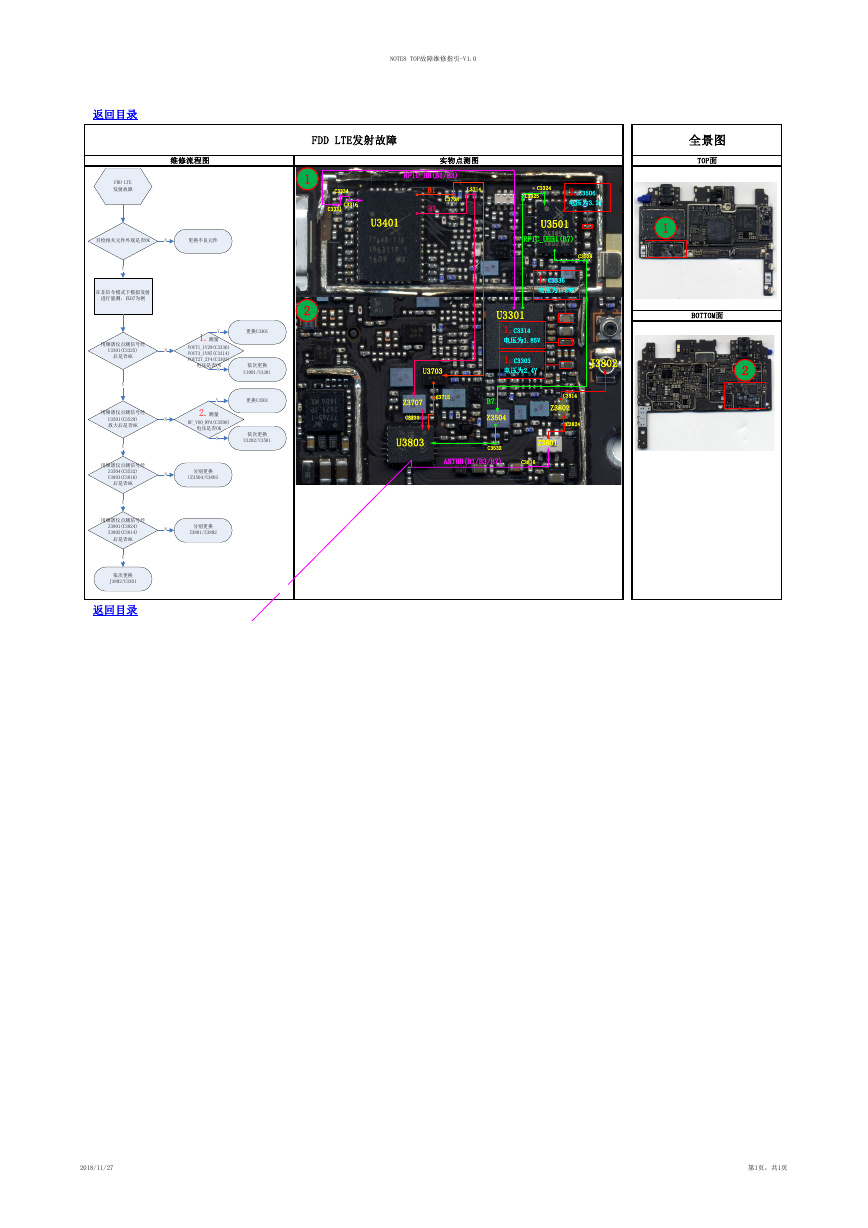

NOTE8 TOP故障维修指引-V1.0 FDD LTE发射故障 实物点测图 RFIC_HB(B1/B3) L3714 C3708 B1 B3 C3334 C3316 C3331 U3401 C3324 C3325 2.C3506 电压为3.2V U3501 RFIC_UHB1(B7) C3529 1.C3336 电压为1.29V 全景图 TOP面 1 BOTTOM面 U3301 1.C3314 电压为1.85V 1.C3303 电压为2.4V B7 Z3504 C3532 C3814 Z3802 C3824 Z3801 U3703 C3715 Z3707 C3730 U3803 ANTHB(B1/B3/B7) C3816 J3802 2 1 2 返回目录 维修流程图 FDD LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B7为例 用频谱仪点测信号经 U3301(C3325) 后是否OK Y 用频谱仪点测信号经 U3501(C3529) 放大后是否OK Y 用频谱仪点测信号经 Z3504(C3532) U3803(C3816) 后是否OK Y 用频谱仪点测信号经 Z3801(C3824) Z3802(C3814) 后是否OK Y 依次更换 J3802/U3301 返回目录 N N N N Y 1.测量 VOUT1_1V29(C3336) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK N 更换U3301 依次更换 U1001/U3301 Y 更换U3501 2.测量 RF_VO0_WPA(C3506) 电压是否OK N 依次更换 U3202/U3501 分别更换 UZ3504/U3803 分别更换 Z3801/Z3802 2018/11/27 第1页，共1页
