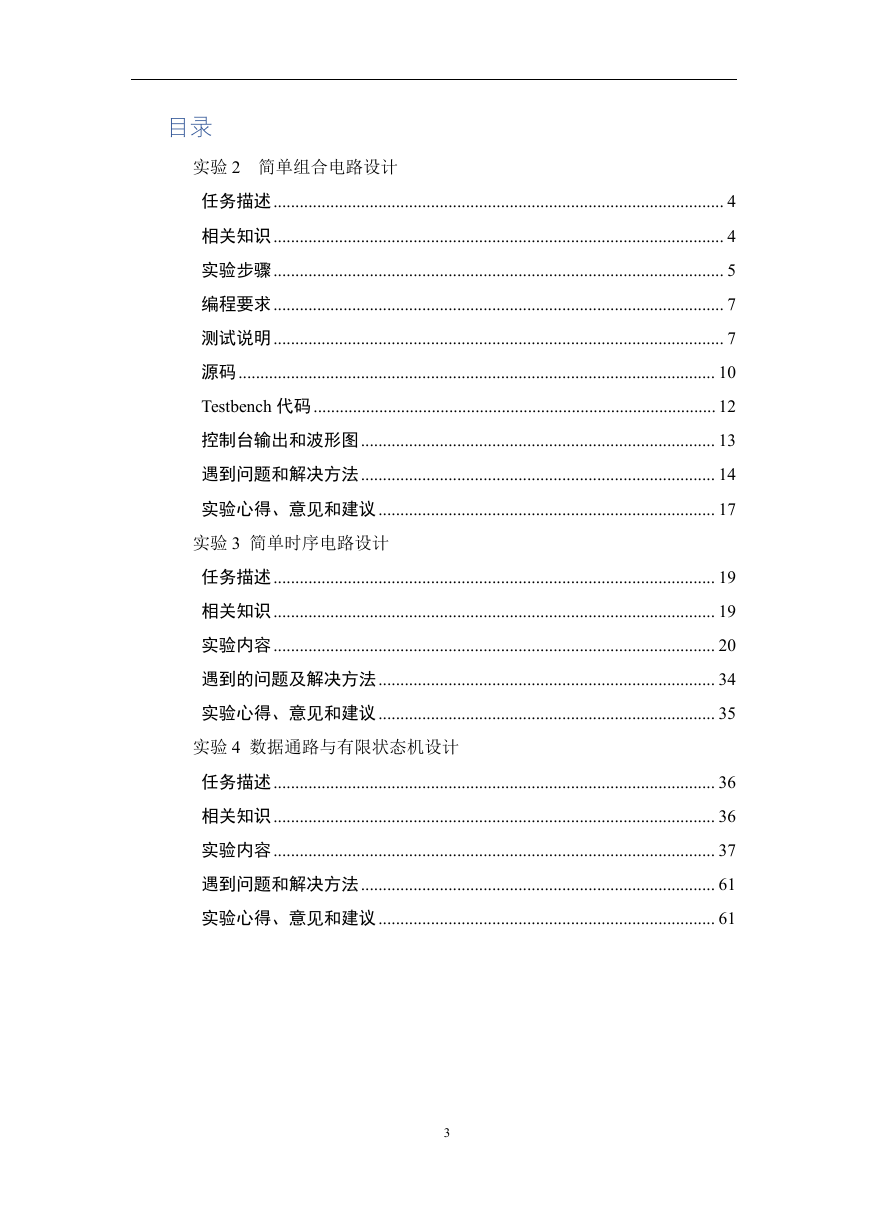

目录实验 2 简单组合电路设计任务描述....................................................................................................... 4 相关知识....................................................................................................... 4 实验步骤....................................................................................................... 5 编程要求....................................................................................................... 7 测试说明....................................................................................................... 7 源码............................................................................................................. 10 Testbench 代码............................................................................................ 12 控制台输出和波形图................................................................................. 13 遇到问题和解决方法................................................................................. 14 实验心得、意见和建议............................................................................. 17 实验 3 简单时序电路设计任务描述..................................................................................................... 19 相关知识..................................................................................................... 19 实验内容..................................................................................................... 20 遇到的问题及解决方法............................................................................. 34 实验心得、意见和建议............................................................................. 35 实验 4 数据通路与有限状态机设计任务描述..................................................................................................... 36 相关知识..................................................................................................... 36 实验内容..................................................................................................... 37 遇到问题和解决方法................................................................................. 61 实验心得、意见和建议............................................................................. 61 3

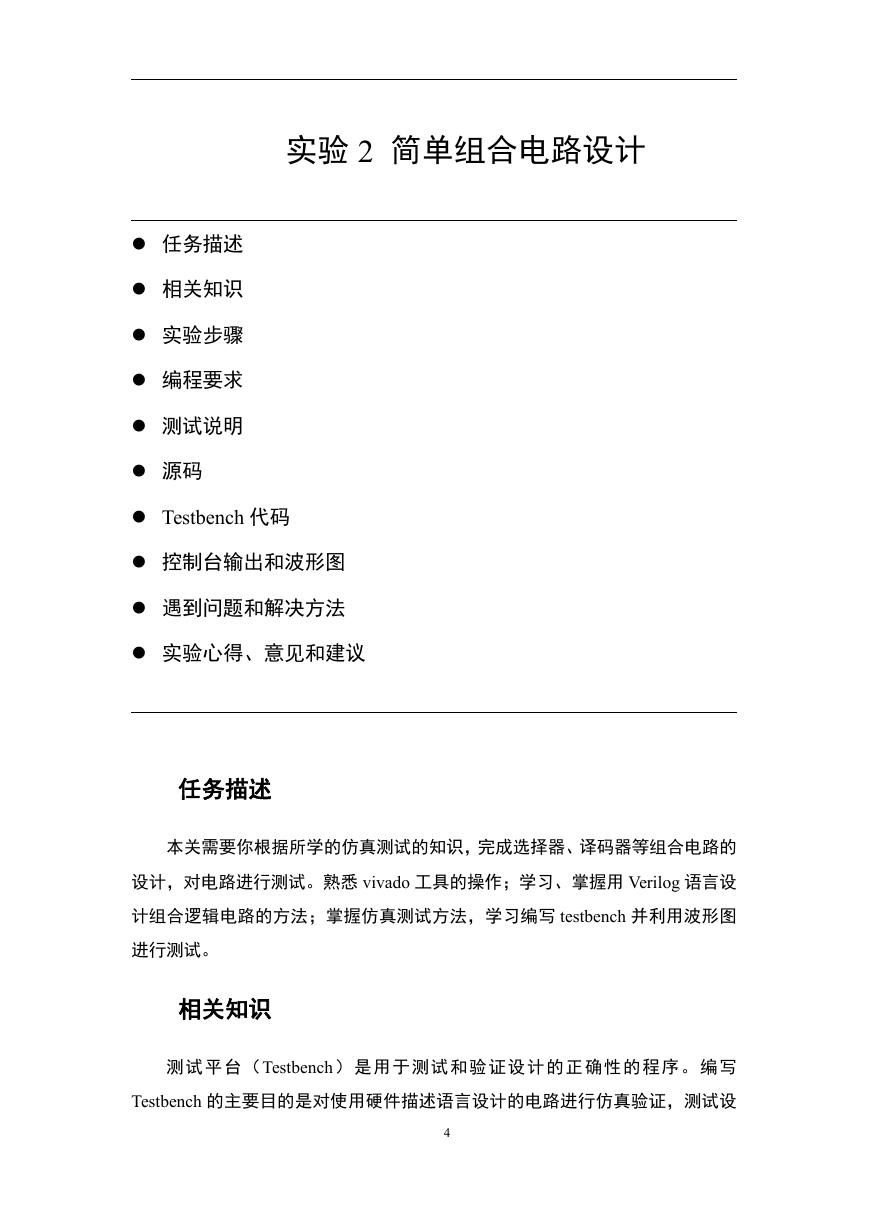

实验 2 简单组合电路设计  任务描述  相关知识  实验步骤  编程要求  测试说明  源码  Testbench 代码  控制台输出和波形图  遇到问题和解决方法  实验心得、意见和建议任务描述本关需要你根据所学的仿真测试的知识，完成选择器、译码器等组合电路的设计，对电路进行测试。熟悉 vivado 工具的操作；学习、掌握用 Verilog 语言设计组合逻辑电路的方法；掌握仿真测试方法，学习编写 testbench 并利用波形图进行测试。相关知识测试平台（Testbench）是用于测试和验证设计的正确性的程序。编写 Testbench 的主要目的是对使用硬件描述语言设计的电路进行仿真验证，测试设 4

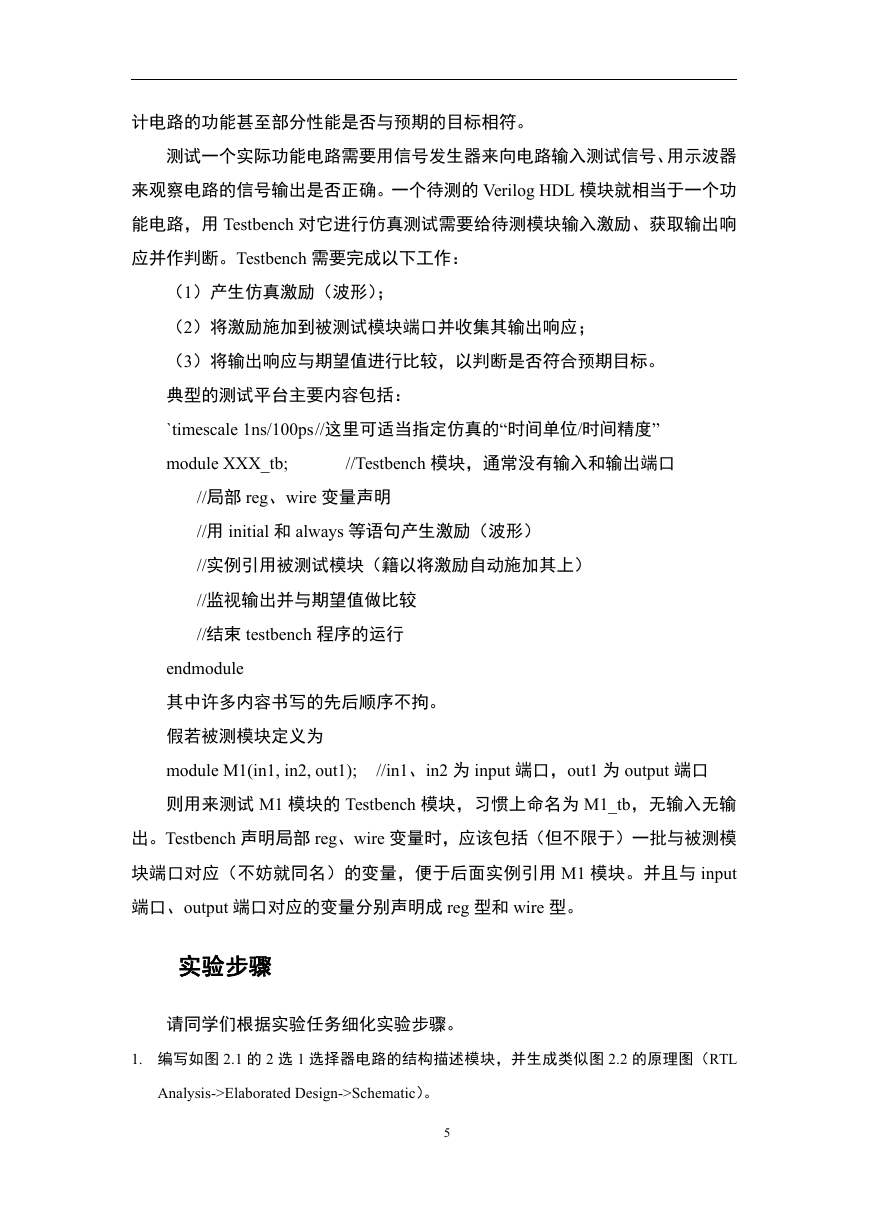

计电路的功能甚至部分性能是否与预期的目标相符。测试一个实际功能电路需要用信号发生器来向电路输入测试信号、用示波器来观察电路的信号输出是否正确。一个待测的 Verilog HDL 模块就相当于一个功能电路，用 Testbench 对它进行仿真测试需要给待测模块输入激励、获取输出响应并作判断。Testbench 需要完成以下工作：（1）产生仿真激励（波形）；（2）将激励施加到被测试模块端口并收集其输出响应；（3）将输出响应与期望值进行比较，以判断是否符合预期目标。典型的测试平台主要内容包括： `timescale 1ns/100ps//这里可适当指定仿真的“时间单位/时间精度” module XXX_tb; //Testbench 模块，通常没有输入和输出端口 //局部 reg、wire 变量声明 //用 initial 和 always 等语句产生激励（波形） //实例引用被测试模块（籍以将激励自动施加其上） //监视输出并与期望值做比较 //结束 testbench 程序的运行 endmodule 其中许多内容书写的先后顺序不拘。假若被测模块定义为 //in1、in2 为 input 端口，out1 为 output 端口 module M1(in1, in2, out1); 则用来测试 M1 模块的 Testbench 模块，习惯上命名为 M1_tb，无输入无输出。Testbench 声明局部 reg、wire 变量时，应该包括（但不限于）一批与被测模块端口对应（不妨就同名）的变量，便于后面实例引用 M1 模块。并且与 input 端口、output 端口对应的变量分别声明成 reg 型和 wire 型。实验步骤请同学们根据实验任务细化实验步骤。 1. 编写如图 2.1 的 2 选 1 选择器电路的结构描述模块，并生成类似图 2.2 的原理图（RTL Analysis->Elaborated Design->Schematic）。 5

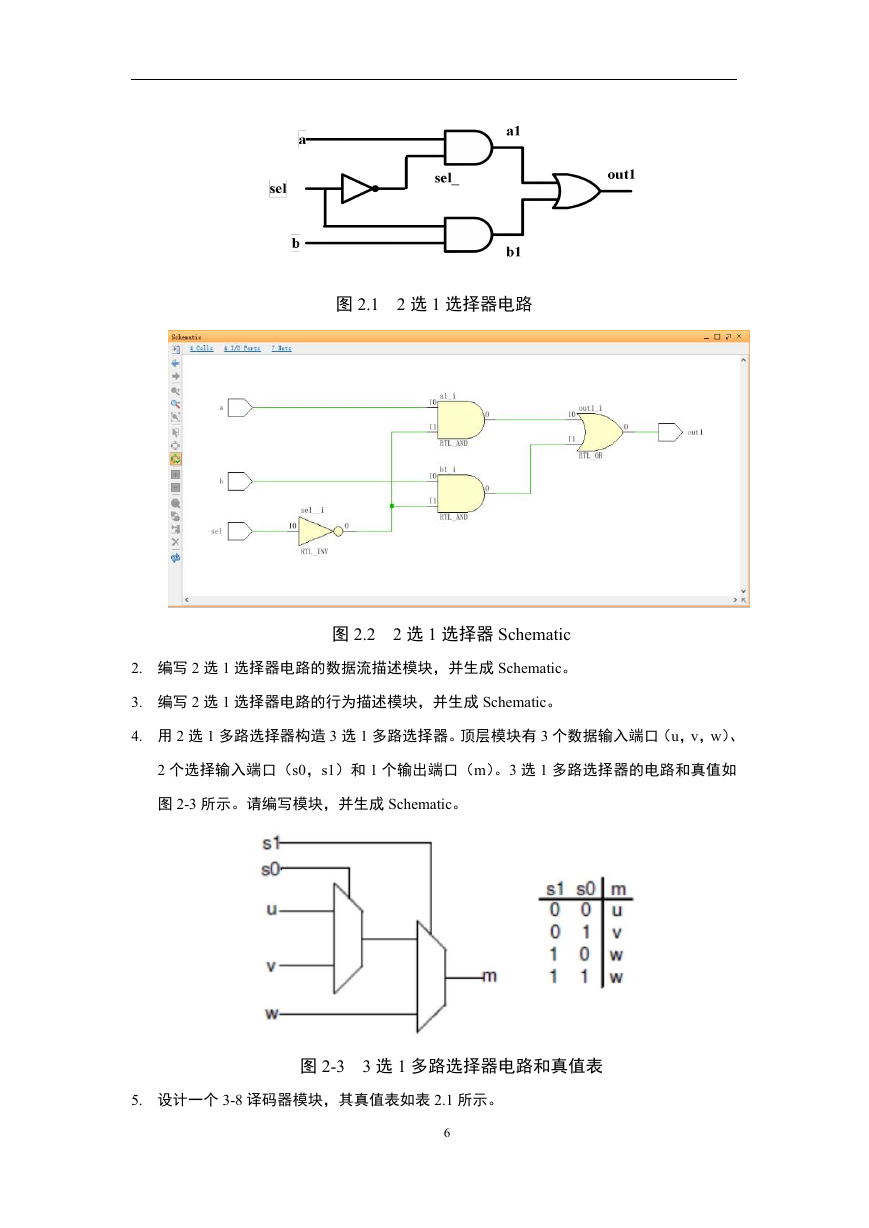

图 2.1 2 选 1 选择器电路图 2.2 2 选 1 选择器 Schematic 2. 编写 2 选 1 选择器电路的数据流描述模块，并生成 Schematic。 3. 编写 2 选 1 选择器电路的行为描述模块，并生成 Schematic。 4. 用 2 选 1 多路选择器构造 3 选 1 多路选择器。顶层模块有 3 个数据输入端口（u，v，w）、 2 个选择输入端口（s0，s1）和 1 个输出端口（m）。3 选 1 多路选择器的电路和真值如图 2-3 所示。请编写模块，并生成 Schematic。图 2-3 3 选 1 多路选择器电路和真值表 5. 设计一个 3-8 译码器模块，其真值表如表 2.1 所示。 6

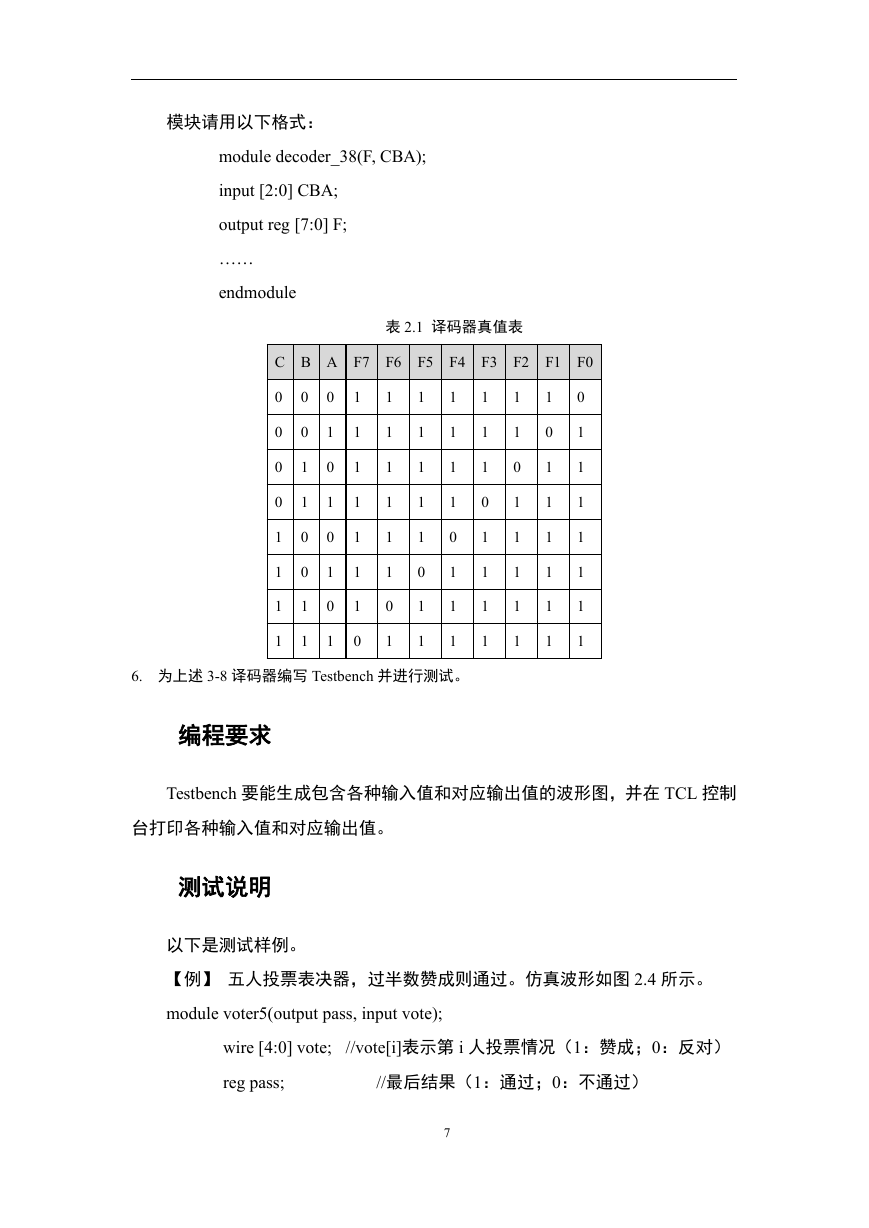

模块请用以下格式： module decoder_38(F, CBA); input [2:0] CBA; output reg [7:0] F; …… endmodule 表 2.1 译码器真值表 C B A F7 F6 F5 F4 F3 F2 F1 F0 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 6. 为上述 3-8 译码器编写 Testbench 并进行测试。编程要求 Testbench 要能生成包含各种输入值和对应输出值的波形图，并在 TCL 控制台打印各种输入值和对应输出值。测试说明以下是测试样例。【例】五人投票表决器，过半数赞成则通过。仿真波形如图 2.4 所示。 module voter5(output pass, input vote); wire [4:0] vote; reg pass; //vote[i]表示第 i 人投票情况（1：赞成；0：反对） //最后结果（1：通过；0：不通过） 7

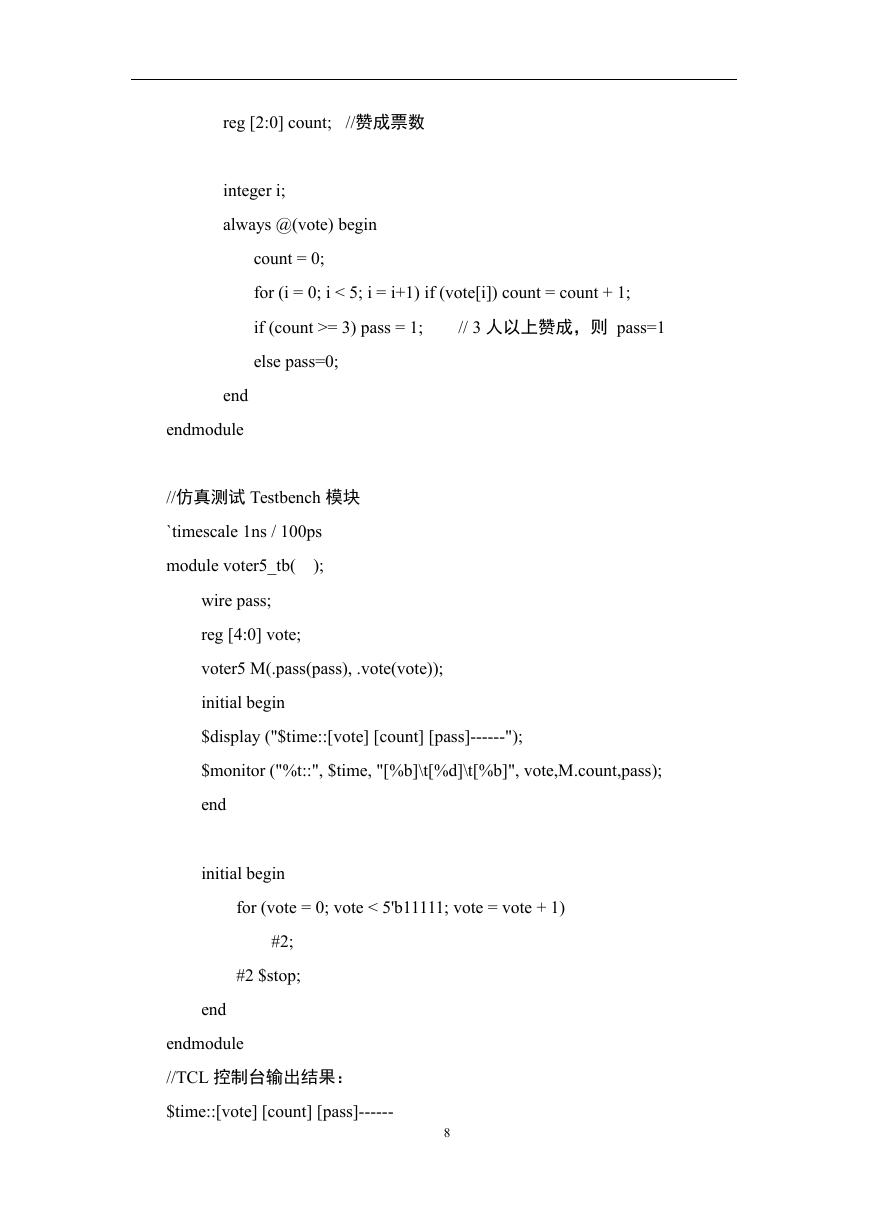

reg [2:0] count; //赞成票数 integer i; always @(vote) begin count = 0; for (i = 0; i < 5; i = i+1) if (vote[i]) count = count + 1; if (count >= 3) pass = 1; else pass=0; // 3 人以上赞成，则 pass=1 end endmodule //仿真测试 Testbench 模块 `timescale 1ns / 100ps ); module voter5_tb( wire pass; reg [4:0] vote; voter5 M(.pass(pass), .vote(vote)); initial begin $display ("$time::[vote] [count] [pass]------"); $monitor ("%t::", $time, "[%b]\t[%d]\t[%b]", vote,M.count,pass); end initial begin for (vote = 0; vote < 5'b11111; vote = vote + 1) #2; #2 $stop; end endmodule //TCL 控制台输出结果： $time::[vote] [count] [pass]------ 8
