MA5680T+MA5606T开局脚本.doc
MA5680T 配置（OLT）
enable/回车
用户名/密码：root/admin
一、网管配置。
sysname SM-YX-XiaBao-MA5680T-L3-1.MAN
board confirm 0
link-aggregation 0/19 0 0/20 0 egress-ingress workmode lacp-static
况定）
//确认机框
//系统命名
//聚合上行端口（视具体情
vlan 4051 standard
port vlan 4051 0/20 0
interface giu 0/20
native-vlan 0 vlan 4051
quit
//创建 VLAN,并指定 VLAN 上行口
//配置缺省 VLAN
//修改上联口 native vlan 为非 vlan 1
//创建网管 VLAN,并指定 VLAN 上行口
//上联口透传 OLT 网管 VLAN
//配置三层接口地址
vlan 122 smart
port vlan 122 0/20 0
interface vlanif 122
desc To SM-YX-XiaBao-MXT64G-1GE/9
ip address 172.16.200.16 24
quit
ip route-static 0.0.0.0 0.0.0.0 172.16.200.1
//上行端口描述
//配置缺省路由
长拼网管服务器
ping 192.168.254.14
interface meth0
ip address 192.168.5.1 255.2555.255.0
/统一带外网管地址
二、snmp 配置。
设置 SNMP 相关配置参数：
snmp-agent sys-info version v2
snmp-agent community read public
snmp-agent community write private
snmp-agent sys-info contact HW-8008302118
snmp-agent sys-info location YX-XiaBao SanMing
snmp-agent trap enable standard
//设置设备位置信
//设置 SNMP 版本信息(假设 NMS 版本为 SNMP V2)
设置 Trap 报文目标主机地址：
snmp-agent target-host trap address 202.101.136.114 securityname private
snmp-agent target-host trap address 202.101.136.117 securityname private
snmp-agent target-host trap address 202.101.136.118 securityname private
snmp-agent target-host trap address 192.168.254.14 securityname private
snmp-agent trap source vlanif 122
三、修改 telnet idle-timeout 时间为 15 分钟。
idle-timeout 15
四、PON 口自动发现 ONU 设备
inter epon 0/1
port 0 ont-auto-find enable
port 1 ont-auto-find enable
port 2 ont-auto-find enable
port 3 ont-auto-find enable
quit
/开局打开所有 pon 口
/开局运行所有 pon 口添加 vlan
五、PON 口基于 VLAN 添加 tag 模式
interface epon 0/1
port 0 tag-based-vlan
port 1 tag-based-vlan
port 2 tag-based-vlan
port 3 tag-based-vlan
六、ONT 能力模板集，MA5620E 为 20，MA5606T 为 21。
MA5680T(config)#ont-profile add epon profile-id 20 profile-name MA5620E
> ONT 管理模式<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:1
> UNI 属性是否关注<1-不关注, 2-关注> [2]:1
添加 ONT 能力集模板成功
模板 ID
模板 名称 : MA5620E
: 20
MA5680T(config)#ont-profile add epon profile-id 21 profile-name MA5606T
> ONT 管理模式<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:3
> UNI 属性是否关注<1-不关注, 2-关注> [2]:1
添加 ONT 能力集模板成功
模板 ID
模板 名称 : MA5606T
: 21
七、5680T 的业务配置（例：添加 1 台 5620E（8 个 LAN 口 8 个语音口）和 1 台 5606T
（一块 ADLE 板一块 ASRB 板））
1）查看 PON 口 0 自动发现的 ONU
display ont
autofind 0
框/槽/端口
MAC
------------------------------------------------------
序列号
------------------------------------------------------
1
2
0018-8277-4AEE
0018-8277-4AD6
0/ 1/ 0
0/ 1/ 0
密码
---
---
---------------------------------------------------------------------------
2）添加 ONU
ont add
0
add
ont
YX-YunLin-MA5606T-VOIP-2
0
0018-82a2-e1cc
0 mac-auth
//MA5620E 添加，PON 口 0，第 1 台，模板为 20（可离线添加）
profile-id
0018-82a8-86d0
profile-id
mac-auth
21 desc YX-YunLin-MA5606T-1
1
21
desc
// MA5606T 添加，PON 口 0，第 2 台，模板为 21（可离线添加）
2 mac-auth
0018-82a8-0308
21 desc YX-LonfYun-MA5606T-1
0
ont add
3）显示 pon 0 口增加的 ONU 状态
display ont info 0 all
---------------------------------------------------------------------------
profile-id
MAC 地址
框/槽/端口 ONT
编号
控制 运行 配置
标志 标志 状态
---------------------------------------------------------------------------
0/ 1/0
0/ 1/0
激活 在线 正常
激活 在线 正常
0018-8277-4AEE
0018-8277-4AD6
0
1
匹配
状态
匹配
匹配
环回
状态
关闭
关闭
4）拨号业务 VLAN 透传：
Vlan 1051 smart
Vlan attrib 1051 q-In-q
port vlan 1051 0/20
0
//启用 Q-IN-Q Pvlan 为 1051 //
5）ONU 网管 VLAN 配置：
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 171
//
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 172
//配置 ONU 的网管 VLAN
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1001
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1002
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1003
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1004
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1005
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1006
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1007
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 1008
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1009
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1010
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1011
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1012
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1013
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1014
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1015
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1016
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1017
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1018
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1019
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1020
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1021
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1022
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1023
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1024
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1025
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1026
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1027
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1028
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1029
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1030
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1031
service-port vlan 1051 epon 0/1/0 ont 1 multi-service user-vlan 1032

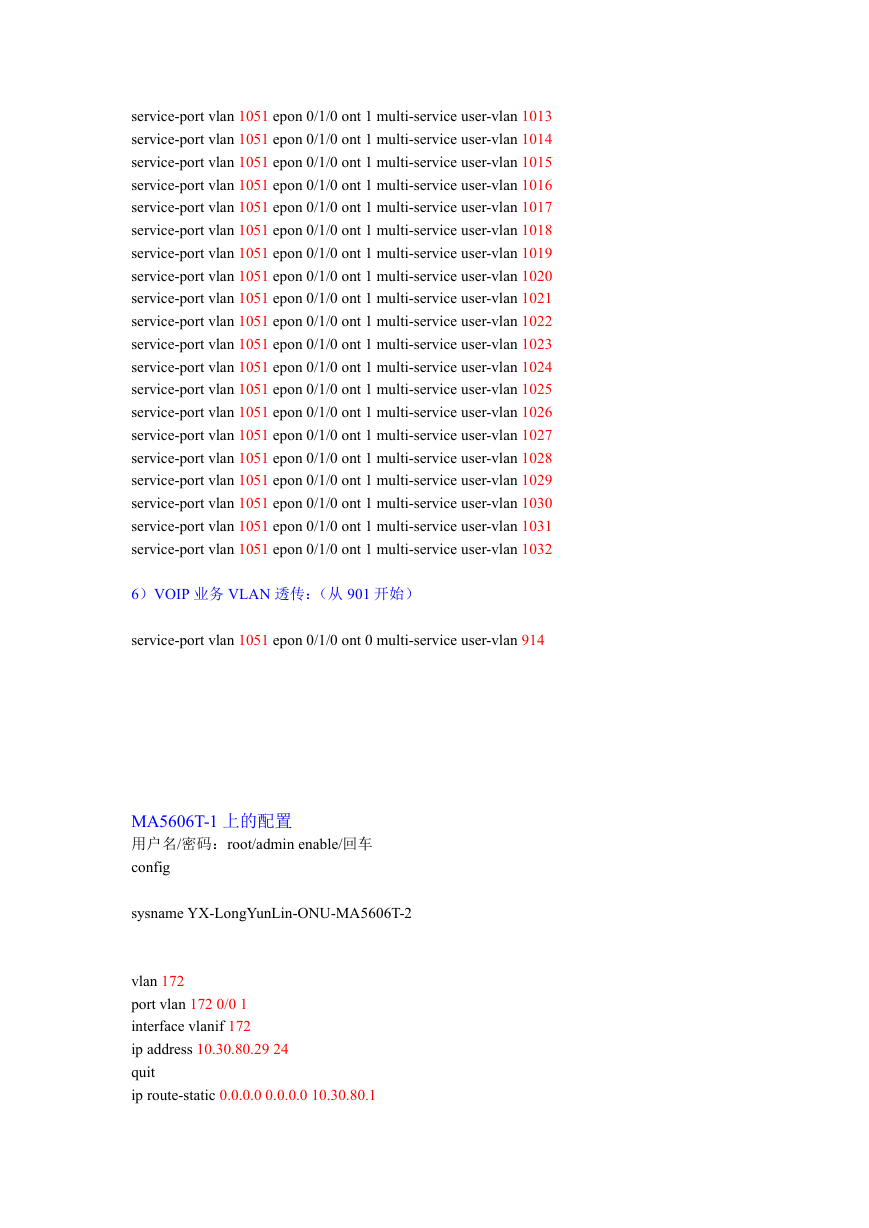

6）VOIP 业务 VLAN 透传：（从 901 开始）
service-port vlan 1051 epon 0/1/0 ont 0 multi-service user-vlan 914
MA5606T-1 上的配置
用户名/密码：root/admin enable/回车
config
sysname YX-LongYunLin-ONU-MA5606T-2
vlan 172
port vlan 172 0/0 1
interface vlanif 172
ip address 10.30.80.29 24
quit
ip route-static 0.0.0.0 0.0.0.0 10.30.80.1

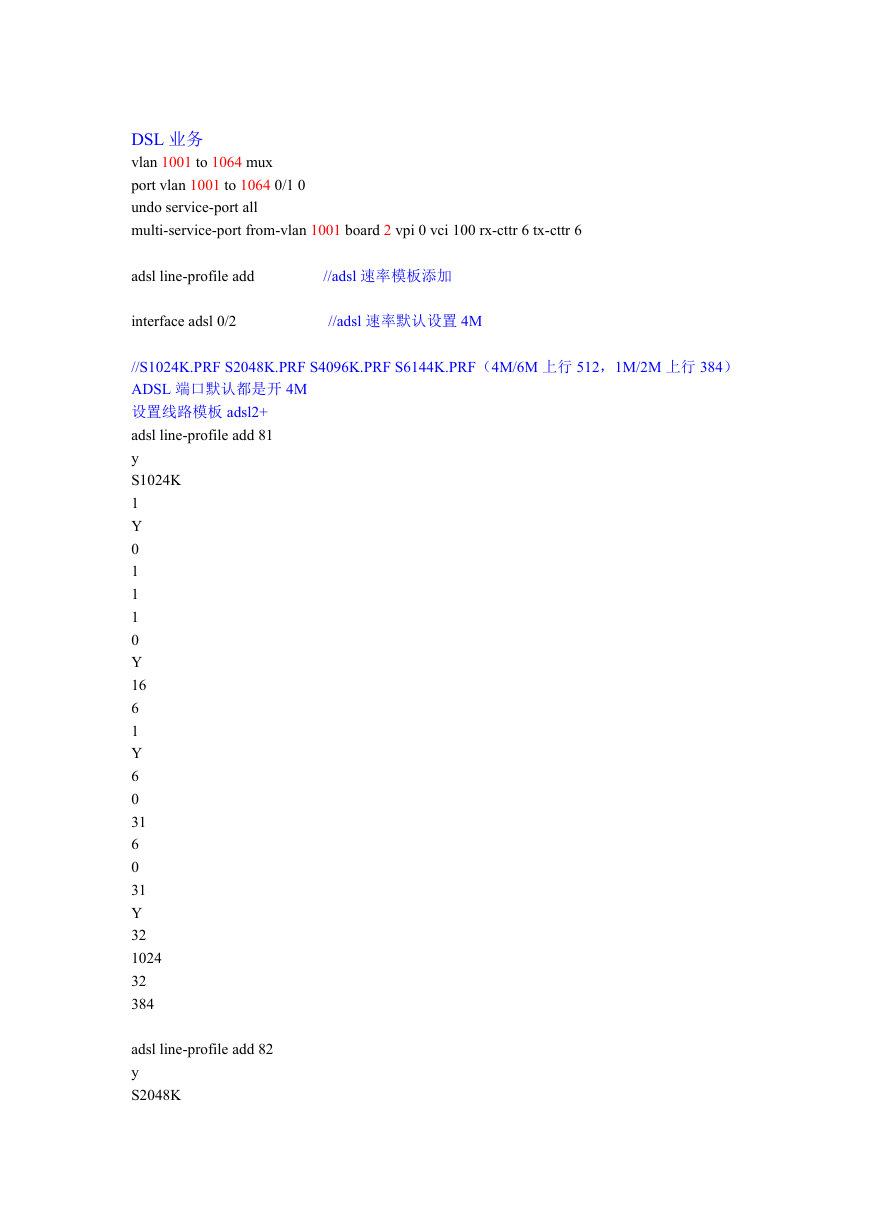

DSL 业务
vlan 1001 to 1064 mux
port vlan 1001 to 1064 0/1 0
undo service-port all
multi-service-port from-vlan 1001 board 2 vpi 0 vci 100 rx-cttr 6 tx-cttr 6
adsl line-profile add
//adsl 速率模板添加
interface adsl 0/2
//adsl 速率默认设置 4M
//S1024K.PRF S2048K.PRF S4096K.PRF S6144K.PRF（4M/6M 上行 512，1M/2M 上行 384）
ADSL 端口默认都是开 4M
设置线路模板 adsl2+
adsl line-profile add 81
y
S1024K
1
Y
0
1
1
1
0
Y
16
6
1
Y
6
0
31
6
0
31
Y
32
1024
32
384

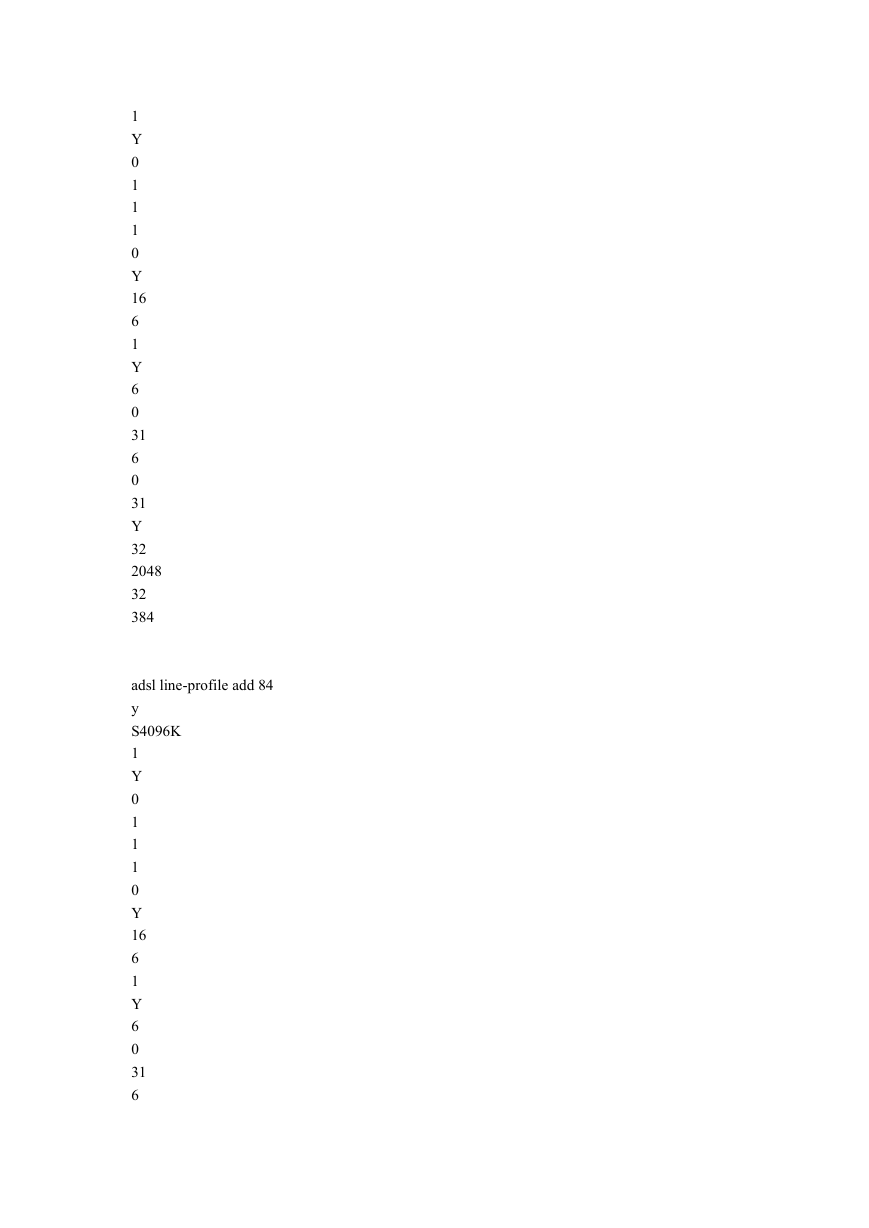

adsl line-profile add 82
y
S2048K
1
Y
0
1
1
1
0
Y
16
6
1
Y
6
0
31
6
0
31
Y
32
2048
32
384
adsl line-profile add 84
y
S4096K
1
Y
0
1
1
1
0
Y
16
6
1
Y
6
0
31
6
0
31
Y
32
4096
32
512
interface adsl 0/2
deactivate all
activate all profile-index 84
quit
//adsl 端口默认限速 4M
VOIP 配置：（从 901 开始）
vlan 901 smart
port vlan 901 0/1 0
interface vlanif 901
ip address 172.26.16.25
quit
ip route-static 172.31.0.0
24
16
172.26.16.1
//增加路由 16 位为 255.255.0.0 //
dsp attribute input-gain 5 output-gain 5
tid-template add 32 format %u parameter-list G+58900 name ceshi
tid-template add 33 format %u parameter-list R name ceshi1
tid-template add 34 format %05u parameter-list R name ceshi2
oversea parameters 0 400
voip
ip address media 172.26.16.25
ip address signaling 172.26.16.25
172.26.16.1
int h248 0 // 增加 MG 接口 接口标识：0，如果该设备为第二套则接口标识为 1，依次类推
/
/
y

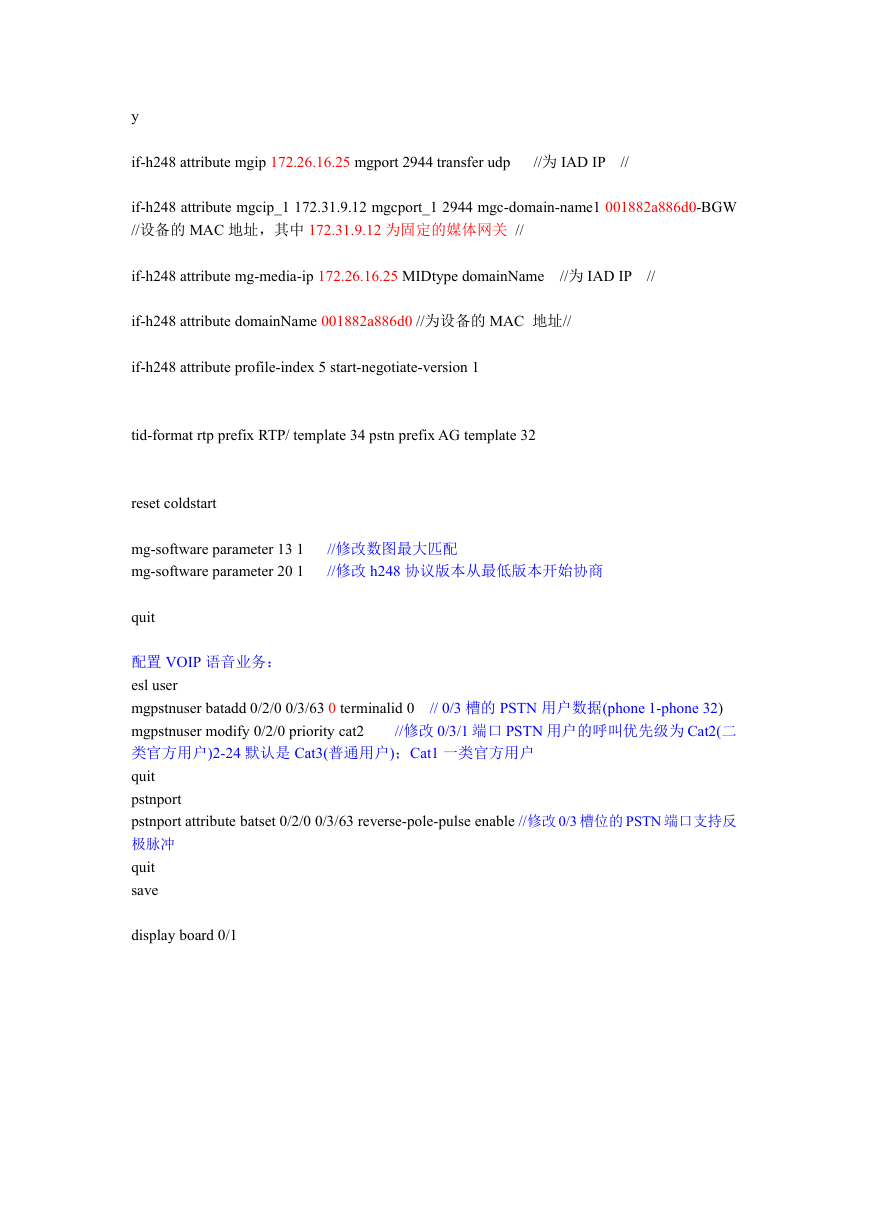

if-h248 attribute mgip 172.26.16.25 mgport 2944 transfer udp
//为 IAD IP //
if-h248 attribute mgcip_1 172.31.9.12 mgcport_1 2944 mgc-domain-name1 001882a886d0-BGW
//设备的 MAC 地址，其中 172.31.9.12 为固定的媒体网关 //
if-h248 attribute mg-media-ip 172.26.16.25 MIDtype domainName
//为 IAD IP //
if-h248 attribute domainName 001882a886d0 //为设备的 MAC 地址//
if-h248 attribute profile-index 5 start-negotiate-version 1
tid-format rtp prefix RTP/ template 34 pstn prefix AG template 32
reset coldstart
mg-software parameter 13 1
mg-software parameter 20 1
//修改数图最大匹配
//修改 h248 协议版本从最低版本开始协商
quit
// 0/3 槽的 PSTN 用户数据(phone 1-phone 32)
//修改 0/3/1 端口 PSTN 用户的呼叫优先级为 Cat2(二
配置 VOIP 语音业务：
esl user
mgpstnuser batadd 0/2/0 0/3/63 0 terminalid 0
mgpstnuser modify 0/2/0 priority cat2
类官方用户)2-24 默认是 Cat3(普通用户)；Cat1 一类官方用户
quit
pstnport
pstnport attribute batset 0/2/0 0/3/63 reverse-pole-pulse enable //修改 0/3 槽位的 PSTN 端口支持反
极脉冲
quit
save
display board 0/1
