    实验三 三相异步电动机的仿真
    一、实验目的
    二、实验设备
    三、实验内容
    3.1 参数设置
    3.2 Ac Motor图搭建
    3.3 3/2变换模块搭建
    3.4 2/3变换模块搭建
    3.5模块封装
    3.6 仿真总线路布置
    3.7 仿真模型的运行
    四、实验结论

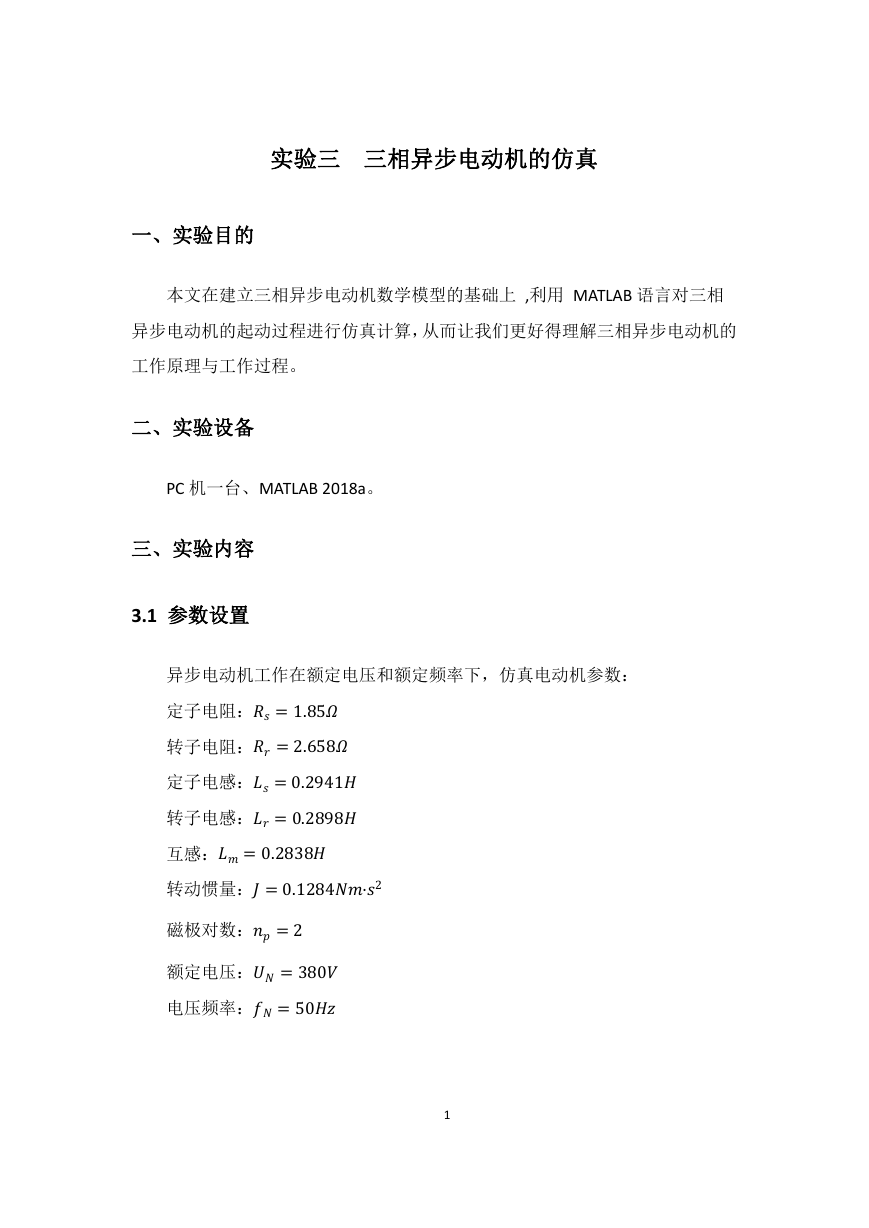

    实验三 三相异步电动机的仿真 一、实验目的 本文在建立三相异步电动机数学模型的基础上 ,利用 MATLAB 语言对三相 异步电动机的起动过程进行仿真计算，从而让我们更好得理解三相异步电动机的 工作原理与工作过程。 二、实验设备 PC 机一台、MATLAB 2018a。 三、实验内容 3.1 参数设置 异步电动机工作在额定电压和额定频率下，仿真电动机参数： 定子电阻：=1.85 转子电阻：=2.658 定子电感：=0.2941 转子电感：=0.2898 互感：=0.2838 转动惯量：=0.1284·2 磁极对数：=2 额定电压：=380 电压频率：=50 1

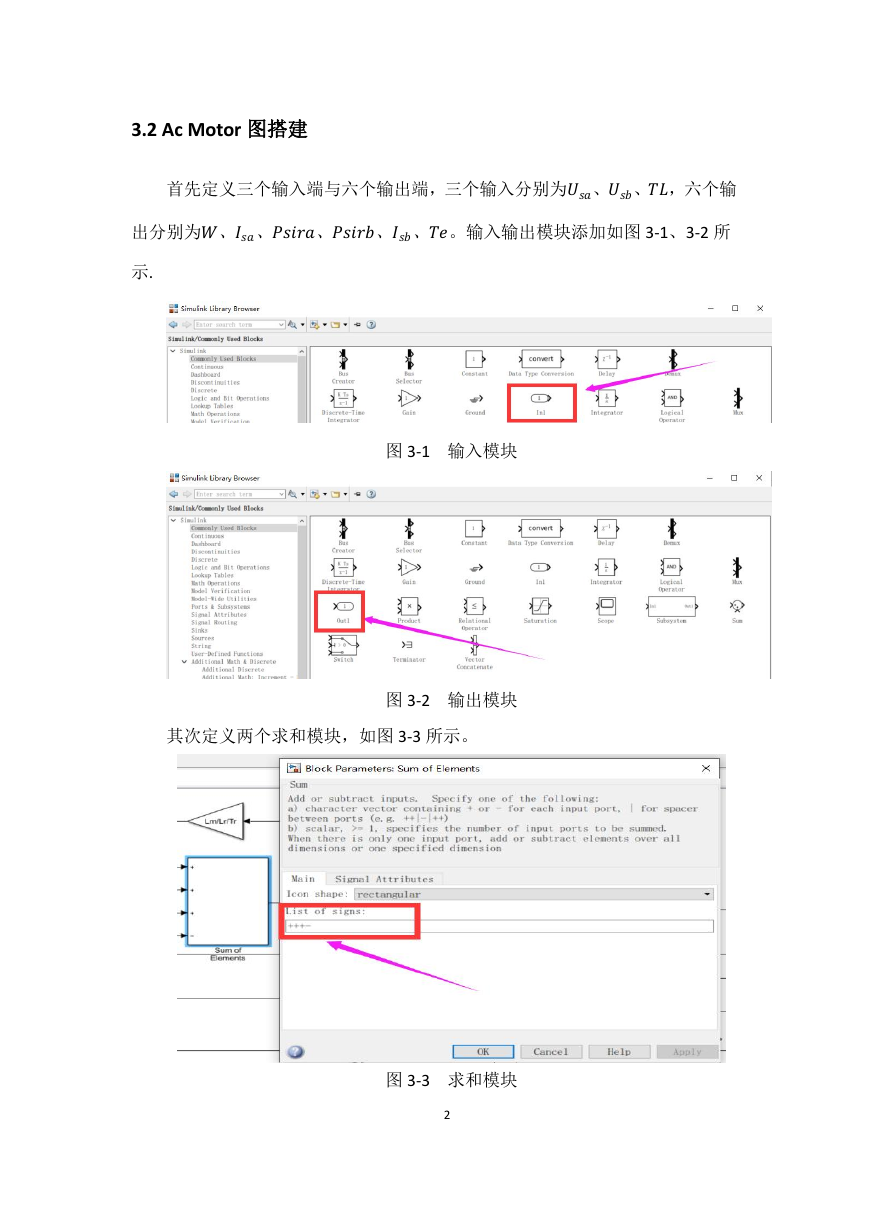

    3.2 Ac Motor 图搭建 首先定义三个输入端与六个输出端，三个输入分别为、、，六个输 出分别为、、、、、。输入输出模块添加如图 3-1、3-2 所 示. 图 3-1 输入模块 其次定义两个求和模块，如图 3-3 所示。 图 3-2 输出模块 图 3-3 求和模块 2

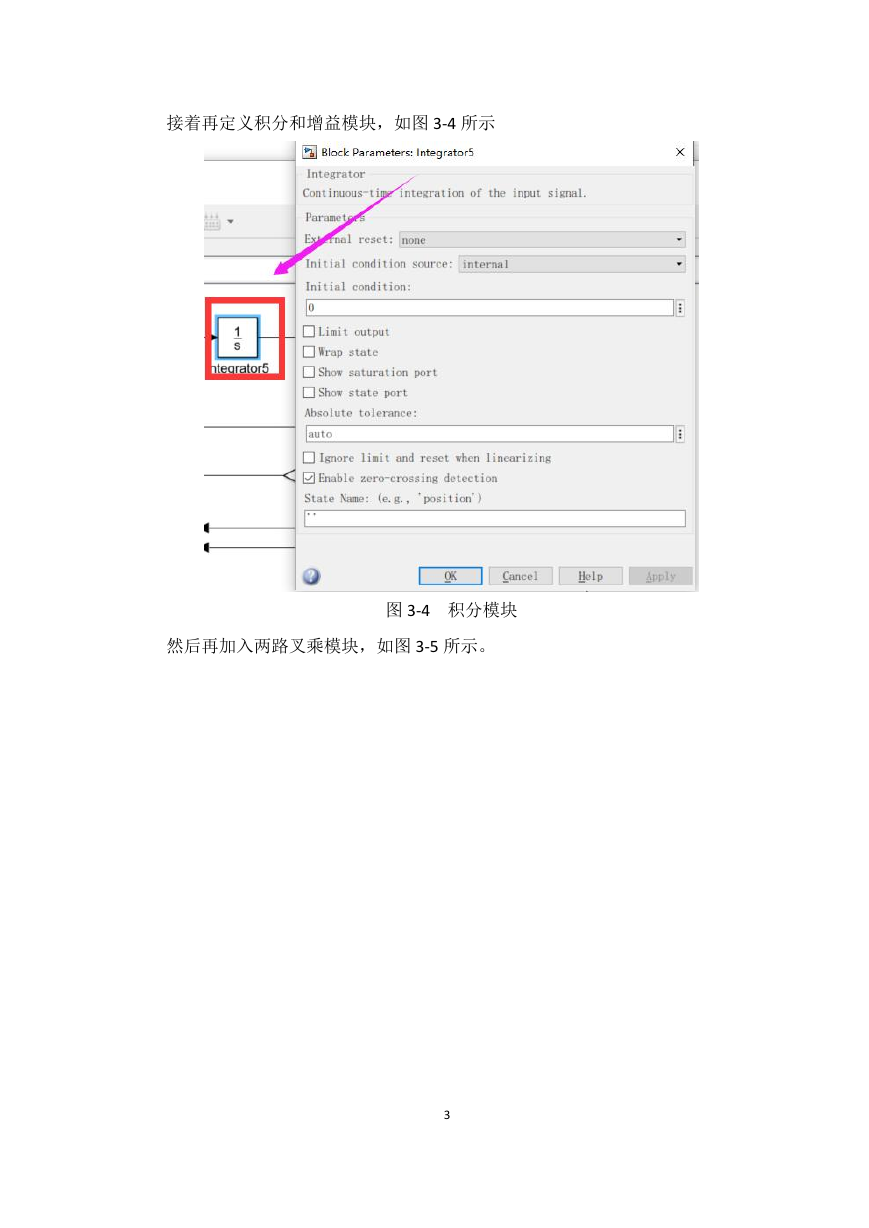

    接着再定义积分和增益模块，如图 3-4 所示 然后再加入两路叉乘模块，如图 3-5 所示。 图 3-4 积分模块 3

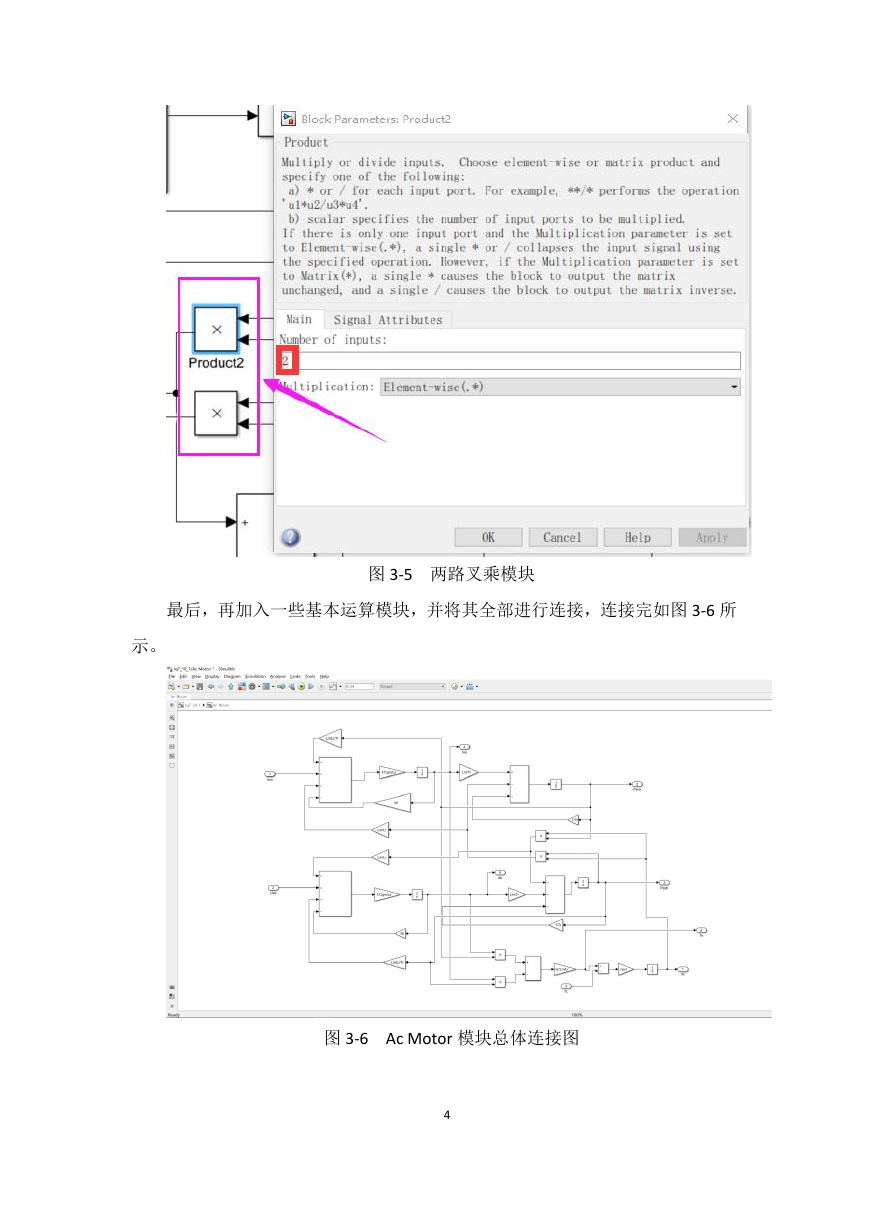

    图 3-5 两路叉乘模块 最后，再加入一些基本运算模块，并将其全部进行连接，连接完如图 3-6 所 示。 图 3-6 Ac Motor 模块总体连接图 4

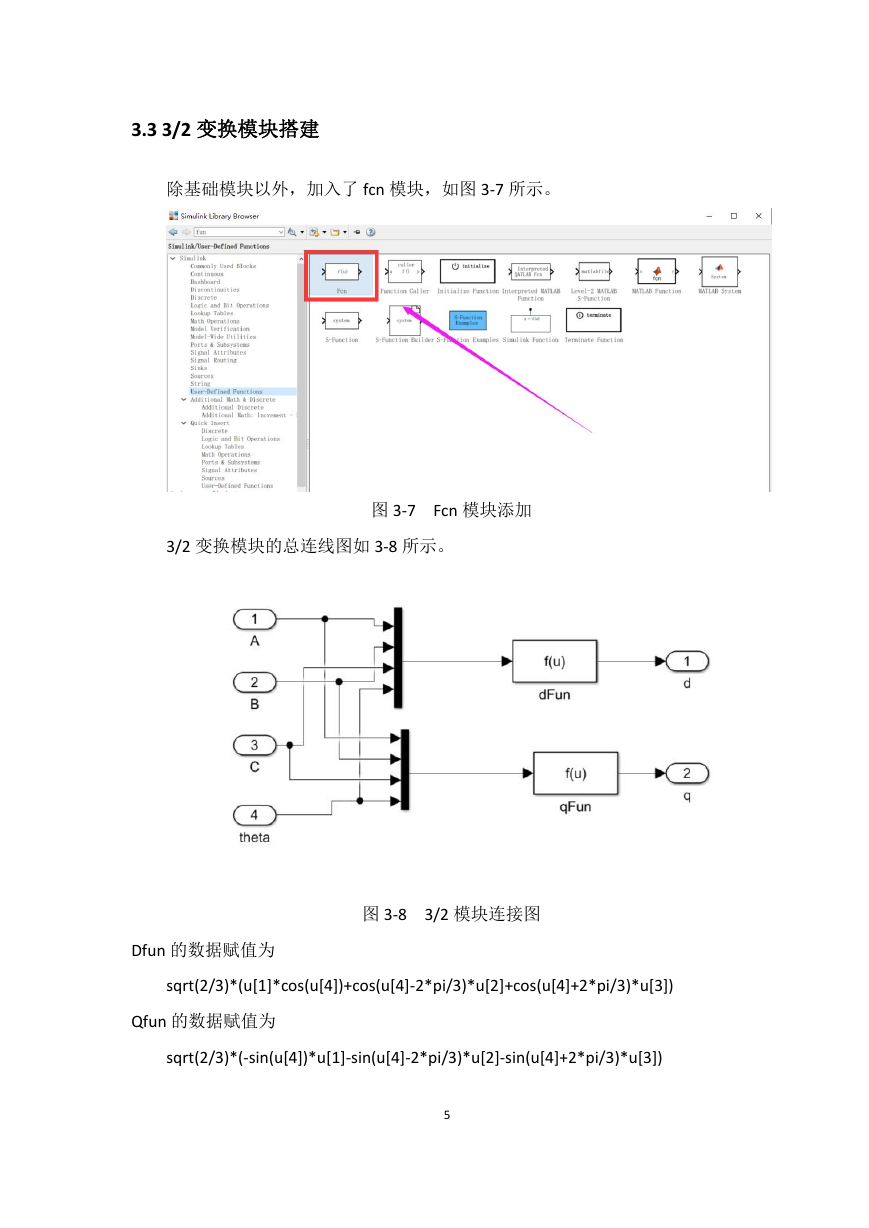

    3.3 3/2 变换模块搭建 除基础模块以外，加入了 fcn 模块，如图 3-7 所示。 图 3-7 Fcn 模块添加 3/2 变换模块的总连线图如 3-8 所示。 图 3-8 3/2 模块连接图 Dfun 的数据赋值为 sqrt(2/3)*(u[1]*cos(u[4])+cos(u[4]-2*pi/3)*u[2]+cos(u[4]+2*pi/3)*u[3]) Qfun 的数据赋值为 sqrt(2/3)*(-sin(u[4])*u[1]-sin(u[4]-2*pi/3)*u[2]-sin(u[4]+2*pi/3)*u[3]) 5

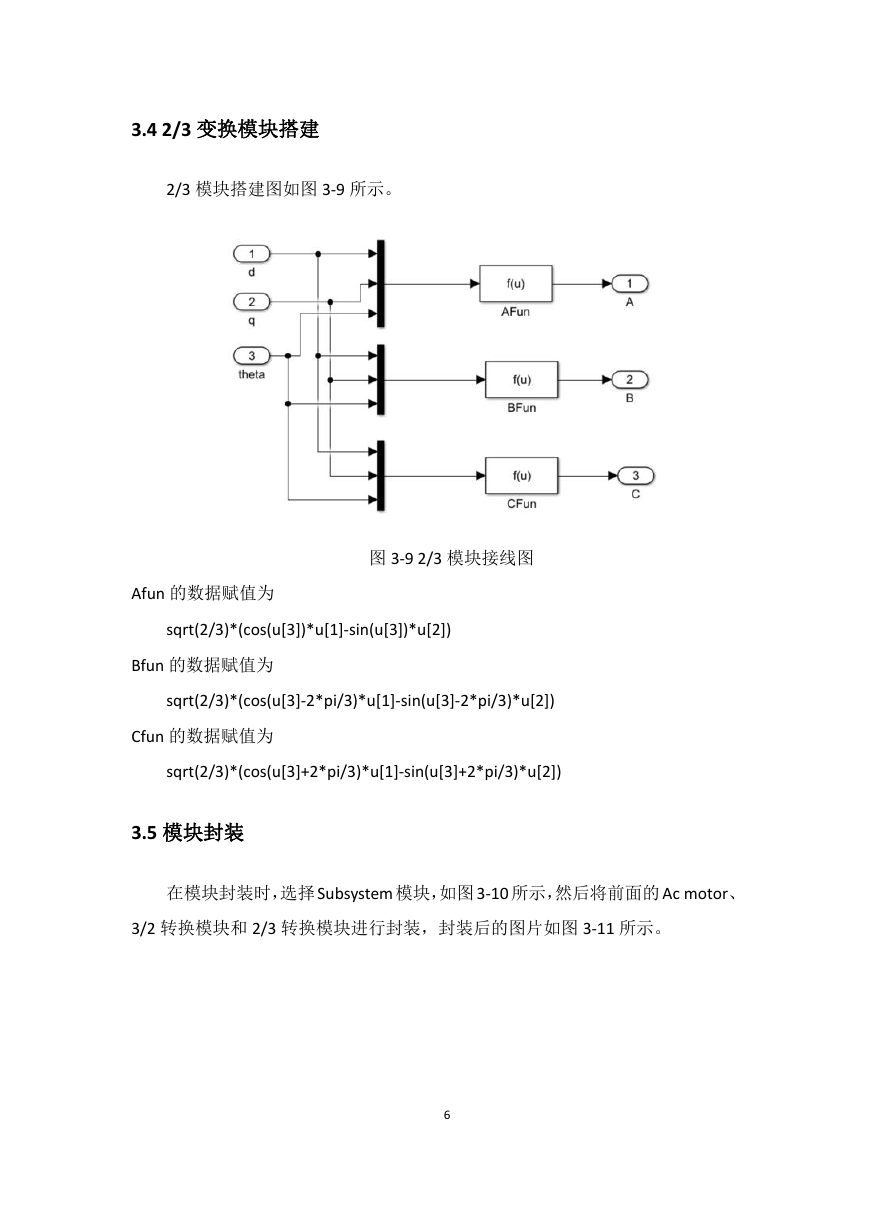

    3.4 2/3 变换模块搭建 2/3 模块搭建图如图 3-9 所示。 图 3-9 2/3 模块接线图 Afun 的数据赋值为 sqrt(2/3)*(cos(u[3])*u[1]-sin(u[3])*u[2]) Bfun 的数据赋值为 sqrt(2/3)*(cos(u[3]-2*pi/3)*u[1]-sin(u[3]-2*pi/3)*u[2]) Cfun 的数据赋值为 sqrt(2/3)*(cos(u[3]+2*pi/3)*u[1]-sin(u[3]+2*pi/3)*u[2]) 3.5 模块封装 在模块封装时，选择 Subsystem 模块，如图 3-10 所示，然后将前面的 Ac motor、 3/2 转换模块和 2/3 转换模块进行封装，封装后的图片如图 3-11 所示。 6

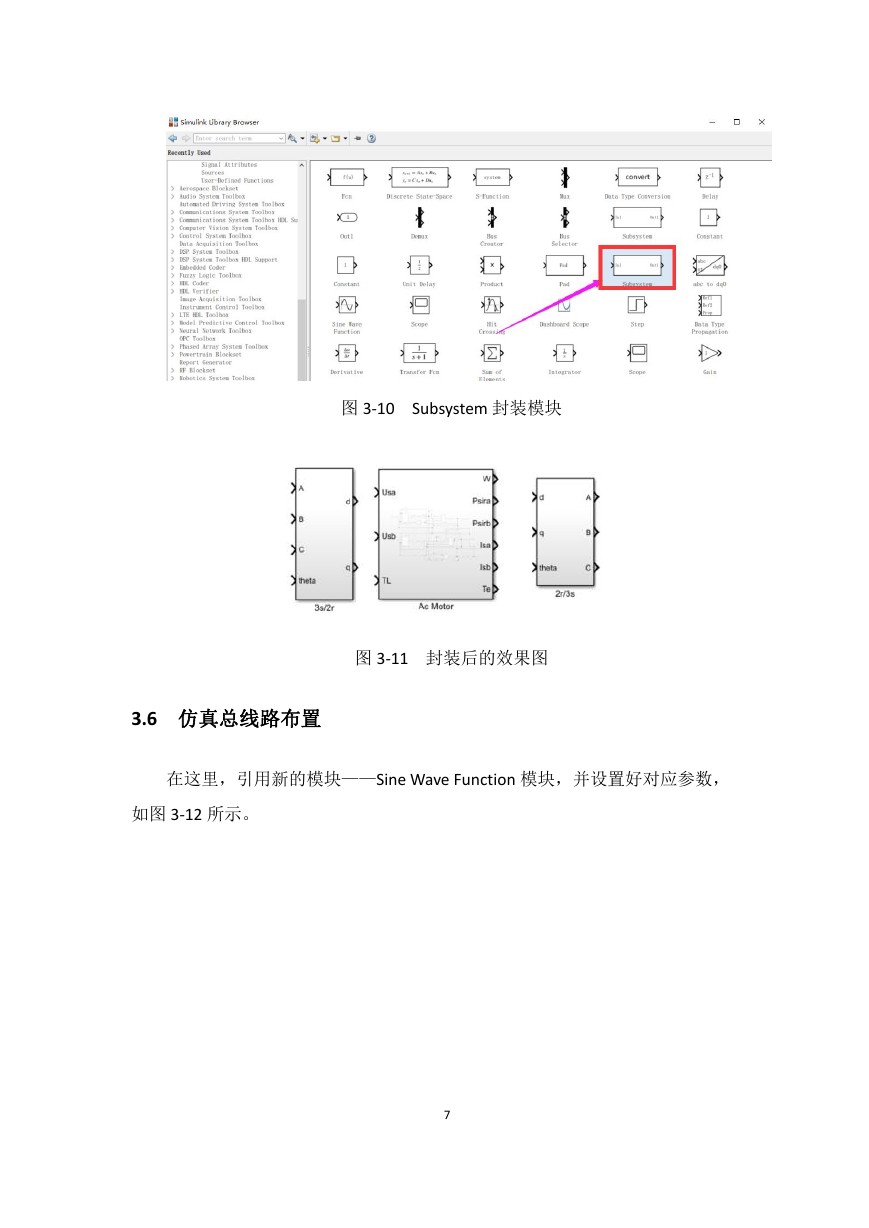

    图 3-10 Subsystem 封装模块 图 3-11 封装后的效果图 3.6 仿真总线路布置 在这里，引用新的模块——Sine Wave Function 模块，并设置好对应参数， 如图 3-12 所示。 7

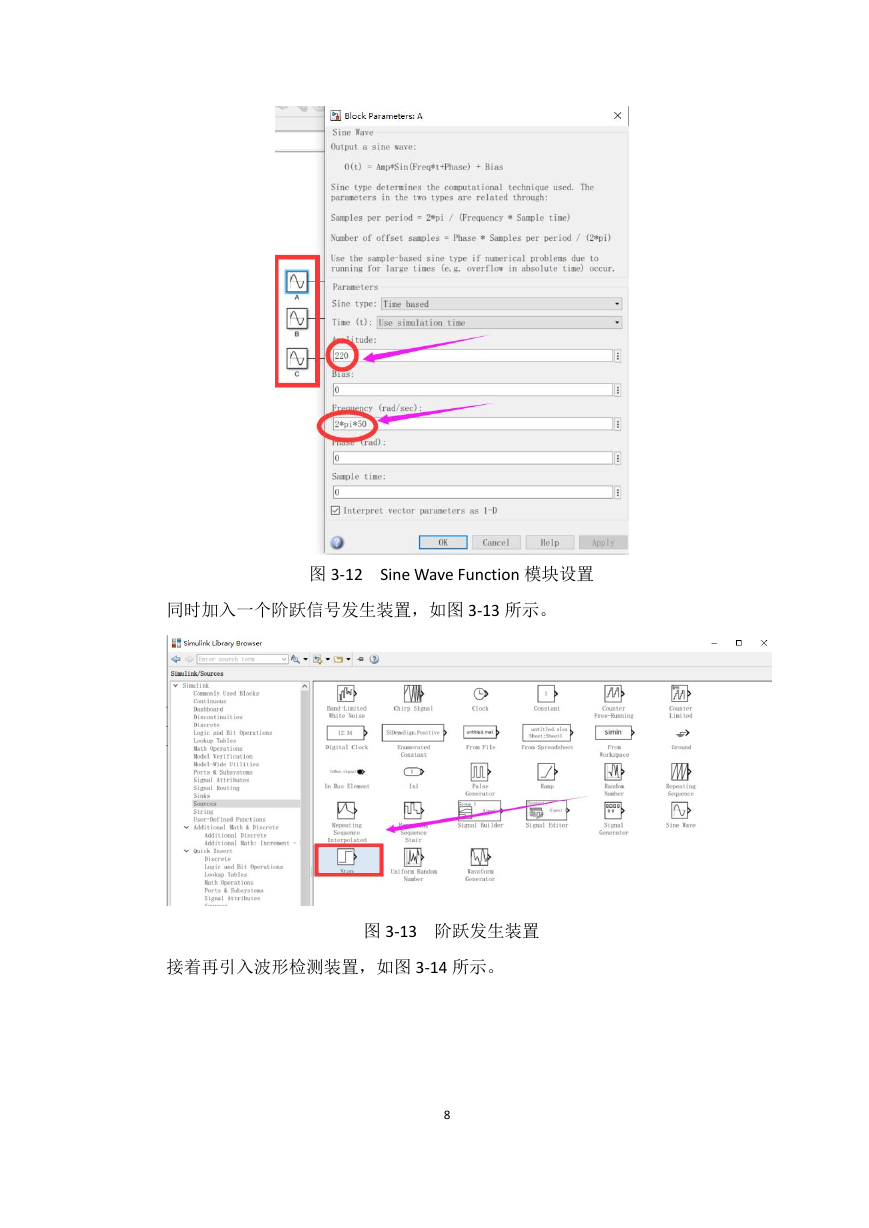

    图 3-12 Sine Wave Function 模块设置 同时加入一个阶跃信号发生装置，如图 3-13 所示。 图 3-13 阶跃发生装置 接着再引入波形检测装置，如图 3-14 所示。 8
