QQ：94527257 第十六章例子本章是 ArcSWAT 自带的例子 1 的演示说明，例子 1 位于：安装目录\ Databases\Example1。该例子包括 4 个栅格数据、16 个 DBF 表格和 2 个文本文件。 4 个栅格数据是：  dem：Lake Fork 流域的数字高程模型(DEM)栅格数据。图件投影类型 Albers Equal Area，分辨率单位是 m，海拔单位是 m。  amask：DEM Mask 栅格数据。图件投影类型 Albers Equal Area，分辨率单位是   m。 landuse：Lake Fork 流域的土地覆盖/土地利用栅格数据。图件投影类型 Albers Equal Area，分辨率单位是 m。 soil：Lake Fork 流域的土壤栅格数据。图件投影类型 Albers Equal Area，分辨率单位是 m。土壤栅格是 STATSGO 土壤图。 DBF 表和文本文件是：  USGS 河道径流测站位置表：strflow.dbf 172 SWAT模型群：189641113

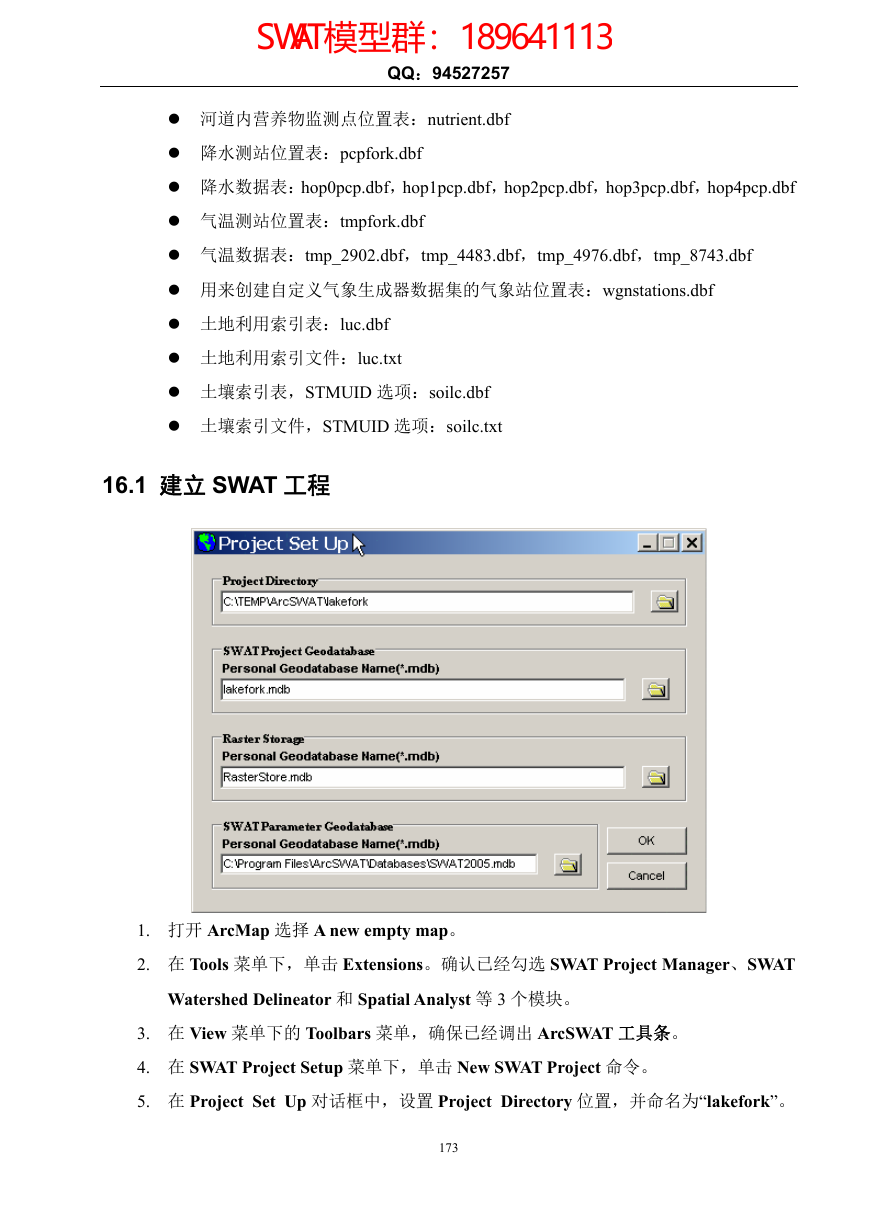

QQ：94527257  河道内营养物监测点位置表：nutrient.dbf  降水测站位置表：pcpfork.dbf  降水数据表：hop0pcp.dbf，hop1pcp.dbf，hop2pcp.dbf，hop3pcp.dbf，hop4pcp.dbf  气温测站位置表：tmpfork.dbf  气温数据表：tmp_2902.dbf，tmp_4483.dbf，tmp_4976.dbf，tmp_8743.dbf  用来创建自定义气象生成器数据集的气象站位置表：wgnstations.dbf  土地利用索引表：luc.dbf  土地利用索引文件：luc.txt  土壤索引表，STMUID 选项：soilc.dbf  土壤索引文件，STMUID 选项：soilc.txt 16.1 建立 SWAT 工程 1. 打开 ArcMap 选择 A new empty map。 2. 在 Tools 菜单下，单击 Extensions。确认已经勾选 SWAT Project Manager、SWAT Watershed Delineator 和 Spatial Analyst 等 3 个模块。 3. 在 View 菜单下的 Toolbars 菜单，确保已经调出 ArcSWAT 工具条。 4. 在 SWAT Project Setup 菜单下，单击 New SWAT Project 命令。 5. 在 Project Set Up 对话框中，设置 Project Directory 位置，并命名为“lakefork”。 173 SWAT模型群：189641113

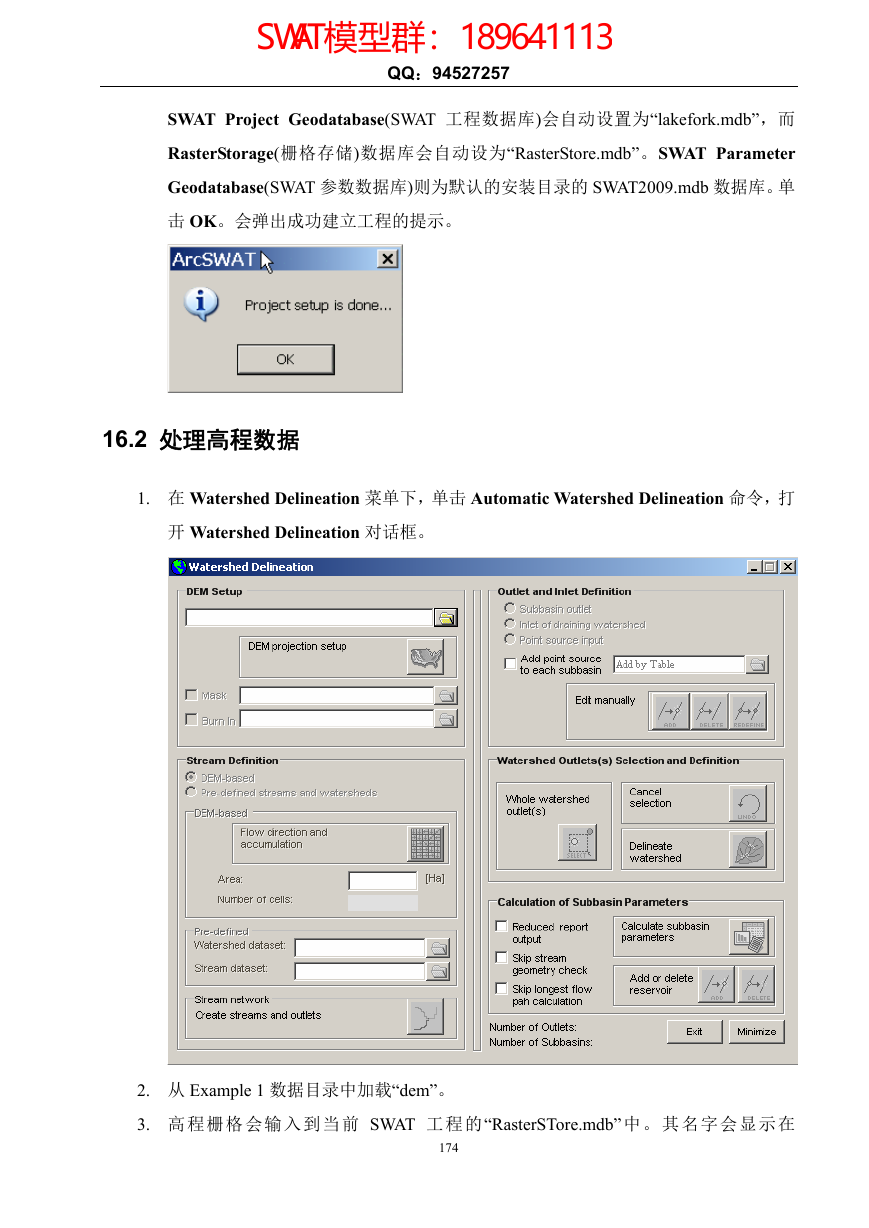

QQ：94527257 SWAT Project Geodatabase(SWAT 工程数据库)会自动设置为“lakefork.mdb”，而 RasterStorage(栅格存储)数据库会自动设为“RasterStore.mdb”。SWAT Parameter Geodatabase(SWAT 参数数据库)则为默认的安装目录的 SWAT2009.mdb 数据库。单击 OK。会弹出成功建立工程的提示。 16.2 处理高程数据 1. 在 Watershed Delineation 菜单下，单击 Automatic Watershed Delineation 命令，打开 Watershed Delineation 对话框。 2. 从 Example 1 数据目录中加载“dem”。 3. 高程栅格会输入到当前 SWAT 工程的“RasterSTore.mdb” 中。其名字会显示在 174 SWAT模型群：189641113

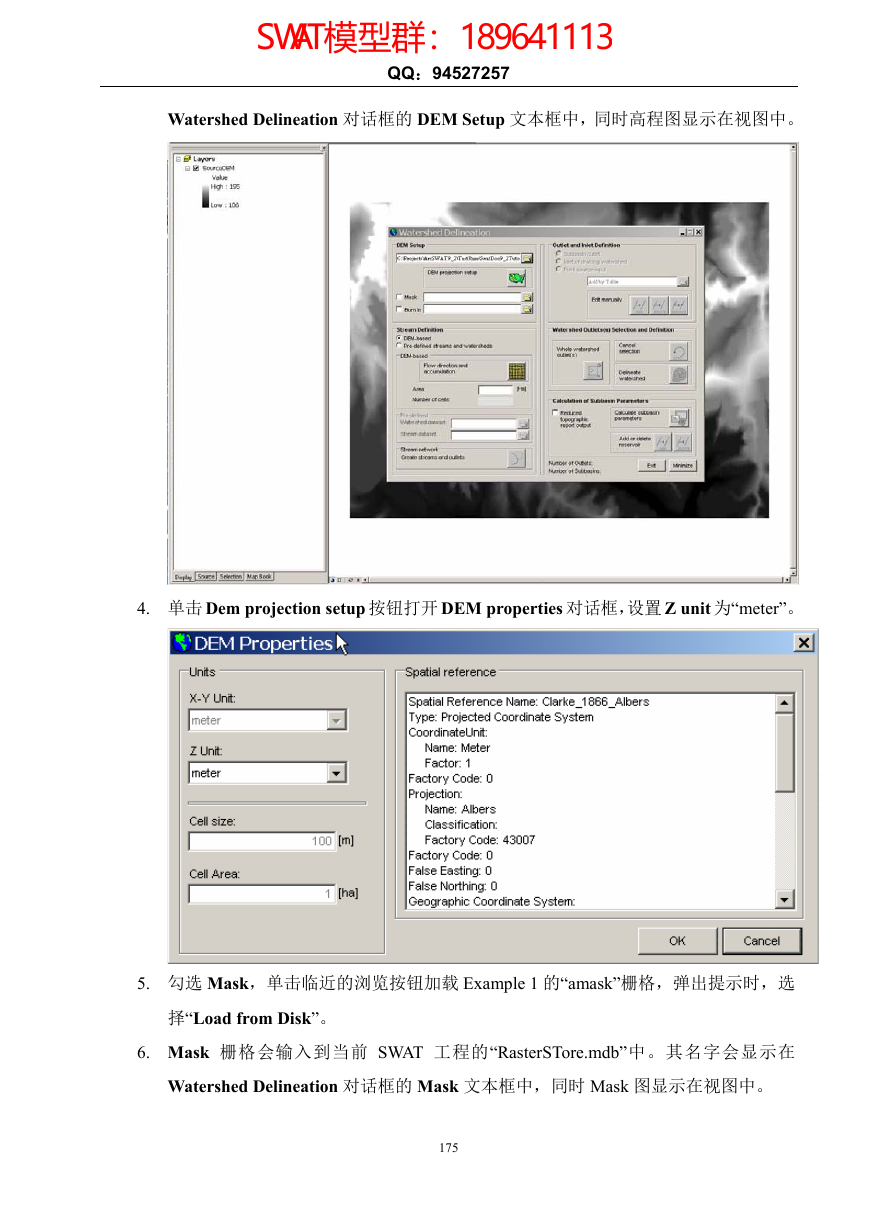

QQ：94527257 Watershed Delineation 对话框的 DEM Setup 文本框中，同时高程图显示在视图中。 4. 单击 Dem projection setup 按钮打开 DEM properties 对话框，设置 Z unit 为“meter”。 5. 勾选 Mask，单击临近的浏览按钮加载 Example 1 的“amask”栅格，弹出提示时，选择“Load from Disk”。 6. Mask 栅格会输入到当前 SWAT 工程的“RasterSTore.mdb” 中。其名字会显示在 Watershed Delineation 对话框的 Mask 文本框中，同时 Mask 图显示在视图中。 175 SWAT模型群：189641113

QQ：94527257 当使用 mask 栅格时，只有被 mask 栅格覆盖的 DEM 区域才会划分出河网。 7. 现在 Stream 定义区域被激活了。这里定义河网有 2 个选项：1）DEM-based(基于加载的 DEM)，使用加载的 DEM 自动划分河网和流域；2）Pre-defined streams and watersheds(预定义河网和流域) ，需要用户提供河网和子流域数据，并输入到 ArcSWAT 中。使用此选项，DEM 只用来计算子流域参数和河流参数，比如坡度和高程等。本例子中，使用第一个方法。 8. 选择 DEM-based 选项，单击 Flow direction and accumulation 按钮。其作用是对 DEM 进行填洼，接着计算流向和水流累积量，流向和水流累积量被用来定义河网和计算流域边界。对于很大的 DEM，这个过程会需要很长时间(某些情况下需要很多小时)。而本例，则只需要几分钟。当完成时，会弹出下面的信息。 176 SWAT模型群：189641113

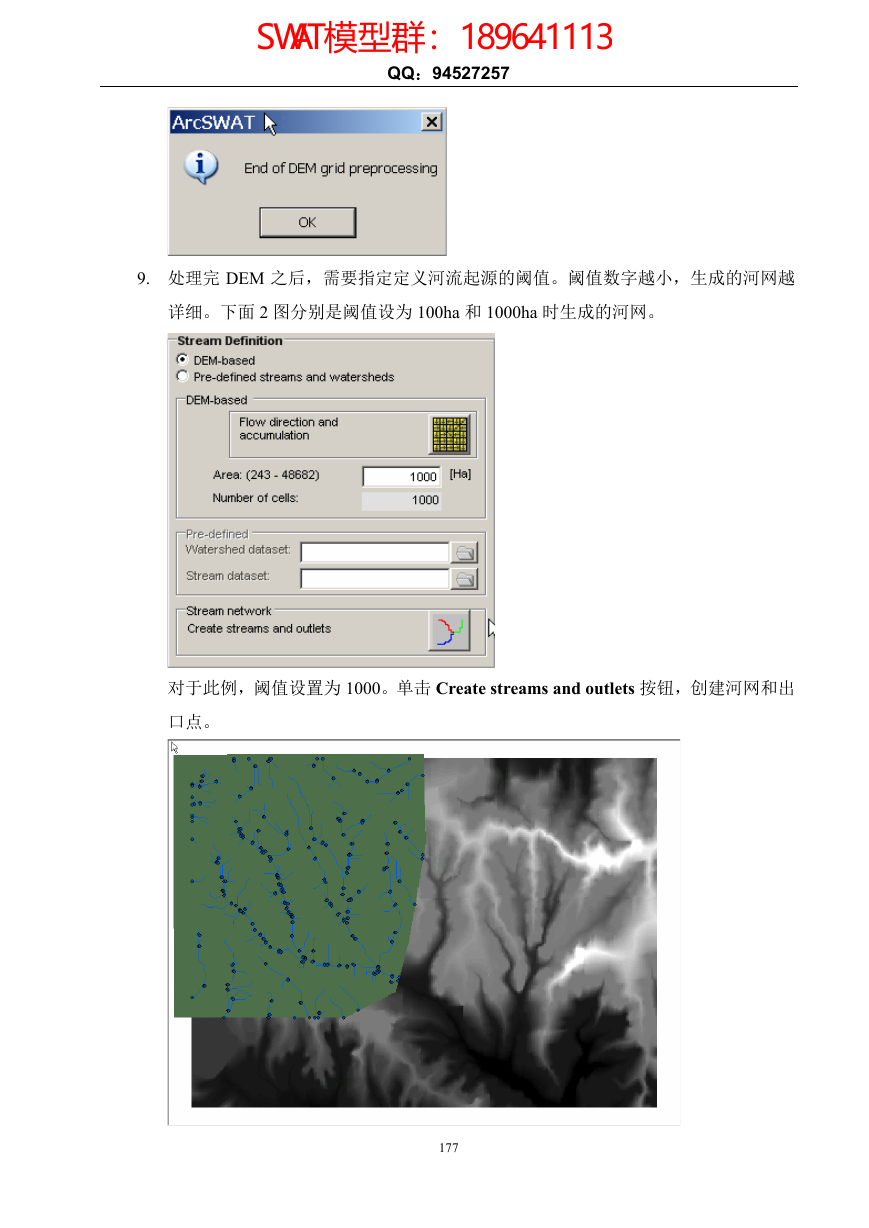

QQ：94527257 9. 处理完 DEM 之后，需要指定定义河流起源的阈值。阈值数字越小，生成的河网越详细。下面 2 图分别是阈值设为 100ha 和 1000ha 时生成的河网。对于此例，阈值设置为 1000。单击 Create streams and outlets 按钮，创建河网和出口点。 177 SWAT模型群：189641113

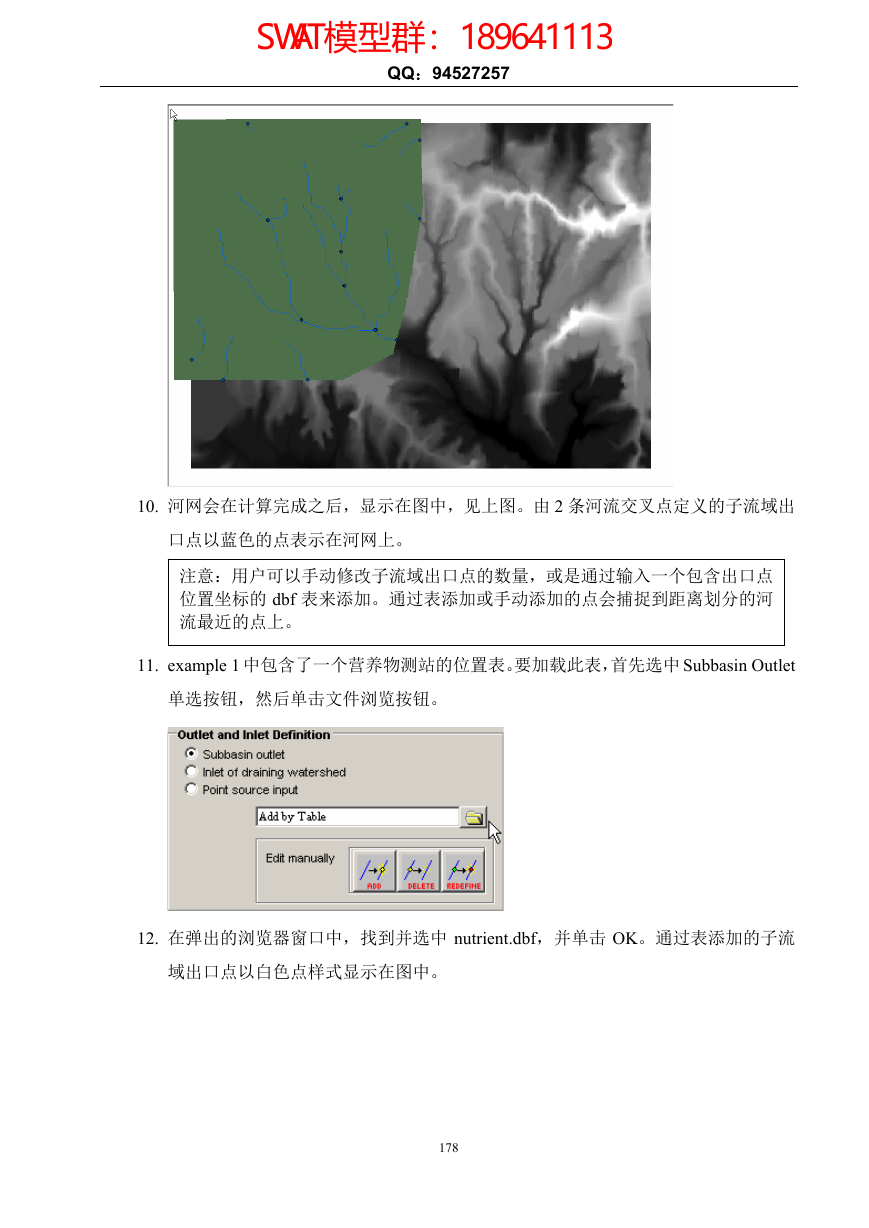

QQ：94527257 10. 河网会在计算完成之后，显示在图中，见上图。由 2 条河流交叉点定义的子流域出口点以蓝色的点表示在河网上。注意：用户可以手动修改子流域出口点的数量，或是通过输入一个包含出口点位置坐标的 dbf 表来添加。通过表添加或手动添加的点会捕捉到距离划分的河流最近的点上。 11. example 1 中包含了一个营养物测站的位置表。要加载此表，首先选中 Subbasin Outlet 单选按钮，然后单击文件浏览按钮。 12. 在弹出的浏览器窗口中，找到并选中 nutrient.dbf，并单击 OK。通过表添加的子流域出口点以白色点样式显示在图中。 178 SWAT模型群：189641113

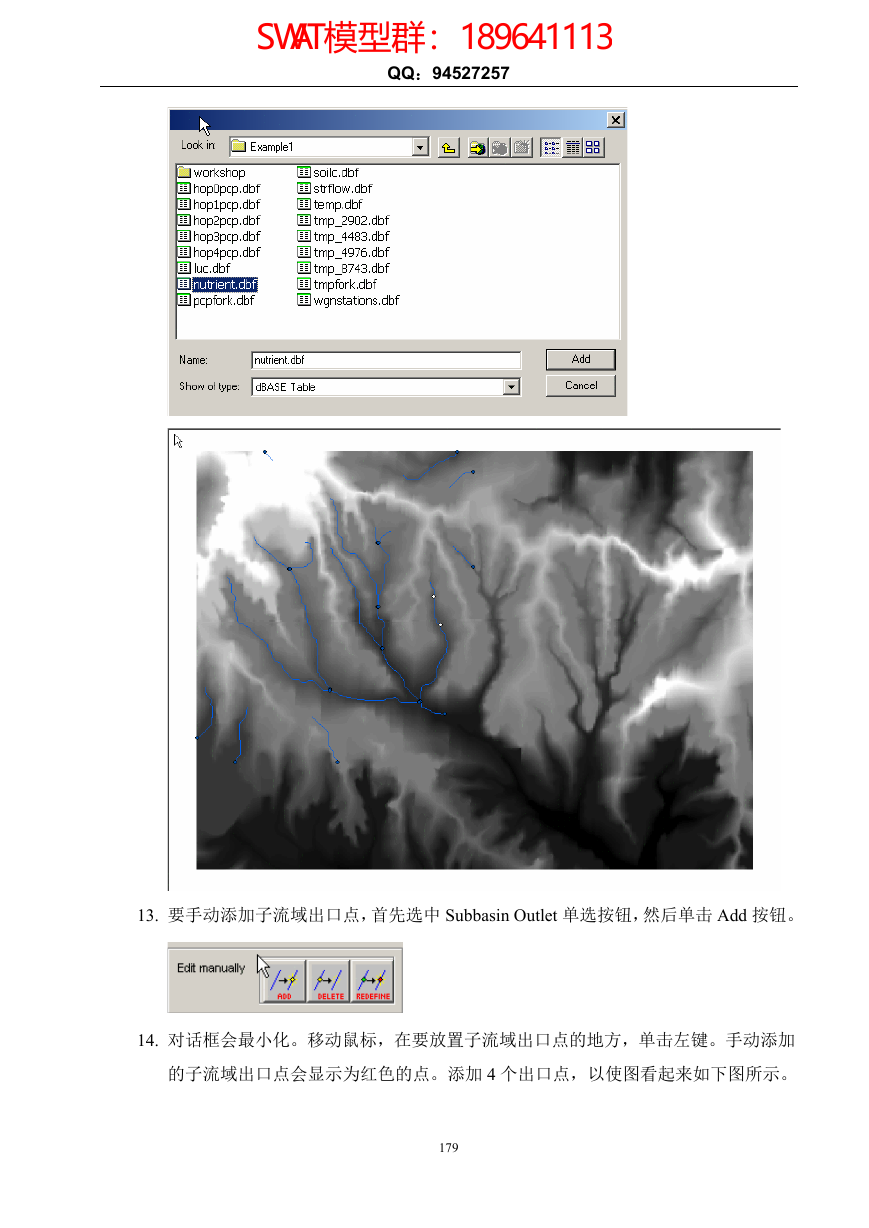

QQ：94527257 13. 要手动添加子流域出口点，首先选中 Subbasin Outlet 单选按钮，然后单击 Add 按钮。 14. 对话框会最小化。移动鼠标，在要放置子流域出口点的地方，单击左键。手动添加的子流域出口点会显示为红色的点。添加 4 个出口点，以使图看起来如下图所示。 179 SWAT模型群：189641113
