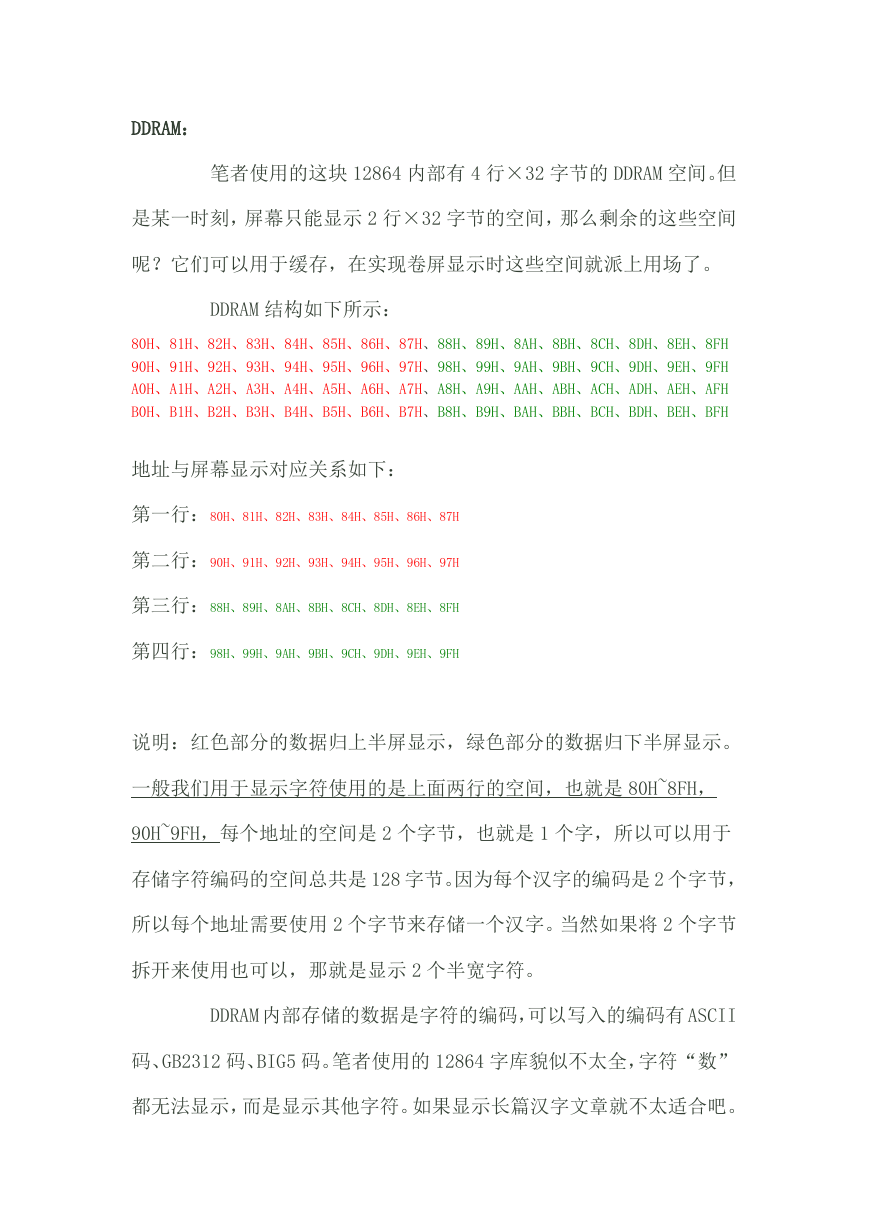

    DDRAM： 笔者使用的这块 12864 内部有 4 行×32 字节的 DDRAM 空间。但 是某一时刻，屏幕只能显示 2 行×32 字节的空间，那么剩余的这些空间 呢？它们可以用于缓存，在实现卷屏显示时这些空间就派上用场了。 DDRAM 结构如下所示： 80H、81H、82H、83H、84H、85H、86H、87H、88H、89H、8AH、8BH、8CH、8DH、8EH、8FH 90H、91H、92H、93H、94H、95H、96H、97H、98H、99H、9AH、9BH、9CH、9DH、9EH、9FH A0H、A1H、A2H、A3H、A4H、A5H、A6H、A7H、A8H、A9H、AAH、ABH、ACH、ADH、AEH、AFH B0H、B1H、B2H、B3H、B4H、B5H、B6H、B7H、B8H、B9H、BAH、BBH、BCH、BDH、BEH、BFH 地址与屏幕显示对应关系如下： 第一行：80H、81H、82H、83H、84H、85H、86H、87H 第二行：90H、91H、92H、93H、94H、95H、96H、97H 第三行：88H、89H、8AH、8BH、8CH、8DH、8EH、8FH 第四行：98H、99H、9AH、9BH、9CH、9DH、9EH、9FH 说明：红色部分的数据归上半屏显示，绿色部分的数据归下半屏显示。 一般我们用于显示字符使用的是上面两行的空间，也就是 80H~8FH， 90H~9FH，每个地址的空间是 2 个字节，也就是 1 个字，所以可以用于 存储字符编码的空间总共是 128 字节。因为每个汉字的编码是 2 个字节， 所以每个地址需要使用 2 个字节来存储一个汉字。当然如果将 2 个字节 拆开来使用也可以，那就是显示 2 个半宽字符。 DDRAM 内部存储的数据是字符的编码，可以写入的编码有 ASCII 码、GB2312 码、BIG5 码。笔者使用的 12864 字库貌似不太全，字符“数” 都无法显示，而是显示其他字符。如果显示长篇汉字文章就不太适合吧。

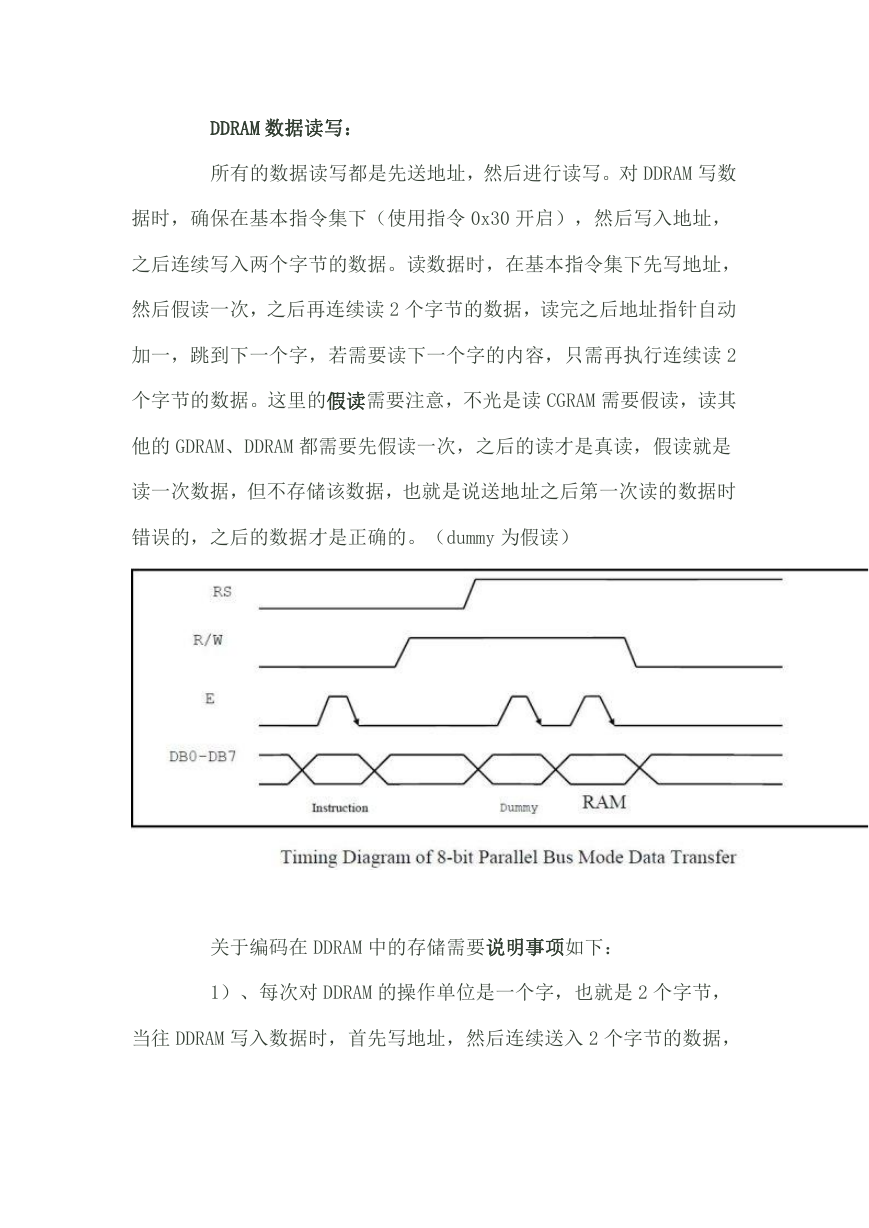

    DDRAM 数据读写： 所有的数据读写都是先送地址，然后进行读写。对 DDRAM 写数 据时，确保在基本指令集下（使用指令 0x30 开启），然后写入地址， 之后连续写入两个字节的数据。读数据时，在基本指令集下先写地址， 然后假读一次，之后再连续读 2 个字节的数据，读完之后地址指针自动 加一，跳到下一个字，若需要读下一个字的内容，只需再执行连续读 2 个字节的数据。这里的假读需要注意，不光是读 CGRAM 需要假读，读其 他的 GDRAM、DDRAM 都需要先假读一次，之后的读才是真读，假读就是 读一次数据，但不存储该数据，也就是说送地址之后第一次读的数据时 错误的，之后的数据才是正确的。（dummy 为假读） 关于编码在 DDRAM 中的存储需要说明事项如下： 1）、每次对 DDRAM 的操作单位是一个字，也就是 2 个字节， 当往 DDRAM 写入数据时，首先写地址，然后连续送入 2 个字节的数据，
    先送高字节数据，再送低字节数据。读数据时也是如此，先写地址，然 后读出高字节数据，再读出低字节数据（读数据时注意先假读一次）。 2）、显示 ASCII 码半宽字符时，往每个地址送入 2 个字节的 ASCII 编码，对应屏幕上的位置就会显示 2 个半宽字符，左边的为高字 节字符，右边的为低字节字符。 3）、显示汉字时，汉字编码的 2 个字节必须存储在同一地址 空间中，不能分开放在 2 个地址存放，否则显示的就不是你想要的字符。 每个字中的 2 个字节自动结合查找字模并显示字符。所以，如果我们往 一个地址中写入的是一个汉字的 2 字节编码就会正确显示该字符，编码 高字节存放在前一地址低字节，编码低字节存放在后一地址高字节，显 然他们就不会结合查找字模，而是与各地址相应字节结合查找字模。 4)、因为控制器 ST7920 提供了 4 个自定义字符，所以这 4 个 自定义字符也是可以显示出来的，同样这 4 个自定义字符也是采用编码 的方式，但是这 4 个字符的编码是固定的，分别是 0000H,0002H,0004H,0006H。如下图所示：
    上图只是把 2 个字符的 CGRAM 空间画出来，后续还有 2 个字符。可以看 到每个字符都有 16 行 16 列，每一行使用 2 个字节，因此一个字符占用 的空间是 32 字节，地址是 6 位的，4 个字符的地址分别是：00H~0FH、 10H~1FH、20H~2FH、30H~3FH。编码使用 2 个字节，可以看到有 2 个位
    是任意的，说明其实这 4 个字符的编码可以有多个，只是我们常用前面 列举的 4 个编码。 3）、12864 全屏卷动的实现方法 首先需要明确的要点： DDRAM 的结构如下： 80H、81H、82H、83H、84H、85H、86H、87H、88H、89H、8AH、8BH、8CH、8DH、 8EH、8FH 90H、91H、92H、93H、94H、95H、96H、97H、98H、99H、9AH、9BH、9CH、9DH、 9EH、9FH A0H、A1H、A2H、A3H、A4H、A5H、A6H、A7H、A8H、A9H、AAH、ABH、ACH、 ADH、AEH、AFH B0H、B1H、B2H、B3H、B4H、B5H、B6H、B7H、B8H、B9H、BAH、BBH、BCH、 BDH、BEH、BFH 卷屏是分上下屏个各自卷动的，上半屏卷动左边红色区域的内容，下半屏卷动右边绿色区域 的内容。 为了实现全屏卷动显示，必须使用拼接的方法实现。 笔者花了几个小时研究了下算法，然后第二天实现了。现讲述如下： 细心观察 DDRAM 的结构发现，如果在卷动过程中，在同一时刻屏幕显示的内容最多涉及 3 行 DDRAM 的内容，而另一行是没有显示的，那么这一行就是用来缓存的数据的。 当屏幕显示如下 2 行时开始卷动（一）： 80H、81H、82H、83H、84H、85H、86H、87H、88H、89H、8AH、8BH、8CH、8DH、 8EH、8FH 90H、91H、92H、93H、94H、95H、96H、97H、98H、99H、9AH、9BH、9CH、9DH、 9EH、9FH 则屏幕同时出现以下 3 行 DDRAM 内容（二）： 80H、81H、82H、83H、84H、85H、86H、87H、88H、89H、8AH、8BH、8CH、8DH、 8EH、8FH

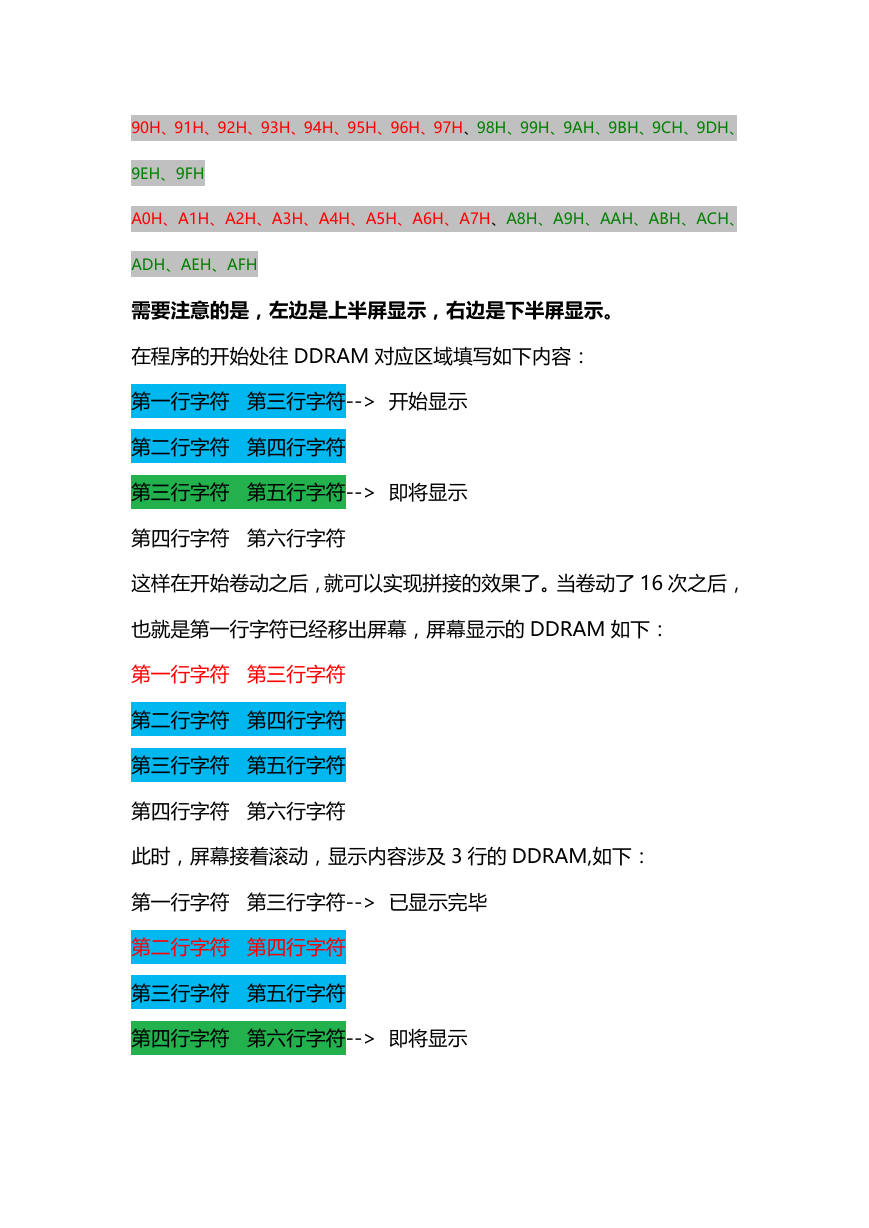

    90H、91H、92H、93H、94H、95H、96H、97H、98H、99H、9AH、9BH、9CH、9DH、 9EH、9FH A0H、A1H、A2H、A3H、A4H、A5H、A6H、A7H、A8H、A9H、AAH、ABH、ACH、 ADH、AEH、AFH 需要注意的是，左边是上半屏显示，右边是下半屏显示。 在程序的开始处往 DDRAM 对应区域填写如下内容： 第一行字符 第三行字符--> 开始显示 第二行字符 第四行字符 第三行字符 第五行字符--> 即将显示 第四行字符 第六行字符 这样在开始卷动之后，就可以实现拼接的效果了。当卷动了 16 次之后， 也就是第一行字符已经移出屏幕，屏幕显示的 DDRAM 如下： 第一行字符 第三行字符 第二行字符 第四行字符 第三行字符 第五行字符 第四行字符 第六行字符 此时，屏幕接着滚动，显示内容涉及 3 行的 DDRAM,如下： 第一行字符 第三行字符--> 已显示完毕 第二行字符 第四行字符 第三行字符 第五行字符 第四行字符 第六行字符--> 即将显示
    第一行 DDRAM 是空余的，下次就该往第一行写数据，写完后 DDRAM 内容如下： 第五行字符 第七行字符 第二行字符 第四行字符 第三行字符 第五行字符 第四行字符 第六行字符 经过又一次的 16 次卷屏之后屏幕显示内容如下： 第五行字符 第七行字符--> 即将显示 第二行字符 第四行字符--> 显示完毕 第三行字符 第五行字符 第四行字符 第六行字符 然后接下来又卷动 16 次，笔者的算法是，在每一次卷动后写一个字到 显示完毕的那一行中，卷完 16 次，显示完毕的那一行也就写完了。然 后接下来的 16 次卷动又写刚刚显示完毕的那一行，而刚被写完的那一 行将在后面 16 次卷动中显示。 原理就是如此，然后从中提取出规律，设计出算法，并编程实现： 下面是程序实现： void main(void){ unsigned char code ser[] = {"一一一一一一一一二二二二二二二二 叁叁叁叁叁叁叁叁四四四四四四四四中国中国中国中国"}; //这是要显 示的字符串
    //没有检测换行符功能，只能显示一长串的汉字或一串 ASCII 码字符。 unsigned char i,addr,flag,hang,over,*ptdat; //addr 用于存储写入地址 //flag 存储卷动地址，名字没取好！ //hang 存储下一行要写入数据的行号（1~4） //over 记录写入的空字符数 //ptdat 存储字符串的指针 delay_12864(1000); initial_12864(); ptdat = ser; over = 0; //写入空字符数 //这里先把前面 DDRAM 中的前 3 行的字符数据写入 //如果字符不足<=4 行，那么不卷动，之后字符>4 行才卷动 //一直到末行显示完毕则停止卷动 wrtcom_12864(0x80); //写屏幕第一行字符 for(i = 0; i < 16; i++){ if(*ptdat != '\0'){ wrtdat_12864(*ptdat++); }else{
