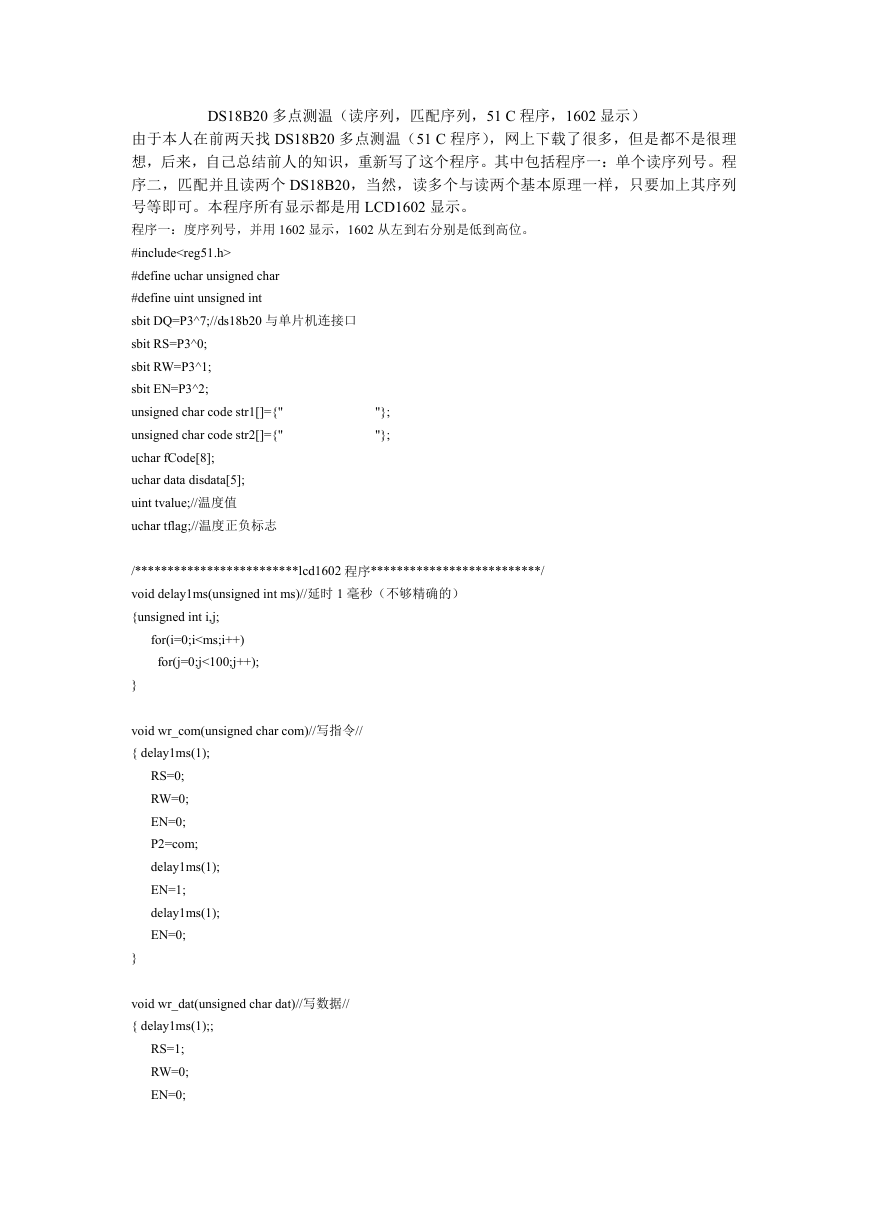

DS18B20 多点测温（读序列，匹配序列，51 C 程序，1602 显示）由于本人在前两天找 DS18B20 多点测温（51 C 程序），网上下载了很多，但是都不是很理想，后来，自己总结前人的知识，重新写了这个程序。其中包括程序一：单个读序列号。程序二，匹配并且读两个 DS18B20，当然，读多个与读两个基本原理一样，只要加上其序列号等即可。本程序所有显示都是用 LCD1602 显示。程序一：度序列号，并用 1602 显示，1602 从左到右分别是低到高位。 #include #define uchar unsigned char #define uint unsigned int sbit DQ=P3^7;//ds18b20 与单片机连接口 sbit RS=P3^0; sbit RW=P3^1; sbit EN=P3^2; unsigned char code str1[]={" unsigned char code str2[]={" uchar fCode[8]; uchar data disdata[5]; uint tvalue;//温度值 uchar tflag;//温度正负标志 "}; "}; /*************************lcd1602 程序**************************/ void delay1ms(unsigned int ms)//延时 1 毫秒（不够精确的） {unsigned int i,j; for(i=0;i

P2=dat; delay1ms(1); EN=1; delay1ms(1); EN=0; } void lcd_init()//初始化设置// {delay1ms(15); wr_com(0x38);delay1ms(5); wr_com(0x08);delay1ms(5); wr_com(0x01);delay1ms(5); wr_com(0x06);delay1ms(5); wr_com(0x0c);delay1ms(5); } void display(unsigned char *p)//显示// { while(*p!='\0') { wr_dat(*p); p++; delay1ms(1); } } void init_play()//初始化显示 { lcd_init(); wr_com(0x80); display(str1); wr_com(0xc0); display(str2); } /******************************ds1820 *********************/ void delay_18B20(unsigned int i)//延时 1 微秒 { while(i--); } void ds1820rst()/*ds1820 复位*/ { uchar x=0; DQ = 1; delay_18B20(4); //延时 DQ = 0; //DQ 复位 //DQ 拉低

delay_18B20(100); //精确延时大于 480us DQ = 1; delay_18B20(40); //拉高 } uchar ds1820rd()/*读数据*/ { uchar i=0; uchar dat = 0; for (i=8;i>0;i--) { DQ = 0; //给脉冲信号 dat>>=1; DQ = 1; //给脉冲信号 if(DQ) dat|=0x80; delay_18B20(10); } return(dat); } void ds1820wr(uchar wdata)/*写数据*/ {uchar i=0; for (i=8; i>0; i--) { DQ = 0; DQ = wdata&0x01; delay_18B20(10); DQ = 1; wdata>>=1; } } read_temp()/*读取温度值并转换*/ {uchar a,b; ds1820rst(); ds1820wr(0xcc);//*跳过读序列号*/ ds1820wr(0x44);//*启动温度转换*/ ds1820rst(); ds1820wr(0xcc);//*跳过读序列号*/ ds1820wr(0xbe);//*读取温度*/ a=ds1820rd(); b=ds1820rd(); tvalue=b; tvalue<<=8; tvalue=tvalue|a; if(tvalue<0x0fff) tflag=0;

else {tvalue=~tvalue+1; tflag=1; } tvalue=tvalue*(0.625);//温度值扩大 10 倍，精确到 1 位小数 return(tvalue); } /*******************************************************************/ { void ds1820disp()//温度值显示 uchar flagdat; disdata[0]=tvalue/1000+0x30;//百位数 disdata[1]=tvalue%1000/100+0x30;//十位数 disdata[2]=tvalue%100/10+0x30;//个位数 disdata[3]=tvalue%10+0x30;//小数位 if(tflag==0) flagdat=0x20;//正温度不显示符号 else flagdat=0x2d;//负温度显示负号:- if(disdata[0]==0x30) {disdata[0]=0x20;//如果百位为 0，不显示 if(disdata[1]==0x30) {disdata[1]=0x20;//如果百位为 0，十位为 0 也不显示 } } } wr_com(0xc0); wr_dat(flagdat);//显示符号位 wr_com(0xc1); wr_dat(disdata[0]);//显示百位 wr_com(0xc2); wr_dat(disdata[1]);//显示十位 wr_com(0xc3); wr_dat(disdata[2]);//显示个位 wr_com(0xc4); wr_dat(0x2e);//显示小数点 wr_com(0xc5); wr_dat(disdata[3]);//显示小数位 void DispCode() { unsigned char i,temp;

ds1820rst(); ds1820wr(0x33); for (i=0;i<8;i++) { fCode[i]=ds1820rd(); } wr_com(0x80+0x40); for (i=0;i<8;i++) { temp = fCode[i]>>4; //显示高四位 if (temp<10) wr_dat(temp + 0x30); else wr_dat(temp + 0x37); temp = fCode[i]&0x0f;//显示低四位 if (temp<10) wr_dat(temp+ 0x30); else wr_dat(temp + 0x37); } } /********************主程序***********************************/ void main() { init_play();//初始化显示 DispCode(); delay1ms(1000); //系列号显示 while(1) {//read_temp();//读取温度 // ds1820disp();//显示 ;} } 程序二：匹配序列号，并读温度。 #include #include #define uchar unsigned char #define uint unsigned int sbit RS=P3^0; sbit RW=P3^1; sbit EN=P3^2; sbit DQ=P3^7;

uchar code str1[]={0x28,0x08,0xA7,0xBA,0x02,0x00,0x00,0x18}; uchar code str2[]={0x28,0x0C,0xBA,0xBA,0x02,0x00,0x00,0x54}; uchar code table[8]={0x0c,0x12,0x12,0x0c,0x00,0x00,0x00,0x00}; uchar data disdata[5]; uint tvalue;//温度值 uchar tflag;//温度正负标志 //ROM 1 //ROM2 // 摄氏温度符号 /*************************lcd1602 程序**************************/ void delay1ms(uint ms)//延时 1 毫秒（不够精确的） { uint i,j; for(i=0;i

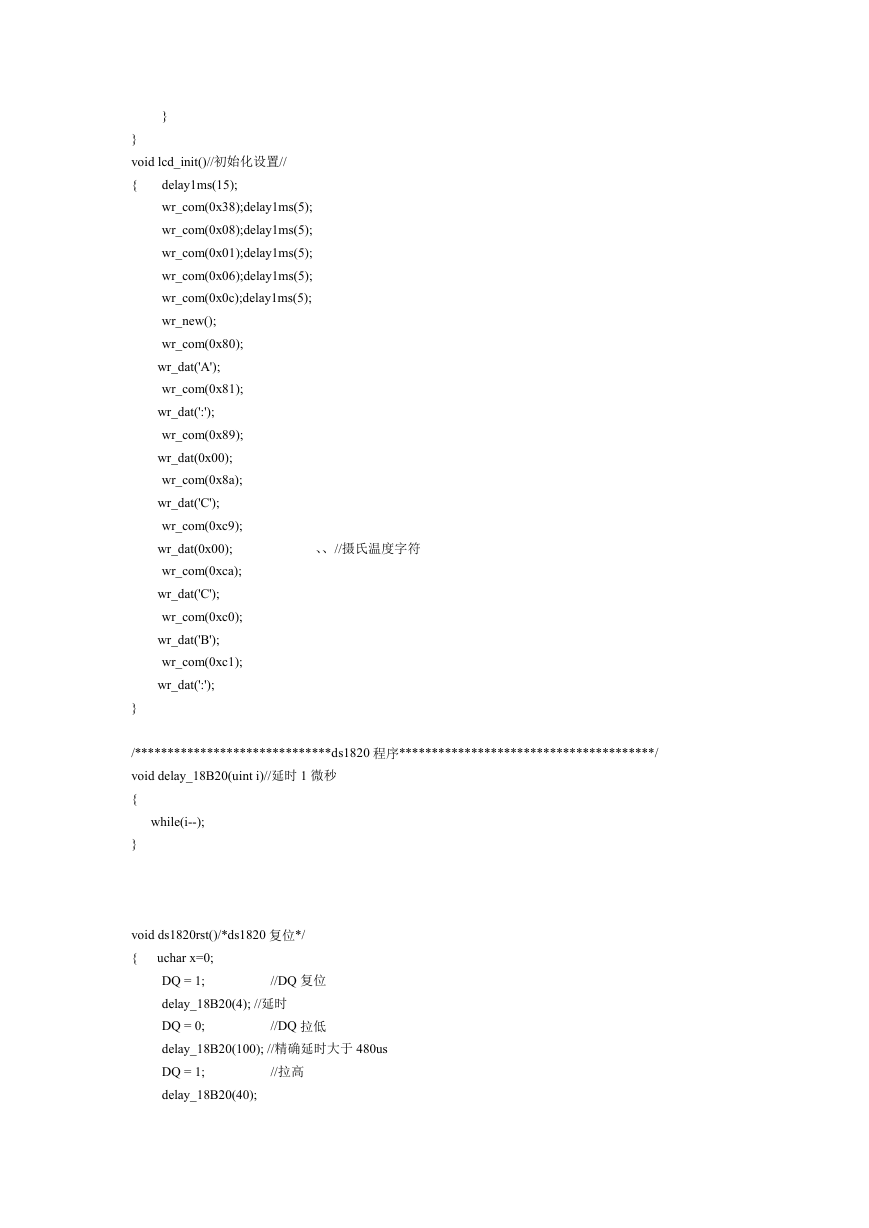

} } void lcd_init()//初始化设置// { delay1ms(15); wr_com(0x38);delay1ms(5); wr_com(0x08);delay1ms(5); wr_com(0x01);delay1ms(5); wr_com(0x06);delay1ms(5); wr_com(0x0c);delay1ms(5); wr_new(); wr_com(0x80); wr_dat('A'); wr_com(0x81); wr_dat(':'); wr_com(0x89); wr_dat(0x00); wr_com(0x8a); wr_dat('C'); wr_com(0xc9); wr_dat(0x00); wr_com(0xca); wr_dat('C'); wr_com(0xc0); wr_dat('B'); wr_com(0xc1); wr_dat(':'); } 、、//摄氏温度字符 /******************************ds1820 程序***************************************/ void delay_18B20(uint i)//延时 1 微秒 { while(i--); } void ds1820rst()/*ds1820 复位*/ { //DQ 复位 uchar x=0; DQ = 1; delay_18B20(4); //延时 DQ = 0; delay_18B20(100); //精确延时大于 480us DQ = 1; delay_18B20(40); //DQ 拉低 //拉高

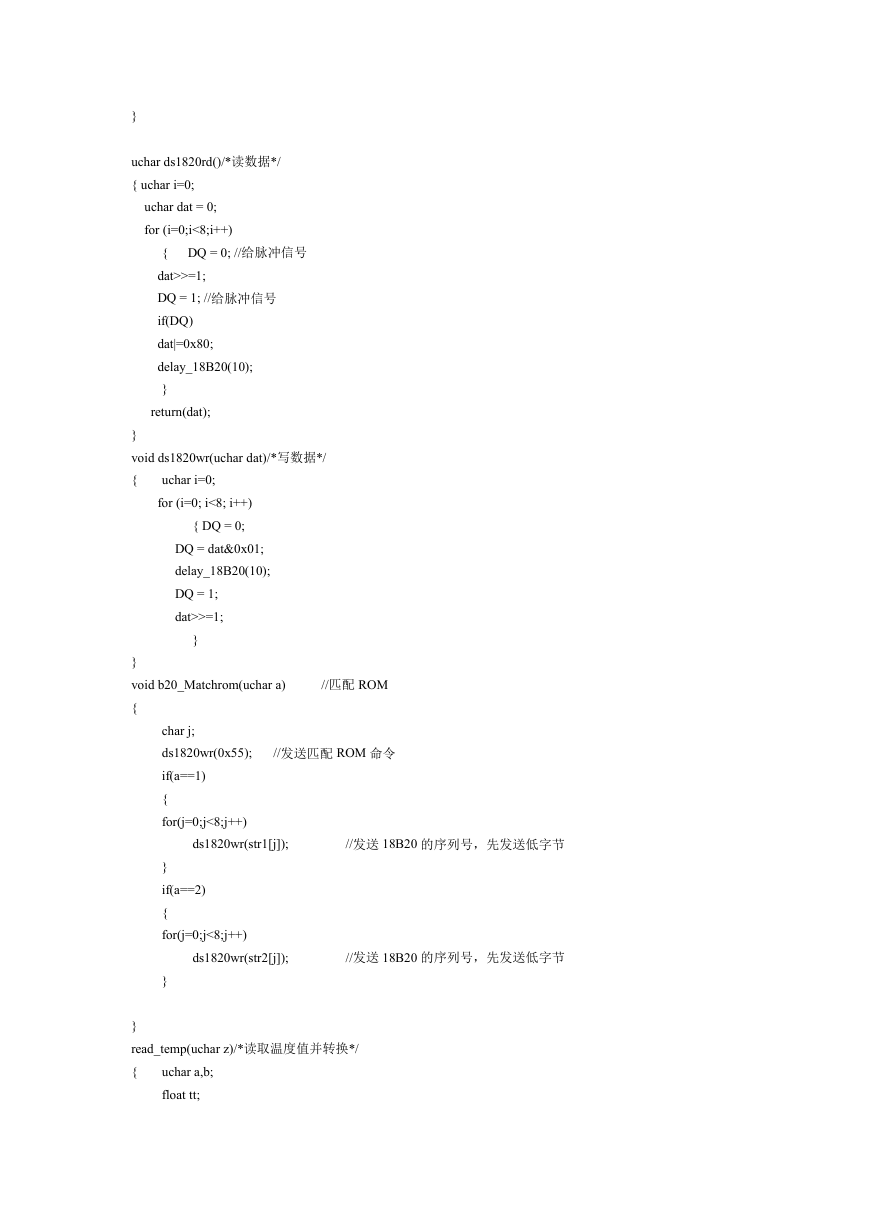

} uchar ds1820rd()/*读数据*/ { uchar i=0; uchar dat = 0; for (i=0;i<8;i++) DQ = 0; //给脉冲信号 { dat>>=1; DQ = 1; //给脉冲信号 if(DQ) dat|=0x80; delay_18B20(10); } return(dat); } void ds1820wr(uchar dat)/*写数据*/ { uchar i=0; for (i=0; i<8; i++) { DQ = 0; DQ = dat&0x01; delay_18B20(10); DQ = 1; dat>>=1; } } void b20_Matchrom(uchar a) { //匹配 ROM //发送匹配 ROM 命令 char j; ds1820wr(0x55); if(a==1) { for(j=0;j<8;j++) ds1820wr(str1[j]); //发送 18B20 的序列号，先发送低字节 } if(a==2) { for(j=0;j<8;j++) ds1820wr(str2[j]); //发送 18B20 的序列号，先发送低字节 } } read_temp(uchar z)/*读取温度值并转换*/ { uchar a,b; float tt;
