华为畅享5 故障维修指导 主摄像故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.13M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

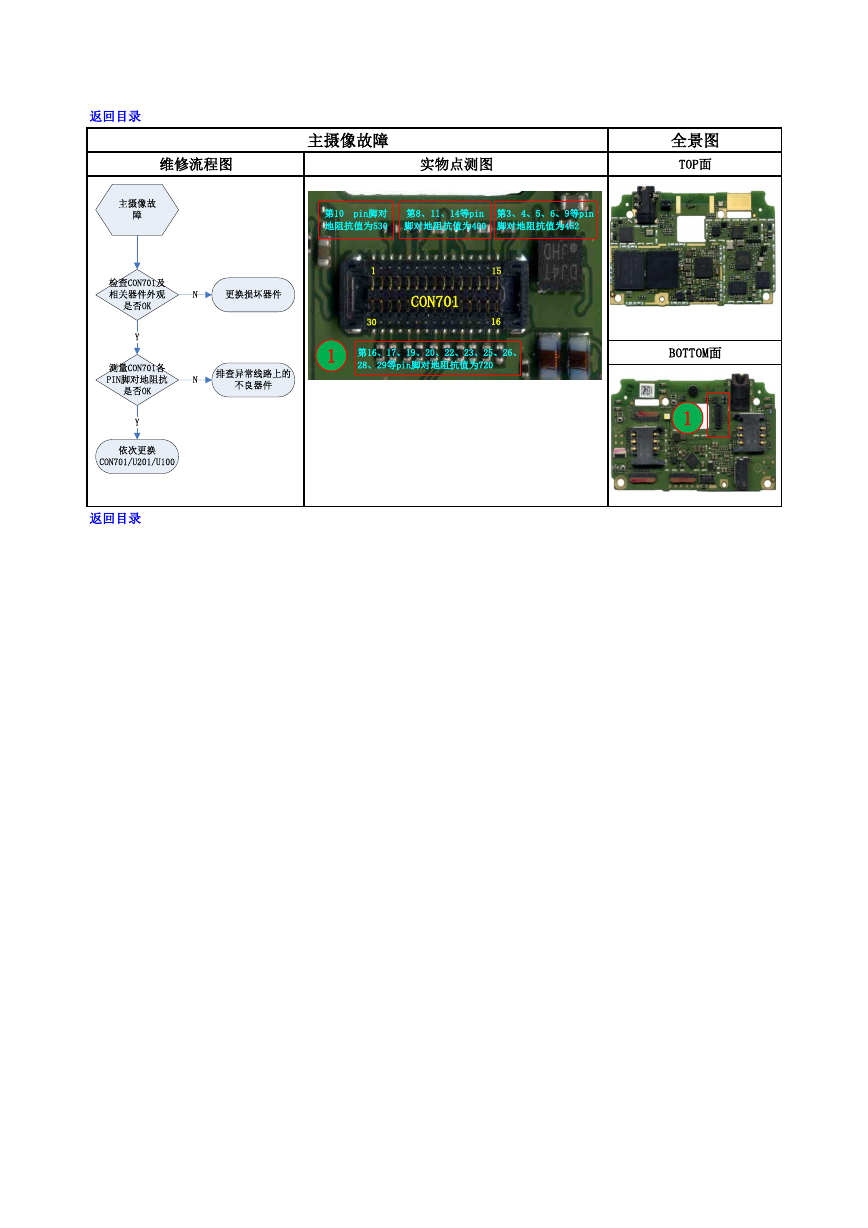

    返回目录 维修流程图 实物点测图 主摄像故障 全景图 TOP面 第10 pin脚对 地阻抗值为530 第8、11、14等pin 脚对地阻抗值为400 第3、4、5、6、9等pin 脚对地阻抗值为452 1 30 CON701 15 16 1 第16、17、19、20、22、23、25、26、 28、29等pin脚对地阻抗值为720 BOTTOM面 1 返回目录 主摄像故障检查CON701及相关器件外观是否OK更换损坏器件测量CON701各PIN脚对地阻抗是否OK排查异常线路上的不良器件依次更换CON701/U201/U100YYNN
