Ⅱ、U当激光定位灯不在初始位置时，请按球管复位键使定位灯复位

5、根据定位像确认扫描范围

2. Protocol：概述菜单 Pre Scan ：设置扫描前语音指令

3. Recon Details: 重建参数菜单重建列表中最多可以进行四次重建，每次重建都可以改变下列各参数，以及提供Volume图像和自动MPR图像重建。

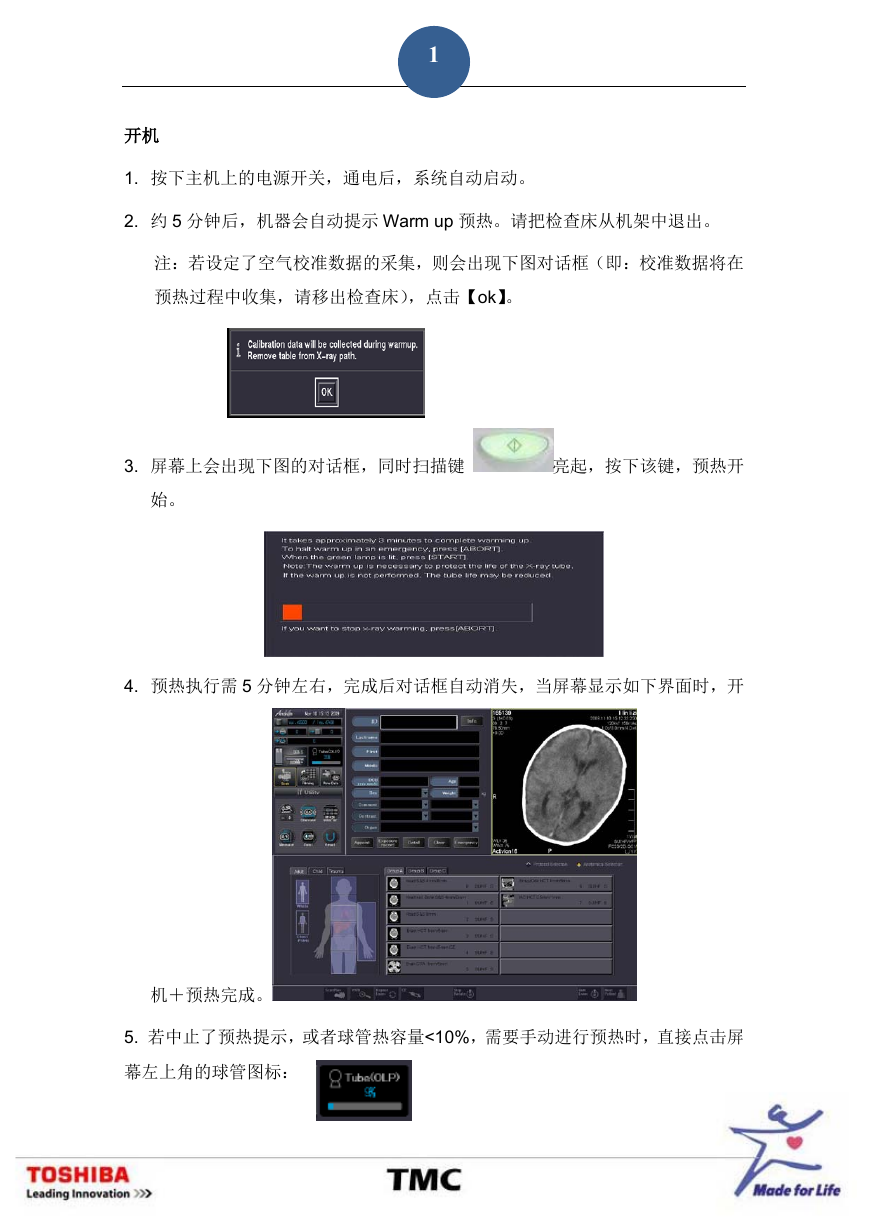

1 开机 1. 按下主机上的电源开关，通电后，系统自动启动。 2. 约 5 分钟后，机器会自动提示 Warm up 预热。请把检查床从机架中退出。注：若设定了空气校准数据的采集，则会出现下图对话框（即：校准数据将在预热过程中收集，请移出检查床），点击【ok】。 3. 屏幕上会出现下图的对话框，同时扫描键亮起，按下该键，预热开始。 4. 预热执行需 5 分钟左右，完成后对话框自动消失，当屏幕显示如下界面时，开机＋预热完成。 5. 若中止了预热提示，或者球管热容量<10%，需要手动进行预热时，直接点击屏幕左上角的球管图标：

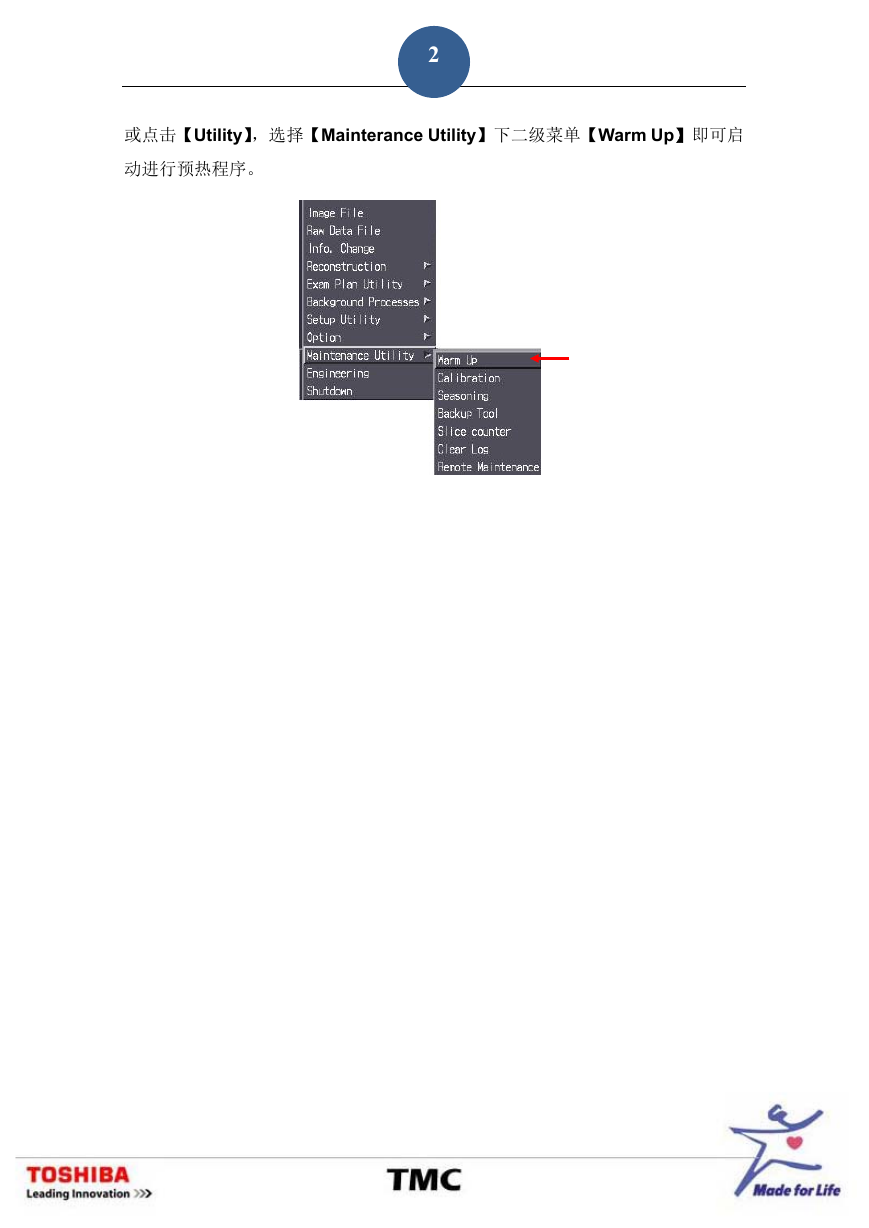

2 或点击【Utility】，选择【Mainterance Utility】下二级菜单【Warm Up】即可启动进行预热程序。

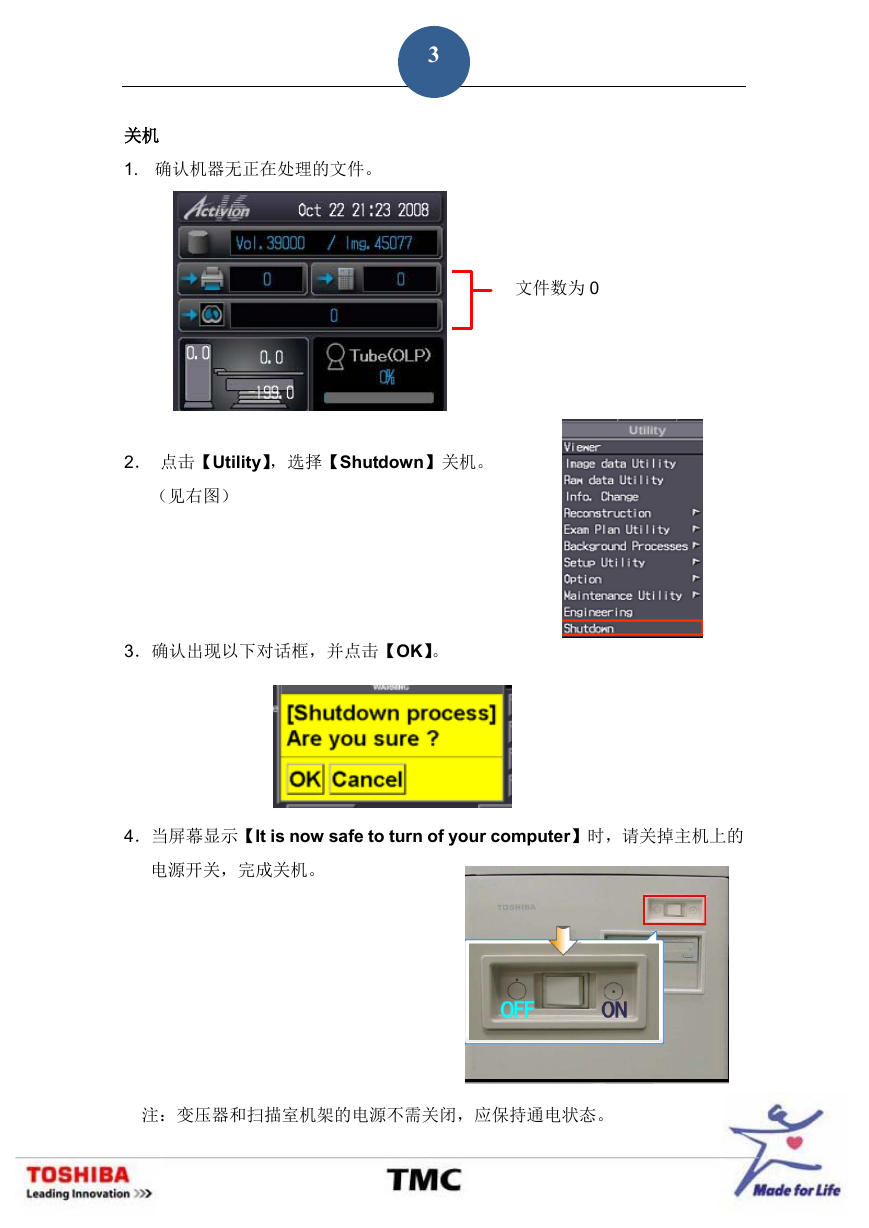

关机 1. 确认机器无正在处理的文件。 3 文件数为 0 2．点击【Utility】，选择【Shutdown】关机。（见右图） 3．确认出现以下对话框，并点击【OK】。 4．当屏幕显示【It is now safe to turn of your computer】时，请关掉主机上的电源开关，完成关机。注：变压器和扫描室机架的电源不需关闭，应保持通电状态。

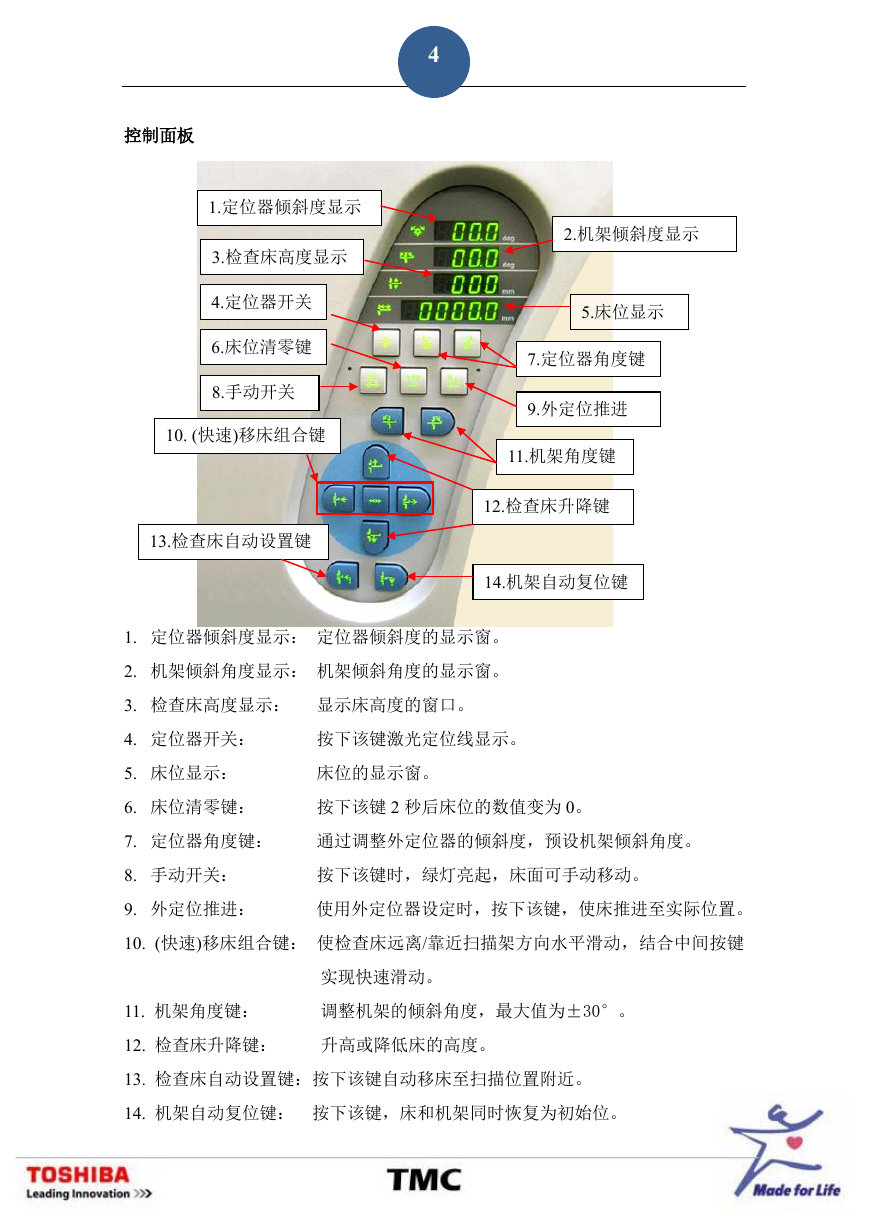

4 控制面板 1.定位器倾斜度显示 3.检查床高度显示 4.定位器开关 6.床位清零键 8.手动开关 10. (快速)移床组合键 13.检查床自动设置键 2.机架倾斜度显示 5.床位显示 7.定位器角度键 9.外定位推进 11.机架角度键 12.检查床升降键 14.机架自动复位键 1. 定位器倾斜度显示：定位器倾斜度的显示窗。 2. 机架倾斜角度显示：机架倾斜角度的显示窗。 3. 检查床高度显示：显示床高度的窗口。 4. 定位器开关：按下该键激光定位线显示。 5. 床位显示：床位的显示窗。 6. 床位清零键：按下该键 2 秒后床位的数值变为 0。 7. 定位器角度键：通过调整外定位器的倾斜度，预设机架倾斜角度。 8. 手动开关：按下该键时，绿灯亮起，床面可手动移动。 9. 外定位推进：使用外定位器设定时，按下该键，使床推进至实际位置。 10. (快速)移床组合键：使检查床远离/靠近扫描架方向水平滑动，结合中间按键实现快速滑动。 11. 机架角度键：调整机架的倾斜角度，最大值为±30°。 12. 检查床升降键：升高或降低床的高度。 13. 检查床自动设置键：按下该键自动移床至扫描位置附近。 14. 机架自动复位键：按下该键，床和机架同时恢复为初始位。

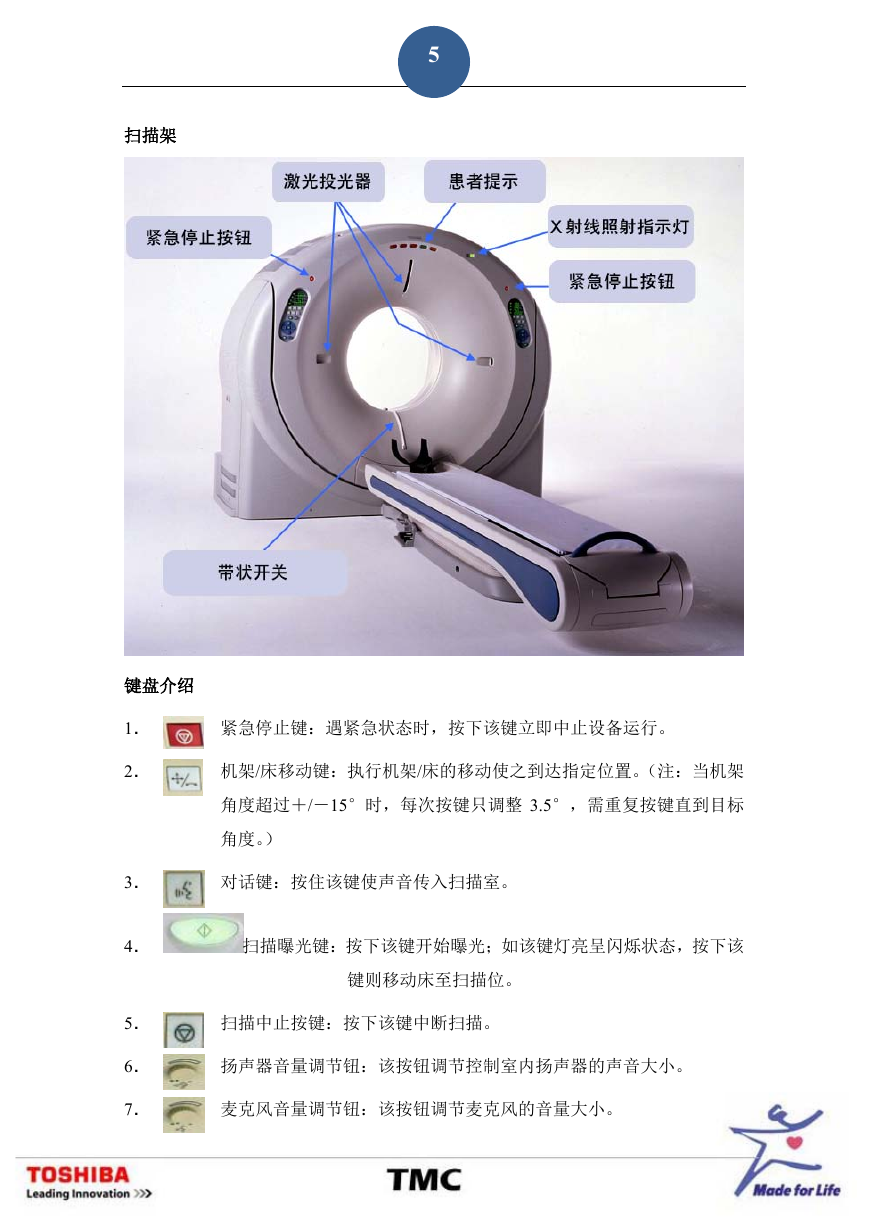

5 扫描架键盘介绍 1． 2． 3． 4． 5． 6． 7．紧急停止键：遇紧急状态时，按下该键立即中止设备运行。机架/床移动键：执行机架/床的移动使之到达指定位置。（注：当机架角度超过＋/－15°时，每次按键只调整 3.5°，需重复按键直到目标角度。）对话键：按住该键使声音传入扫描室。扫描曝光键：按下该键开始曝光；如该键灯亮呈闪烁状态，按下该键则移动床至扫描位。扫描中止按键：按下该键中断扫描。扬声器音量调节钮：该按钮调节控制室内扬声器的声音大小。麦克风音量调节钮：该按钮调节麦克风的音量大小。

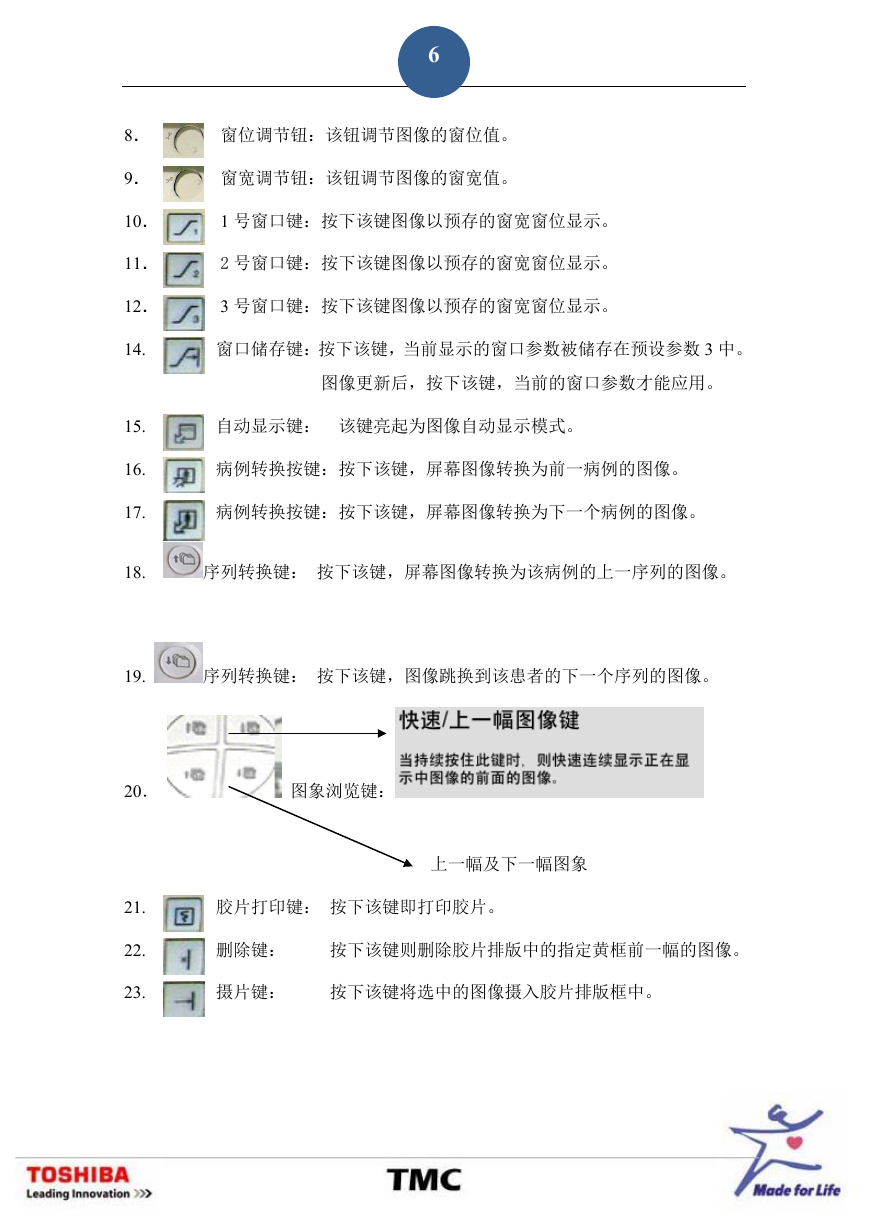

8． 9． 10． 11． 12． 6 窗位调节钮：该钮调节图像的窗位值。窗宽调节钮：该钮调节图像的窗宽值。 1 号窗口键：按下该键图像以预存的窗宽窗位显示。 2 号窗口键：按下该键图像以预存的窗宽窗位显示。 3 号窗口键：按下该键图像以预存的窗宽窗位显示。 14. 窗口储存键：按下该键，当前显示的窗口参数被储存在预设参数 3 中。图像更新后，按下该键，当前的窗口参数才能应用。 15. 自动显示键：该键亮起为图像自动显示模式。 16. 病例转换按键：按下该键，屏幕图像转换为前一病例的图像。 17. 18. 19. 病例转换按键：按下该键，屏幕图像转换为下一个病例的图像。序列转换键：按下该键，屏幕图像转换为该病例的上一序列的图像。序列转换键：按下该键，图像跳换到该患者的下一个序列的图像。 20．图象浏览键：上一幅及下一幅图象 21. 胶片打印键：按下该键即打印胶片。 22. 删除键：按下该键则删除胶片排版中的指定黄框前一幅的图像。 23. 摄片键：按下该键将选中的图像摄入胶片排版框中。

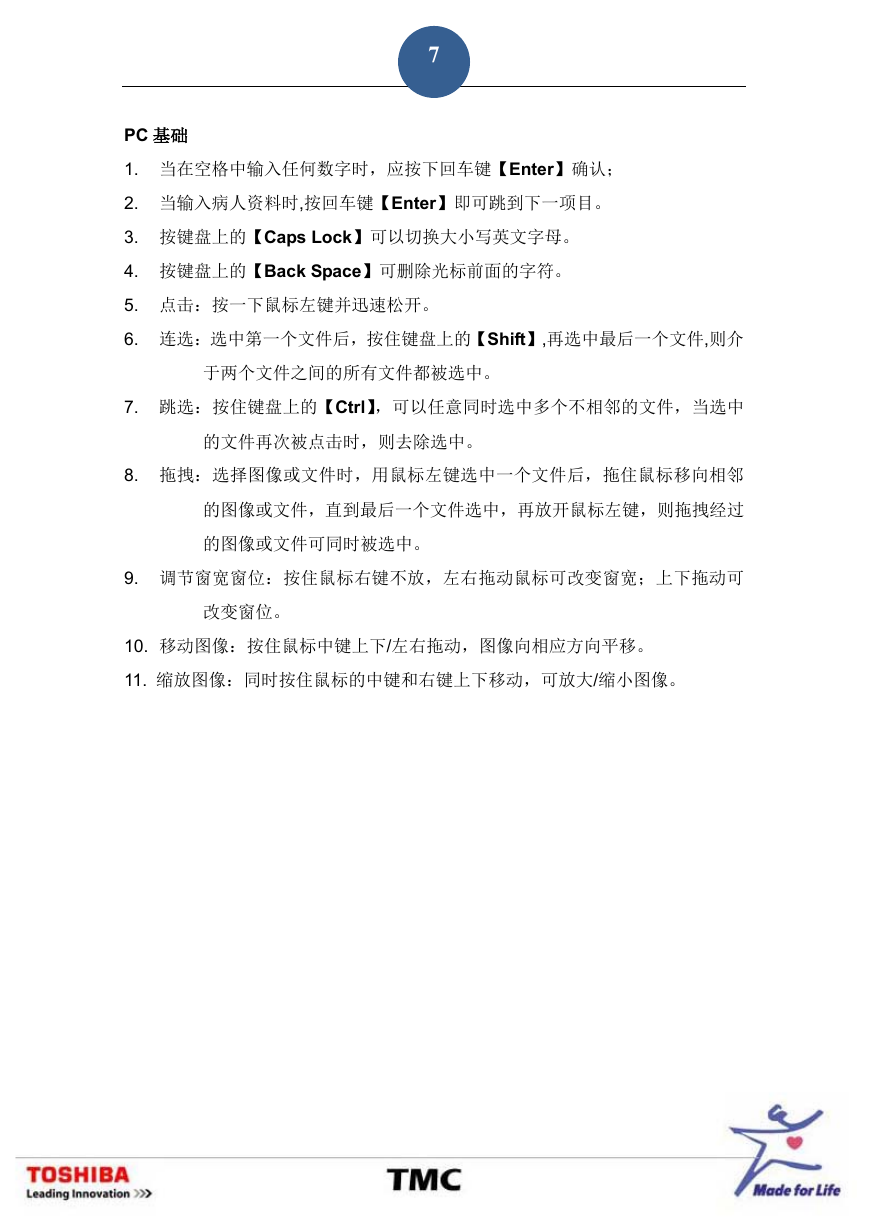

7 PC 基础 1. 当在空格中输入任何数字时，应按下回车键【Enter】确认； 2. 当输入病人资料时,按回车键【Enter】即可跳到下一项目。 3. 按键盘上的【Caps Lock】可以切换大小写英文字母。 4. 按键盘上的【Back Space】可删除光标前面的字符。 5. 点击：按一下鼠标左键并迅速松开。 6. 连选：选中第一个文件后，按住键盘上的【Shift】,再选中最后一个文件,则介于两个文件之间的所有文件都被选中。 7. 跳选：按住键盘上的【Ctrl】，可以任意同时选中多个不相邻的文件，当选中的文件再次被点击时，则去除选中。 8. 拖拽：选择图像或文件时，用鼠标左键选中一个文件后，拖住鼠标移向相邻的图像或文件，直到最后一个文件选中，再放开鼠标左键，则拖拽经过的图像或文件可同时被选中。 9. 调节窗宽窗位：按住鼠标右键不放，左右拖动鼠标可改变窗宽；上下拖动可改变窗位。 10. 移动图像：按住鼠标中键上下/左右拖动，图像向相应方向平移。 11. 缩放图像：同时按住鼠标的中键和右键上下移动，可放大/缩小图像。
