爱普生投影机-Epson EB-C1920W投影机操作指南说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：2.49M 资料格式：pdf 举报版权申诉

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第1页.png

第1页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第2页.png

第2页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第3页.png

第3页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第4页.png

第4页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第5页.png

第5页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第6页.png

第6页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第7页.png

第7页 / 共59页

Epson EB-C1920W C1910 C1830 投影机操作指南.pdf-第8页.png

第8页 / 共59页

简介

高效使用投影机

通过网络连接进行各种屏幕传送(EasyMP Network Projection)

从远程位置监视、配置和控制投影机

直接投影保存在 USB 设备上的 JPEG 图像(幻灯片放映)

将 USB 电缆连接至计算机并投影计算机屏幕上的图像(USB Display)

安装软件

提供的软件

安装

使用 EasyMP Network Projection 进行连接

EasyMP Network Projection 概述

EasyMP Network Projection 的主要功能

使用高级连接进行连接

连接步骤

准备连接

准备计算机

对于 Windows

对于 Macintosh

连接网络中的投影机并投影

操作投影机

操作计算机

使用连接屏幕

使用工具条

EasyMP Network Projection 的有用功能

仅投影 PowerPoint 幻灯片(演示模式)

使用多屏幕调节显示

调节虚拟显示器的示例

在使用多屏幕显示功能之前的步骤

设定虚拟显示器

启用虚拟显示器驱动程序(仅限 Windows)

调节虚拟显示器

指派要投影的图像

投影指派的图像

连接不同子网上的投影机

通过指定 IP 地址和投影机名称进行搜索

使用配置文件执行搜索

制作配置文件

通过指定配置文件进行搜索

管理配置文件

设置 EasyMP Network Projection 操作

使用设置选项

设定每一个项目

常规设置选项卡

调节参数选项卡

音频输出选项卡

使用计算机设定、监视和控制投影机

使用网络浏览器更改设定(Web 控制)

显示 Web 控制

输入投影机的 IP 地址

投影机设置

无法使用网络浏览器设定的配置菜单项目

只能在网络浏览器中设定的项目

使用邮件通知功能报告问题

使用 SNMP 进行管理

使用幻灯片放映进行演示

可以使用幻灯片放映投影的文件

可以使用幻灯片放映投影的文件的规格

幻灯片放映示例

投影存储在 USB 存储器等设备上的图像和视频

幻灯片放映基本操作

启动和关闭幻灯片放映

启动幻灯片放映

关闭幻灯片放映

幻灯片放映基本操作

旋转图像

投影图像文件

投影图像

顺序投影文件夹中的所有图像文件(幻灯片放映)

幻灯片放映的图像文件显示设定和操作设定

附录

连接限制

支持的分辨率

显示色彩

连接数量

其它

使用 Windows Vista 时

从 Windows 照片库投影时的限制

Windows Aero 中的限制

疑难排解

与网络功能有关的问题

无法使用 EasyMP Network Projection 连接

使用 EasyMP Network Projection 建立连接时，投影的图像保持不变，并且投影机不能与另一台计算机建立连接。

EasyMP Network Projection 启动后找不到投影机。

无法以高级连接进行连接

执行多屏幕调节显示时，无法在所需的显示器上显示幻灯片放映。

执行多屏幕调节显示功能后，计算机屏幕上不再显示应用程序。

计算机屏幕上不显示鼠标光标。

与 EasyMP Network Projection 连接时，图像不显示或显示缓慢。

使用 EasyMP Network Projection 建立连接时，无法启动 PowerPoint 幻灯片放映。

使用 EasyMP Network Projection 建立连接后，在运行 Office 应用程序时，屏幕可能不会刷新。

启动 EasyMP Network Projection 时出现错误消息

有关监视和控制的问题

即使投影机出现问题也不发送邮件。

用语解说

常规说明

通告：

索引

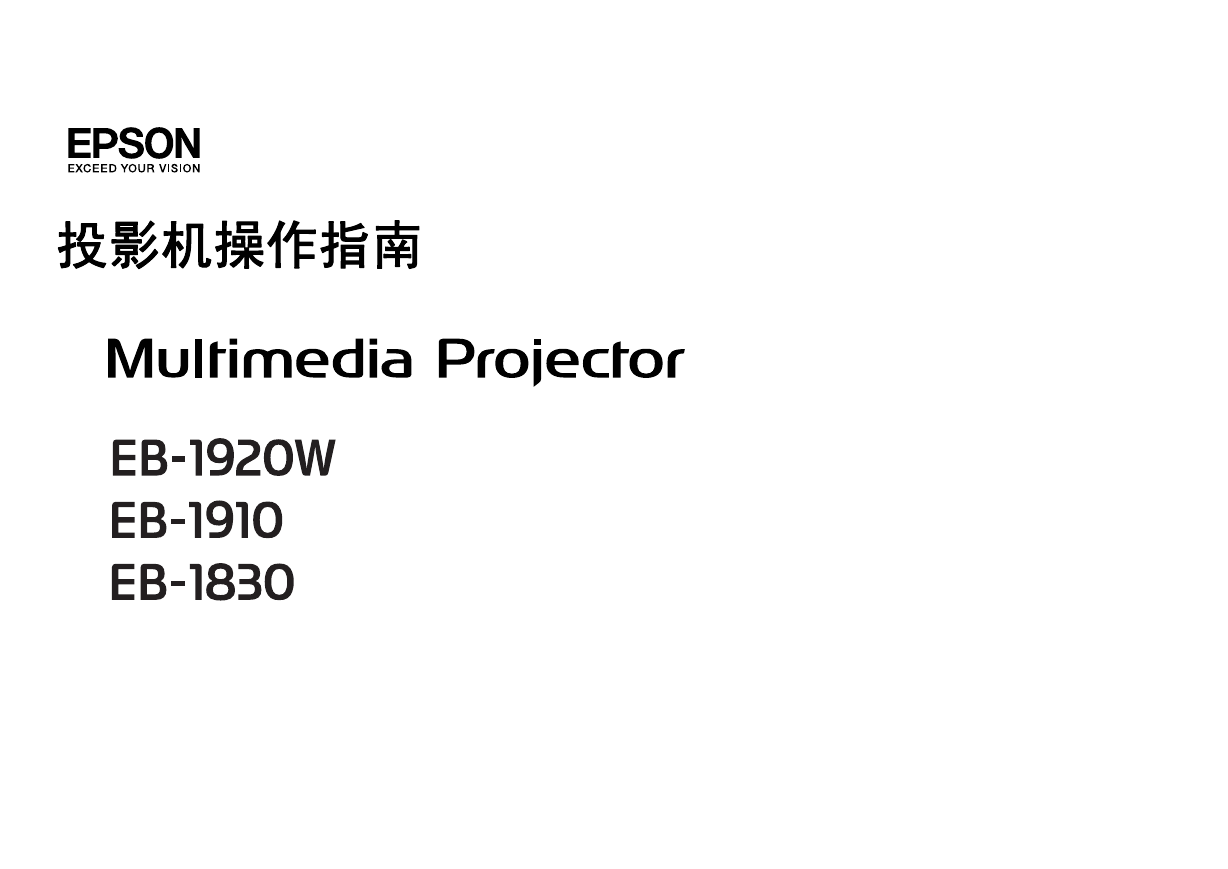

投影机操作指南

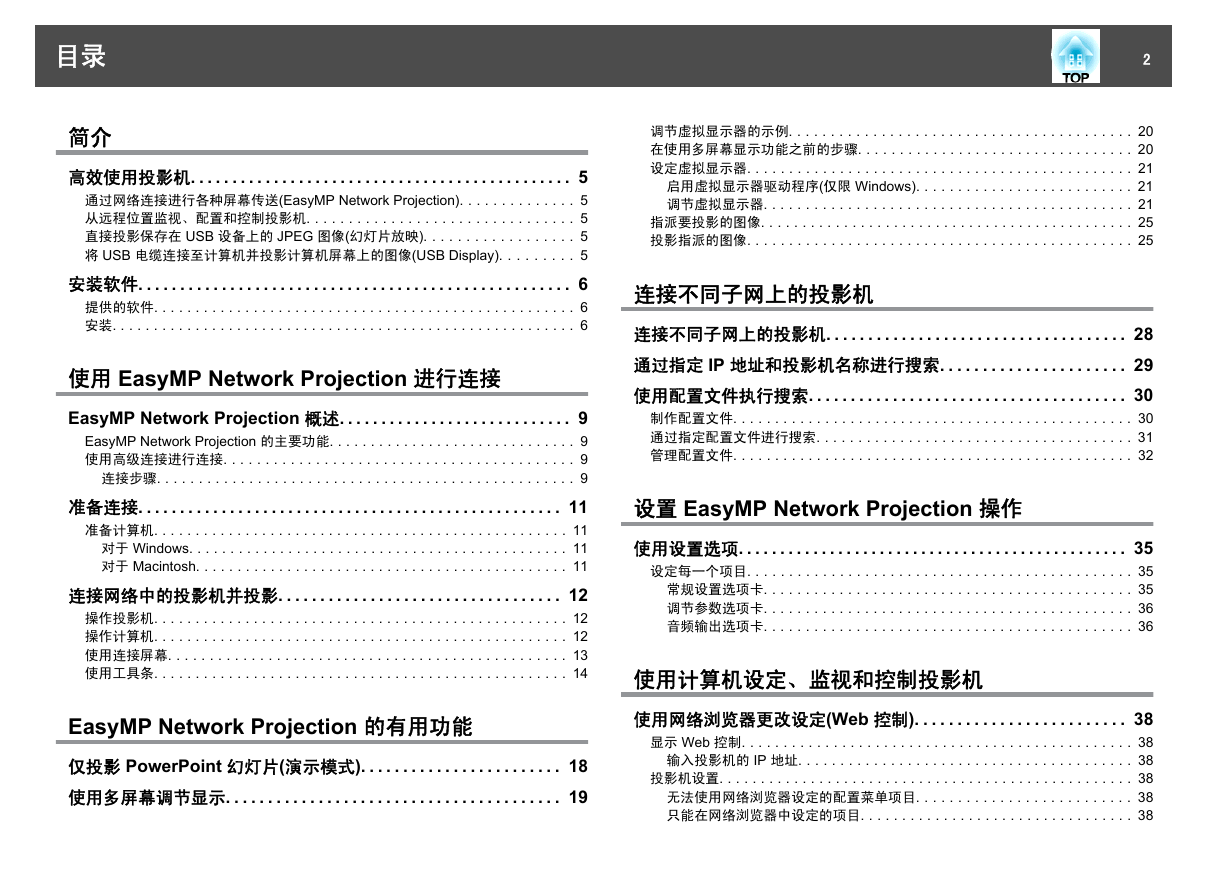

目录简介高效使用投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 通过网络连接进行各种屏幕传送(EasyMP Network Projection). . . . . . . . . . . . . . 5 从远程位置监视、配置和控制投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 直接投影保存在 USB 设备上的 JPEG 图像(幻灯片放映). . . . . . . . . . . . . . . . . . 5 将 USB 电缆连接至计算机并投影计算机屏幕上的图像(USB Display). . . . . . . . . 5 安装软件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 提供的软件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 使用 EasyMP Network Projection 进行连接 EasyMP Network Projection 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 EasyMP Network Projection 的主要功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 使用高级连接进行连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 连接步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 准备连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 准备计算机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 对于 Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 对于 Macintosh. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 连接网络中的投影机并投影. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 操作投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 操作计算机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 使用连接屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 使用工具条. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 EasyMP Network Projection 的有用功能仅投影 PowerPoint 幻灯片(演示模式). . . . . . . . . . . . . . . . . . . . . . . . 18 使用多屏幕调节显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 2 调节虚拟显示器的示例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 在使用多屏幕显示功能之前的步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 设定虚拟显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 启用虚拟显示器驱动程序(仅限 Windows). . . . . . . . . . . . . . . . . . . . . . . . . . 21 调节虚拟显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 指派要投影的图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 投影指派的图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 连接不同子网上的投影机连接不同子网上的投影机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 通过指定 IP 地址和投影机名称进行搜索. . . . . . . . . . . . . . . . . . . . . . 29 使用配置文件执行搜索. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 制作配置文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 通过指定配置文件进行搜索. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 管理配置文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 设置 EasyMP Network Projection 操作使用设置选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 设定每一个项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 常规设置选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 调节参数选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 音频输出选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 使用计算机设定、监视和控制投影机使用网络浏览器更改设定(Web 控制). . . . . . . . . . . . . . . . . . . . . . . . . 38 显示 Web 控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 输入投影机的 IP 地址. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 投影机设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 无法使用网络浏览器设定的配置菜单项目. . . . . . . . . . . . . . . . . . . . . . . . . . 38 只能在网络浏览器中设定的项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

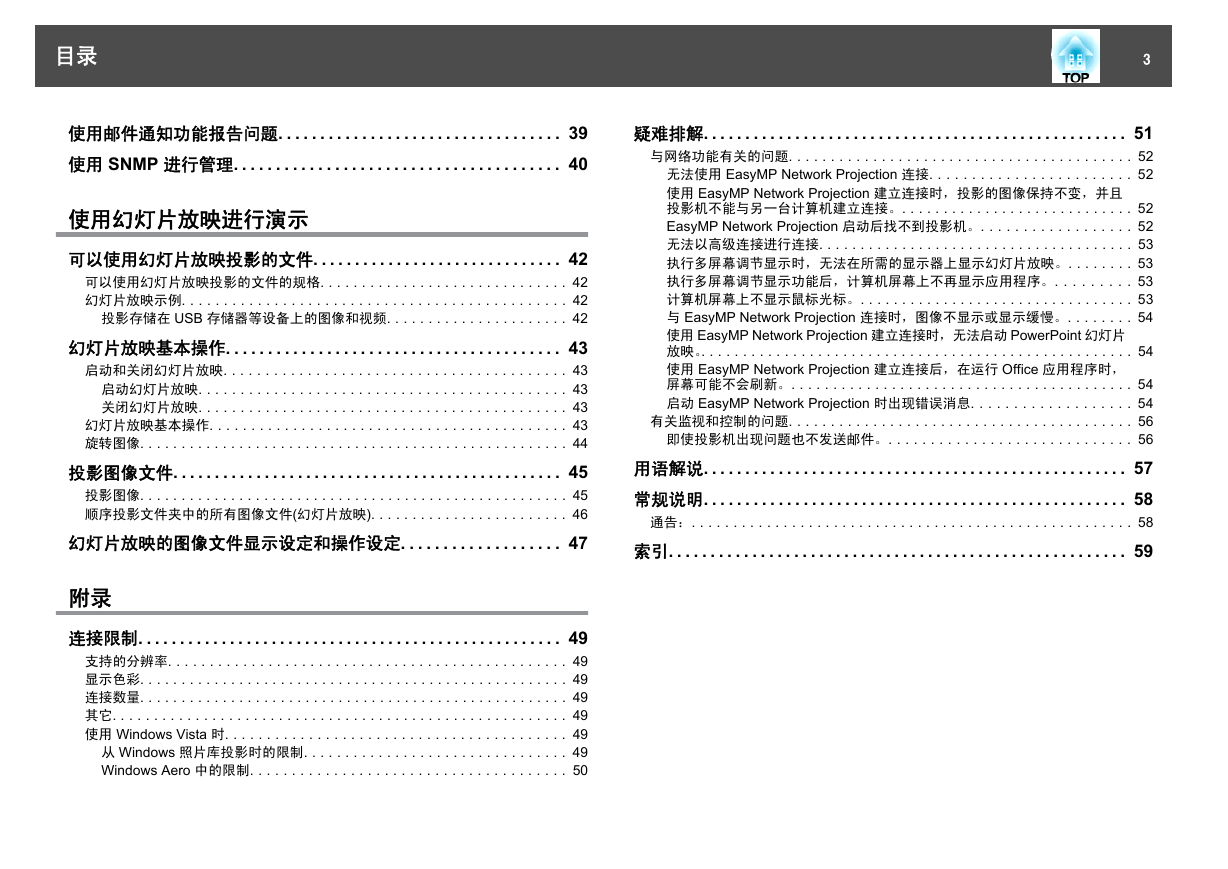

目录 3 疑难排解. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 与网络功能有关的问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 无法使用 EasyMP Network Projection 连接. . . . . . . . . . . . . . . . . . . . . . . . 52 使用 EasyMP Network Projection 建立连接时，投影的图像保持不变，并且投影机不能与另一台计算机建立连接。. . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 EasyMP Network Projection 启动后找不到投影机。. . . . . . . . . . . . . . . . . . 52 无法以高级连接进行连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 执行多屏幕调节显示时，无法在所需的显示器上显示幻灯片放映。. . . . . . . . 53 执行多屏幕调节显示功能后，计算机屏幕上不再显示应用程序。. . . . . . . . . 53 计算机屏幕上不显示鼠标光标。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 与 EasyMP Network Projection 连接时，图像不显示或显示缓慢。. . . . . . . . 54 使用 EasyMP Network Projection 建立连接时，无法启动 PowerPoint 幻灯片放映。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 使用 EasyMP Network Projection 建立连接后，在运行 Office 应用程序时，屏幕可能不会刷新。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 启动 EasyMP Network Projection 时出现错误消息. . . . . . . . . . . . . . . . . . . 54 有关监视和控制的问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 即使投影机出现问题也不发送邮件。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 用语解说. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 常规说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 通告：. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 索引. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 使用邮件通知功能报告问题. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 使用 SNMP 进行管理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 使用幻灯片放映进行演示可以使用幻灯片放映投影的文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 可以使用幻灯片放映投影的文件的规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 幻灯片放映示例. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 投影存储在 USB 存储器等设备上的图像和视频. . . . . . . . . . . . . . . . . . . . . . 42 幻灯片放映基本操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 启动和关闭幻灯片放映. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 启动幻灯片放映. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 关闭幻灯片放映. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 幻灯片放映基本操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 旋转图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 投影图像文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 投影图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 顺序投影文件夹中的所有图像文件(幻灯片放映). . . . . . . . . . . . . . . . . . . . . . . . 46 幻灯片放映的图像文件显示设定和操作设定. . . . . . . . . . . . . . . . . . . 47 附录连接限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 支持的分辨率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 显示色彩. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 连接数量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 其它. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 使用 Windows Vista 时. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 从 Windows 照片库投影时的限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Windows Aero 中的限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

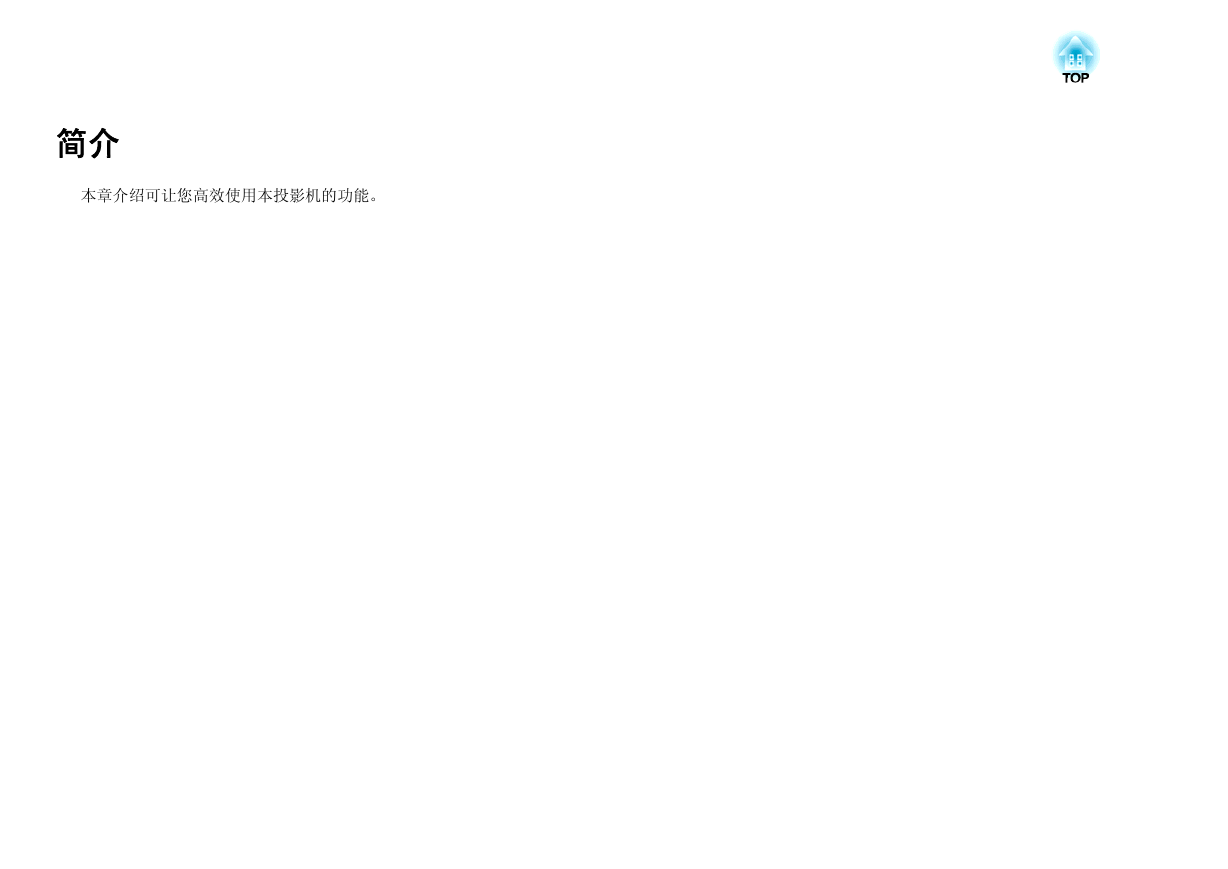

简介本章介绍可让您高效使用本投影机的功能。

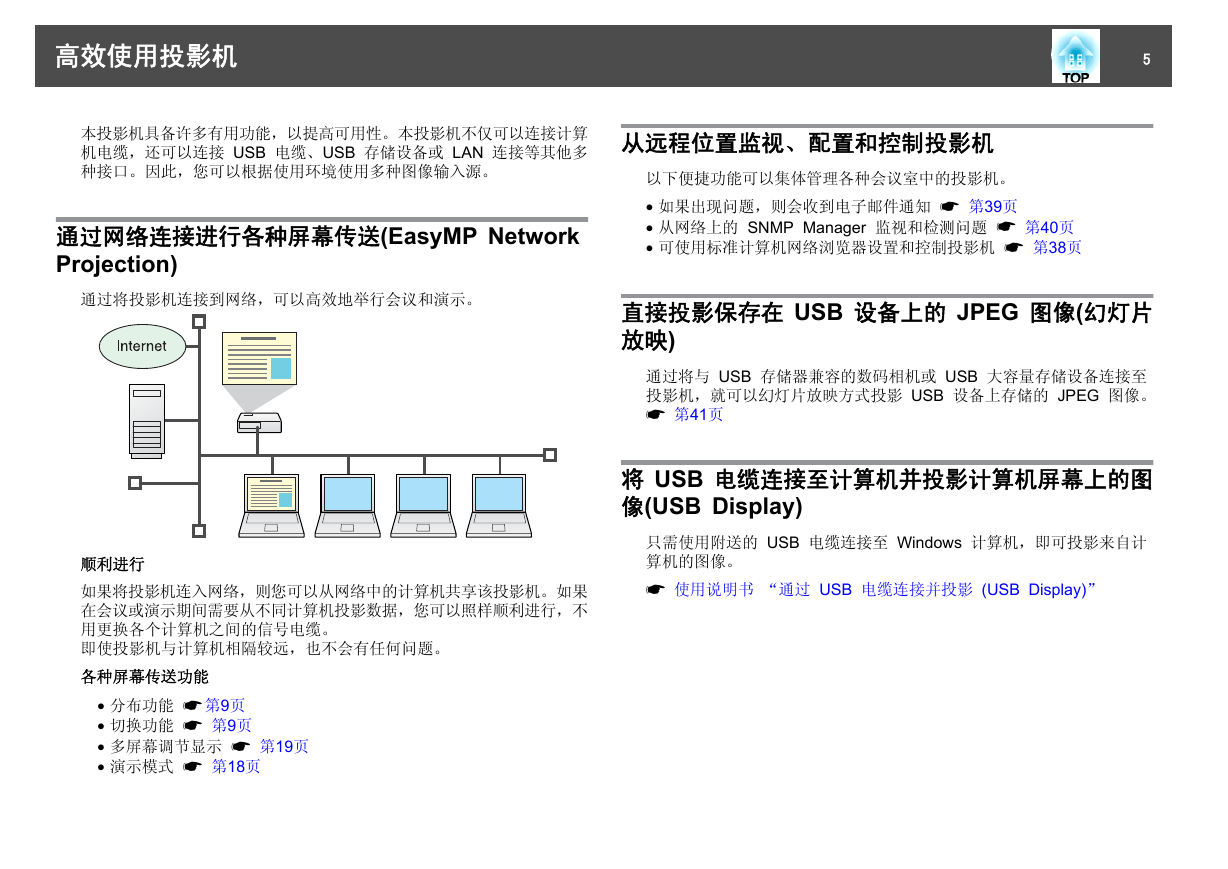

高效使用投影机 5 本投影机具备许多有用功能，以提高可用性。本投影机不仅可以连接计算机电缆，还可以连接 USB 电缆、USB 存储设备或 LAN 连接等其他多种接口。因此，您可以根据使用环境使用多种图像输入源。通过网络连接进行各种屏幕传送(EasyMP Network Projection) 通过将投影机连接到网络，可以高效地举行会议和演示。顺利进行如果将投影机连入网络，则您可以从网络中的计算机共享该投影机。如果在会议或演示期间需要从不同计算机投影数据，您可以照样顺利进行，不用更换各个计算机之间的信号电缆。即使投影机与计算机相隔较远，也不会有任何问题。各种屏幕传送功能 • 分布功能 s 第9页 • 切换功能 s 第9页 • 多屏幕调节显示 s 第19页 • 演示模式 s 第18页从远程位置监视、配置和控制投影机以下便捷功能可以集体管理各种会议室中的投影机。 • 如果出现问题，则会收到电子邮件通知 s 第39页 • 从网络上的 SNMP Manager 监视和检测问题 s 第40页 • 可使用标准计算机网络浏览器设置和控制投影机 s 第38页直接投影保存在 USB 设备上的 JPEG 图像(幻灯片放映) 通过将与 USB 存储器兼容的数码相机或 USB 大容量存储设备连接至投影机，就可以幻灯片放映方式投影 USB 设备上存储的 JPEG 图像。 s 第41页将 USB 电缆连接至计算机并投影计算机屏幕上的图像(USB Display) 只需使用附送的 USB 电缆连接至 Windows 计算机，即可投影来自计算机的图像。 s 使用说明书 “通过 USB 电缆连接并投影 (USB Display)”

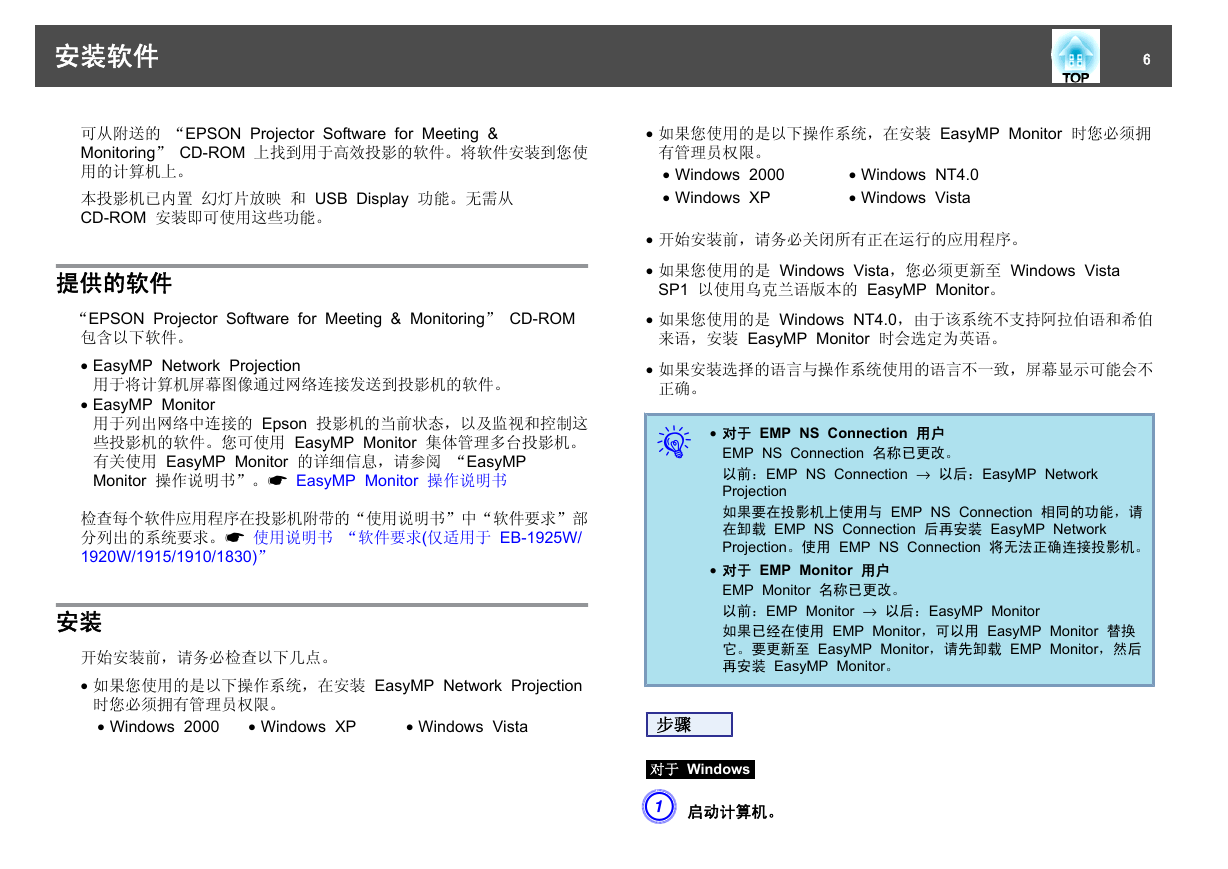

安装软件 6 可从附送的 “EPSON Projector Software for Meeting & Monitoring” CD-ROM 上找到用于高效投影的软件。将软件安装到您使用的计算机上。本投影机已内置幻灯片放映和 USB Display 功能。无需从 CD-ROM 安装即可使用这些功能。提供的软件 “EPSON Projector Software for Meeting & Monitoring” CD-ROM 包含以下软件。 • EasyMP Network Projection 用于将计算机屏幕图像通过网络连接发送到投影机的软件。 • EasyMP Monitor 用于列出网络中连接的 Epson 投影机的当前状态，以及监视和控制这些投影机的软件。您可使用 EasyMP Monitor 集体管理多台投影机。有关使用 EasyMP Monitor 的详细信息，请参阅 “EasyMP Monitor 操作说明书”。s EasyMP Monitor 操作说明书检查每个软件应用程序在投影机附带的“使用说明书”中“软件要求”部分列出的系统要求。s 使用说明书 “软件要求(仅适用于 EB-1925W/ 1920W/1915/1910/1830)” • 如果您使用的是以下操作系统，在安装 EasyMP Monitor 时您必须拥有管理员权限。 • Windows 2000 • Windows XP • Windows NT4.0 • Windows Vista • 开始安装前，请务必关闭所有正在运行的应用程序。 • 如果您使用的是 Windows Vista，您必须更新至 Windows Vista SP1 以使用乌克兰语版本的 EasyMP Monitor。 • 如果您使用的是 Windows NT4.0，由于该系统不支持阿拉伯语和希伯来语，安装 EasyMP Monitor 时会选定为英语。 • 如果安装选择的语言与操作系统使用的语言不一致，屏幕显示可能会不正确。 q • 对于 EMP NS Connection 用户 EMP NS Connection 名称已更改。以前：EMP NS Connection _ 以后：EasyMP Network Projection 如果要在投影机上使用与 EMP NS Connection 相同的功能，请在卸载 EMP NS Connection 后再安装 EasyMP Network Projection。使用 EMP NS Connection 将无法正确连接投影机。 • 对于 EMP Monitor 用户 EMP Monitor 名称已更改。以前：EMP Monitor _ 以后：EasyMP Monitor 如果已经在使用 EMP Monitor，可以用 EasyMP Monitor 替换它。要更新至 EasyMP Monitor，请先卸载 EMP Monitor，然后再安装 EasyMP Monitor。安装开始安装前，请务必检查以下几点。 • 如果您使用的是以下操作系统，在安装 EasyMP Network Projection 时您必须拥有管理员权限。 • Windows 2000 • Windows XP • Windows Vista 步骤对于 Windows A 启动计算机。

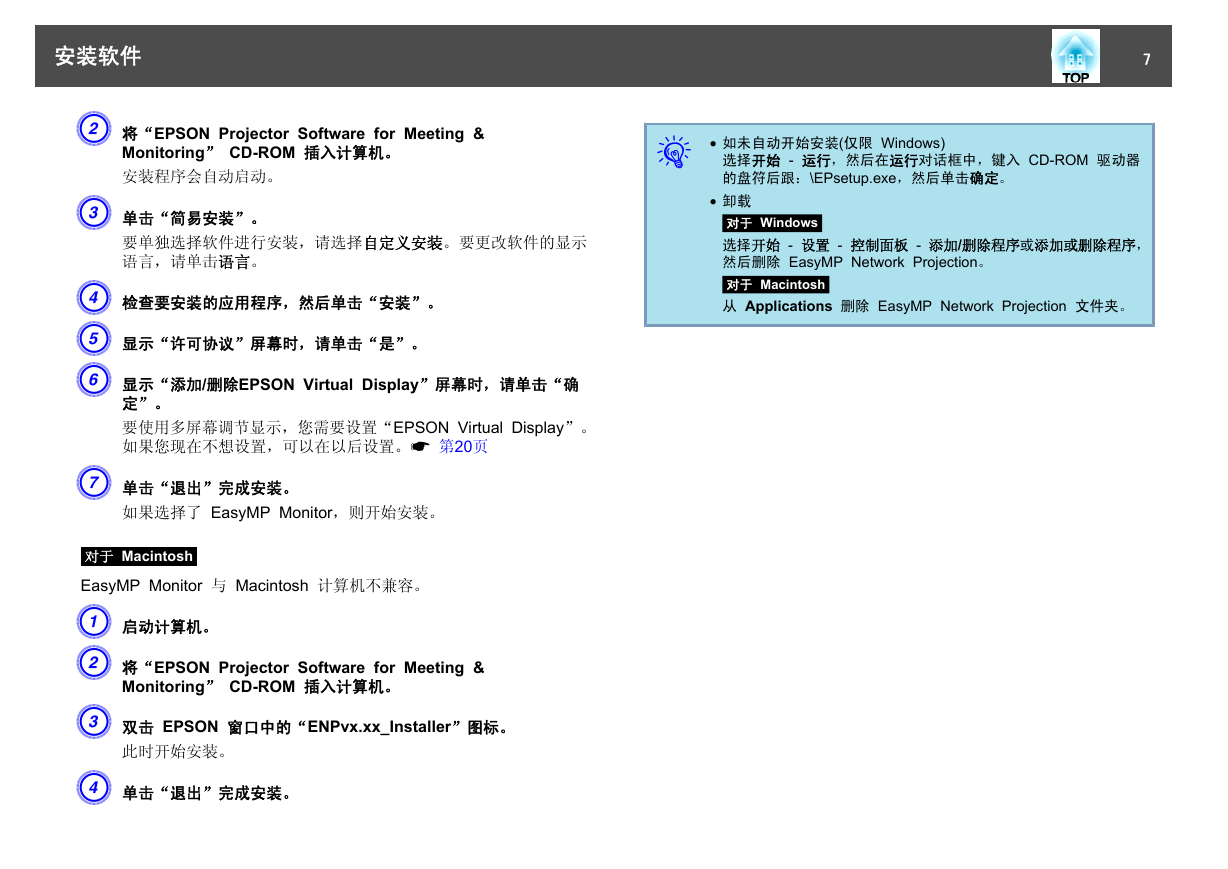

安装软件 7 q • 如未自动开始安装(仅限 Windows) 选择开始 - 运行，然后在运行对话框中，键入 CD-ROM 驱动器的盘符后跟：\EPsetup.exe，然后单击确定。 • 卸载对于 Windows 选择开始 - 设置 - 控制面板 - 添加/删除程序或添加或删除程序，然后删除 EasyMP Network Projection。对于 Macintosh 从 Applications 删除 EasyMP Network Projection 文件夹。 B 将“EPSON Projector Software for Meeting & Monitoring” CD-ROM 插入计算机。安装程序会自动启动。 C 单击“简易安装”。要单独选择软件进行安装，请选择自定义安装。要更改软件的显示语言，请单击语言。 D 检查要安装的应用程序，然后单击“安装”。 E 显示“许可协议”屏幕时，请单击“是”。 F 显示“添加/删除EPSON Virtual Display”屏幕时，请单击“确定”。要使用多屏幕调节显示，您需要设置“EPSON Virtual Display”。如果您现在不想设置，可以在以后设置。s 第20页 G 单击“退出”完成安装。如果选择了 EasyMP Monitor，则开始安装。对于 Macintosh EasyMP Monitor 与 Macintosh 计算机不兼容。 A 启动计算机。 B 将“EPSON Projector Software for Meeting & Monitoring” CD-ROM 插入计算机。 C 双击 EPSON 窗口中的“ENPvx.xx_Installer”图标。此时开始安装。 D 单击“退出”完成安装。

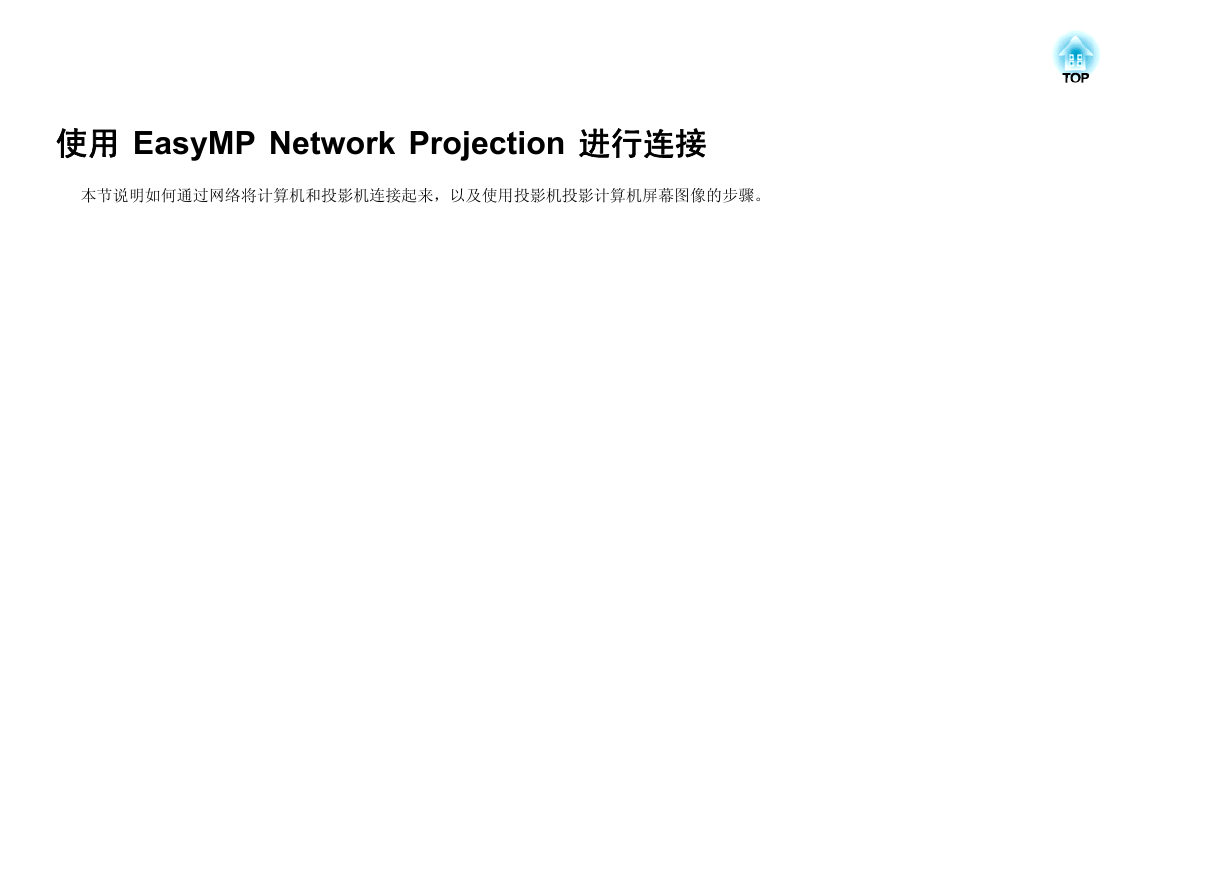

使用 EasyMP Network Projection 进行连接本节说明如何通过网络将计算机和投影机连接起来，以及使用投影机投影计算机屏幕图像的步骤。
