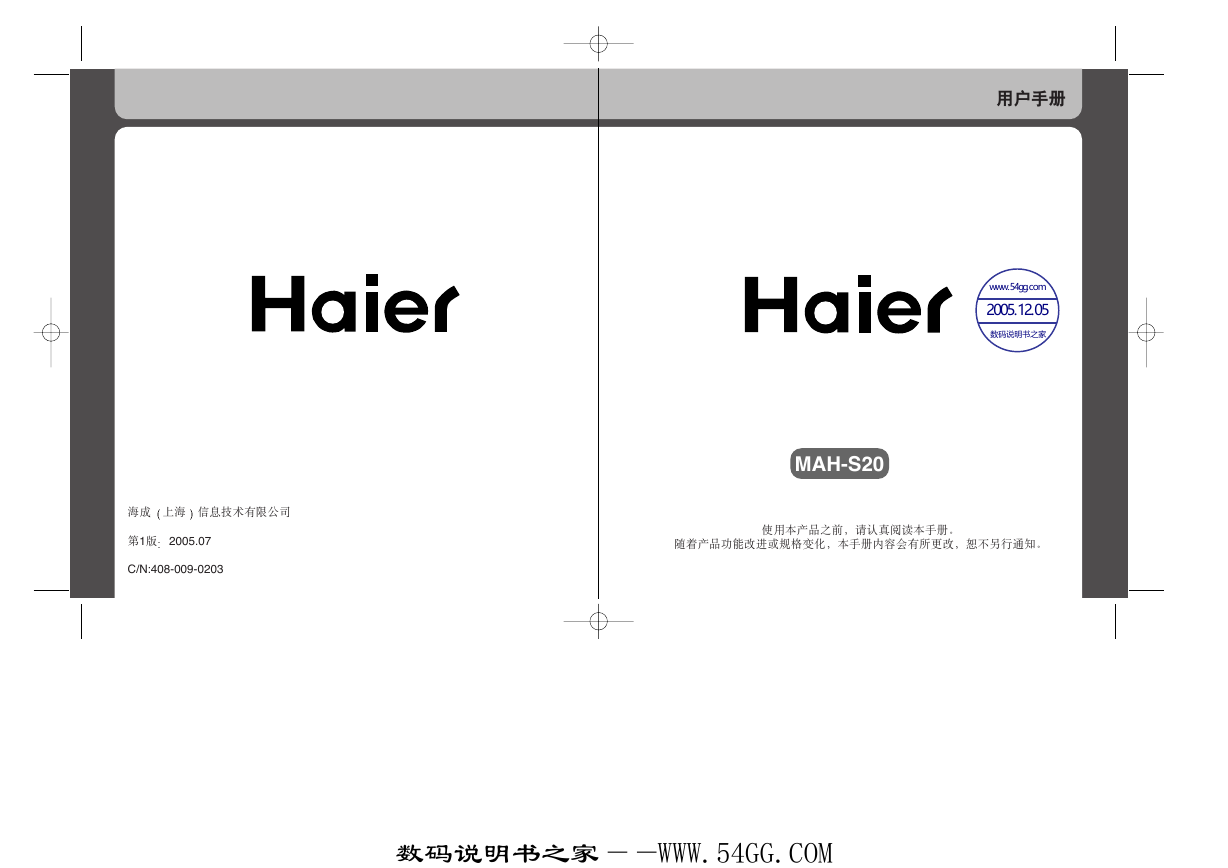

海成上海信息技术有限公司第1版 2005.07 C/N:408-009-0203 MAH-S20 随着产品功能改进或规格变化，本手册内容会有所更改，恕不另行通知。使用本产品之前，请认真阅读本手册。数码说明书之家——WWW.54GG.COM

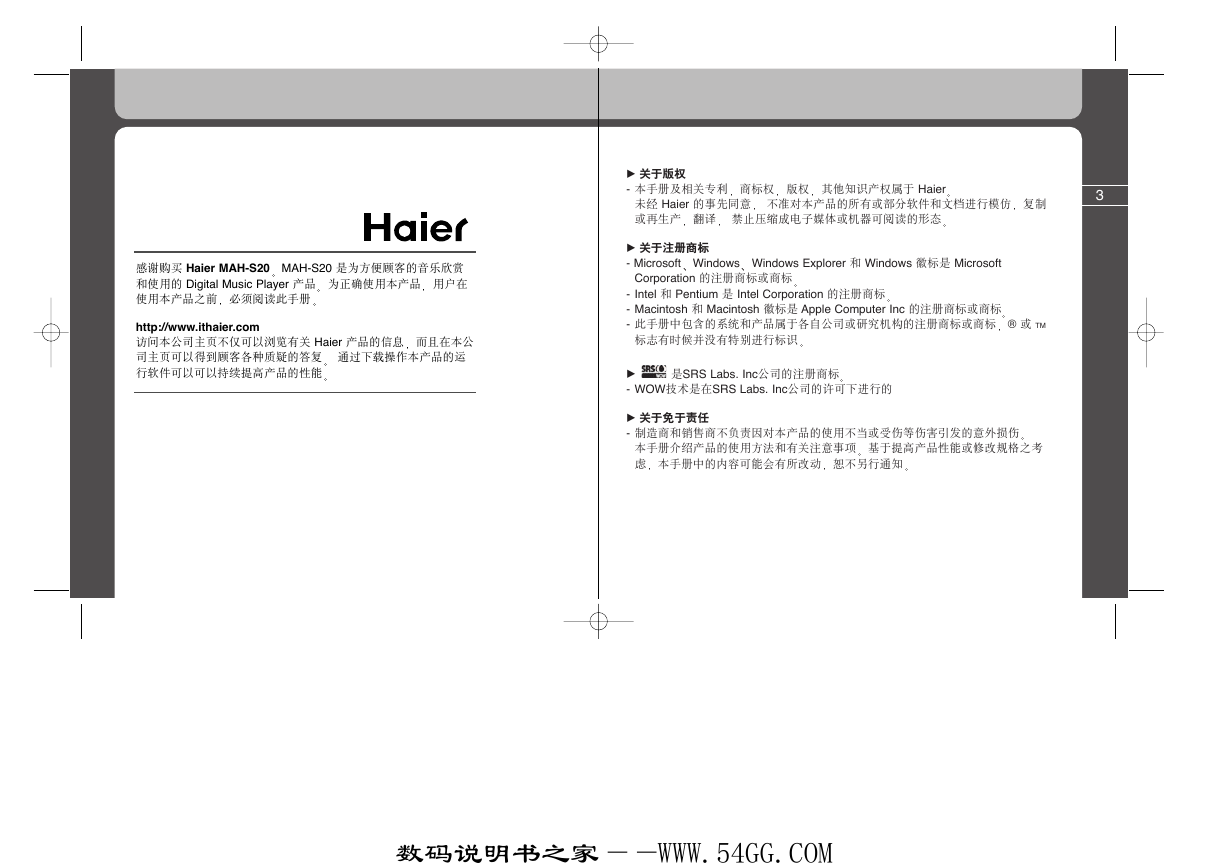

感谢购买 Haier MAH-S20 MAH-S20 是为方便顾客的音乐欣赏和使用的 Digital Music Player 产品为正确使用本产品用户在使用本产品之前必须阅读此手册 http://www.ithaier.com 访问本公司主页不仅可以浏览有关 Haier 产品的信息而且在本公司主页可以得到顾客各种质疑的答复通过下载操作本产品的运行软件可以可以持续提高产品的性能 B - 本手册及相关专利商标权版权其他知识产权属于 Haier 未经 Haier 的事先同意不准对本产品的所有或部分软件和文档进行模仿复制或再生产翻译禁止压缩成电子媒体或机器可阅读的形态 3 B - Microsoft Windows Windows Explorer 和 Windows 徽标是 Microsoft Corporation 的注册商标或商标 - Intel 和 Pentium 是 Intel Corporation 的注册商标 - Macintosh 和 Macintosh 徽标是 Apple Computer Inc 的注册商标或商标 - 此手册中包含的系统和产品属于各自公司或研究机构的注册商标或商标 ® 或 TM 标志有时候并没有特别进行标识是SRS Labs. Inc公司的注册商标 B - WOW技术是在SRS Labs. Inc公司的许可下进行的 B - 制造商和销售商不负责因对本产品的使用不当或受伤等伤害引发的意外损伤本手册介绍产品的使用方法和有关注意事项基于提高产品性能或修改规格之考虑本手册中的内容可能会有所改动恕不另行通知数码说明书之家——WWW.54GG.COM

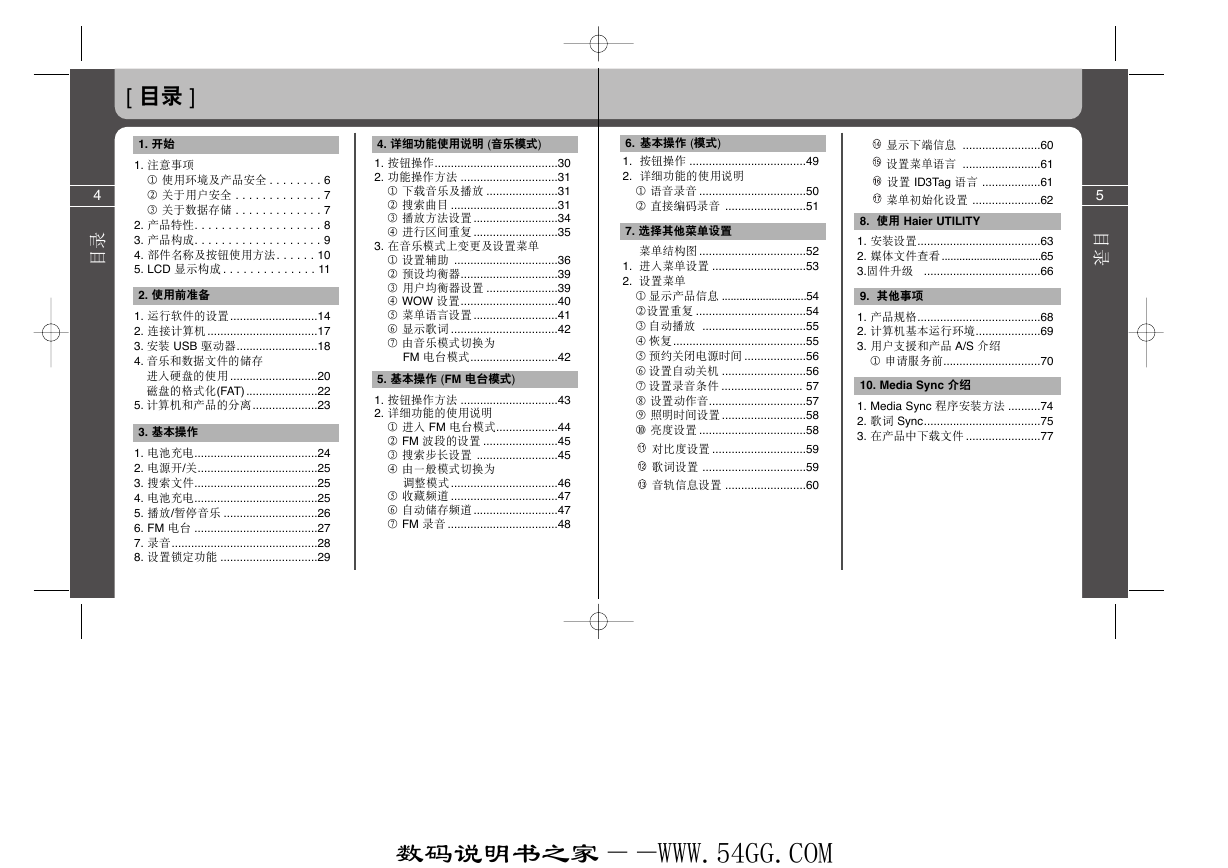

4 录目 [ ] 1. 1. 注意事项 ① 使用环境及产品安全 . . . . . . . . 6 ② 关于用户安全 . . . . . . . . . . . . . 7 ③ 关于数据存储 . . . . . . . . . . . . . 7 2. 产品特性. . . . . . . . . . . . . . . . . . . 8 3. 产品构成. . . . . . . . . . . . . . . . . . . 9 4. 部件名称及按钮使用方法. . . . . . 10 5. LCD 显示构成 . . . . . . . . . . . . . . 11 2. 1. 运行软件的设置...........................14 2. 连接计算机 ..................................17 3. 安装 USB 驱动器.........................18 4. 音乐和数据文件的储存进入硬盘的使用 ...........................20 磁盘的格式化(FAT) ......................22 5. 计算机和产品的分离....................23 3. 1. 电池充电......................................24 2. 电源开/关.....................................25 3. 搜索文件......................................25 4. 电池充电......................................25 5. 播放/暂停音乐 .............................26 6. FM 电台 ......................................27 7. 录音.............................................28 8. 设置锁定功能 ..............................29 4. () 1. 按钮操作......................................30 2. 功能操作方法 ..............................31 ① 下载音乐及播放 ......................31 ② 搜索曲目 .................................31 ③ 播放方法设置 ..........................34 ④ 进行区间重复 ..........................35 3. 在音乐模式上变更及设置菜单 ① 设置辅助 ................................36 ② 预设均衡器..............................39 ③ 用户均衡器设置 ......................39 ④ WOW 设置..............................40 ⑤ 菜单语言设置 ..........................41 ⑥ 显示歌词 .................................42 ⑦ 由音乐模式切换为 FM 电台模式...........................42 5. (FM ) 1. 按钮操作方法 ..............................43 2. 详细功能的使用说明 ① 进入 FM 电台模式...................44 ② FM 波段的设置 .......................45 ③ 搜索步长设置 .........................45 ④ 由一般模式切换为调整模式 .................................46 ⑤ 收藏频道 .................................47 ⑥ 自动储存频道 ..........................47 ⑦ FM 录音 ..................................48 6. () 1. 按钮操作 ....................................49 2. 详细功能的使用说明 ① 语音录音 .................................50 ② 直接编码录音 .........................51 7. 菜单结构图 .................................52 1. 进入菜单设置 .............................53 2. 设置菜单 ① 显示产品信息 .............................54 ②设置重复 ..................................54 ③ 自动播放 ................................55 ④ 恢复.........................................55 ⑤ 预约关闭电源时间 ...................56 ⑥ 设置自动关机 ..........................56 ⑦ 设置录音条件 ......................... 57 ⑧ 设置动作音..............................57 ⑨ 照明时间设置 ..........................58 ⑩ 亮度设置 .................................58 对比度设置 .............................59 歌词设置 ................................59 音轨信息设置 .........................60 5 目录显示下端信息 ........................60 设置菜单语言 ........................61 设置 ID3Tag 语言 ..................61 菜单初始化设置 .....................62 8. Haier UTILITY 1. 安装设置......................................63 2. 媒体文件查看..................................65 3.固件升级 ....................................66 9. 1. 产品规格......................................68 2. 计算机基本运行环境....................69 3. 用户支援和产品 A/S 介绍 ① 申请服务前..............................70 10. Media Sync 1. Media Sync 程序安装方法 ..........74 2. 歌词 Sync....................................75 3. 在产品中下载文件 .......................77 数码说明书之家——WWW.54GG.COM

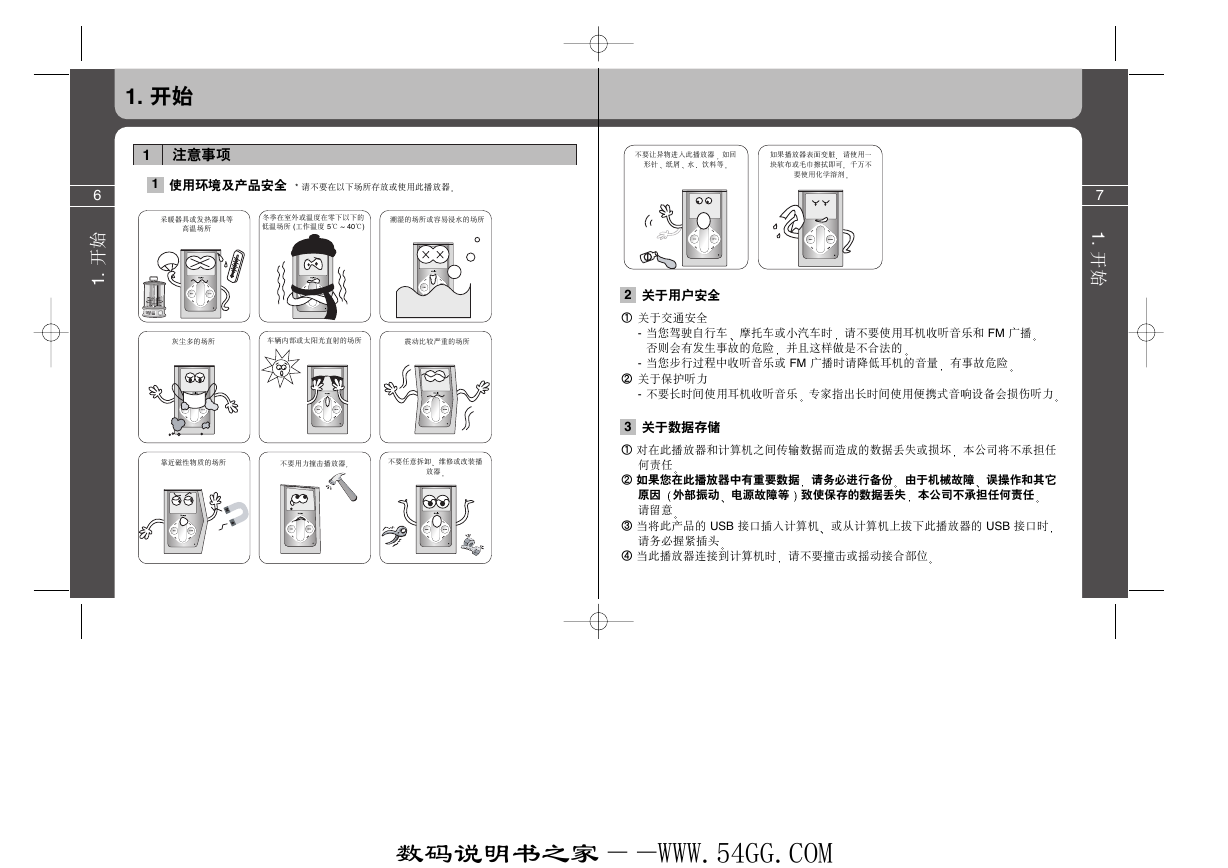

1. 1 1 * 请不要在以下场所存放或使用此播放器采暖器具或发热器具等高温场所冬季在室外或温度在零下以下的低温场所 (工作温度 5℃ ~ 40℃) 潮湿的场所或容易浸水的场所 6 始开 . 1 灰尘多的场所车辆内部或太阳光直射的场所震动比较严重的场所靠近磁性物质的场所不要用力撞击播放器不要任意拆卸维修或改装播放器 7 1 . 开始不要让异物进入此播放器如回形针纸屑水饮料等如果播放器表面变脏请使用一块软布或毛巾擦拭即可千万不要使用化学溶剂 2 关于交通安全 - 当您驾驶自行车摩托车或小汽车时请不要使用耳机收听音乐和 FM 广播否则会有发生事故的危险并且这样做是不合法的 - 当您步行过程中收听音乐或 FM 广播时请降低耳机的音量有事故危险关于保护听力 - 不要长时间使用耳机收听音乐专家指出长时间使用便携式音响设备会损伤听力 3 对在此播放器和计算机之间传输数据而造成的数据丢失或损坏本公司将不承担任何责任请留意当将此产品的 USB 接口插入计算机或从计算机上拔下此播放器的 USB 接口时请务必握紧插头当此播放器连接到计算机时请不要撞击或摇动接合部位数码说明书之家——WWW.54GG.COM

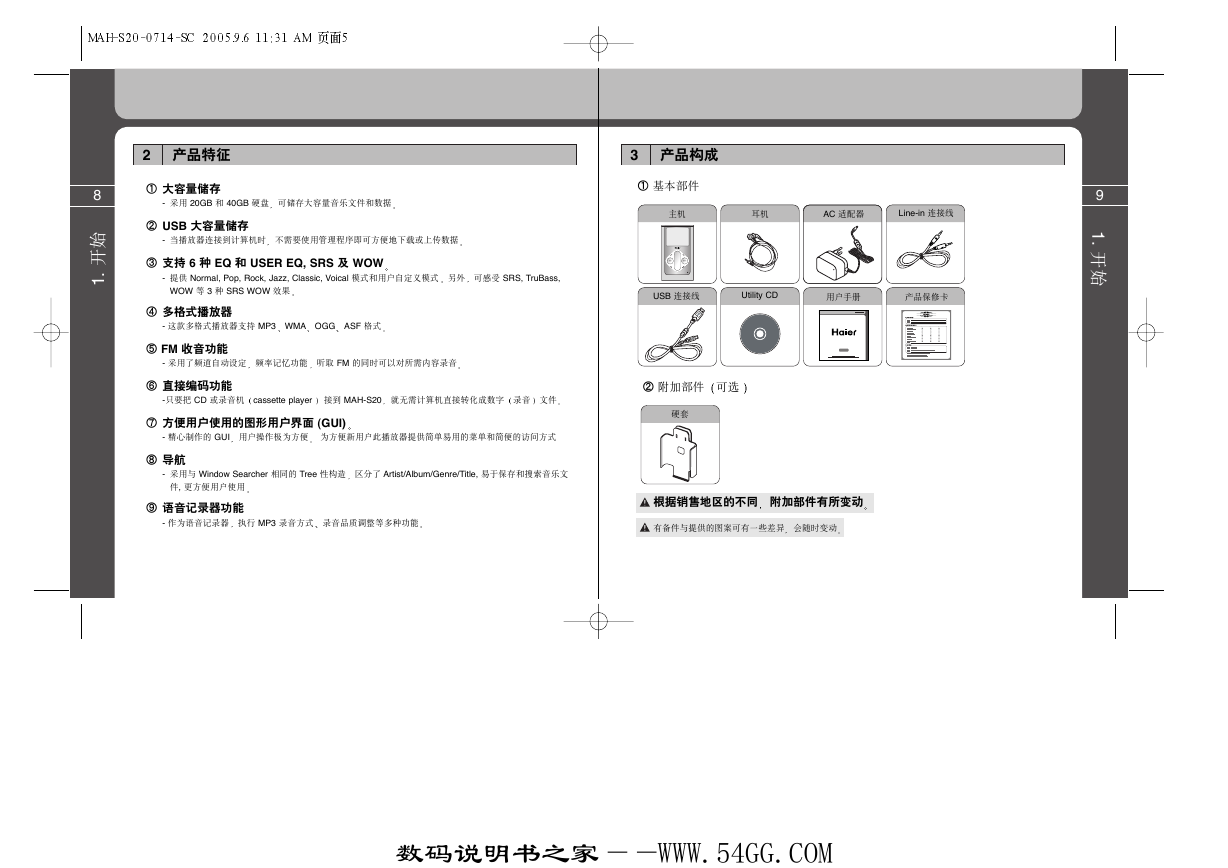

8 始开 . 1 2 - 采用 20GB 和 40GB 硬盘可储存大容量音乐文件和数据 USB - 当播放器连接到计算机时不需要使用管理程序即可方便地下载或上传数据 6 EQ USER EQ, SRS WOW - 提供 Normal, Pop, Rock, Jazz, Classic, Voical 模式和用户自定义模式另外可感受 SRS, TruBass, WOW 等 3 种 SRS WOW 效果 - 这款多格式播放器支持 MP3 WMA OGG ASF 格式 FM - 采用了频道自动设定频率记忆功能听取 FM 的同时可以对所需内容录音 -只要把 CD 或录音机 cassette player 接到 MAH-S20 就无需计算机直接转化成数字录音文件 (GUI) - 精心制作的 GUI 用户操作极为方便为方便新用户此播放器提供简单易用的菜单和简便的访问方式 - 采用与 Window Searcher 相同的 Tree 性构造区分了 Artist/Album/Genre/Title, 易于保存和搜索音乐文件, 更方便用户使用 - 作为语音记录器执行 MP3 录音方式录音品质调整等多种功能 3 基本部件主机耳机 AC 适配器 Line-in 连接线 USB 连接线 Utility CD 用户手册产品保修卡 1´ 2´ 3´ 9 1 . 开始附加部件可选硬套有备件与提供的图案可有一些差异会随时变动数码说明书之家——WWW.54GG.COM

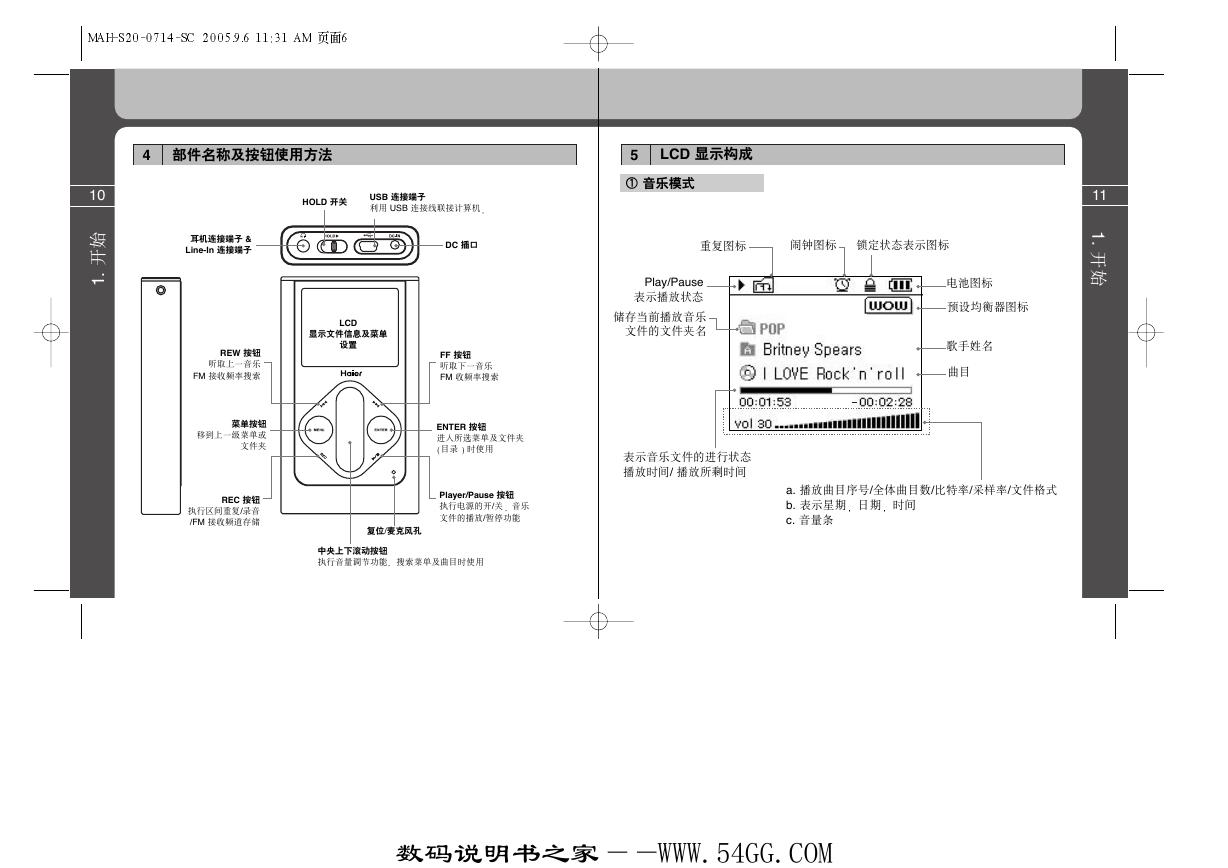

4 HOLD USB 利用 USB 连接线联接计算机 5 LCD & Line-In DC 重复图标闹钟图标锁定状态表示图标 10 始开 . 1 11 1 . 开始电池图标预设均衡器图标歌手姓名曲目 LCD Play/Pause 表示播放状态储存当前播放音乐文件的文件夹名 REW 听取上一音乐 FM 接收频率搜索移到上一级菜单或文件夹 REC 执行区间重复/录音 /FM 接收频道存储 FF 听取下一音乐 FM 收频率搜索 ENTER 进入所选菜单及文件夹目录时使用 Player/Pause 执行电源的开/关音乐文件的播放/暂停功能 / 执行音量调节功能搜索菜单及曲目时使用表示音乐文件的进行状态播放时间/ 播放所剩时间 a. 播放曲目序号/全体曲目数/比特率/采样率/文件格式 b. 表示星期日期时间 c. 音量条数码说明书之家——WWW.54GG.COM

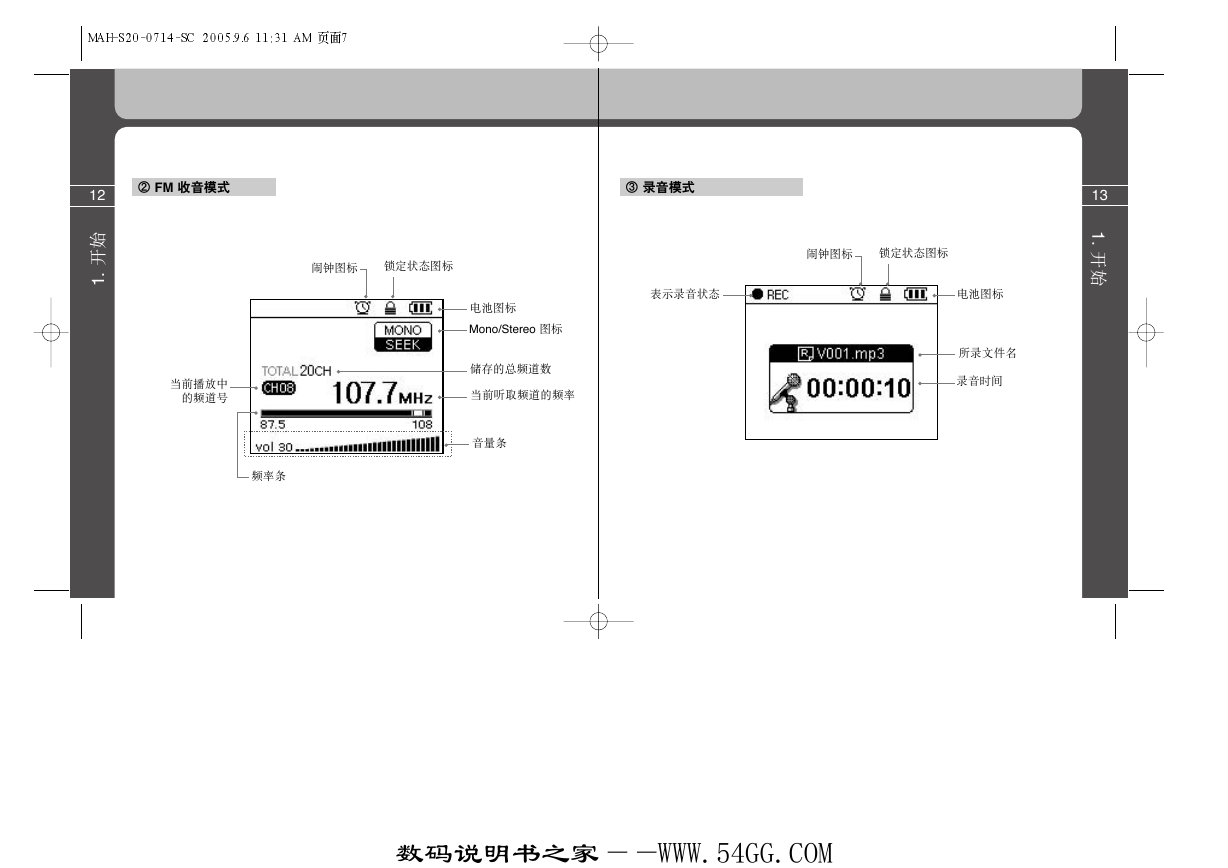

12 始开 . 1 FM 闹钟图标锁定状态图标闹钟图标锁定状态图标表示录音状态电池图标 Mono/Stereo 图标储存的总频道数当前听取频道的频率音量条当前播放中的频道号频率条 13 1 . 开始电池图标所录文件名录音时间数码说明书之家——WWW.54GG.COM

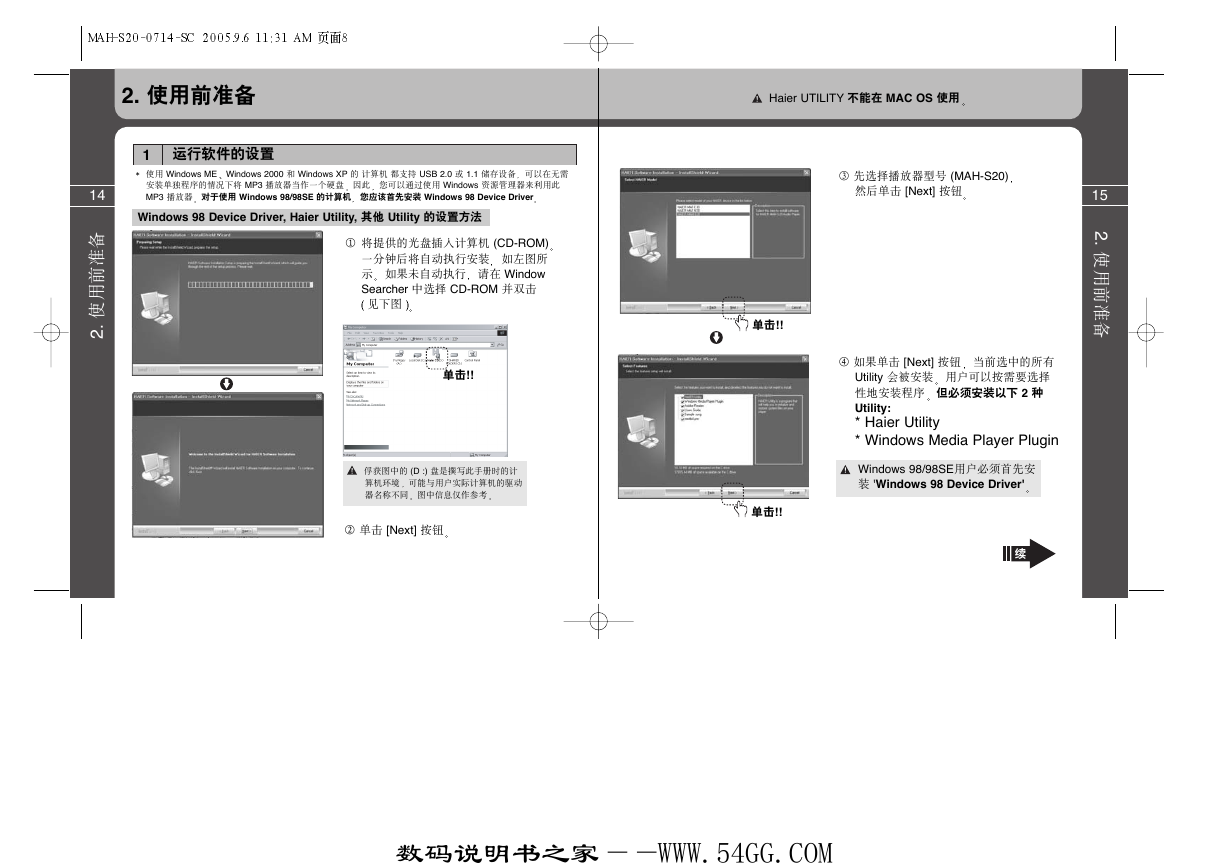

14 备准前用使 . 2 2. 1 ＊使用 Windows ME Windows 2000 和 Windows XP 的计算机都支持 USB 2.0 或 1.1 储存设备可以在无需安装单独程序的情况下将 MP3 播放器当作一个硬盘因此您可以通过使用 Windows 资源管理器来利用此 MP3 播放器 Windows 98/98SE Windows 98 Device Driver Windows 98 Device Driver, Haier Utility, Utility Haier UTILITY MAC OS ③ 先选择播放器型号 (MAH-S20) 然后单击 [Next] 按钮 ① 将提供的光盘插入计算机 (CD-ROM) 一分钟后将自动执行安装如左图所示如果未自动执行请在 Window Searcher 中选择 CD-ROM 并双击见下图 !! 俘获图中的 (D :) 盘是撰写此手册时的计算机环境可能与用户实际计算机的驱动器名称不同图中信息仅作参考 ② 单击 [Next] 按钮 !! !! ④ 如果单击 [Next] 按钮当前选中的所有 Utility 会被安装用户可以按需要选择性地安装程序 2 Utility: * Haier Utility * Windows Media Player Plugin Windows 98/98SE用户必须首先安装 'Windows 98 Device Driver' 15 2 . 使用前准备数码说明书之家——WWW.54GG.COM
