随着半导体器件和电路技术的最新发展，如今 D 类音频放大器在电视/家庭娱乐，音响设备和高性能便携式音频应用中得到广泛的应用。高效率，低失真，以及优异的音频性能都是 D 类放大器在这些新兴的大功率应用中得到广泛应用的关键驱动因素。然而，如果输出功率桥接电路中的 MOSFET 如果选择不当，D 类放大器的上述这些性能将会大打折扣，特别是输出功率比较大的时候。因此，要设计一款具有最佳性能的 D 类放大器，设计师正确理解驱动喇叭的器件关键参数以及它们如何影响音频放大器的性能是至关重要的。如我们所知，D 类放大器是一种开关型放大器，它分别由一个脉冲宽度调制器(PWM)，一个功率桥电路和一个低通滤波器组成，如图 1 所示。为了实现放大器的最佳性能，必须对功率桥中的开关进行优化，使得功率损耗、延迟时间、电压和电流毛刺都保持最小。因此，在这类放大器设计中，需要采用的开关应该具有低压降、高速的开关时间以及很低寄生电感。虽然这种开关有多种选择，但已证明 MOSFET 是用于这类放大器的最好开关，原因在于其开关速度。由于它是多数载流子器件，与 IGBT 或 BJT 这类器件相比，其开关时间比较快。但是要使 D 类放大器实现最好性能，所选的 MOSFET 必须能够提供最低的功、最小的延迟和瞬态开关毛刺。于是，所选的 MOSFET 参数必须最优。关键的参数包括包括漏源击穿电压 BVDSS，静态漏源通态电阻 RDS(on)，栅极电荷 Qg，体二极管反向恢复电荷 Qrr，内部栅极电阻 RG(int)，最大结温 TJ(max)，以及封

装参数。这些参数的适当选择将会实现最低的功耗，改进放大器的效率，实现低失真和更好的 EMI 性能，以及减小尺寸和/或成本。选择 MOSFET 参数不过，在动手前，重要的是要理解一些基本指标，如放大器输出功率，负载阻抗(如 100W 功率输出到 8Ω阻抗上)，功率桥接电路拓扑架构(全桥还是半桥)，以及调制度(80%-90%)。考虑上述这些因素，第一步是要确定放大器的工作电压。因此这将决定 MOSFET 的额定电压。不过，当选择该额定电压时，还必须考虑其他一些因素，如 MOSFET 的开关峰值电压以及电源的波动等。如果忽略这一点，将会导致放大器的雪崩条件，从而将影响放大器的性能。于是，针对所期望的放大器输出功率和负载阻抗，功率桥电路拓扑结构，调制度，还要考虑到一个与电路相关的附加因子(通常为 10-50%)，最后可以通过方程 1 和方程 2 计算出最小的 BVDSS。且这里，POUT 为输出功率，而 RLOAD 为负载阻抗，M 为调制度。

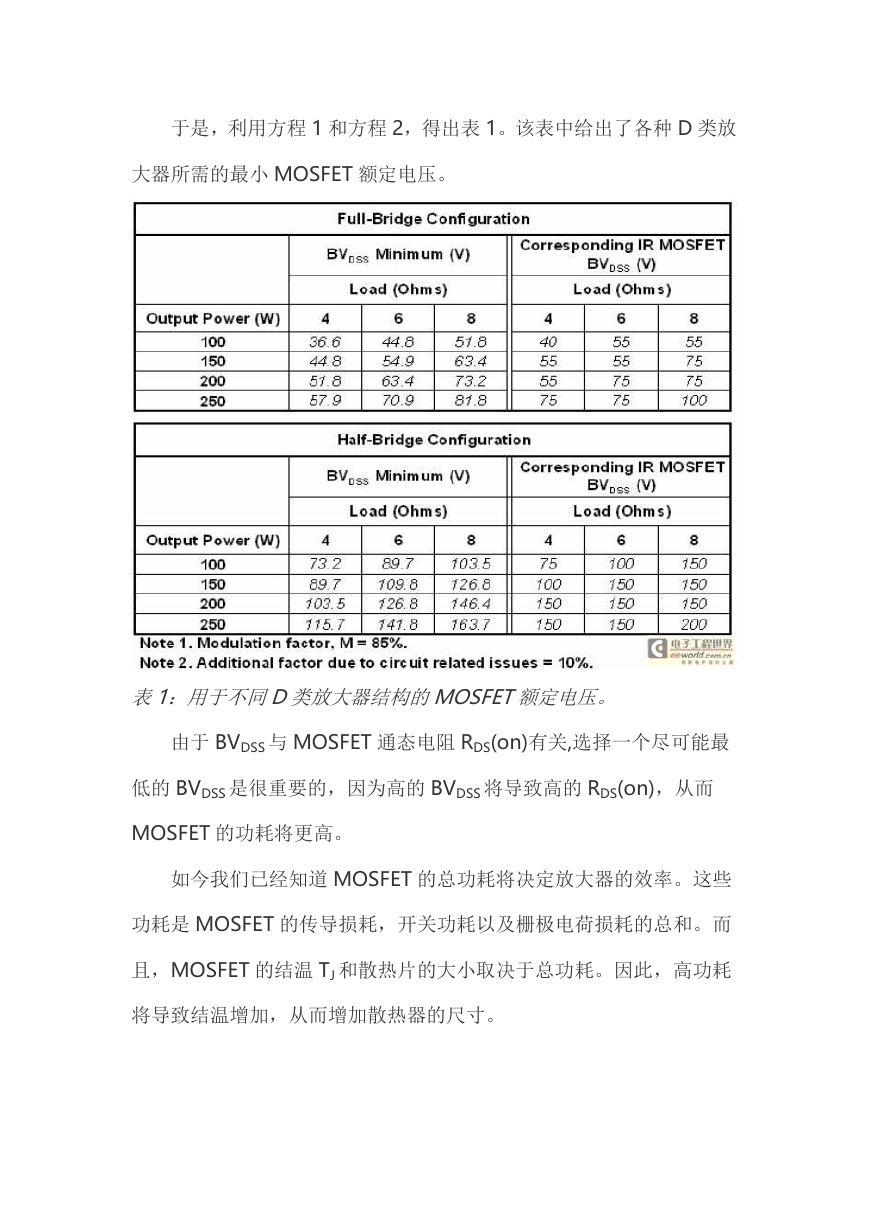

于是，利用方程 1 和方程 2，得出表 1。该表中给出了各种 D 类放大器所需的最小 MOSFET 额定电压。表1：用于不同D类放大器结构的MOSFET额定电压。由于 BVDSS 与 MOSFET 通态电阻 RDS(on)有关,选择一个尽可能最低的 BVDSS 是很重要的，因为高的 BVDSS 将导致高的 RDS(on)，从而 MOSFET 的功耗将更高。如今我们已经知道 MOSFET 的总功耗将决定放大器的效率。这些功耗是 MOSFET 的传导损耗，开关功耗以及栅极电荷损耗的总和。而且，MOSFET 的结温 TJ 和散热片的大小取决于总功耗。因此，高功耗将导致结温增加，从而增加散热器的尺寸。

由于 MOSFET 的传导损耗直接与 RDS(on)有关，对于标准的栅控 MOSFET，通常该参数都将在数据页中给出，条件是 25°C 和 VGS=10V。放大器工作期间，RDS(on)和漏电流决定了 MOSFET 的传导损耗，并可以容易地通过方程 3 计算出来。由于 RDS(on)与温度有关，在热设计中必须注意，以避免热量溢出。此外，所有工作条件下，结温 TJ(max)都不能超过数据页中的规定值。因此，计算 MOSFET 的传导损耗时，必须采用 TJ(max)和最大 I D RMS 电流条件下的 RDS(on)。从图 2 中可看到，较低的 RDS(on)将导致较低的 MOSFET 传导损耗，从而将得到更高的 D 类放大器效率。栅极电荷 Qg 是另一个直接影响 MOSFET 开关损耗的关键参数，较低的 Qg 将导致更快的开关速度和更低的栅极损耗。MOSFET 的开关损耗定义为：开关损耗是 MOSFET 导通和关断时开关时间所引起的，可以简单地通过将开关能量 Esw 与放大器的 PWM 开关频率 fsw 进行相乘而获得：开关能量 Esw 通过下式获得：

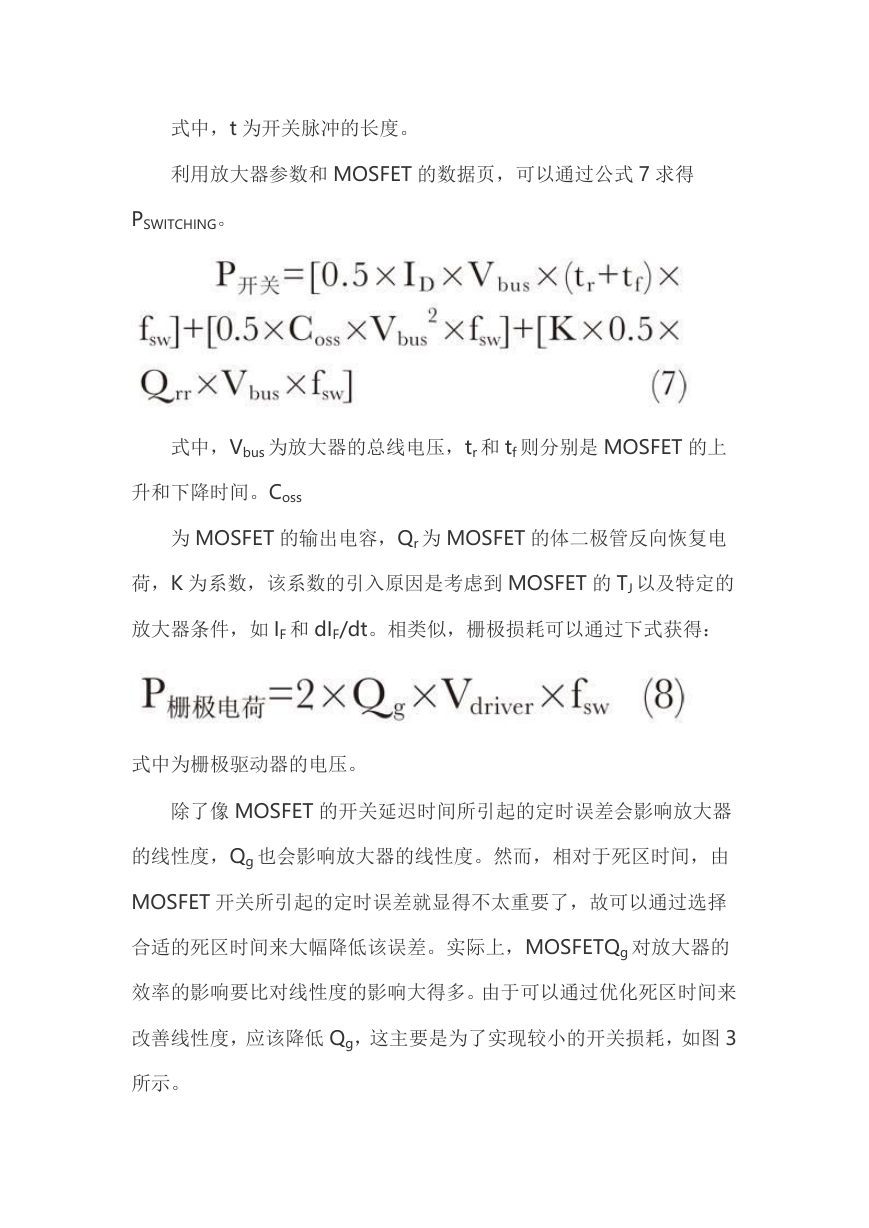

式中，t 为开关脉冲的长度。利用放大器参数和 MOSFET 的数据页，可以通过公式 7 求得 PSWITCHING。式中，Vbus 为放大器的总线电压，tr 和 tf 则分别是 MOSFET 的上升和下降时间。Coss 为 MOSFET 的输出电容，Qr 为 MOSFET 的体二极管反向恢复电荷，K 为系数，该系数的引入原因是考虑到 MOSFET 的 TJ 以及特定的放大器条件，如 IF 和 dIF/dt。相类似，栅极损耗可以通过下式获得：式中为栅极驱动器的电压。除了像 MOSFET 的开关延迟时间所引起的定时误差会影响放大器的线性度，Qg 也会影响放大器的线性度。然而，相对于死区时间，由 MOSFET 开关所引起的定时误差就显得不太重要了，故可以通过选择合适的死区时间来大幅降低该误差。实际上，MOSFETQg 对放大器的效率的影响要比对线性度的影响大得多。由于可以通过优化死区时间来改善线性度，应该降低 Qg，这主要是为了实现较小的开关损耗，如图 3 所示。

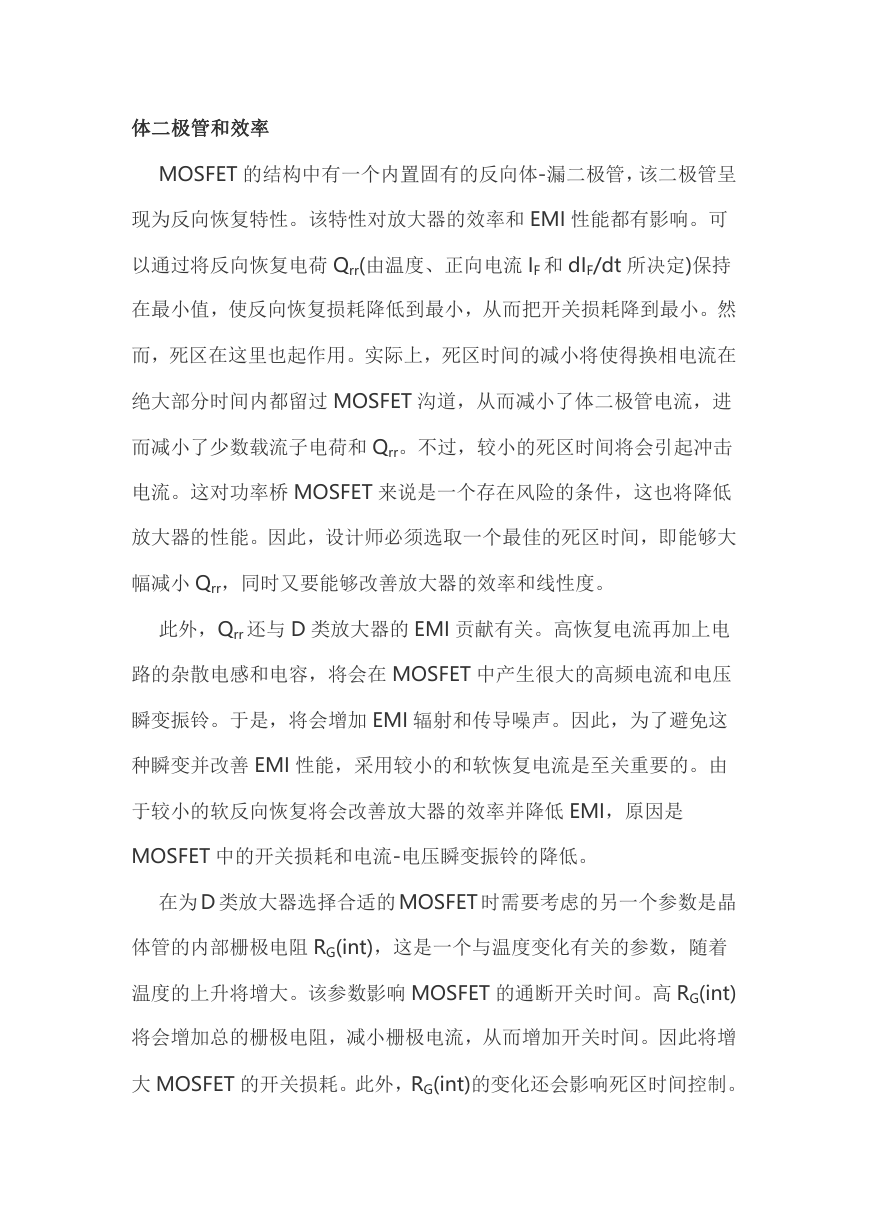

体二极管和效率 MOSFET 的结构中有一个内置固有的反向体-漏二极管，该二极管呈现为反向恢复特性。该特性对放大器的效率和 EMI 性能都有影响。可以通过将反向恢复电荷 Qrr(由温度、正向电流 IF 和 dIF/dt 所决定)保持在最小值，使反向恢复损耗降低到最小，从而把开关损耗降到最小。然而，死区在这里也起作用。实际上，死区时间的减小将使得换相电流在绝大部分时间内都留过 MOSFET 沟道，从而减小了体二极管电流，进而减小了少数载流子电荷和 Qrr。不过，较小的死区时间将会引起冲击电流。这对功率桥 MOSFET 来说是一个存在风险的条件，这也将降低放大器的性能。因此，设计师必须选取一个最佳的死区时间，即能够大幅减小 Qrr，同时又要能够改善放大器的效率和线性度。此外，Qrr 还与 D 类放大器的 EMI 贡献有关。高恢复电流再加上电路的杂散电感和电容，将会在 MOSFET 中产生很大的高频电流和电压瞬变振铃。于是，将会增加 EMI 辐射和传导噪声。因此，为了避免这种瞬变并改善 EMI 性能，采用较小的和软恢复电流是至关重要的。由于较小的软反向恢复将会改善放大器的效率并降低 EMI，原因是 MOSFET 中的开关损耗和电流-电压瞬变振铃的降低。在为 D 类放大器选择合适的 MOSFET 时需要考虑的另一个参数是晶体管的内部栅极电阻 RG(int)，这是一个与温度变化有关的参数，随着温度的上升将增大。该参数影响 MOSFET 的通断开关时间。高 RG(int) 将会增加总的栅极电阻，减小栅极电流，从而增加开关时间。因此将增大 MOSFET 的开关损耗。此外，RG(int)的变化还会影响死区时间控制。

MOSFET 封装同等重要的还有 MOSFET 的封装，因为封装不仅对性能影响很大，而且还影响成本。像封装的尺寸、功耗容量、电流容量、内部电感和电阻、电气隔离和装配工艺等在确定电路的 PCB 板、散热器尺寸、装配工艺以及 MOSFET 的电气参数时都极为重要。类似地，封装热阻 RθJC 也会影响 MOSFET 的性能。简单地说，由于较低的 RθJC 将会减小 MOSFET 工作过程中的结温，从而将提供 MOSFET 的可靠性和性能。由于电路的杂散电感和电容将影响放大器的 EMI 性能，内部封装电感将会对 EMI 噪声的产生起很大贡献。图 5 中对利用相同的 MOSFET 芯片但内部电感不同的两种封装的 EMI 噪声进行了比较。例如，将 DirectFET MOSFET(<1nH)与 TO-220(~12nH) 进行比较，发现前者具有更好的 EMI 性能。其噪声大约比 TO-220 低 9dB，尽管其上升和下降时间比 TO-220 大约快 3 倍。于是，对于 D 类放大器的可靠性，效率，噪声性能及成本的改善来讲，封装的选择是非常重要的。最后，最高结温 TJ(max)也是非常关键的，因为它决定了散热器的大小。具有较高结温的 MOSFET 可以承受较高的功耗，因此，需要较小的散热器。从而减小了放大器的尺寸和成本。数字音频 MOSFET 综合考虑了上述各种参数，IR 公司特别开发出了用于 D 类音频应用放大器的功率 MOSFET，称作为数字音频 MOSFET。为了改善其总的 D 类音频放大器的性能，设计中对尺寸和多个参数进行了专门优化。

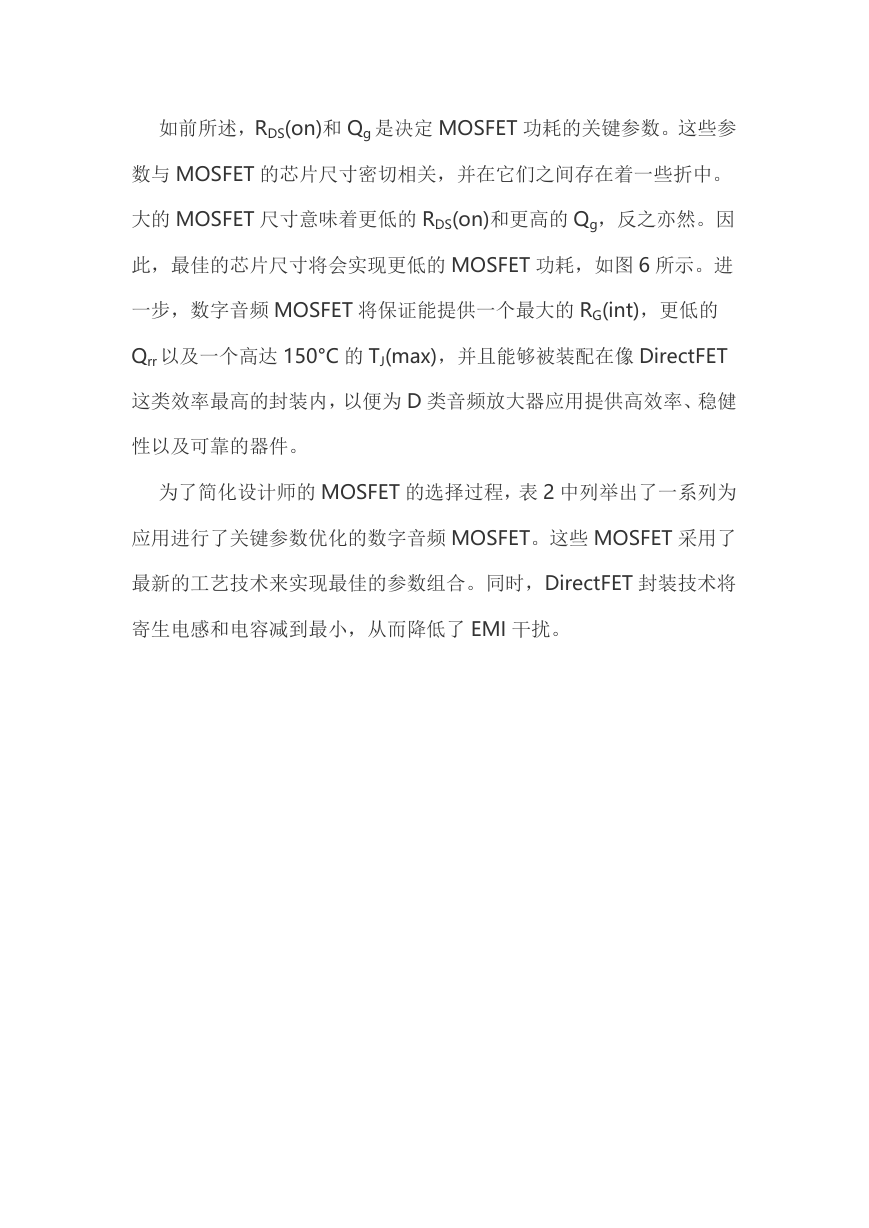

如前所述，RDS(on)和 Qg 是决定 MOSFET 功耗的关键参数。这些参数与 MOSFET 的芯片尺寸密切相关，并在它们之间存在着一些折中。大的 MOSFET 尺寸意味着更低的 RDS(on)和更高的 Qg，反之亦然。因此，最佳的芯片尺寸将会实现更低的 MOSFET 功耗，如图 6 所示。进一步，数字音频 MOSFET 将保证能提供一个最大的 RG(int)，更低的 Qrr 以及一个高达 150°C 的 TJ(max)，并且能够被装配在像 DirectFET 这类效率最高的封装内，以便为 D 类音频放大器应用提供高效率、稳健性以及可靠的器件。为了简化设计师的 MOSFET 的选择过程，表 2 中列举出了一系列为应用进行了关键参数优化的数字音频 MOSFET。这些 MOSFET 采用了最新的工艺技术来实现最佳的参数组合。同时，DirectFET 封装技术将寄生电感和电容减到最小，从而降低了 EMI 干扰。
