    项 目 承 担 部 门：
    撰 写 人（签名）：
    评审负责人（签名）：
    1.引言
    1.1编写目的
    1.2定义
    1.3参考资料
    2.范围
    2.1系统主要目标
    2.2主要软件需求
    2.3设计约束、限制
    3.软件系统结构设计
    3.1复审数据流、控制流
    3.2软件体系结构
    3.2.1软件程序结构图
    3.2.2模块命名规则
    3.2.3模块描述
    3.3功能需求追溯
    3.4复用策略
    4.接口设计
    4.1用户界面设计规则
    4.2内部接口设计
    4.3外部接口设计
    5.出错处理设计
    6.系统维护设计
    卷 号 卷 内 编 号 级 密 <项目名称> 项目编号:<项目编号> 文档名称 Version 项 目 承 担 部 门： 撰 写 人（签名）： 完 成 日 期： 本文档 使 用部门：■主管领导 ■项目组 □客户 （市场） □维护人员 □用户 评审负责人（签名）： 评 审 日 期： 软 件 概 要 设 计 说 明 书 So ftw are Pr eli mi na ry De sig n De scr ipti 分类:<类别> 使用者:<使用者> ©托普集团,2002
    on 1. 引言 1.1 编写目的 软件概要设计是从总体上把握系统设计框架，他包括模块划分、处理流程和接口设计，概要设计说明书对 上述内容作了总体描述，体现了用户需求与应用系统实现之间的关系，在设计过程中起到了提纲挈领的作 用。 待开发的软件系统的名称：多层体系政务框架平台之一行政服务中心政务平台 项目名称：多层体系政务框架平台之一行政服务中心政务平台 项目的任务提出者：集团公司中央研院应用产品开发中心 项目的任务开发者：多层体系政务框架平台之一行政服务中心政务平台项目开发组 项目的用户：行政服务中心 本文档的阅读者：多层体系政务框架平台之一行政服务中心政务平台项目组 1.2 定义 1.3 参考资料 资料名称 资料来源 《行政服务中心政务平台白皮书》 《行政服务中心政务平台项目审批表》 《开发计划》 《需求规格说明书》 信息化建设组 信息化建设组 信息化建设组 2. 范围 2.1 系统主要目标 构建行政服务中心政务平台，实现办件处理网络化、无纸化、科学化，内部办公自动化与政 务公开化的要求，并为领导提供办件相关的统计与决策分析数据。 2.2 主要软件需求 网上审批，网上办件与流程监控。 2.3 设计约束、限制 本节描述软件开发工作的某些限制，例如经费限制、开发期限、硬件限制、编程语言、通信 协议、安全和保密要求、开发过程中须遵守的某些标准或规则。 本节内容不是陈述具体需求或设计约束，而是为具体需求以及设计约束的描述提供依据。 经费限制：41.07 万； 开发期限：2002 年 8 月 31 日完成； 硬件限制：硬设备有部分配置比较低，完成本需求说明中的功能和性能要求没有问题；
    编程语言：Notes Script，HTML，C++ BUILDER，Visual C++ 通信协议：TCP/IP ，X.509 安全和保密要求：Notes 提供的七级权限控制；CA 加密认证； 开发过程中须遵守的某些标准或规则：编码规范采用 Notes Script、C++ BUILDER，Visual C++的编码规范 进行。 3. 软件系统结构设计 3.1 复审数据流、控制流 办件流程: 网上件 申请办 件单 接件 (办件单) 办件单 办件单 审批 办结 (办件单) 其中网上申请办件要经过接件以后才会正式转为办件单。 咨询流程: 网上咨询 咨询单 接受咨询 (咨询单) 咨询单 答复 (答复单，答复数) 其中每咨询一次，当日答复数自动增一。
    收发文流程： 起草人 指定下一级审批 人，授权编辑者 或读者 可将已提交的文档收回，另择流程 流程结束 n 次，可将已提交的文档收回，另择流程 3.2 软件体系结构 3.2.1 软件程序结构图 软件程序结构图如下：（见下页）
    行 政 服 务 中 心 政 务 平 台 系统门户 办件管理 流程自定义 网站发布系统 决策分析 触摸屏查询 考核管理 数据整合 收费管理 内部办公 CA 认证 系统管理 内网门户 外网门户 一站式网上申报 一站式受理 网上审批 网上办结 网上查询 网上统计 网上监督 网上咨询 网上投诉 项目查询 办件查询 收费处理 收费统计 收费查询 用户管理 流程管理 权限管理 日志管理 数据备份 假日设置
    其中内部办公模块又分为： 内 部 办 公 个人办公 日常办公 通讯录管理 公共信息 个人邮件 通讯录 个人事务 收文管理 发文管理 档案管理 资源管理 电子论坛 公用信息 3.2.2 模块命名规则 模块命名根据其功能命名，模块编号规则如下： 系统名称：多层体系政务框架平台之一行政服务中心政务平台 系统名简称：XZFWZXZW 模块命名根据其功能命名 模块编号从 1 开始依次递增 模块标识：系统名简称-模块简称 3.2.3 模块描述 模块 1： 内网门户 名 称 内网门户 标识 in 子 系 统 名 称 系 统 门 户 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 输出 内网用户操作的入口，用户根据帐号、密码登录进入 运行于 Lotus Domino 服务器上，用户通过 Lotus Notes 客户端、IE 进行操作 调用模块 被调用模块 个人办公 无
    模块 2： 外网门户 名 称 外网门户 标识 out 子 系 统 名 称 系 统 门 户 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 输出 外部网站信息 显示信息发布模块所发布的信息 运行于 Lotus Domino 服务器上，用户通过 IE 进行操作 调用模块 被调用模块 个人办公 无 模块 3： 网上申报 名 称 网上申报 标识 appl 子 系 统 名 称 办 件 管 理 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 办件信息 输出 办件单 用户填写申报信息提交后可获得办件单的办件号与密码以便查询和取 件 运行于 Lotus Domino 服务器上，用户通过 IE 进行操作 调用模块 被调用模块 办件管理 无 模块 4： 一站式受理 名 称 一站式受理 标识 take 子 系 统 名 称 办 件 管 理 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 办件信息 输出 办件单 对于用户到窗口进行申请办件，由窗口人员进行登记办件信息并受理， 用户可获得办件号与密码以便查询和取件，对网上申报件直接进行受 理，待用户交费后对于即办件马上办理，对于承诺件进入审批流程 运行于 Lotus Domino 服务器上，用户通过 Lotus Notes 客户端、IE 进行操作 调用模块 被调用模块 办件管理 无

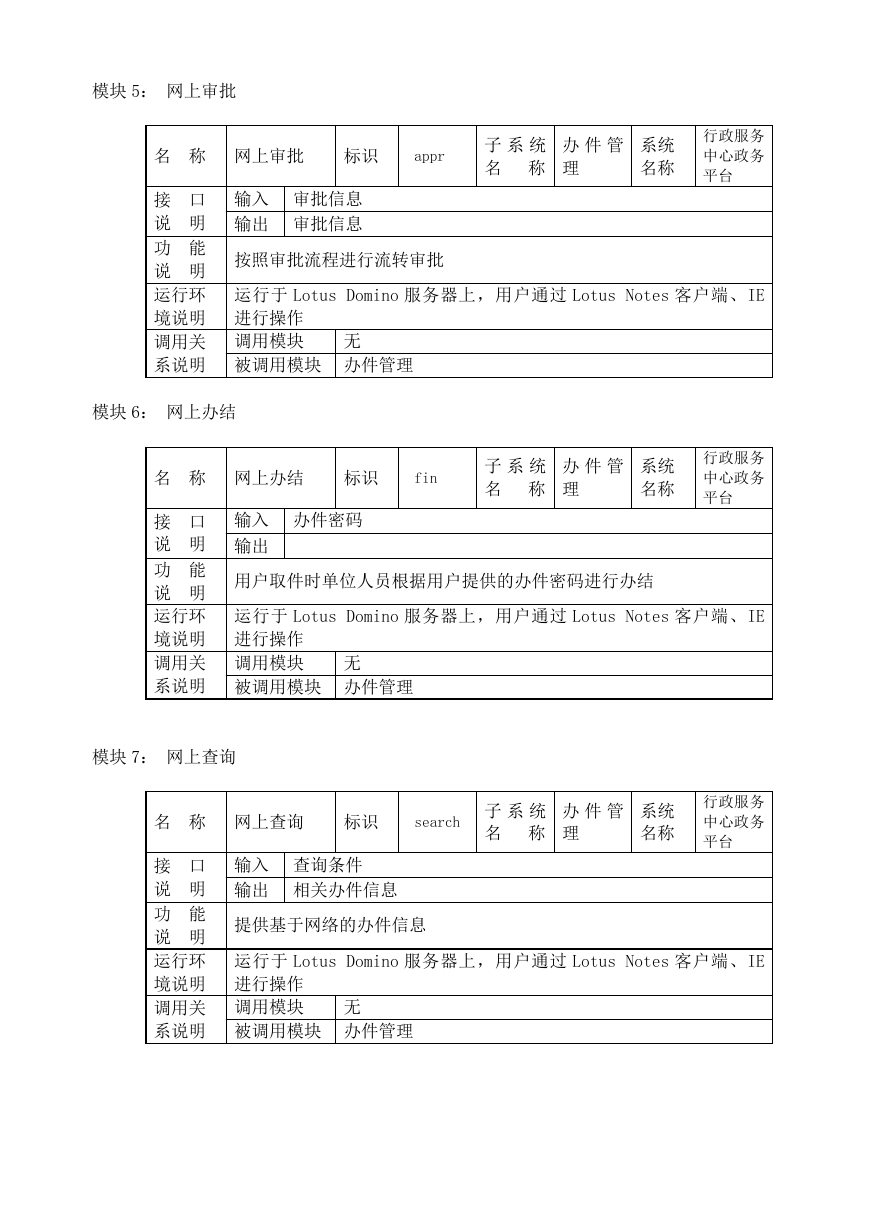

    模块 5： 网上审批 名 称 网上审批 标识 appr 子 系 统 名 称 办 件 管 理 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 审批信息 输出 审批信息 按照审批流程进行流转审批 运行于 Lotus Domino 服务器上，用户通过 Lotus Notes 客户端、IE 进行操作 调用模块 被调用模块 办件管理 无 模块 6： 网上办结 名 称 网上办结 标识 fin 子 系 统 名 称 办 件 管 理 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 办件密码 输出 用户取件时单位人员根据用户提供的办件密码进行办结 运行于 Lotus Domino 服务器上，用户通过 Lotus Notes 客户端、IE 进行操作 调用模块 被调用模块 办件管理 无 模块 7： 网上查询 名 称 网上查询 标识 search 子 系 统 名 称 办 件 管 理 系统 名称 行政服务 中心政务 平台 接 口 说 明 功 能 说 明 运行环 境说明 调用关 系说明 输入 查询条件 输出 相关办件信息 提供基于网络的办件信息 运行于 Lotus Domino 服务器上，用户通过 Lotus Notes 客户端、IE 进行操作 调用模块 被调用模块 办件管理 无
