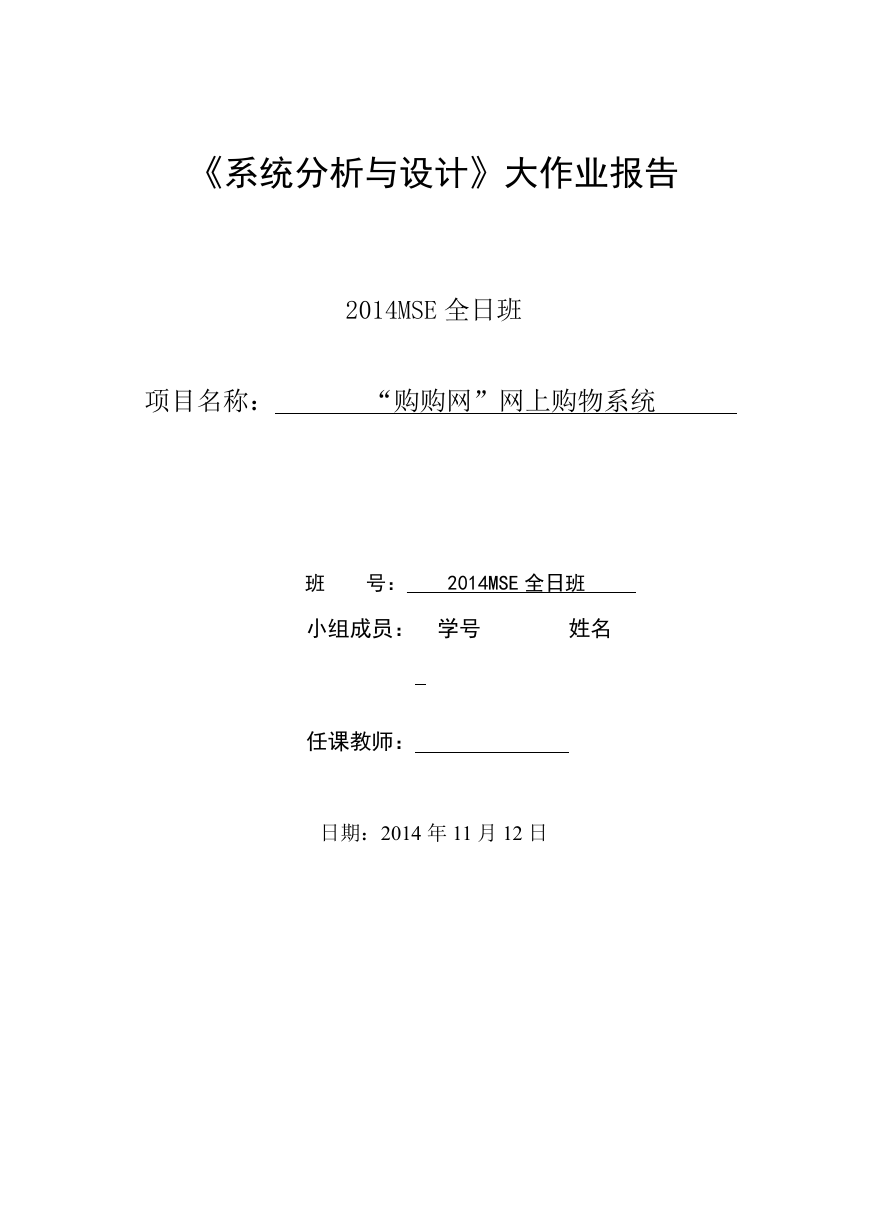

    《系统分析与设计》大作业报告 2014MSE 全日班 项目名称： “购购网”网上购物系统 班 号： 2014MSE 全日班 小组成员： 学号 姓名 任课教师： 日期：2014 年 11 月 12 日

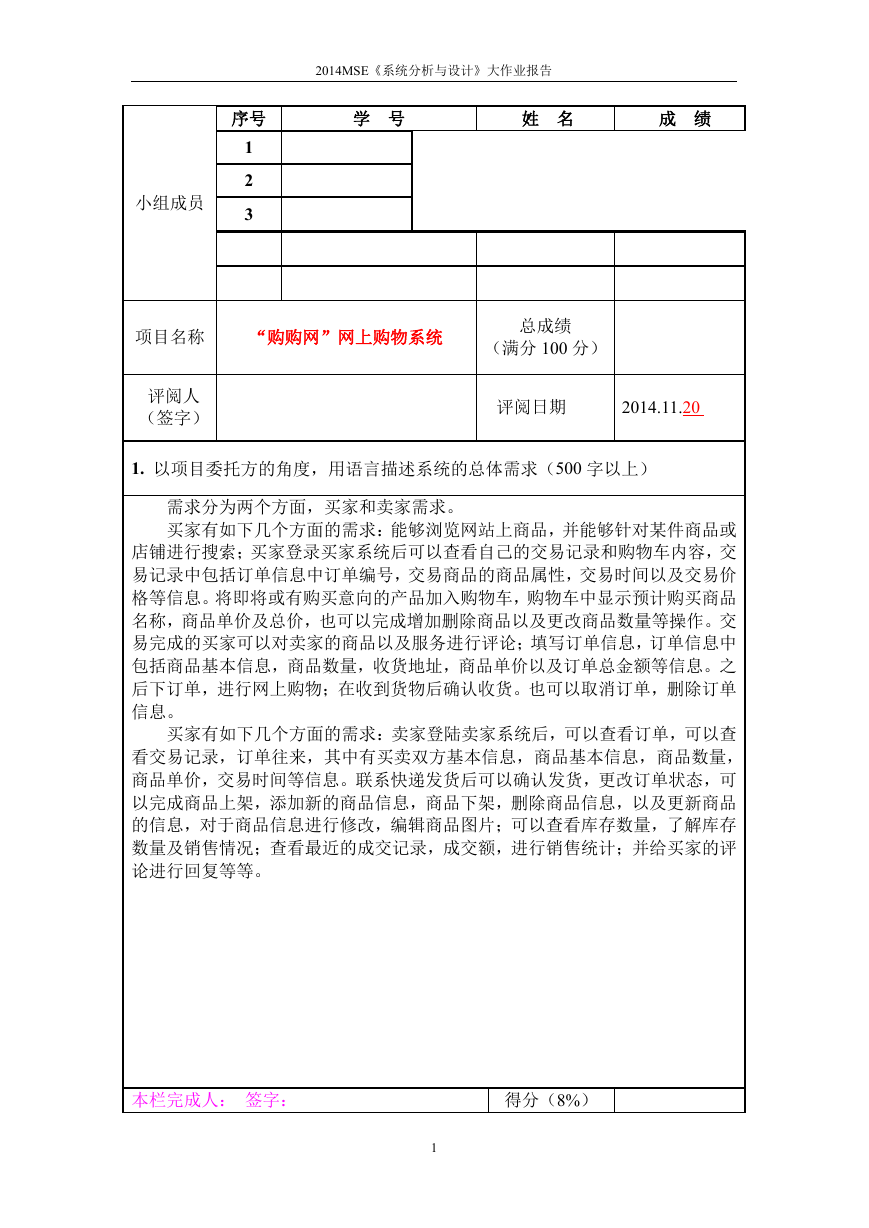

    2014MSE《系统分析与设计》大作业报告 序号 学 号 姓 名 成 绩 1 2 3 小组成员 项目名称 “购购网”网上购物系统 总成绩 （满分 100 分） 评阅人 （签字） 评阅日期 2014.11.20 . 1. 以项目委托方的角度，用语言描述系统的总体需求（500 字以上） 需求分为两个方面，买家和卖家需求。 买家有如下几个方面的需求：能够浏览网站上商品，并能够针对某件商品或 店铺进行搜索；买家登录买家系统后可以查看自己的交易记录和购物车内容，交 易记录中包括订单信息中订单编号，交易商品的商品属性，交易时间以及交易价 格等信息。将即将或有购买意向的产品加入购物车，购物车中显示预计购买商品 名称，商品单价及总价，也可以完成增加删除商品以及更改商品数量等操作。交 易完成的买家可以对卖家的商品以及服务进行评论；填写订单信息，订单信息中 包括商品基本信息，商品数量，收货地址，商品单价以及订单总金额等信息。之 后下订单，进行网上购物；在收到货物后确认收货。也可以取消订单，删除订单 信息。 买家有如下几个方面的需求：卖家登陆卖家系统后，可以查看订单，可以查 看交易记录，订单往来，其中有买卖双方基本信息，商品基本信息，商品数量， 商品单价，交易时间等信息。联系快递发货后可以确认发货，更改订单状态，可 以完成商品上架，添加新的商品信息，商品下架，删除商品信息，以及更新商品 的信息，对于商品信息进行修改，编辑商品图片；可以查看库存数量，了解库存 数量及销售情况；查看最近的成交记录，成交额，进行销售统计；并给买家的评 论进行回复等等。 本栏完成人： 签字： 得分（8%） 1
    2014MSE《系统分析与设计》大作业报告 2. 给出系统相关事件列表（10 个以上） 事件名称 触发器 来源 活动/用例 响应 目的地 买家下订单 下订单 买家 生成新订单 买家 查 询 已 成 交订单 查 询 购 物 车 搜索商品 买家 买家 订 单 商 品 信 息 已 成 交 订 单 信息 购 物 车 中 商 品信息 查 询 已 成 交 订 单 查 询 购 物 车 中 商品 查询商品信息 商品信息 买家 买家 买家 买家 买 家 查 看 已 成交订单 买 家 查 看 购 物车 买 家 查 看 商 品 买家评论 买 家 确 认 收 货 买 家 取 消 订 单 货物上架 填写评论 买家 更新增加评论 评论列表 买家 确认收货 买家 更新订单状态 订 单 状 态 信 买家 息 取消订单 买家 删除订单信息 订单信息 买家 添加商品 卖家 添加商品信息 新 上 架 商 品 卖家 信息 货物下架 删除商品 卖家 删除商品信息 删 除 商 品 的 卖家 卖 家 更 新 商 品信息 卖 家 查 看 产 品库存 卖 家 确 认 发 货 卖家 更 新 商 品 信息 查 看 产 品 库存 确认发货 卖家 卖家 信息 修改商品信息 修 改 商 品 的 卖家 相关信息 库存信息 查 询 产 品 库 存 信息 更新订单状态 订 单 状 态 信 卖家 卖家 息 本栏完成人 签字： 得分（8%） 2
    2014MSE《系统分析与设计》大作业报告 3．给出系统相关事物列表（10 个以上） 事物名称 买家 关键事物，可进行浏览商品，用户登陆，下订单购买商品，查询 交易，交易管理以及评价管理等操作，应该保留 说明/属性 卖家 关键事物，可进行销售商品，商品管理，订单管理以及评价管理 等操作，应该保留 商品订单 买家购买商品的凭证，其中包括购买商品的商品信息，应该保留 已成交订单 买家已购买付款，卖家已发货且买家也已确认收货完成所有交易 购物车 为买家保存计划购买或有购买意向但还未付款的商品信息 评论 买家对于商品以及卖家服务等的评价 商品库存 对于商品的卖出数量以及剩余数量的统计 交易记录 对于产品交易买卖的记录，包括买家卖家信息，商品信息以及交 易时间价格等信息 商品信息 商品的信息，其中包括商品的属性，价格，买家浏览信息，卖家 在浏览的基础上可以对其更改，添加以及删除 发货单 卖家发货时声称发货单，包括买家卖家信息，交易信息以及产品 信息及数量等 本栏完成人： 签字： 得分（8%） 3

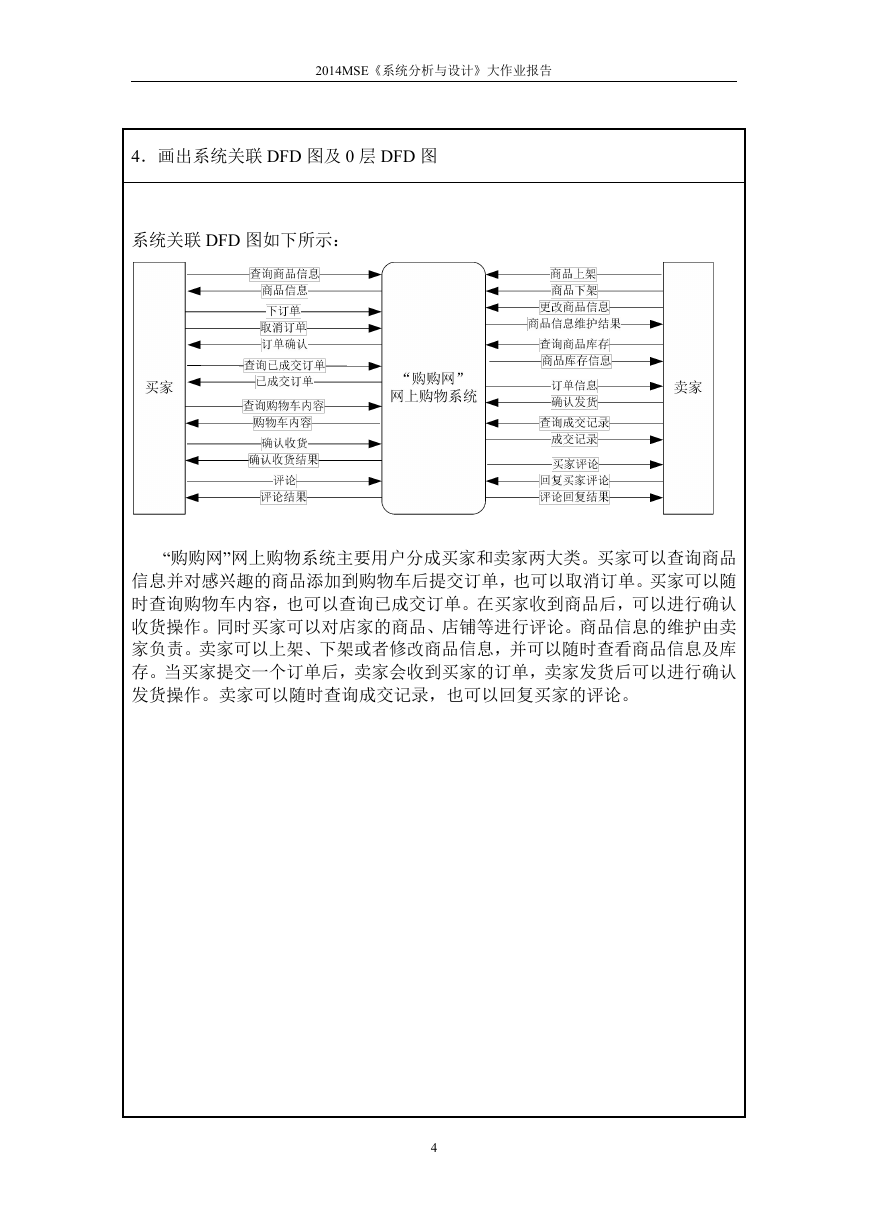

    2014MSE《系统分析与设计》大作业报告 4．画出系统关联 DFD 图及 0 层 DFD 图 系统关联 DFD 图如下所示： “购购网”网上购物系统主要用户分成买家和卖家两大类。买家可以查询商品 信息并对感兴趣的商品添加到购物车后提交订单，也可以取消订单。买家可以随 时查询购物车内容，也可以查询已成交订单。在买家收到商品后，可以进行确认 收货操作。同时买家可以对店家的商品、店铺等进行评论。商品信息的维护由卖 家负责。卖家可以上架、下架或者修改商品信息，并可以随时查看商品信息及库 存。当买家提交一个订单后，卖家会收到买家的订单，卖家发货后可以进行确认 发货操作。卖家可以随时查询成交记录，也可以回复买家的评论。 4

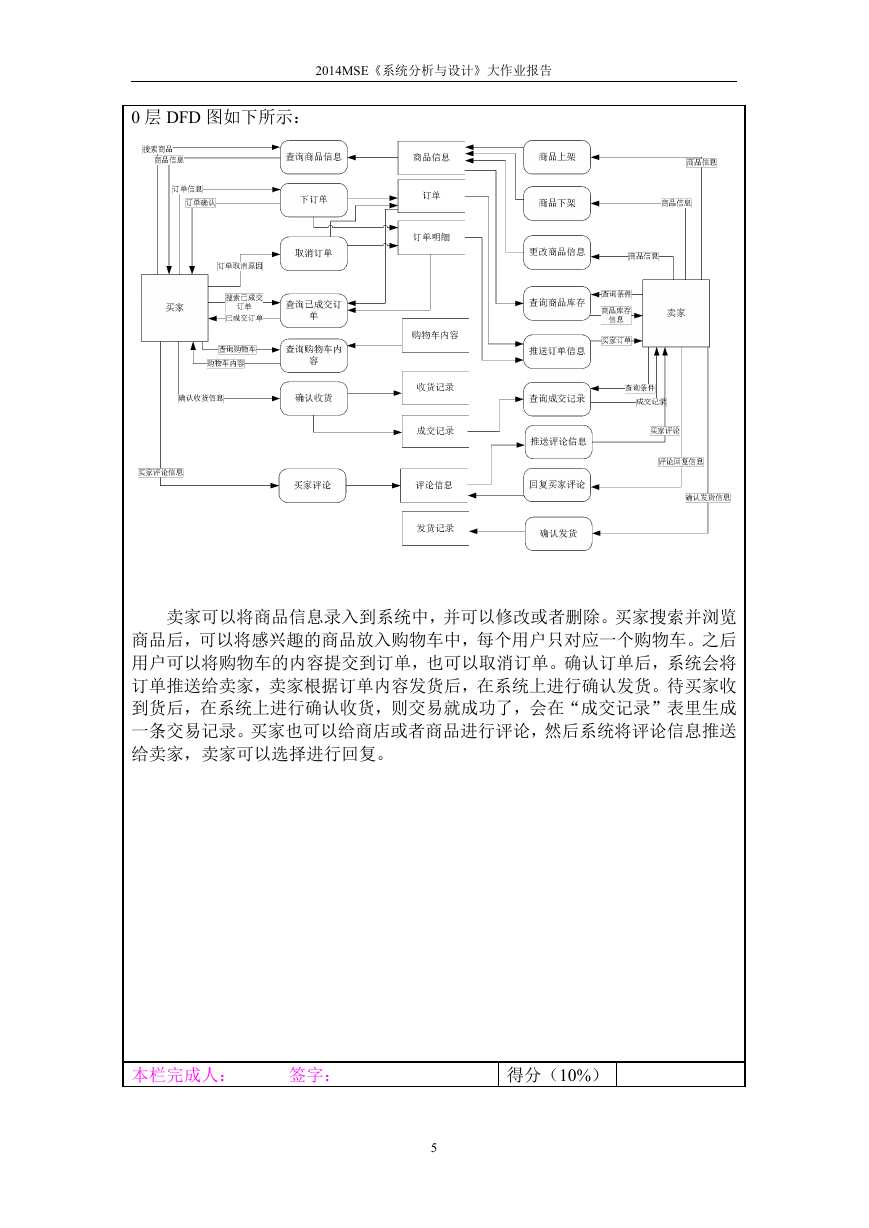

    2014MSE《系统分析与设计》大作业报告 0 层 DFD 图如下所示： 卖家可以将商品信息录入到系统中，并可以修改或者删除。买家搜索并浏览 商品后，可以将感兴趣的商品放入购物车中，每个用户只对应一个购物车。之后 用户可以将购物车的内容提交到订单，也可以取消订单。确认订单后，系统会将 订单推送给卖家，卖家根据订单内容发货后，在系统上进行确认发货。待买家收 到货后，在系统上进行确认收货，则交易就成功了，会在“成交记录”表里生成 一条交易记录。买家也可以给商店或者商品进行评论，然后系统将评论信息推送 给卖家，卖家可以选择进行回复。 本栏完成人： 签字： 得分（10%） 5

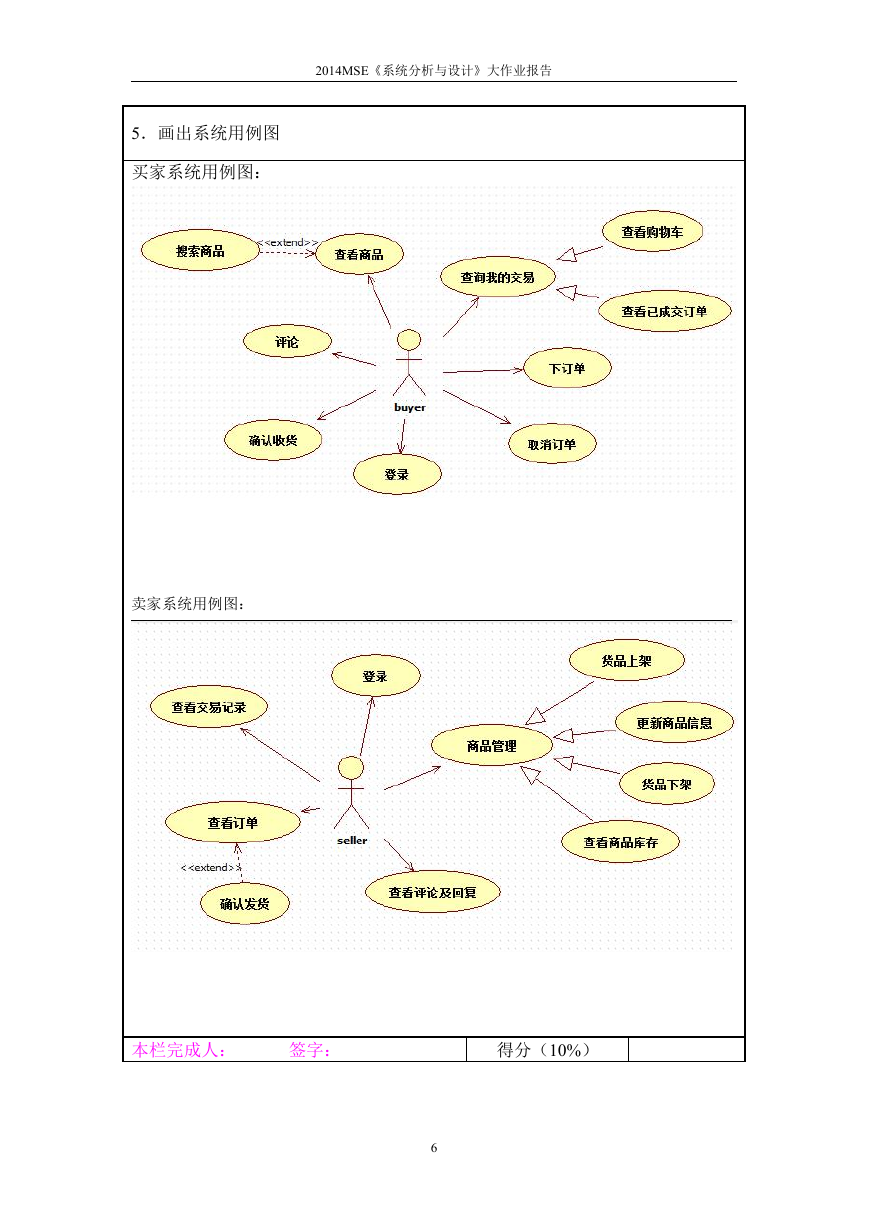

    2014MSE《系统分析与设计》大作业报告 5．画出系统用例图 买家系统用例图： 卖家系统用例图： 本栏完成人： 签字： 得分（10%） 6

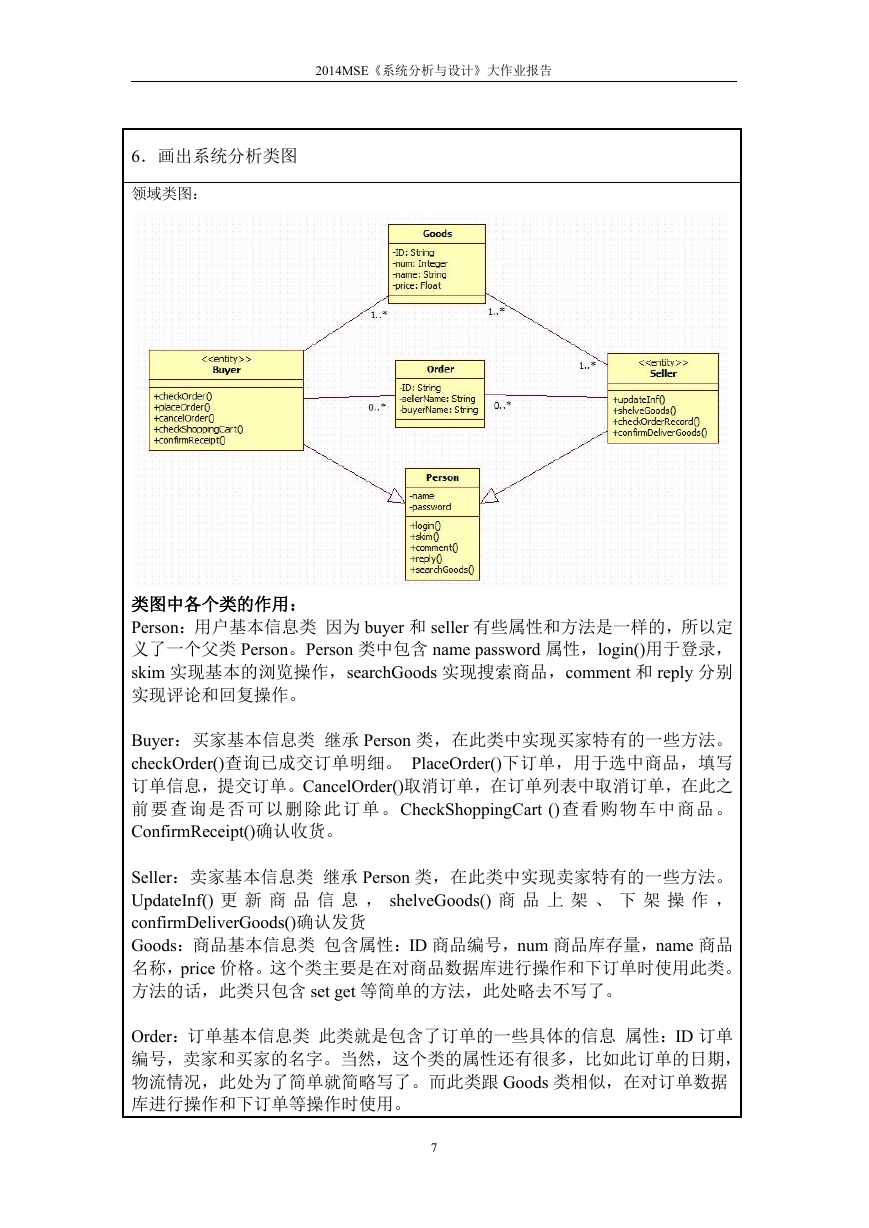

    2014MSE《系统分析与设计》大作业报告 6．画出系统分析类图 领域类图： 类图中各个类的作用： Person：用户基本信息类 因为 buyer 和 seller 有些属性和方法是一样的，所以定 义了一个父类 Person。Person 类中包含 name password 属性，login()用于登录， skim 实现基本的浏览操作，searchGoods 实现搜索商品，comment 和 reply 分别 实现评论和回复操作。 Buyer：买家基本信息类 继承 Person 类，在此类中实现买家特有的一些方法。 checkOrder()查询已成交订单明细。 PlaceOrder()下订单，用于选中商品，填写 订单信息，提交订单。CancelOrder()取消订单，在订单列表中取消订单，在此之 前要查询是否可以删除此订单。CheckShoppingCart () 查看购物车中商品。 ConfirmReceipt()确认收货。 Seller：卖家基本信息类 继承 Person 类，在此类中实现卖家特有的一些方法。 UpdateInf() 更 新 商 品 信 息 ， shelveGoods() 商 品 上 架 、 下 架 操 作 ， confirmDeliverGoods()确认发货 Goods：商品基本信息类 包含属性：ID 商品编号，num 商品库存量，name 商品 名称，price 价格。这个类主要是在对商品数据库进行操作和下订单时使用此类。 方法的话，此类只包含 set get 等简单的方法，此处略去不写了。 Order：订单基本信息类 此类就是包含了订单的一些具体的信息 属性：ID 订单 编号，卖家和买家的名字。当然，这个类的属性还有很多，比如此订单的日期， 物流情况，此处为了简单就简略写了。而此类跟 Goods 类相似，在对订单数据 库进行操作和下订单等操作时使用。 7
