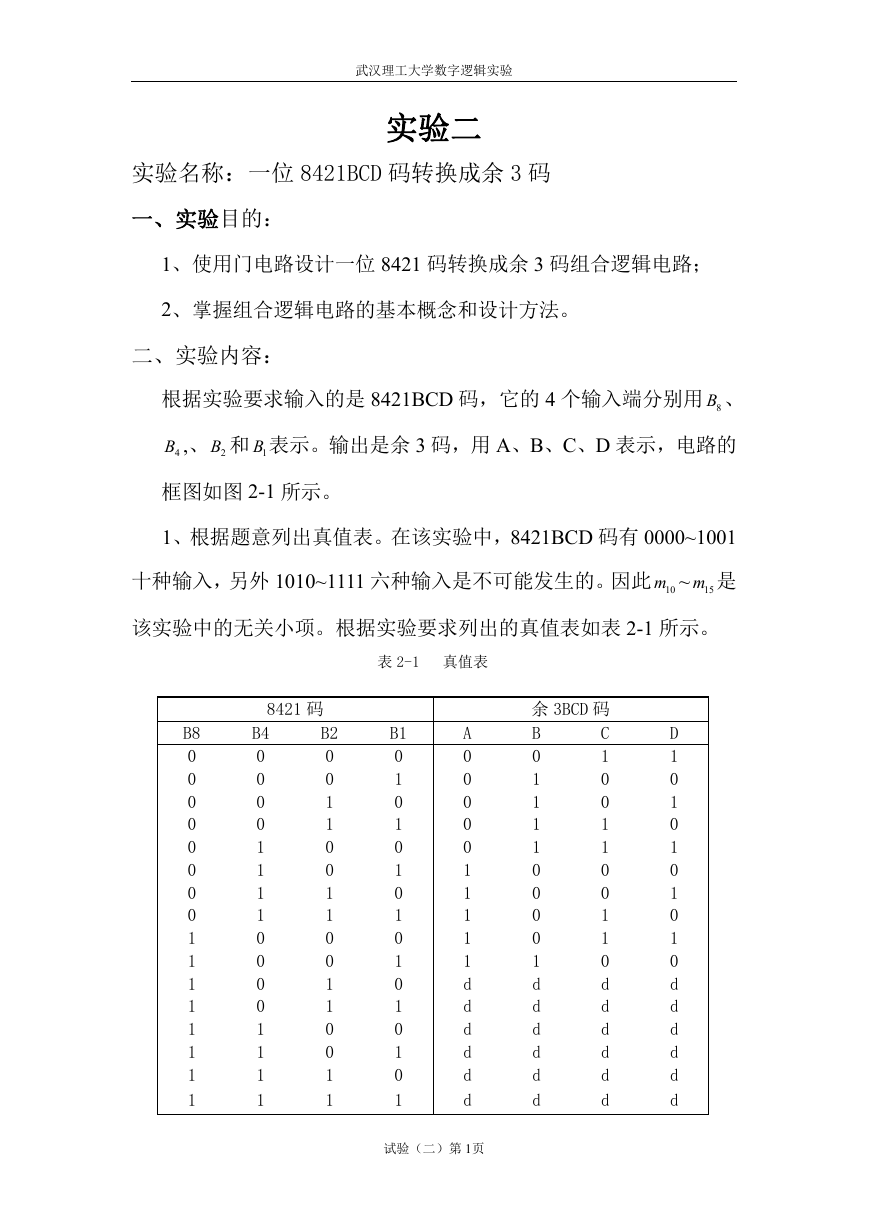

武汉理工大学数字逻辑实验 实验二 实验名称:一位 8421BCD 码转换成余 3 码 一、实验目的: 1、使用门电路设计一位 8421 码转换成余 3 码组合逻辑电路; 2、掌握组合逻辑电路的基本概念和设计方法。 二、实验内容: 根据实验要求输入的是 8421BCD 码,它的 4 个输入端分别用 8B 、 4B ,、 2B 和 1B 表示。输出是余 3 码,用 A、B、C、D 表示,电路的 框图如图 2-1 所示。 1、根据题意列出真值表。在该实验中,8421BCD 码有 0000~1001 十种输入,另外 1010~1111 六种输入是不可能发生的。因此 10m ~ 15m 是 该实验中的无关小项。根据实验要求列出的真值表如表 2-1 所示。 表 2-1 真值表 8421 码 B8 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 B4 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 B2 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 B1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 A 0 0 0 0 0 1 1 1 1 1 d d d d d d 试验(二)第 1页 余 3BCD 码 C B 1 0 1 0 0 1 1 1 1 1 0 0 0 0 0 1 1 0 0 1 d d d d d d d d d d d d D 1 0 1 0 1 0 1 0 1 0 d d d d d d

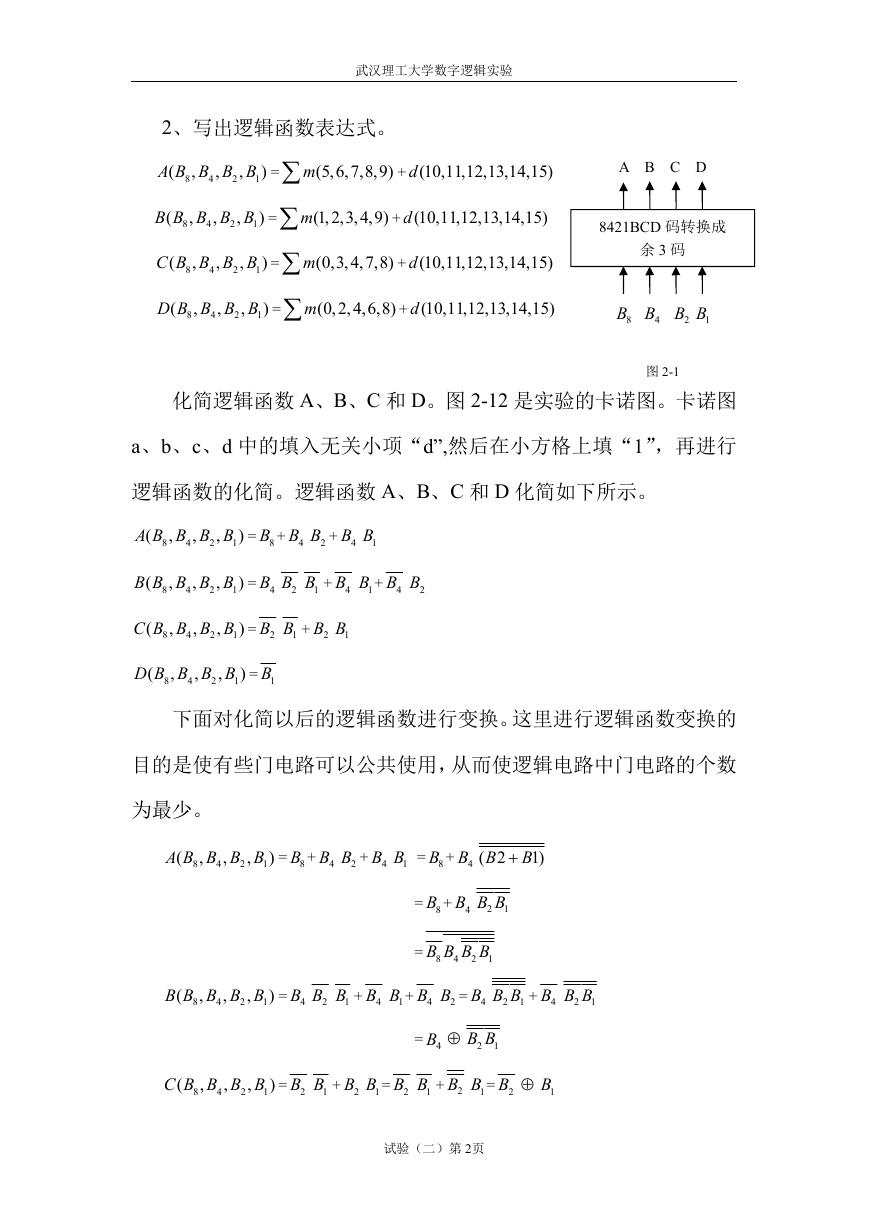

武汉理工大学数字逻辑实验 2、写出逻辑函数表达式。 ( A B B B B = ) , , , 4 2 1 8 ( B B B B B = ) , , , 8 4 2 1 C B B B B = ( ) , , , 4 2 1 8 m m m m (5,6,7,8,9) + (10,11,12,13,14,15) d A B C D (1,2,3,4,9) + (10,11,12,13,14,15) d (0,3,4,7,8) + (10,11,12,13,14,15) d 8421BCD 码转换成 余 3 码 D B B B B = ( ) , , , 8 4 2 1 (0,2,4,6,8) + (10,11,12,13,14,15) d 8B 4B 2B 1B 化简逻辑函数 A、B、C 和 D。图 2-12 是实验的卡诺图。卡诺图 a、b、c、d 中的填入无关小项“d”,然后在小方格上填“1”,再进行 逻辑函数的化简。逻辑函数 A、B、C 和 D 化简如下所示。 图 2-1 ( A B B B B = 8B + 4B ) , , , 8 4 2 1 2B + 4B 1B ( B B B B B = 4B ) , , , 8 4 2 1 C B B B B = 2B ( ) , , , 8 4 2 1 2B 1B + 4B 1B + 4B 2B 1B + 2B 1B D B B B B = 1B ( ) , , , 8 4 2 1 下面对化简以后的逻辑函数进行变换。这里进行逻辑函数变换的 目的是使有些门电路可以公共使用,从而使逻辑电路中门电路的个数 为最少。 ( A B B B B = 8B + 4B ) , , , 8 4 2 1 2B + 4B 1B = 8B + 4B ( 2 B B 1) = 8B + 4B 1B B 2 ( B B B B B = 4B ) , , , 8 4 2 1 C B B B B = 2B ( ) , , , 8 4 2 1 B B B B = 8 1 4 2 2B 1B + 4B 1B + 4B 2B = 4B 1B B + 4B 2 1B B 2 = 4B  2 1B B 1B + 2B 1B = 2B 1B + 2B 1B = 2B  1B 试验(二)第 2页

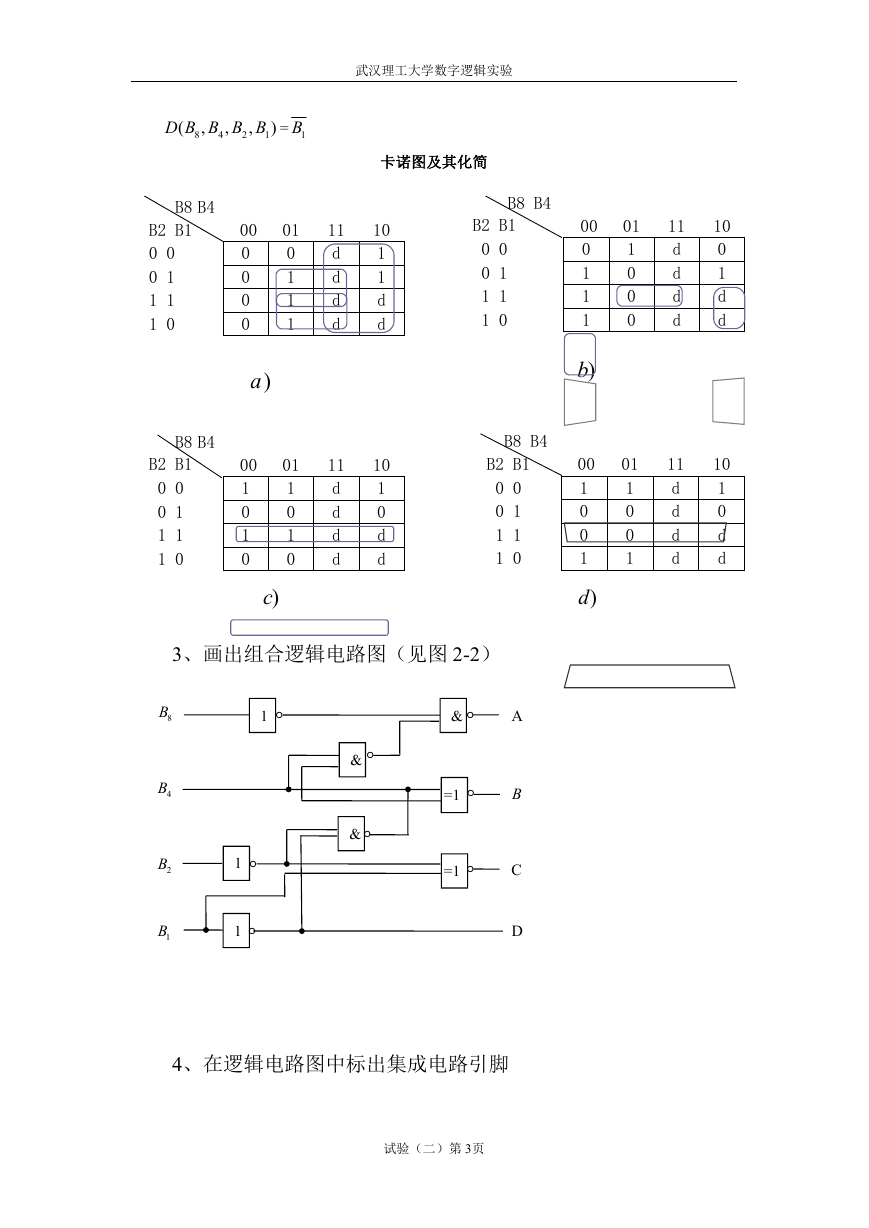

D B B B B = 1B ( , ) 1 , 4 8 , 2 武汉理工大学数字逻辑实验 卡诺图及其化简 B8 B4 B2 B1 0 0 0 1 1 1 1 0 B8 B4 B2 B1 0 0 0 1 1 1 1 0 11 d d d d 11 d d d d 10 1 1 d d 10 1 0 d d 00 0 0 0 0 )a 00 1 0 1 0 01 0 1 1 1 01 1 0 1 0 )c B8 B4 B2 B1 0 0 0 1 1 1 1 0 B8 B4 B2 B1 0 0 0 1 1 1 1 0 01 1 0 0 0 01 1 0 0 1 11 d d d d 11 d d d d 10 0 1 d d 10 1 0 d d 00 0 1 1 1 )b 00 1 0 0 1 )d 3、画出组合逻辑电路图(见图 2-2) 8B 4B 2B 1B 。 1 。 1 。 1 。 & 。 & 。 & 。 =1 。 =1 A B C D 4、在逻辑电路图中标出集成电路引脚 试验(二)第 3页

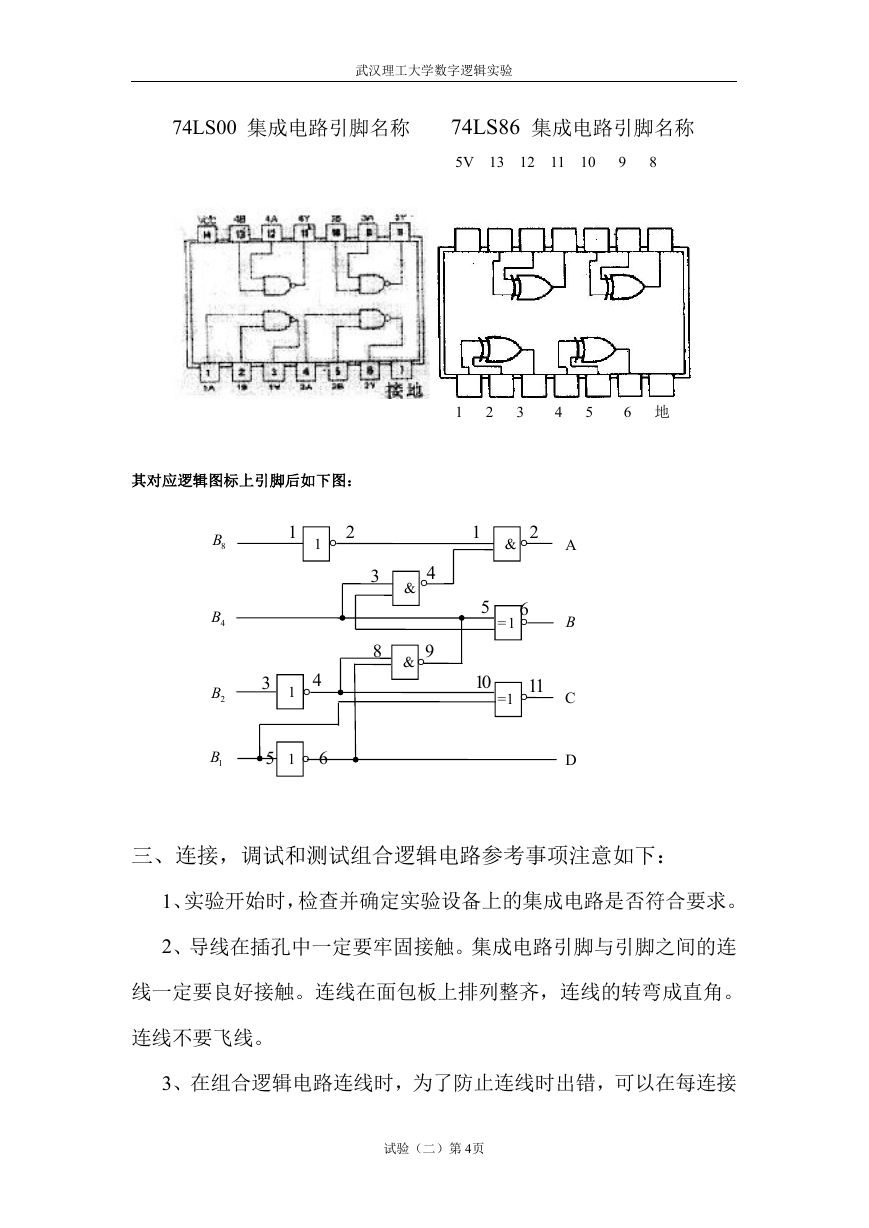

武汉理工大学数字逻辑实验 74LS00 集成电路引脚名称 74LS86 集成电路引脚名称 5V 13 12 11 10 9 8 1 2 3 4 5 6 地 其对应逻辑图标上引脚后如下图: 3 8 4 。 & 9 。 & 8B 4B 2B 1B 1 2 。 1 3 4 。 1 。 6 1 5 1 2 。 & 5 6 1。 = 10 11 。 =1 A B C D 三、连接,调试和测试组合逻辑电路参考事项注意如下: 1、实验开始时,检查并确定实验设备上的集成电路是否符合要求。 2、导线在插孔中一定要牢固接触。集成电路引脚与引脚之间的连 线一定要良好接触。连线在面包板上排列整齐,连线的转弯成直角。 连线不要飞线。 3、在组合逻辑电路连线时,为了防止连线时出错,可以在每连接 试验(二)第 4页

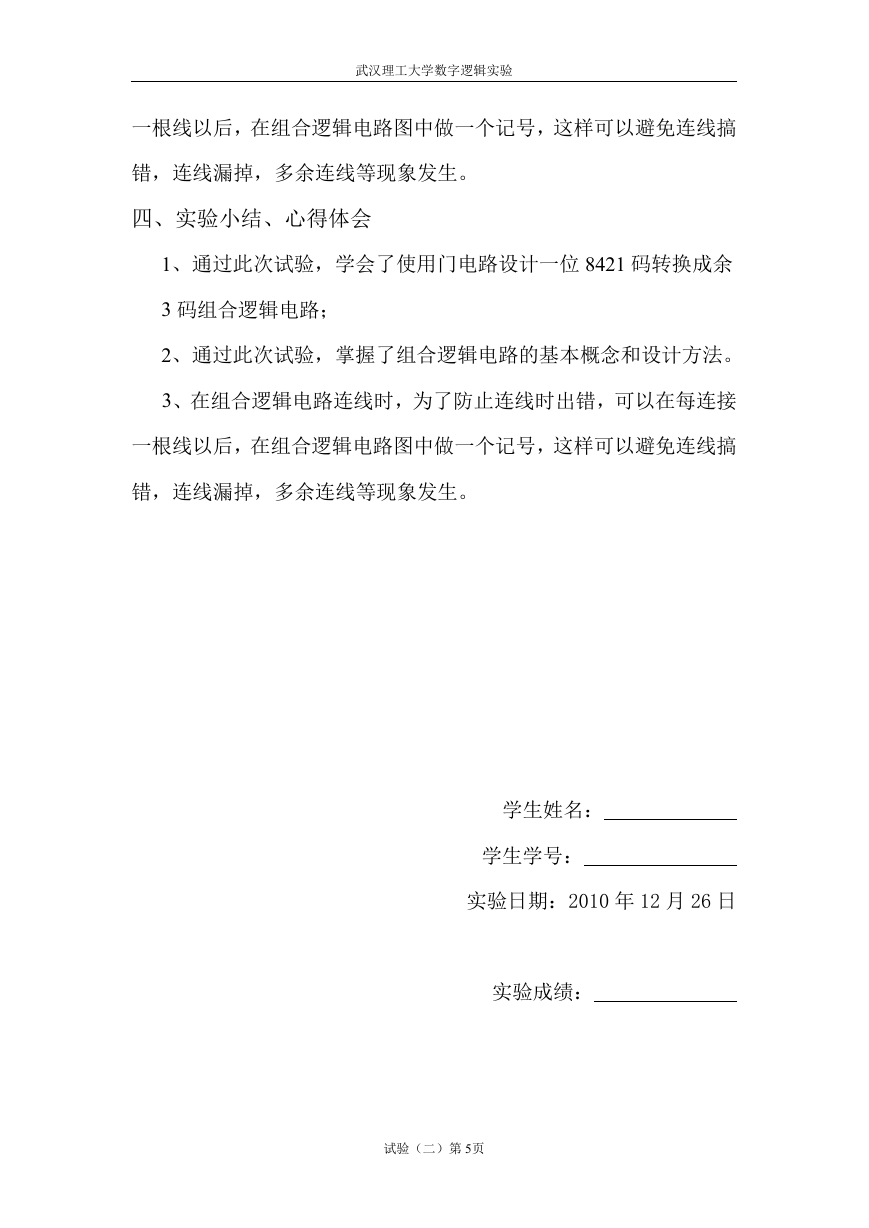

武汉理工大学数字逻辑实验 一根线以后,在组合逻辑电路图中做一个记号,这样可以避免连线搞 错,连线漏掉,多余连线等现象发生。 四、实验小结、心得体会 1、通过此次试验,学会了使用门电路设计一位 8421 码转换成余 3 码组合逻辑电路; 2、通过此次试验,掌握了组合逻辑电路的基本概念和设计方法。 3、在组合逻辑电路连线时,为了防止连线时出错,可以在每连接 一根线以后,在组合逻辑电路图中做一个记号,这样可以避免连线搞 错,连线漏掉,多余连线等现象发生。 学生姓名: 学生学号: 实验日期:2010 年 12 月 26 日 实验成绩: 试验(二)第 5页
