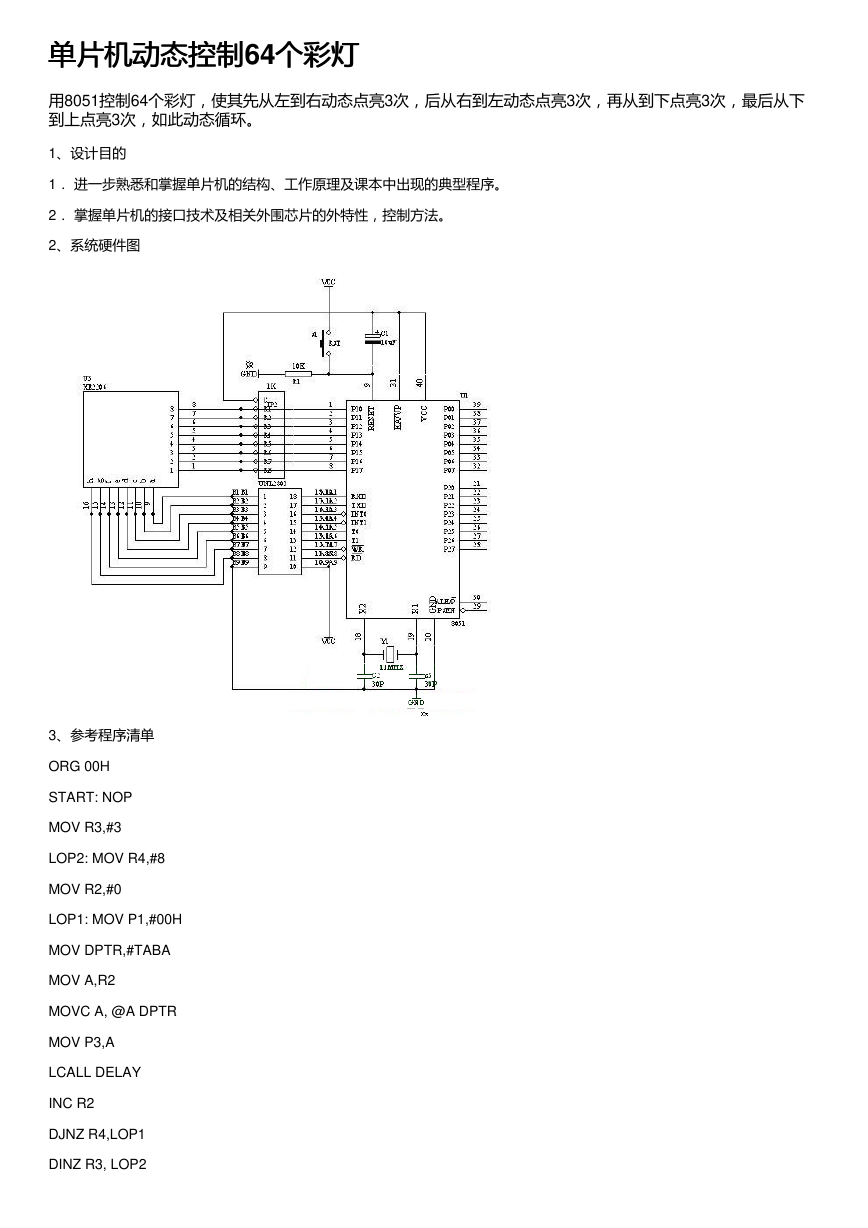

单片机动态控制64个彩灯个彩灯 单片机动态控制 用8051控制64个彩灯，使其先从左到右动态点亮3次，后从右到左动态点亮3次，再从到下点亮3次，最后从下 到上点亮3次，如此动态循环。 1、设计目的 1． 进一步熟悉和掌握单片机的结构、工作原理及课本中出现的典型程序。 2． 掌握单片机的接口技术及相关外围芯片的外特性，控制方法。 2、系统硬件图 3、参考程序清单 ORG 00H START: NOP MOV R3,#3 LOP2: MOV R4,#8 MOV R2,#0 LOP1: MOV P1,#00H MOV DPTR,#TABA MOV A,R2 MOVC A, @A DPTR MOV P3,A LCALL DELAY INC R2 DJNZ R4,LOP1 DINZ R3, LOP2 

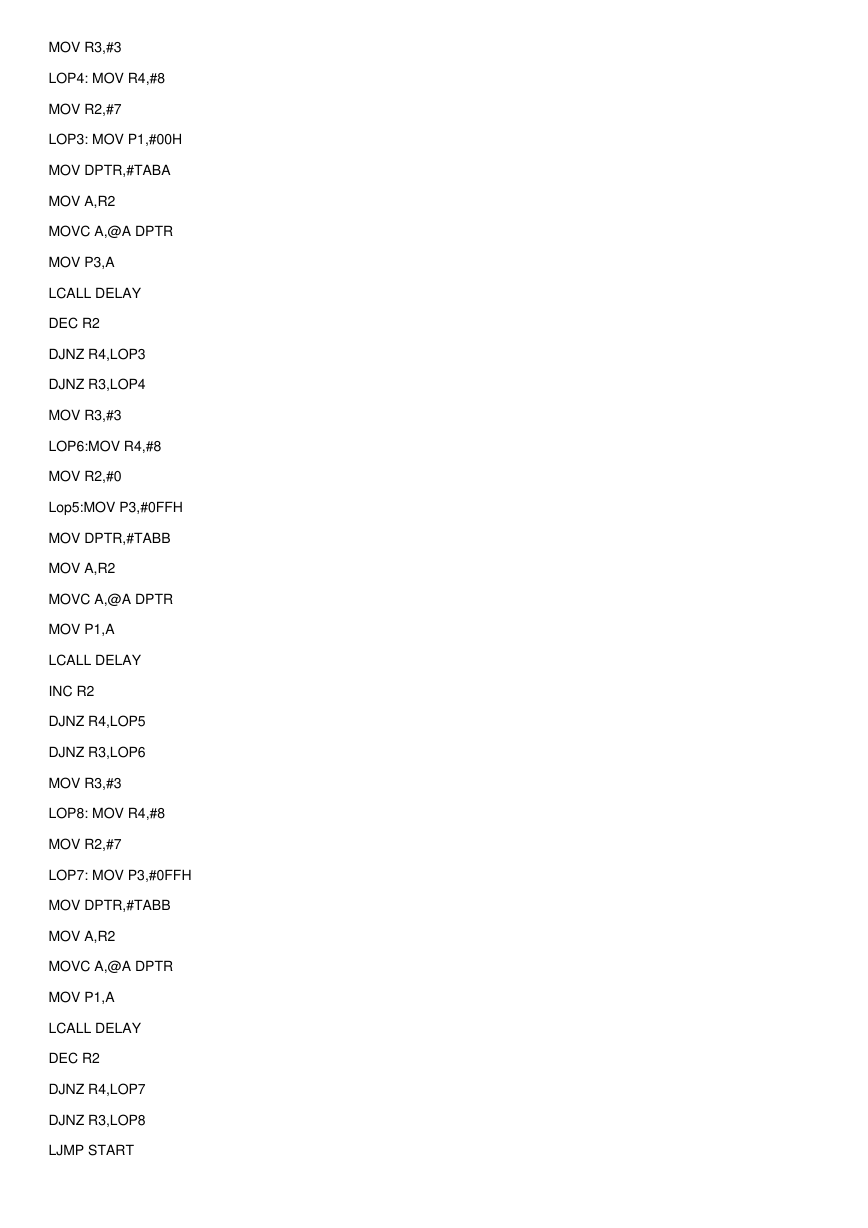

MOV R3,#3 LOP4: MOV R4,#8 MOV R2,#7 LOP3: MOV P1,#00H MOV DPTR,#TABA MOV A,R2 MOVC A,@A DPTR MOV P3,A LCALL DELAY DEC R2 DJNZ R4,LOP3 DJNZ R3,LOP4 MOV R3,#3 LOP6:MOV R4,#8 MOV R2,#0 Lop5:MOV P3,#0FFH MOV DPTR,#TABB MOV A,R2 MOVC A,@A DPTR MOV P1,A LCALL DELAY INC R2 DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3 LOP8: MOV R4,#8 MOV R2,#7 LOP7: MOV P3,#0FFH MOV DPTR,#TABB MOV A,R2 MOVC A,@A DPTR MOV P1,A LCALL DELAY DEC R2 DJNZ R4,LOP7 DJNZ R3,LOP8 LJMP START 

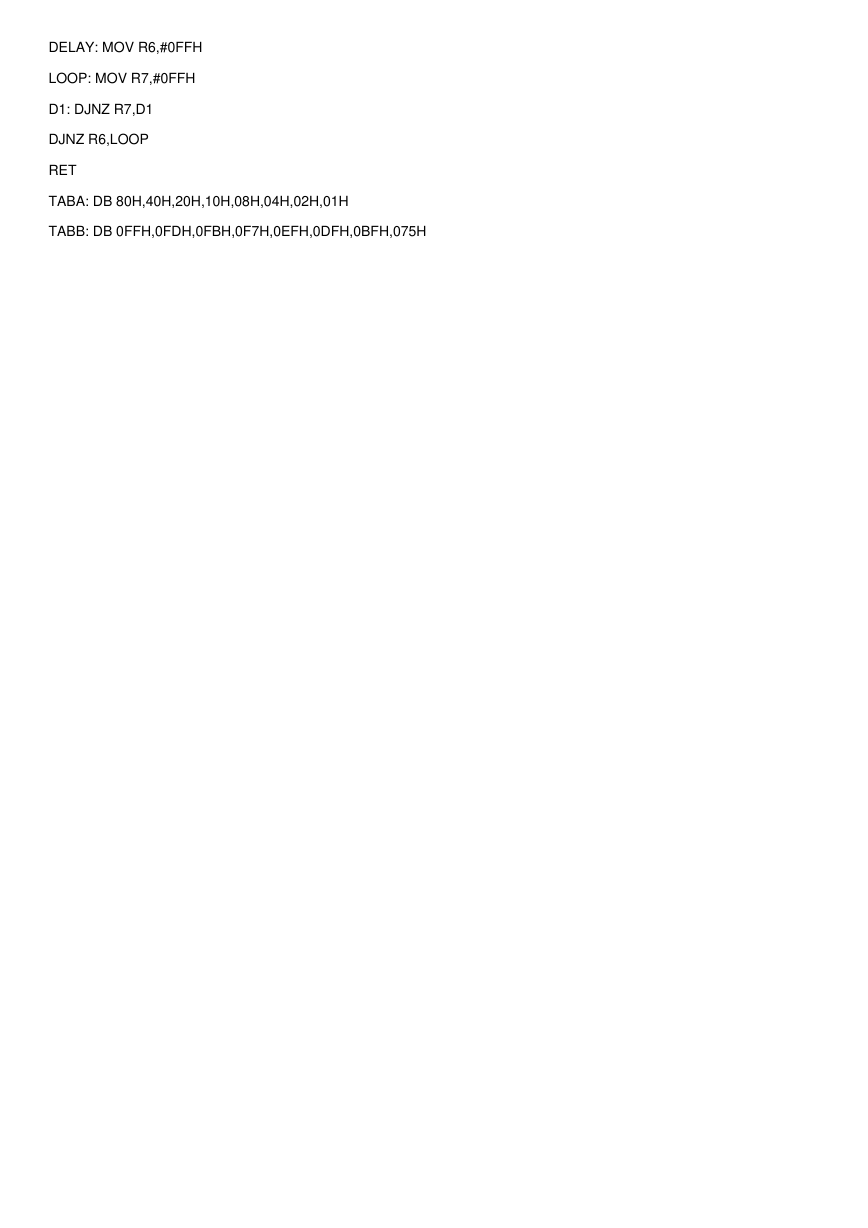

DELAY: MOV R6,#0FFH LOOP: MOV R7,#0FFH D1: DJNZ R7,D1 DJNZ R6,LOOP RET TABA: DB 80H,40H,20H,10H,08H,04H,02H,01H TABB: DB 0FFH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,075H
