Gobang.pdf

发布时间：2022-06-15 发布人：admin 分类：说明书资料大小：1.86M 资料格式：pdf 举报版权申诉


第1页 / 共18页


第2页 / 共18页


第3页 / 共18页


第4页 / 共18页


第5页 / 共18页


第6页 / 共18页


第7页 / 共18页


第8页 / 共18页

文本预览

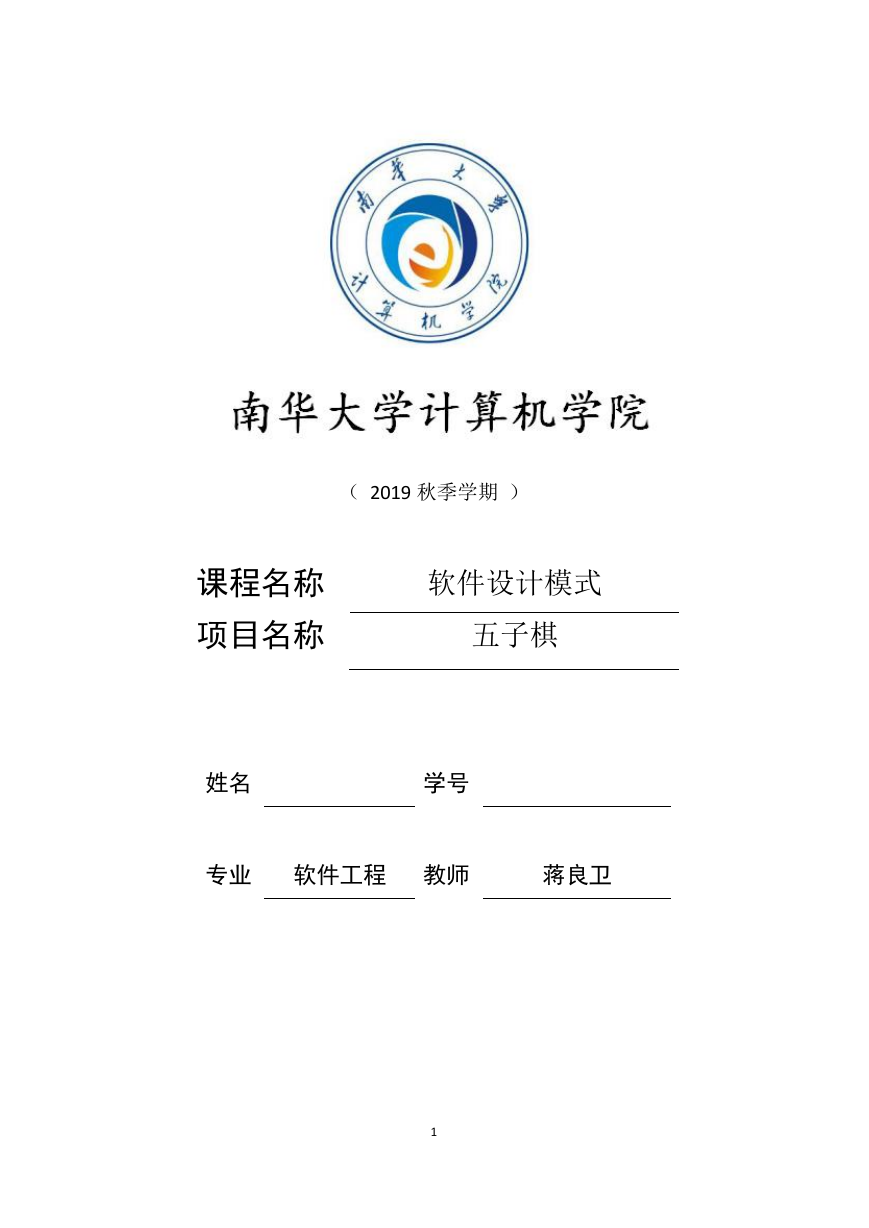

（ 2019 秋季学期）课程名称项目名称姓名软件设计模式五子棋学号专业软件工程教师蒋良卫 1

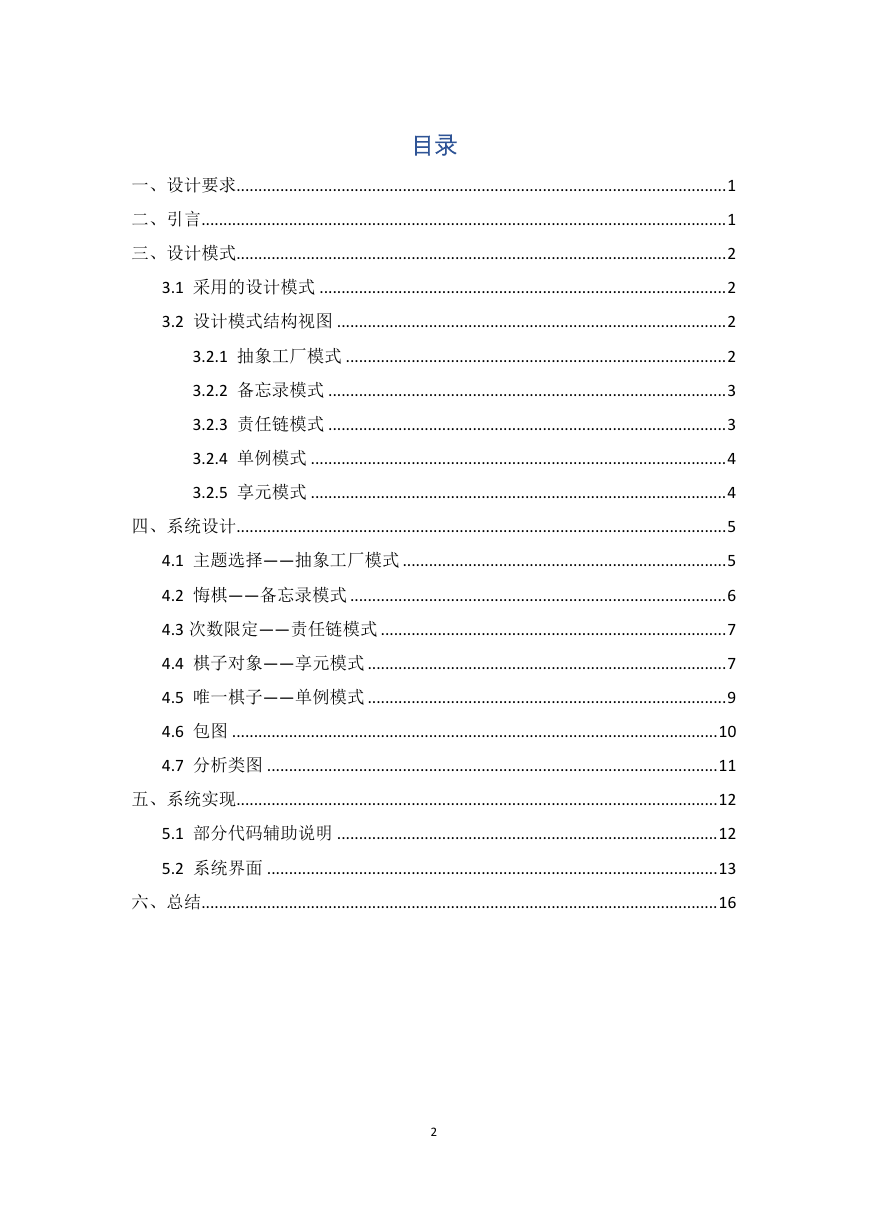

目录一、设计要求................................................................................................................ 1 二、引言........................................................................................................................ 1 三、设计模式................................................................................................................ 2 3.1 采用的设计模式 ............................................................................................. 2 3.2 设计模式结构视图 ......................................................................................... 2 3.2.1 抽象工厂模式 ....................................................................................... 2 3.2.2 备忘录模式 ........................................................................................... 3 3.2.3 责任链模式 ........................................................................................... 3 3.2.4 单例模式 ............................................................................................... 4 3.2.5 享元模式 ............................................................................................... 4 四、系统设计................................................................................................................ 5 4.1 主题选择——抽象工厂模式 .......................................................................... 5 4.2 悔棋——备忘录模式 ...................................................................................... 6 4.3 次数限定——责任链模式 ............................................................................... 7 4.4 棋子对象——享元模式 .................................................................................. 7 4.5 唯一棋子——单例模式 .................................................................................. 9 4.6 包图 ............................................................................................................... 10 4.7 分析类图 ....................................................................................................... 11 五、系统实现.............................................................................................................. 12 5.1 部分代码辅助说明 ....................................................................................... 12 5.2 系统界面 ....................................................................................................... 13 六、总结...................................................................................................................... 16 2

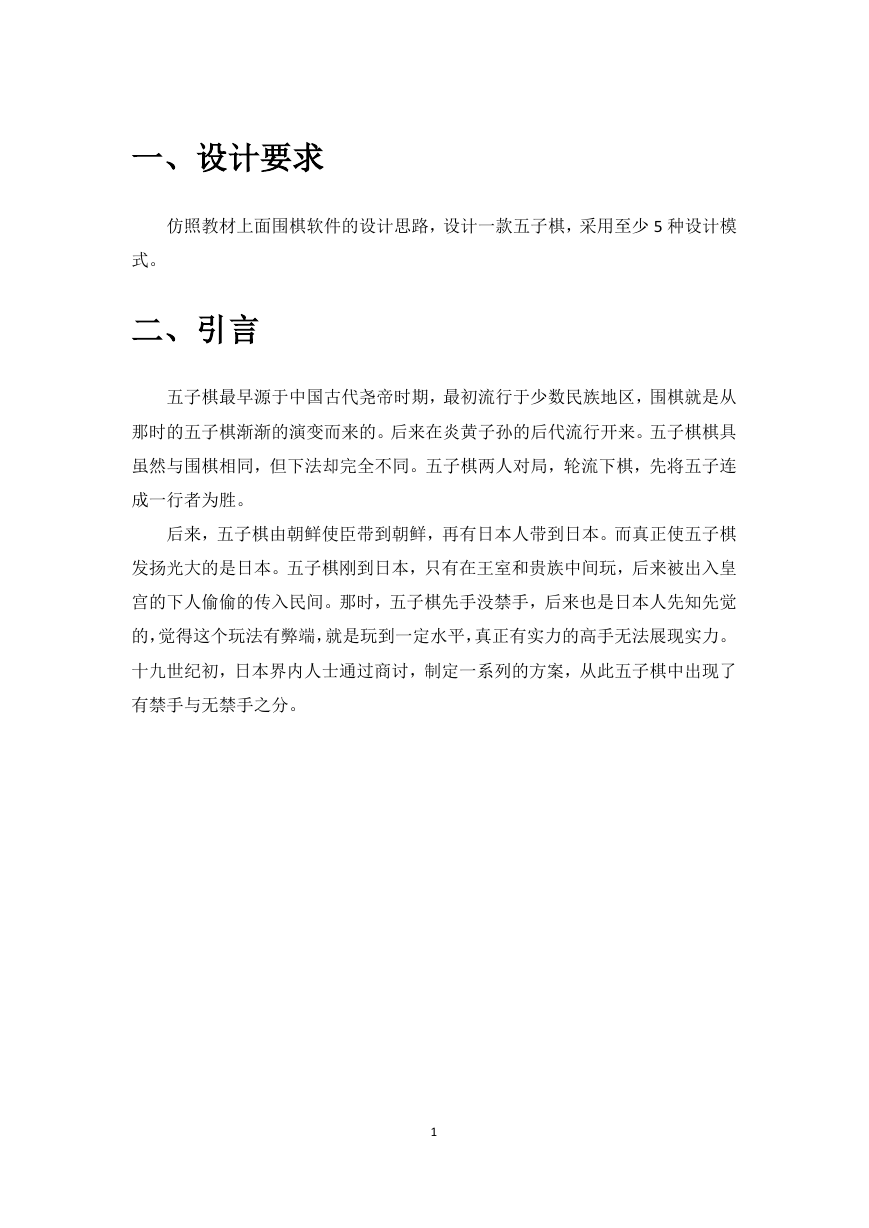

一、设计要求仿照教材上面围棋软件的设计思路，设计一款五子棋，采用至少 5 种设计模式。二、引言五子棋最早源于中国古代尧帝时期，最初流行于少数民族地区，围棋就是从那时的五子棋渐渐的演变而来的。后来在炎黄子孙的后代流行开来。五子棋棋具虽然与围棋相同，但下法却完全不同。五子棋两人对局，轮流下棋，先将五子连成一行者为胜。后来，五子棋由朝鲜使臣带到朝鲜，再有日本人带到日本。而真正使五子棋发扬光大的是日本。五子棋刚到日本，只有在王室和贵族中间玩，后来被出入皇宫的下人偷偷的传入民间。那时，五子棋先手没禁手，后来也是日本人先知先觉的，觉得这个玩法有弊端，就是玩到一定水平，真正有实力的高手无法展现实力。十九世纪初，日本界内人士通过商讨，制定一系列的方案，从此五子棋中出现了有禁手与无禁手之分。 1

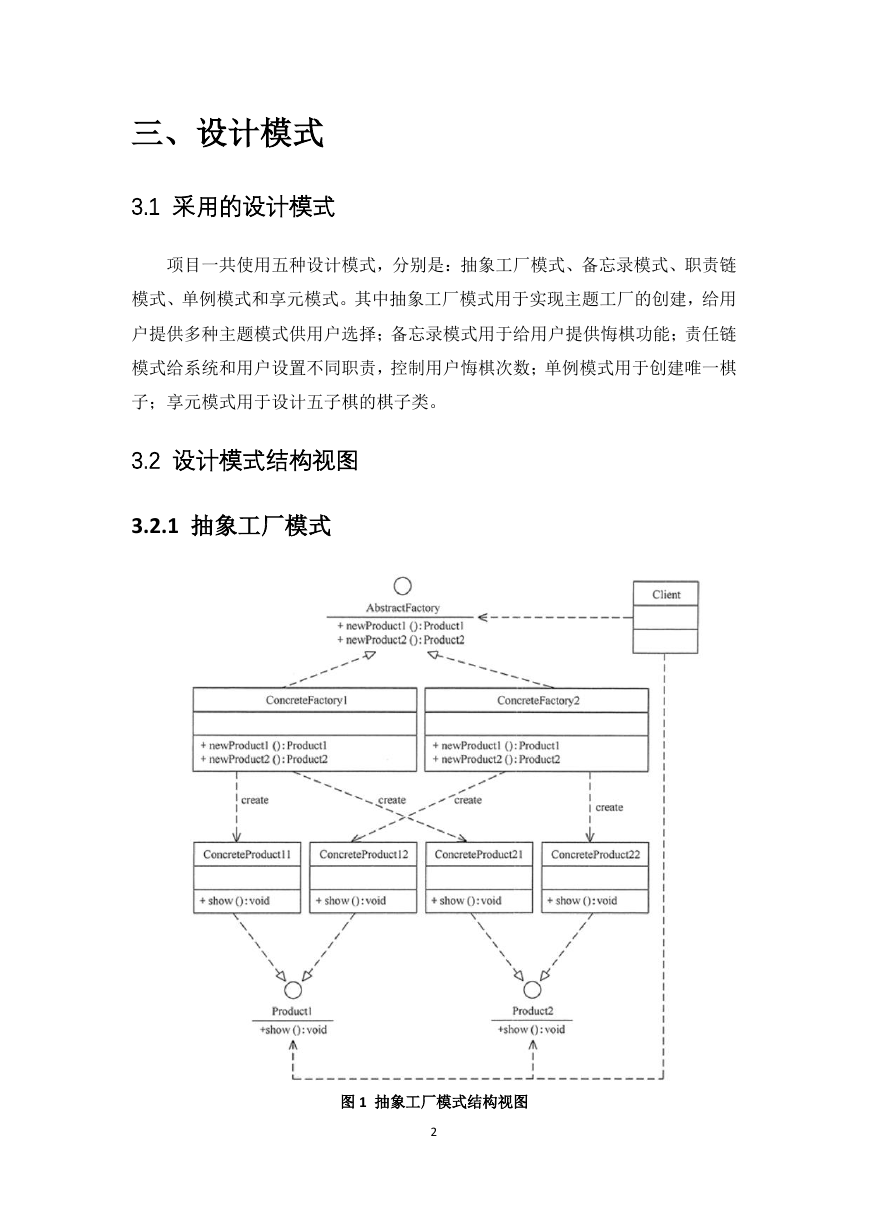

三、设计模式 3.1 采用的设计模式项目一共使用五种设计模式，分别是：抽象工厂模式、备忘录模式、职责链模式、单例模式和享元模式。其中抽象工厂模式用于实现主题工厂的创建，给用户提供多种主题模式供用户选择；备忘录模式用于给用户提供悔棋功能；责任链模式给系统和用户设置不同职责，控制用户悔棋次数；单例模式用于创建唯一棋子；享元模式用于设计五子棋的棋子类。 3.2 设计模式结构视图 3.2.1 抽象工厂模式图 1 抽象工厂模式结构视图 2

3.2.2 备忘录模式图 2 备忘录模式结构视图 3.2.3 责任链模式图 3 责任链模式结构视图 3

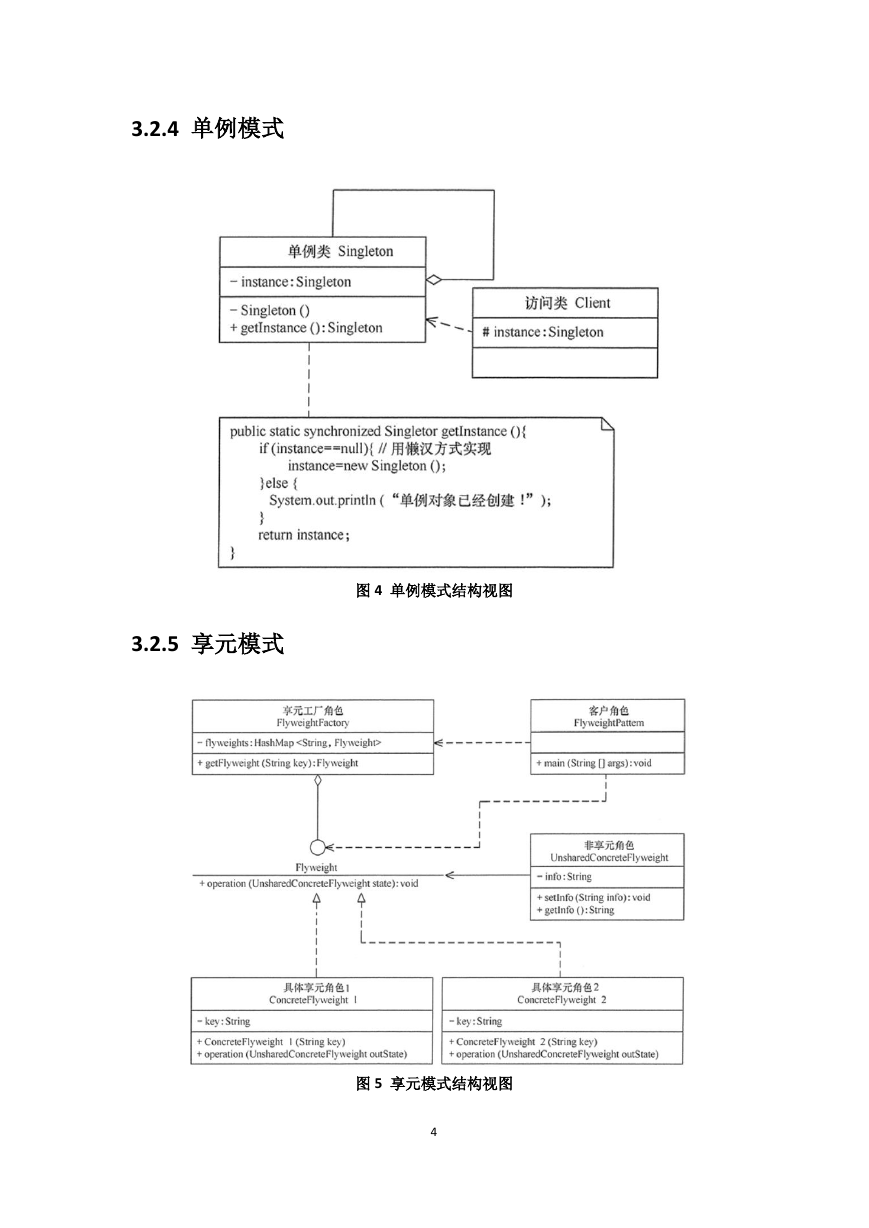

3.2.4 单例模式图 4 单例模式结构视图 3.2.5 享元模式图 5 享元模式结构视图 4

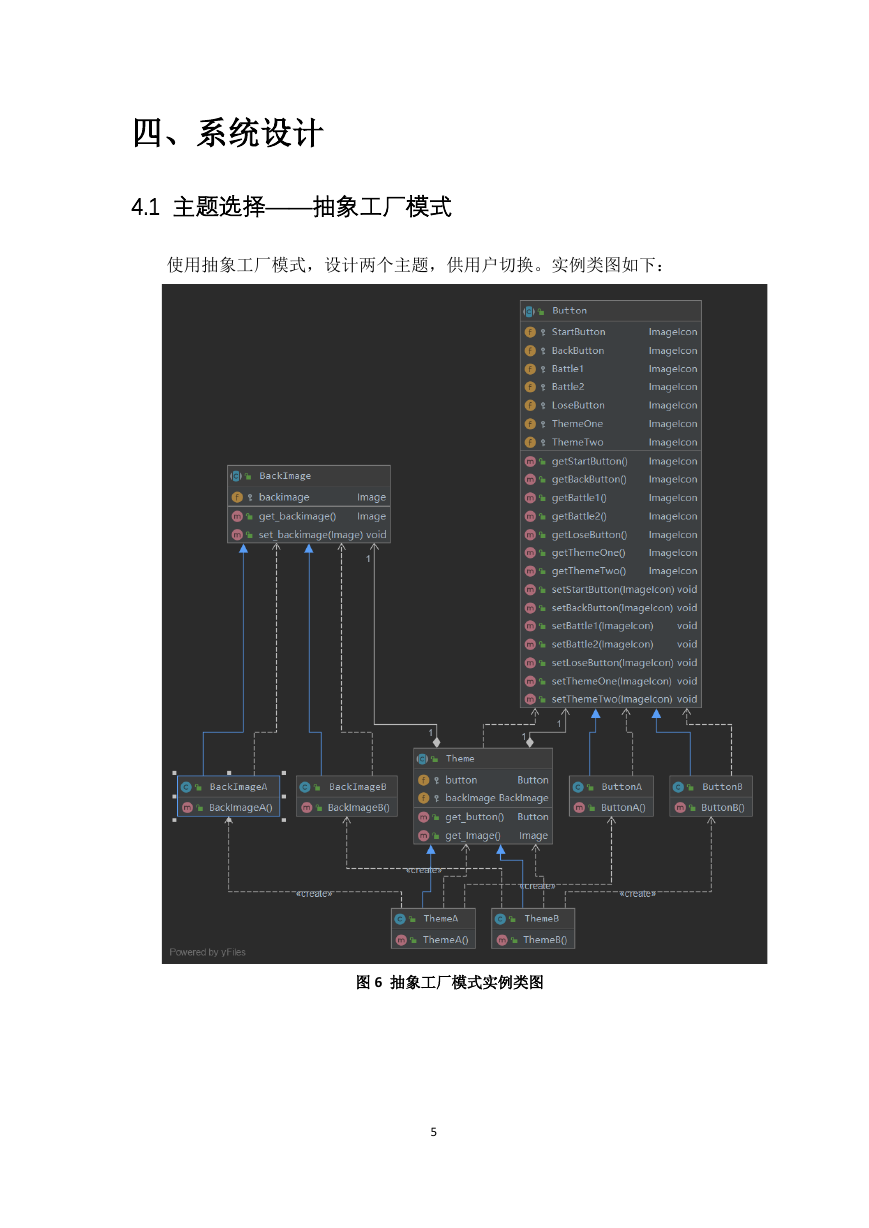

四、系统设计 4.1 主题选择——抽象工厂模式使用抽象工厂模式，设计两个主题，供用户切换。实例类图如下：图 6 抽象工厂模式实例类图 5

4.2 悔棋——备忘录模式使用备忘录模式，允许用户悔棋。实例类图如下：图 7 备忘录模式实例类图 6
