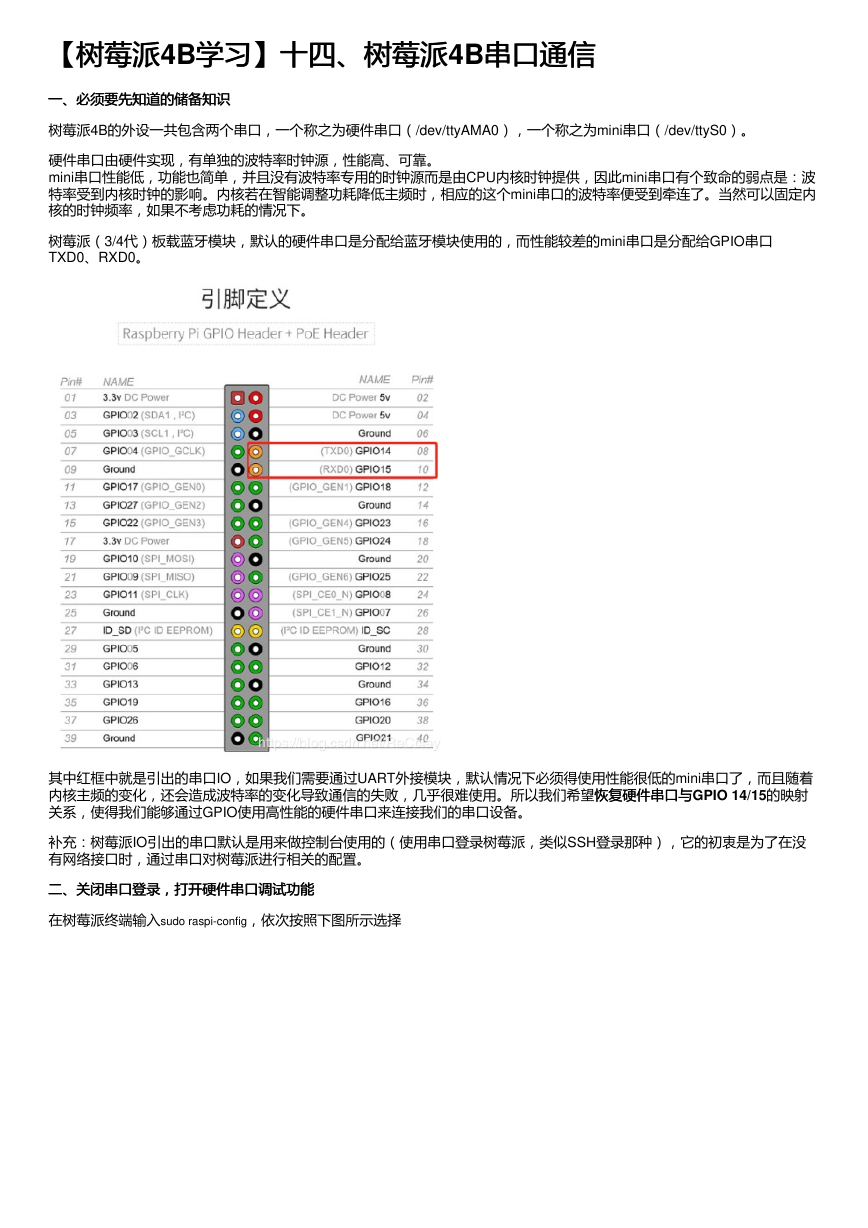

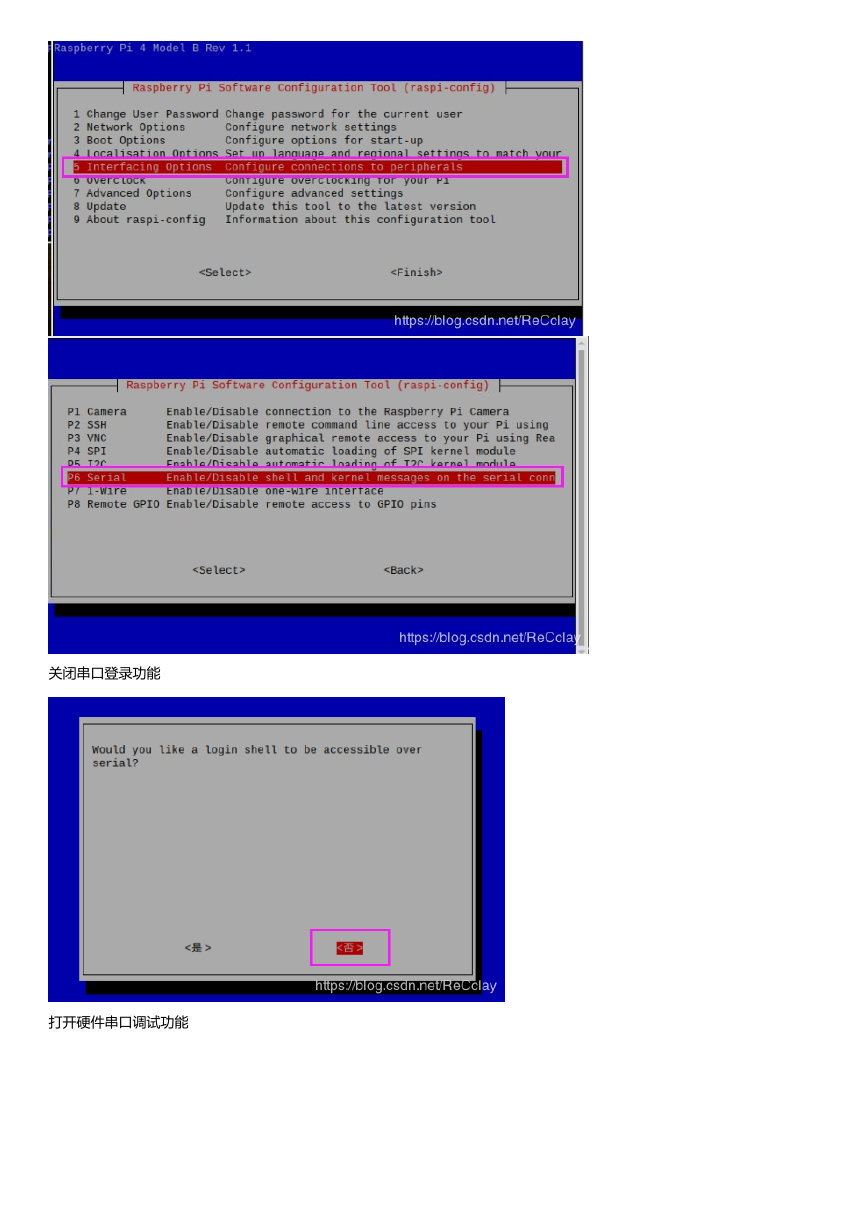

【树莓派4B学习】十四、树莓派【树莓派学习】十四、树莓派4B串口通信串口通信一、必须要先知道的储备知识一、必须要先知道的储备知识树莓派4B的外设一共包含两个串口，一个称之为硬件串口（/dev/ttyAMA0），一个称之为mini串口（/dev/ttyS0）。硬件串口由硬件实现，有单独的波特率时钟源，性能高、可靠。 mini串口性能低，功能也简单，并且没有波特率专用的时钟源而是由CPU内核时钟提供，因此mini串口有个致命的弱点是：波特率受到内核时钟的影响。内核若在智能调整功耗降低主频时，相应的这个mini串口的波特率便受到牵连了。当然可以固定内核的时钟频率，如果不考虑功耗的情况下。树莓派（3/4代）板载蓝牙模块，默认的硬件串口是分配给蓝牙模块使用的，而性能较差的mini串口是分配给GPIO串口 TXD0、RXD0。其中红框中就是引出的串口IO，如果我们需要通过UART外接模块，默认情况下必须得使用性能很低的mini串口了，而且随着恢复硬件串口与GPIO 14/15的映射内核主频的变化，还会造成波特率的变化导致通信的失败，几乎很难使用。所以我们希望恢复硬件串口与关系，使得我们能够通过GPIO使用高性能的硬件串口来连接我们的串口设备。补充：树莓派IO引出的串口默认是用来做控制台使用的（使用串口登录树莓派，类似SSH登录那种），它的初衷是为了在没有网络接口时，通过串口对树莓派进行相关的配置。二、关闭串口登录，打开硬件串口调试功能二、关闭串口登录，打开硬件串口调试功能在树莓派终端输入sudo raspi-config，依次按照下图所示选择

关闭串口登录功能打开硬件串口调试功能

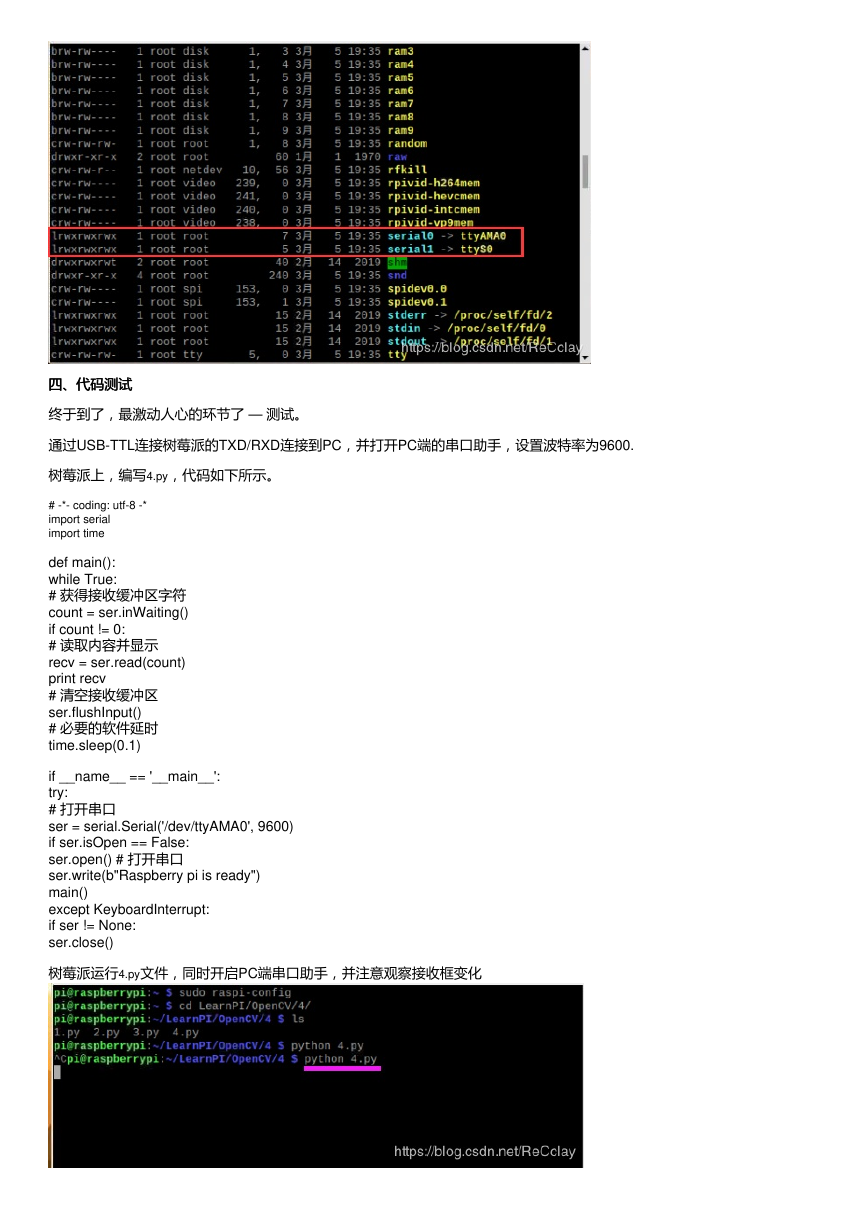

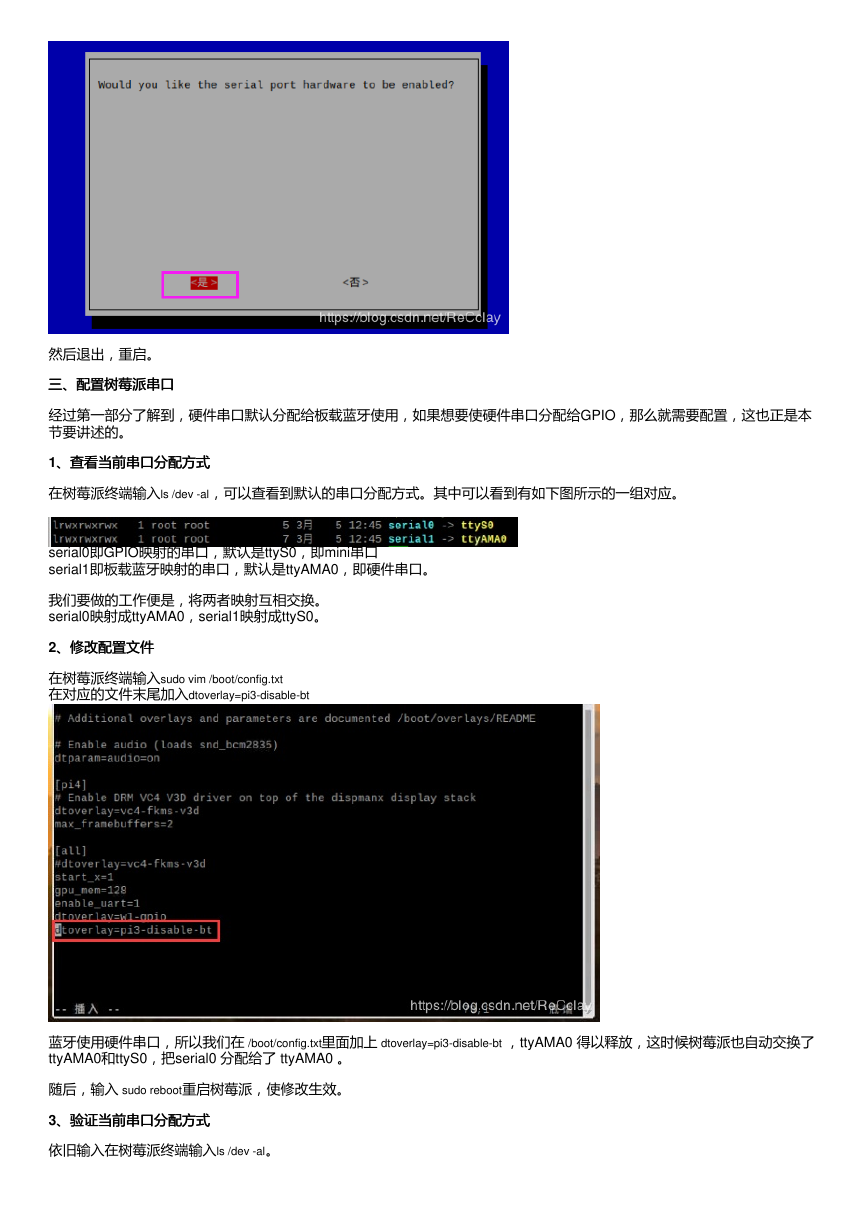

然后退出，重启。三、配置树莓派串口三、配置树莓派串口经过第一部分了解到，硬件串口默认分配给板载蓝牙使用，如果想要使硬件串口分配给GPIO，那么就需要配置，这也正是本节要讲述的。 1、查看当前串口分配方式、查看当前串口分配方式在树莓派终端输入ls /dev -al，可以查看到默认的串口分配方式。其中可以看到有如下图所示的一组对应。 serial0即GPIO映射的串口，默认是ttyS0，即mini串口 serial1即板载蓝牙映射的串口，默认是ttyAMA0，即硬件串口。我们要做的工作便是，将两者映射互相交换。 serial0映射成ttyAMA0，serial1映射成ttyS0。 2、修改配置文件、修改配置文件在树莓派终端输入sudo vim /boot/config.txt 在对应的文件末尾加入dtoverlay=pi3-disable-bt 蓝牙使用硬件串口，所以我们在 /boot/config.txt里面加上 dtoverlay=pi3-disable-bt ，ttyAMA0 得以释放，这时候树莓派也自动交换了 ttyAMA0和ttyS0，把serial0 分配给了 ttyAMA0 。随后，输入 sudo reboot重启树莓派，使修改生效。 3、验证当前串口分配方式、验证当前串口分配方式依旧输入在树莓派终端输入ls /dev -al。

四、代码测试四、代码测试终于到了，最激动人心的环节了 — 测试。通过USB-TTL连接树莓派的TXD/RXD连接到PC，并打开PC端的串口助手，设置波特率为9600. 树莓派上，编写4.py，代码如下所示。 # -*- coding: utf-8 -* import serial import time def main(): while True: # 获得接收缓冲区字符 count = ser.inWaiting() if count != 0: # 读取内容并显示 recv = ser.read(count) print recv # 清空接收缓冲区 ser.flushInput() # 必要的软件延时 time.sleep(0.1) if __name__ == '__main__': try: # 打开串口 ser = serial.Serial('/dev/ttyAMA0', 9600) if ser.isOpen == False: ser.open() # 打开串口 ser.write(b"Raspberry pi is ready") main() except KeyboardInterrupt: if ser != None: ser.close() 树莓派运行4.py文件，同时开启PC端串口助手，并注意观察接收框变化

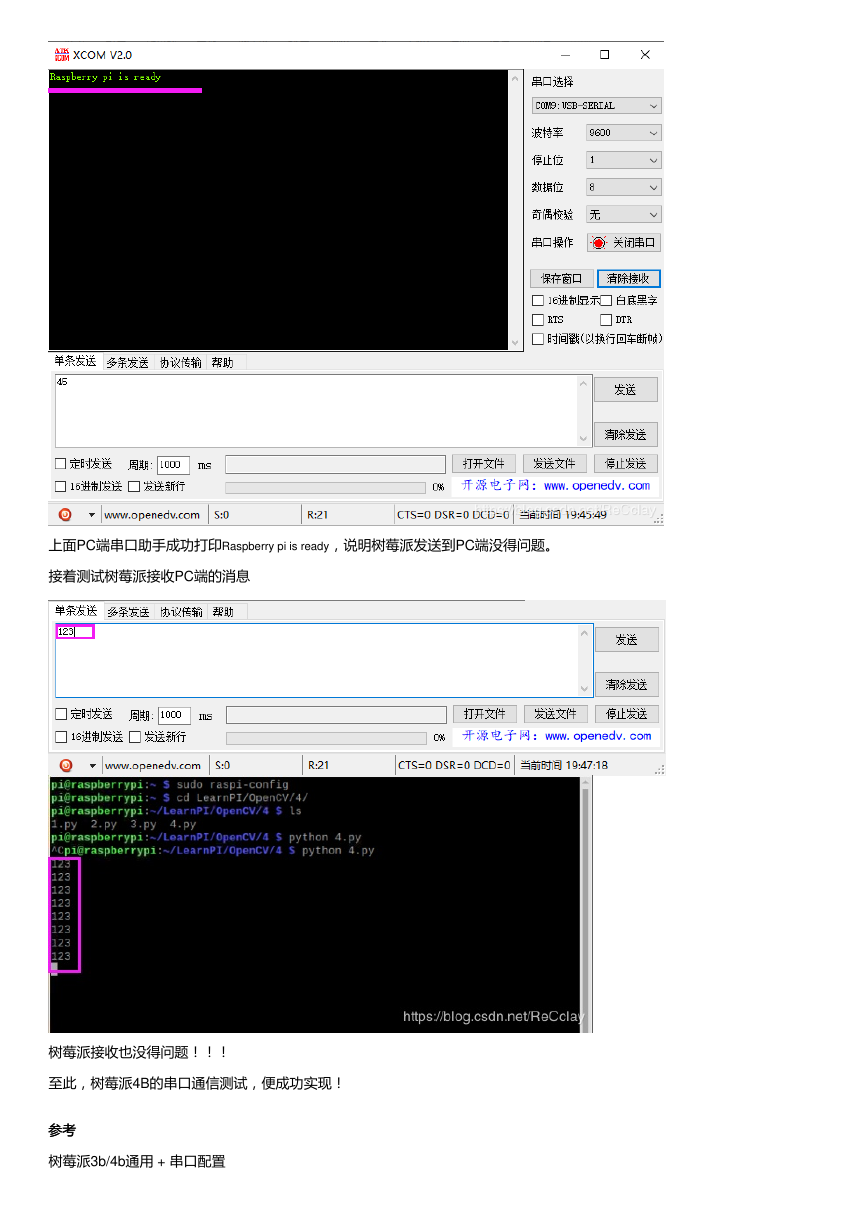

上面PC端串口助手成功打印Raspberry pi is ready，说明树莓派发送到PC端没得问题。接着测试树莓派接收PC端的消息树莓派接收也没得问题！！！至此，树莓派4B的串口通信测试，便成功实现！参考参考树莓派3b/4b通用 + 串口配置

树莓派3b+串口配置树莓派4B如何使用串口与外部进行通信作者：ReCclay
