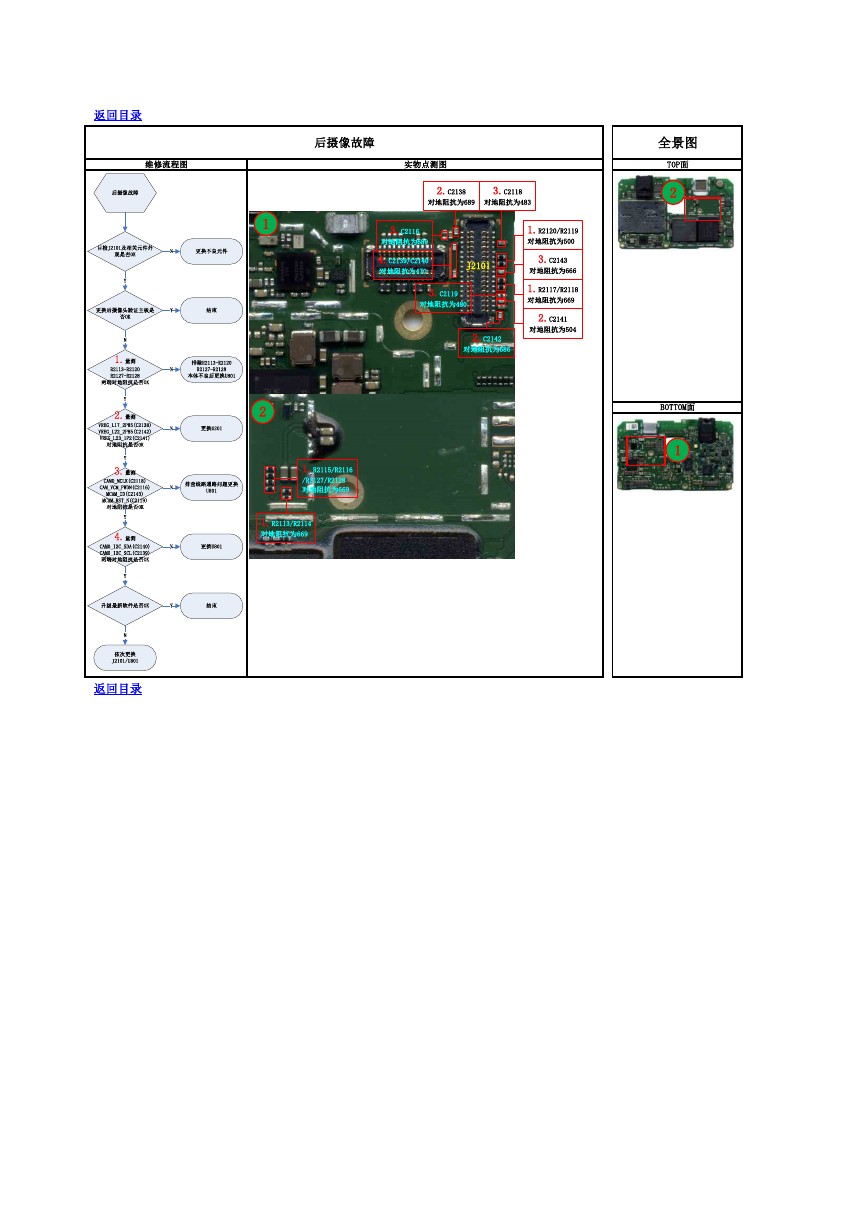

返回目录 维修流程图 实物点测图 后摄像故障 2.C2138 3.C2118 对地阻抗为689 对地阻抗为483 3.C2116 对地阻抗为689 4.C2139/C2140 对地阻抗为470 J2101 3.C2119 对地阻抗为480 2.C2142 对地阻抗为686 1.R2120/R2119 对地阻抗为500 3.C2143 对地阻抗为666 1.R2117/R2118 对地阻抗为669 2.C2141 对地阻抗为504 1 2 1.R2115/R2116 /R2127/R2128 对地阻抗为669 1.R2113/R2114 对地阻抗为669 全景图 TOP面 2 BOTTOM面 1 返回目录 后摄像故障目检J2101及相关元件外观是否OK更换不良元件NY更换后摄像头验证主板是否OK结束YN1.量测R2113-R2120R2127-R2128两端对地阻抗是否OK排除R2113-R2120R2127-R2128本体不良后更换U801NY2.量测VREG_L17_2P85(C2138)VREG_L22_2P85(C2142)VREG_L23_1P2(C2141)对地阻抗是否OK更换U201NY3.量测CAM0_MCLK(C2118)CAM_VCM_PWDN(C2116)MCAM_ID(C2143)MCAM_RST_N(C2119)对地阻抗是否OK排查线路通路问题更换U801NY4.量测 CAM0_I2C_SDA(C2140)CAM0_I2C_SCL(C2139) 两端对地阻抗是否OK更换U801NY结束升级最新软件是否OKYN依次更换J2101/U801
