佳能一体机-imageCLASS MF4680入门指南说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：3.63M 资料格式：pdf 举报版权申诉


第1页 / 共27页


第2页 / 共27页


第3页 / 共27页


第4页 / 共27页


第5页 / 共27页


第6页 / 共27页


第7页 / 共27页


第8页 / 共27页

安装本机

打开本机的包装

安装本机之前

下列装备都齐了吗？

本机的说明书

安装墨盒

安装纸盒和装入纸张

连接电源线，启动本机

连接电话线

安装电话听筒

设定日期和时间

设定电话线路类型

设定本机发送传真

信息输入指南

登记发件人信息

设定本机接收传真

选择适合您要求的接收模式

设定接收模式

设定本机网络使用

将本机连接到网络

指定IP地址设置

安装/卸载软件

安装步骤

检查安装情况

卸载步骤

用户软件光盘上的绑定程序

使用帮助功能

在线帮助

纸张节省提示

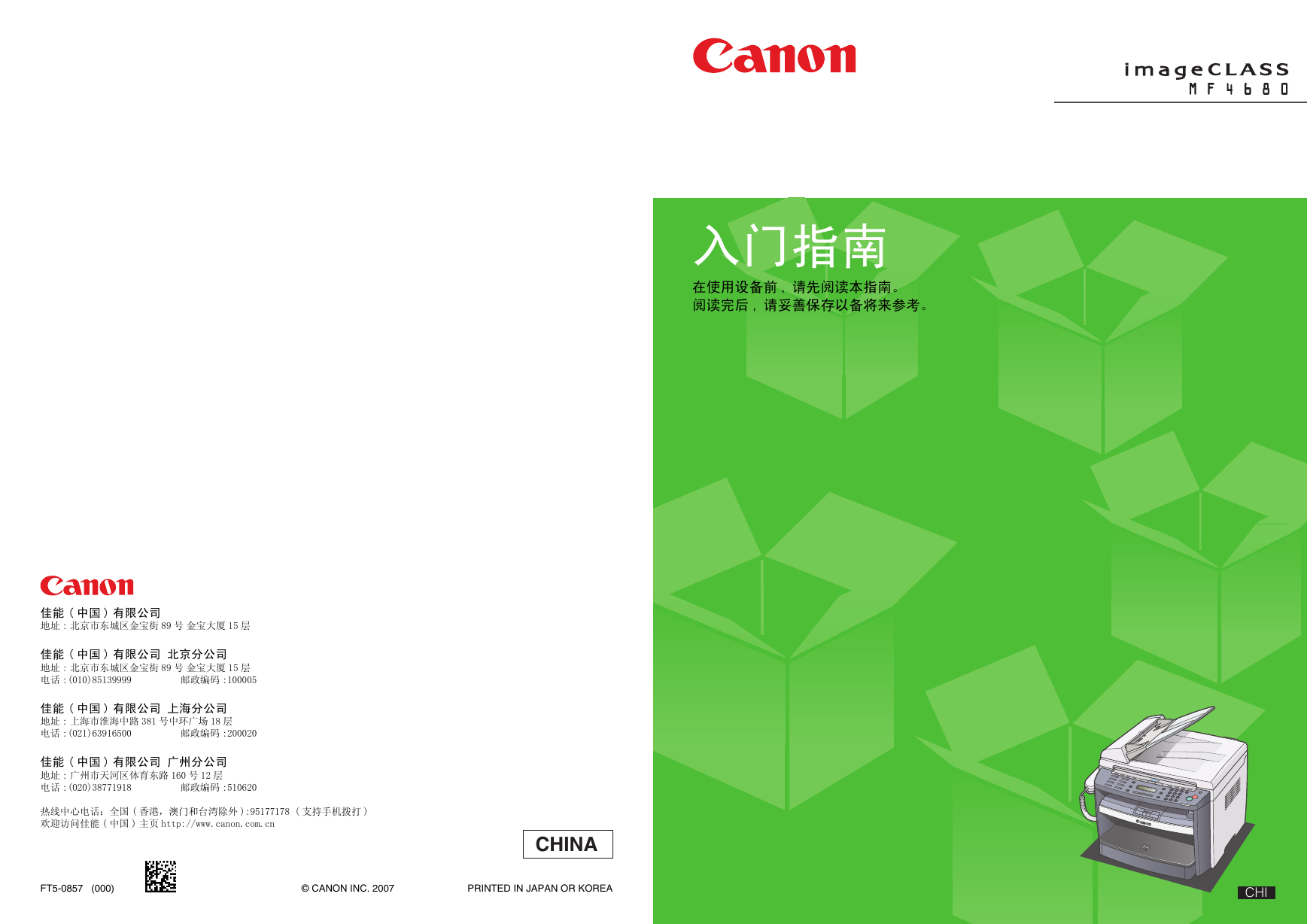

入门指南在使用设备前 , 请先阅读本指南。阅读完后 , 请妥善保存以备将来参考。佳能 ( 中国 ) 有限公司地址 : 北京市东城区金宝街 89 号金宝大厦 15 层佳能 ( 中国 ) 有限公司北京分公司地址 : 北京市东城区金宝街 89 号金宝大厦 15 层电话 :(010)85139999 邮政编码 :100005 佳能 ( 中国 ) 有限公司上海分公司地址 : 上海市淮海中路 381 号中环广场 18 层电话 :(021)63916500 邮政编码 :200020 佳能 ( 中国 ) 有限公司广州分公司地址 : 广州市天河区体育东路 160 号 12 层电话 :(020)38771918 邮政编码 :510620 热线中心电话：全国 ( 香港，澳门和台湾除外 ):95177178 ( 支持手机拨打 ) 欢迎访问佳能 ( 中国 ) 主页 http://www.canon.com.cn CHINA FT5-0857 (000) © CANON INC. 2007 PRINTED IN JAPAN OR KOREA CHI

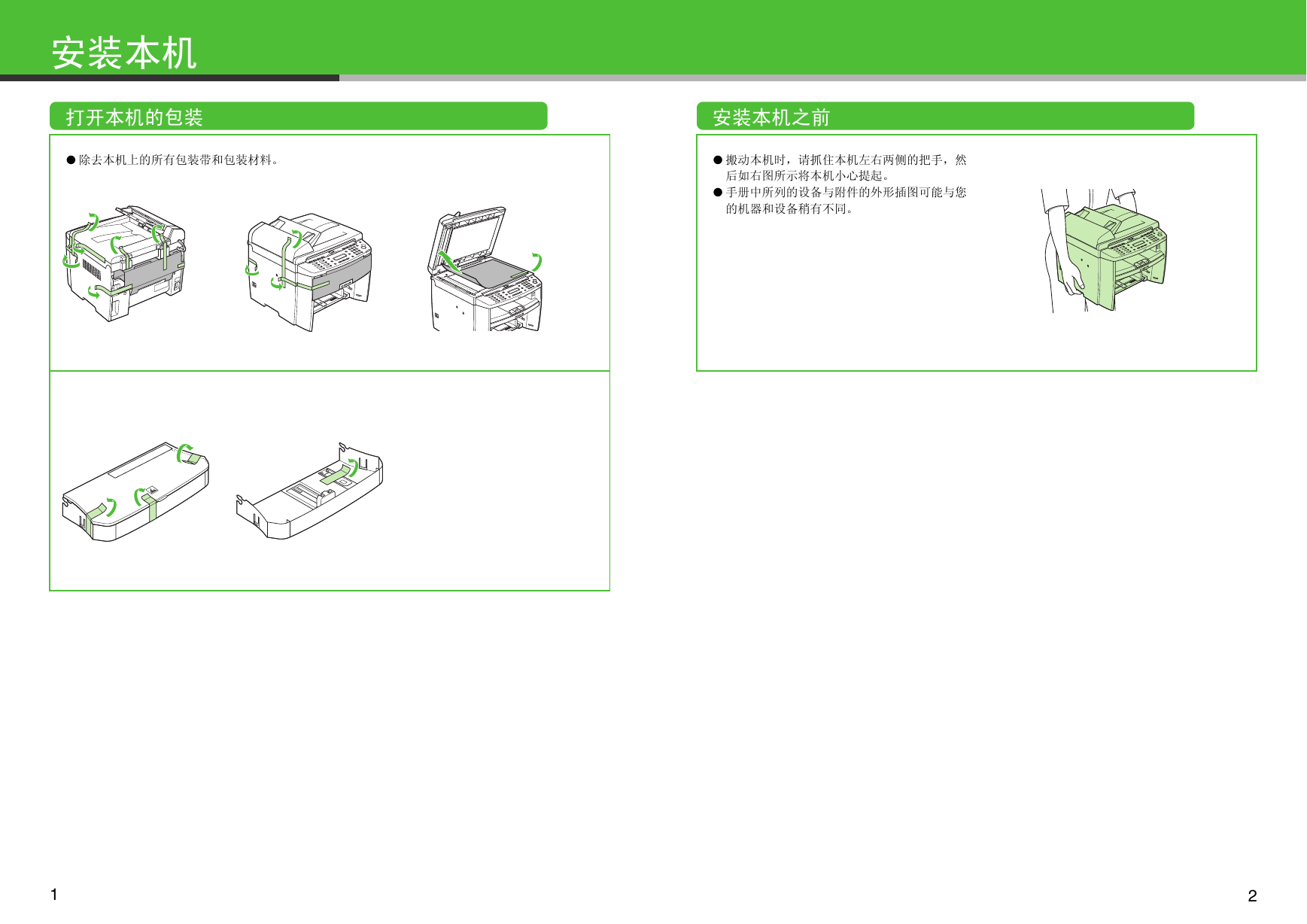

安装本机打开本机的包装 ● 除去本机上的所有包装带和包装材料。安装本机之前 ● 搬动本机时，请抓住本机左右两侧的把手，然后如右图所示将本机小心提起。 ● 手册中所列的设备与附件的外形插图可能与您的机器和设备稍有不同。 1 2

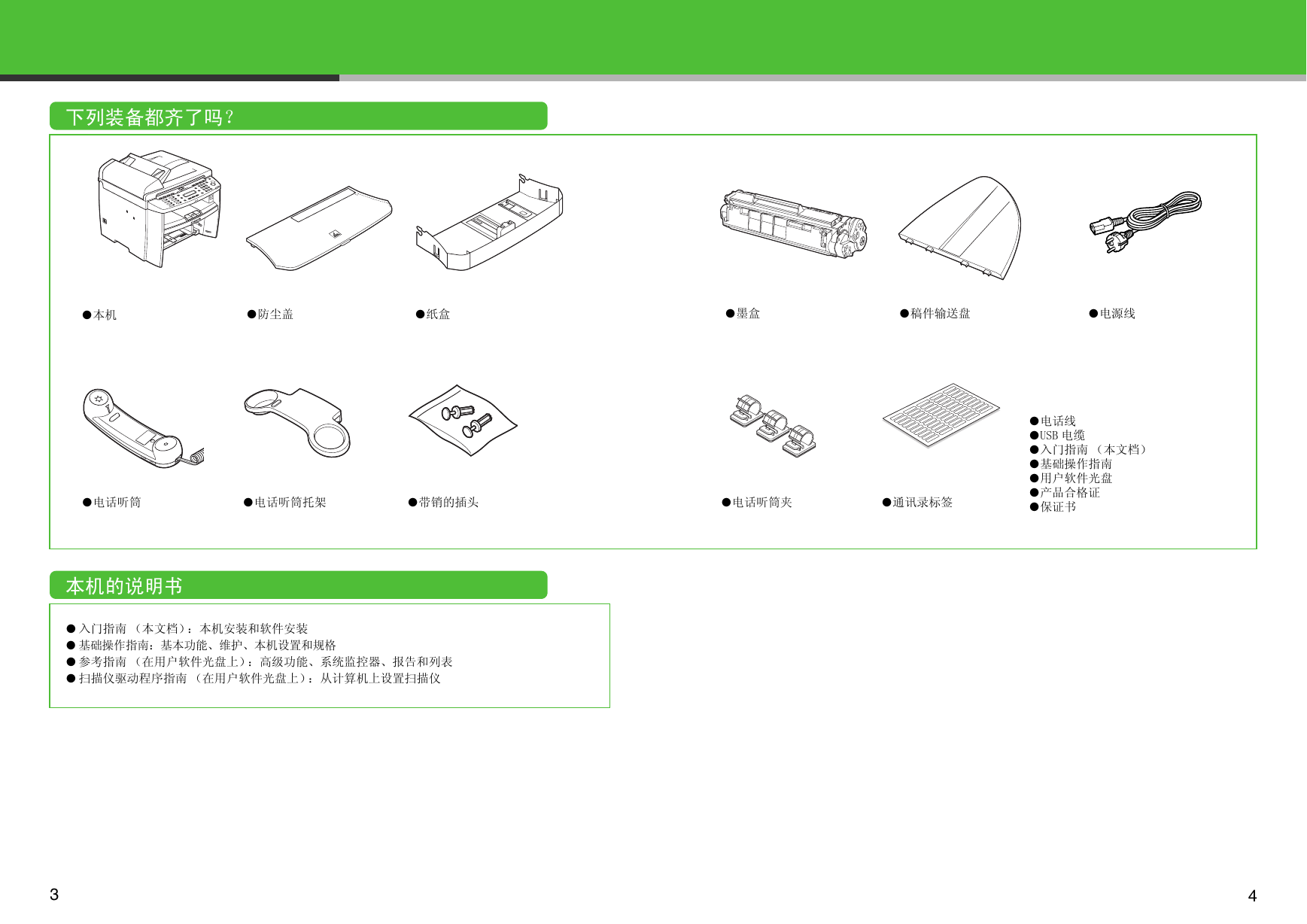

下列装备都齐了吗？ ●本机 ●防尘盖 ●纸盒 ●墨盒 ●稿件输送盘 ●电源线 ●电话听筒 ●电话听筒托架 ●带销的插头 ●电话听筒夹 ●通讯录标签 ●电话线 ●USB 电缆 ●入门指南（本文档） ●基础操作指南 ●用户软件光盘 ●产品合格证 ●保证书本机的说明书 ● 入门指南（本文档）：本机安装和软件安装 ● 基础操作指南：基本功能、维护、本机设置和规格 ● 参考指南（在用户软件光盘上）：高级功能、系统监控器、报告和列表 ● 扫描仪驱动程序指南（在用户软件光盘上）：从计算机上设置扫描仪 3 4

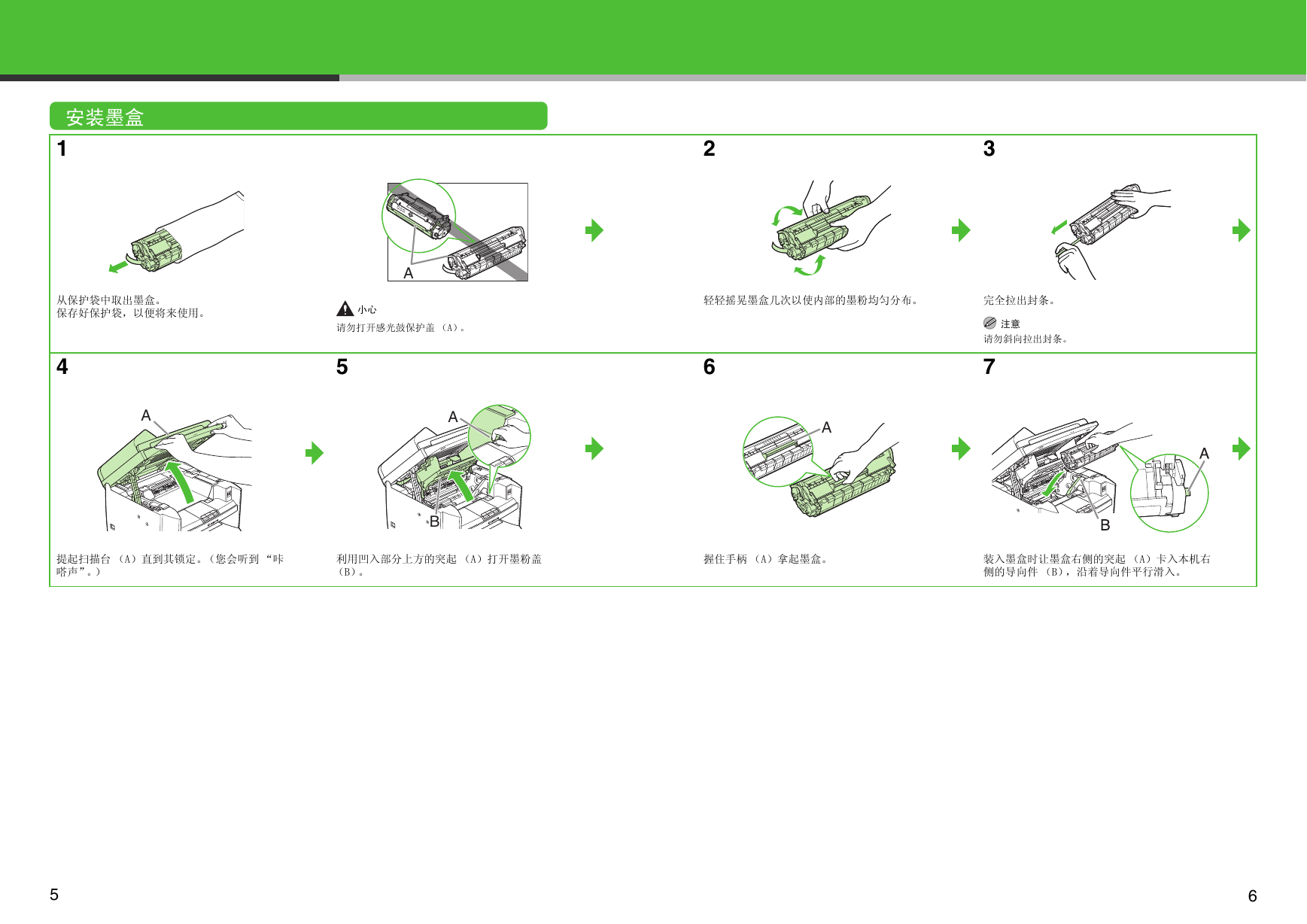

安装墨盒 1 从保护袋中取出墨盒。保存好保护袋，以便将来使用。 4 A 2 3 A 小心请勿打开感光鼓保护盖（A）。 5 A B 轻轻摇晃墨盒几次以使内部的墨粉均匀分布。完全拉出封条。 6 A 注意请勿斜向拉出封条。 7 提起扫描台（A）直到其锁定。（您会听到 “咔嗒声”。）利用凹入部分上方的突起（A）打开墨粉盖（B）。握住手柄（A）拿起墨盒。装入墨盒时让墨盒右侧的突起（A）卡入本机右侧的导向件（B），沿着导向件平行滑入。 5 6

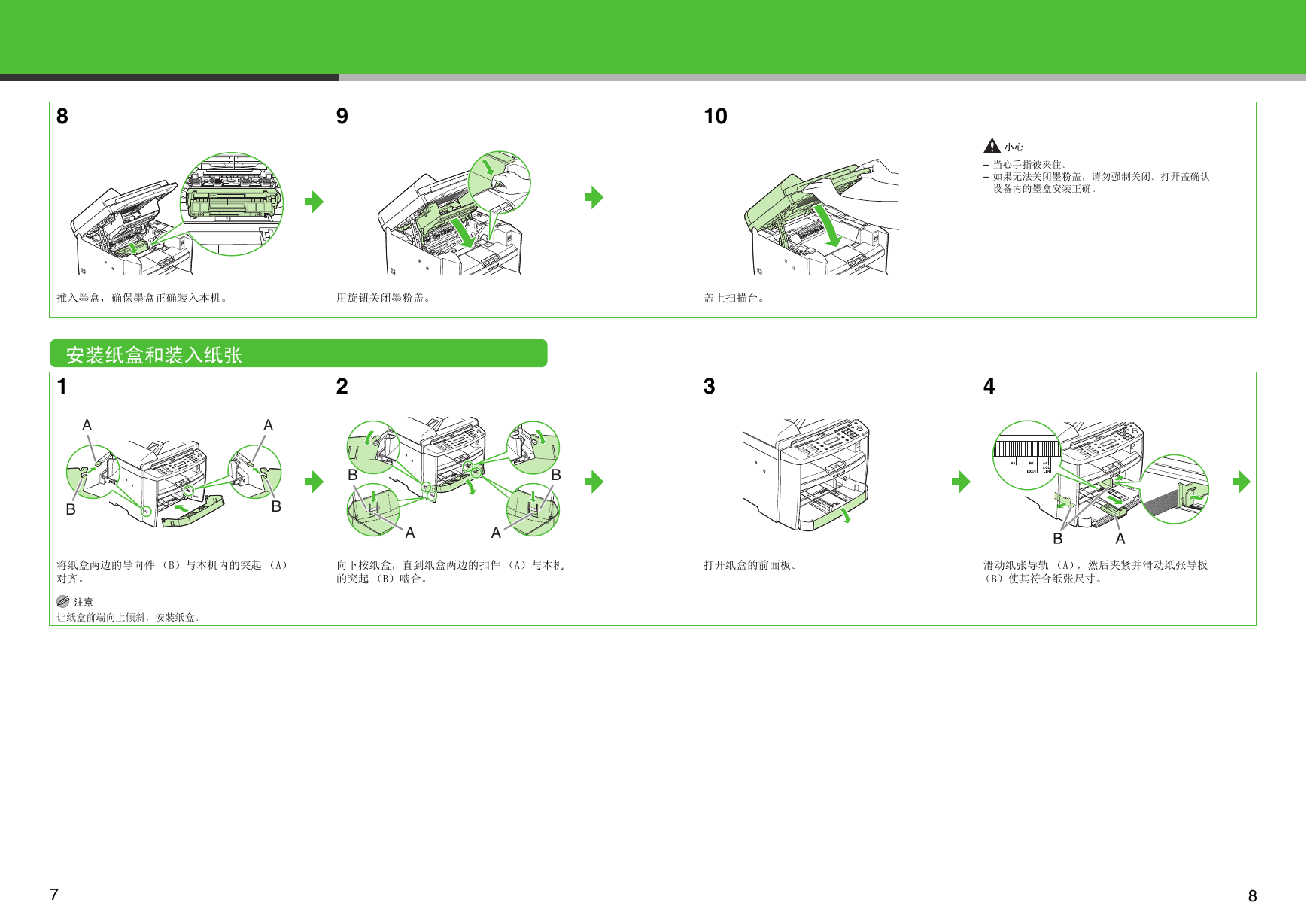

8 9 10 小心 – 当心手指被夹住。 – 如果无法关闭墨粉盖，请勿强制关闭。打开盖确认设备内的墨盒安装正确。推入墨盒，确保墨盒正确装入本机。用旋钮关闭墨粉盖。盖上扫描台。安装纸盒和装入纸张 1 A B 2 B A B B A A 3 4 将纸盒两边的导向件（B）与本机内的突起（A）对齐。向下按纸盒，直到纸盒两边的扣件（A）与本机的突起（B）啮合。打开纸盒的前面板。滑动纸张导轨（A），然后夹紧并滑动纸张导板（B）使其符合纸张尺寸。注意让纸盒前端向上倾斜，安装纸盒。 7 8

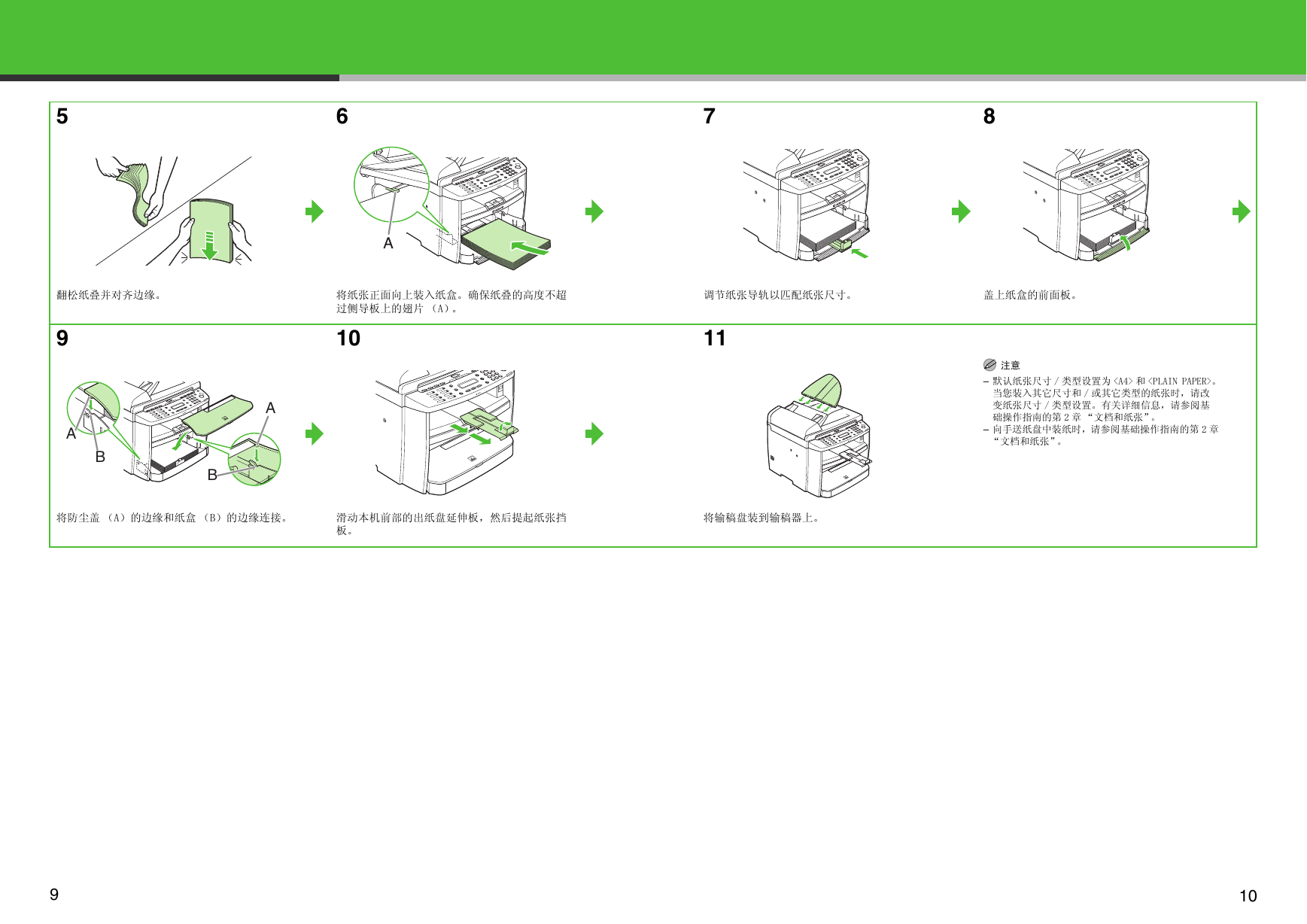

5 6 7 8 翻松纸叠并对齐边缘。将纸张正面向上装入纸盒。确保纸叠的高度不超过侧导板上的翅片（A）。调节纸张导轨以匹配纸张尺寸。盖上纸盒的前面板。 10 11 9 A B A B 将防尘盖（A）的边缘和纸盒（B）的边缘连接。滑动本机前部的出纸盘延伸板，然后提起纸张挡板。将输稿盘装到输稿器上。注意 – 默认纸张尺寸 / 类型设置为和。当您装入其它尺寸和 / 或其它类型的纸张时，请改变纸张尺寸 / 类型设置。有关详细信息，请参阅基础操作指南的第 2 章 “文档和纸张”。 – 向手送纸盘中装纸时，请参阅基础操作指南的第 2 章 “文档和纸张”。 9 10

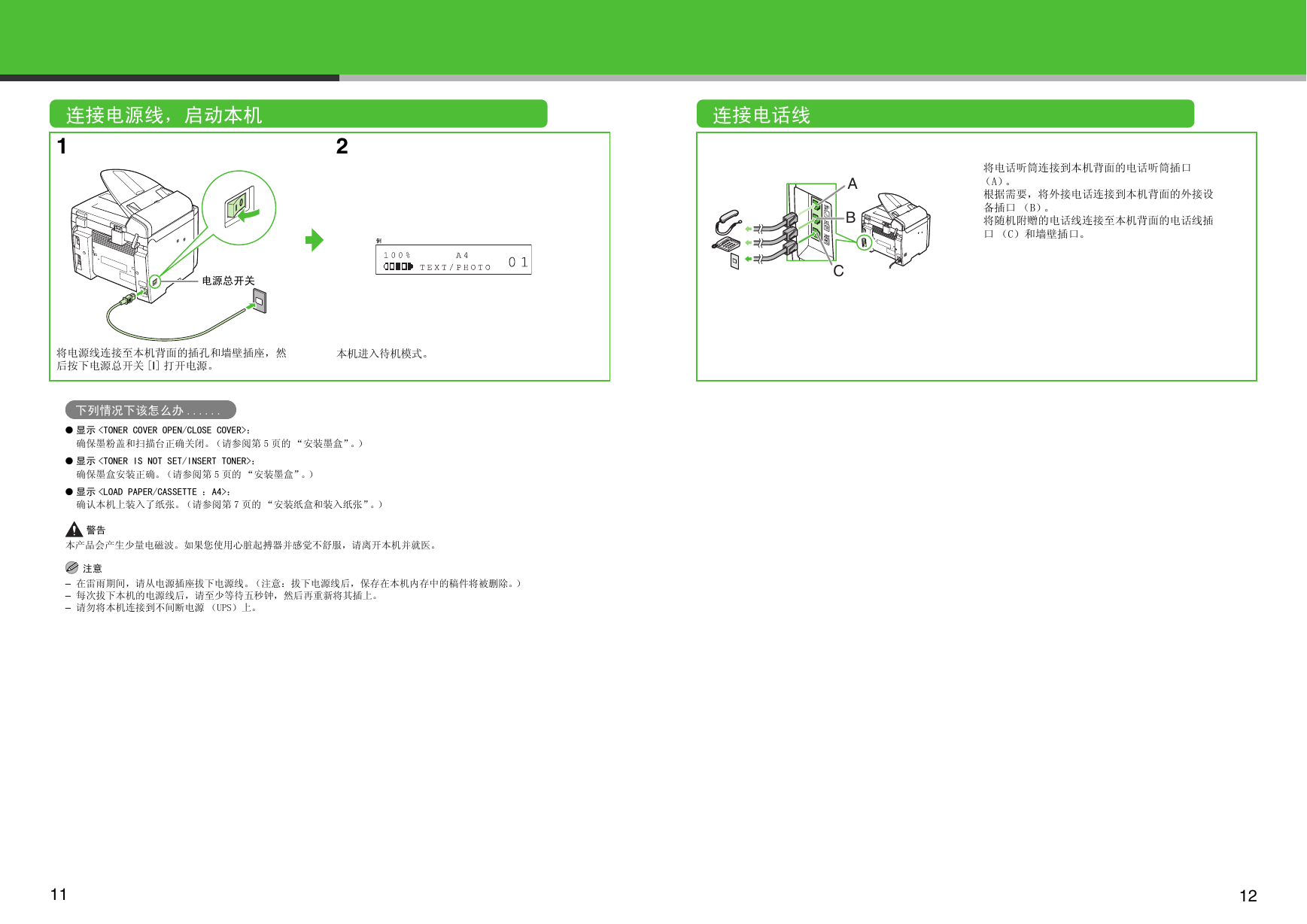

连接电话线 A B C 将电话听筒连接到本机背面的电话听筒插口（A）。根据需要，将外接电话连接到本机背面的外接设备插口（B）。将随机附赠的电话线连接至本机背面的电话线插口（C）和墙壁插口。连接电源线，启动本机 1 2 电源总开关将电源线连接至本机背面的插孔和墙壁插座，然后按下电源总开关 [I] 打开电源。本机进入待机模式。下列情况下该怎么办 ...... ● 显示：确保墨粉盖和扫描台正确关闭。（请参阅第 5 页的 “安装墨盒”。） ● 显示：确保墨盒安装正确。（请参阅第 5 页的 “安装墨盒”。） ● 显示：确认本机上装入了纸张。（请参阅第 7 页的 “安装纸盒和装入纸张”。）警告本产品会产生少量电磁波。如果您使用心脏起搏器并感觉不舒服，请离开本机并就医。注意 – 在雷雨期间，请从电源插座拔下电源线。（注意：拔下电源线后，保存在本机内存中的稿件将被删除。） – 每次拔下本机的电源线后，请至少等待五秒钟，然后再重新将其插上。 – 请勿将本机连接到不间断电源（UPS）上。 11 12

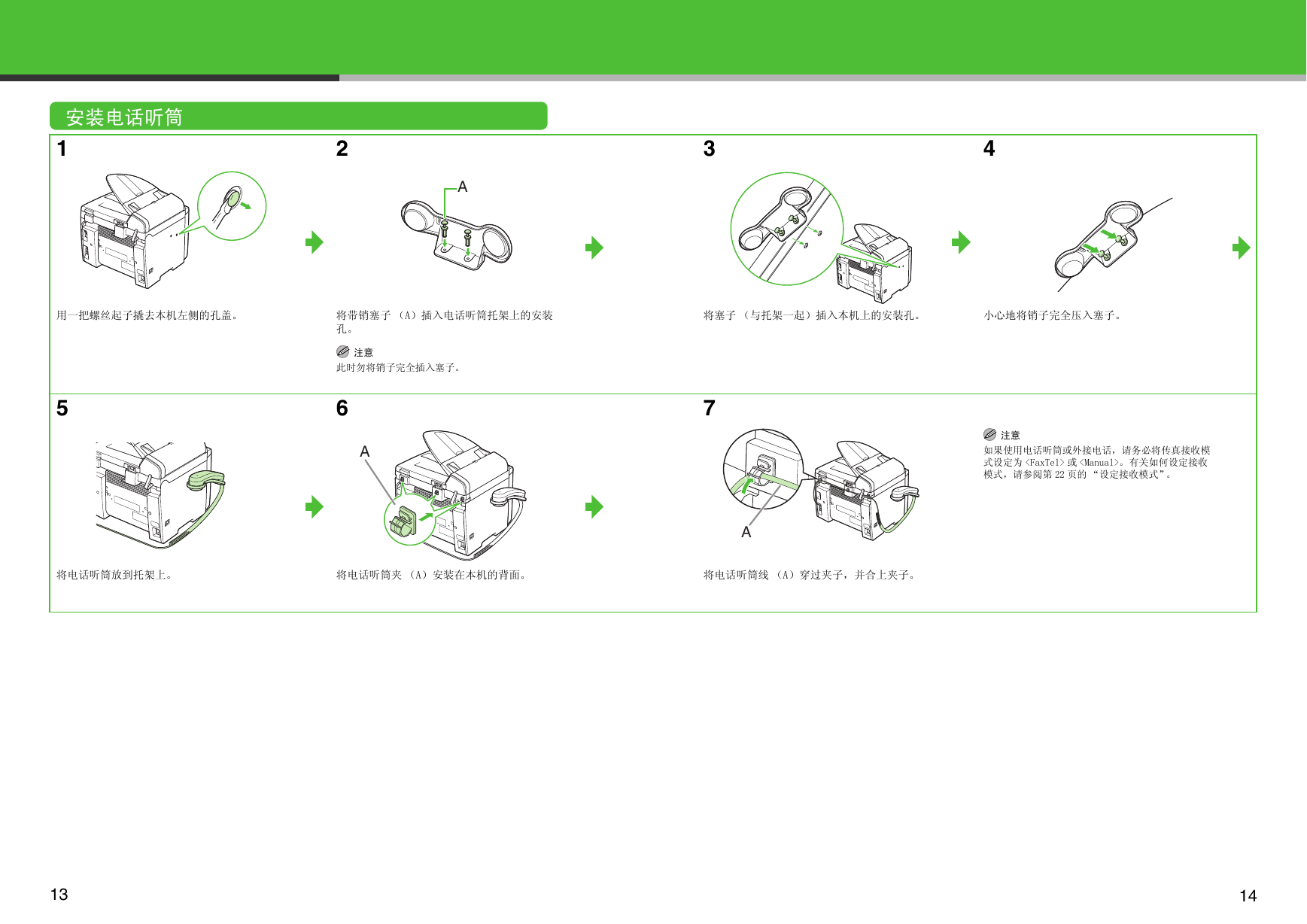

安装电话听筒 1 2 A 3 4 用一把螺丝起子撬去本机左侧的孔盖。将带销塞子（A）插入电话听筒托架上的安装孔。将塞子（与托架一起）插入本机上的安装孔。小心地将销子完全压入塞子。 5 注意此时勿将销子完全插入塞子。 6 A 7 A 注意如果使用电话听筒或外接电话，请务必将传真接收模式设定为或。有关如何设定接收模式，请参阅第 22 页的 “设定接收模式”。将电话听筒放到托架上。将电话听筒夹（A）安装在本机的背面。将电话听筒线（A）穿过夹子，并合上夹子。 13 14
