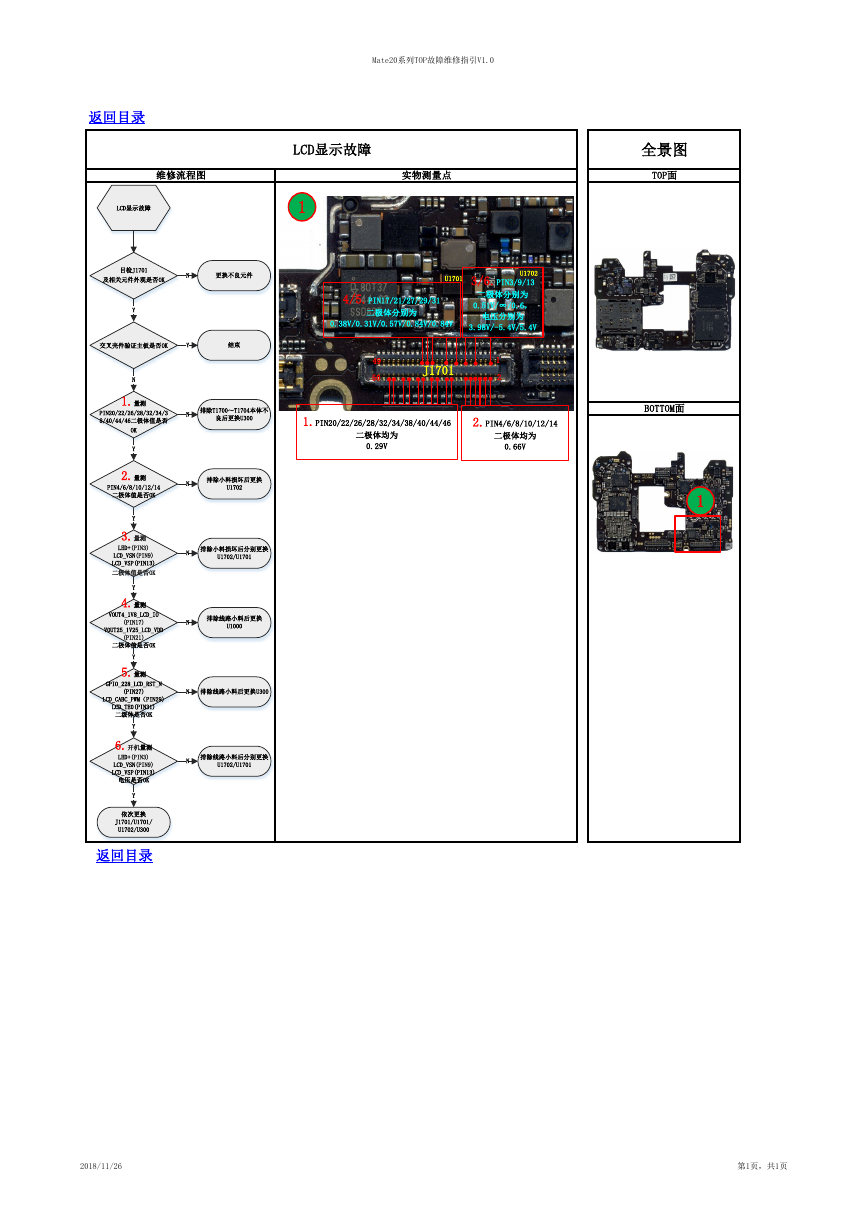

Mate20系列TOP故障维修指引V1.0 返回目录 LCD显示故障 维修流程图 实物测量点 全景图 TOP面 LCD显示故障 1 U1701 U1702 3/6.PIN3/9/13 4/5.PIN17/21/27/29/31 二极体分别为 0.38V/0.31V/0.57V/0.84V/0.84V 二极体分别为 0.51V/∞/0.6， 电压分别为 3.98V/-5.4V/5.4V 49 50 J1701 1 2 1.PIN20/22/26/28/32/34/38/40/44/46 2.PIN4/6/8/10/12/14 二极体均为 0.29V 二极体均为 0.66V BOTTOM面 1 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 N 1.量测 PIN20/22/26/28/32/34/3 8/40/44/46二极体值是否 OK Y 2.量测 PIN4/6/8/10/12/14 二极体值是否OK Y 3.量测 LED+(PIN3) LCD_VSN(PIN9) LCD_VSP(PIN13) 二极体值是否OK Y 4.量测 VOUT4_1V8_LCD_IO (PIN17) VOUT25_1V25_LCD_VDD (PIN21) 二极体值是否OK Y 5.量测 GPIO_228_LCD_RST_N N N N N 排除T1700～T1704本体不 良后更换U300 排除小料损坏后更换 U1702 排除小料损坏后分别更换 U1702/U1701 排除线路小料后更换 U1000 (PIN27) N 排除线路小料后更换U300 N 排除线路小料后分别更换 U1702/U1701 LCD_CABC_PWM（PIN29) LCD_TE0(PIN31) 二级体是否OK Y 6.开机量测 LED+(PIN3) LCD_VSN(PIN9) LCD_VSP(PIN13) 电压是否OK Y 依次更换 J1701/U1701/ U1702/U300 返回目录 2018/11/26 第1页，共1页
