华为畅玩5C 故障维修指导 按键故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.11M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

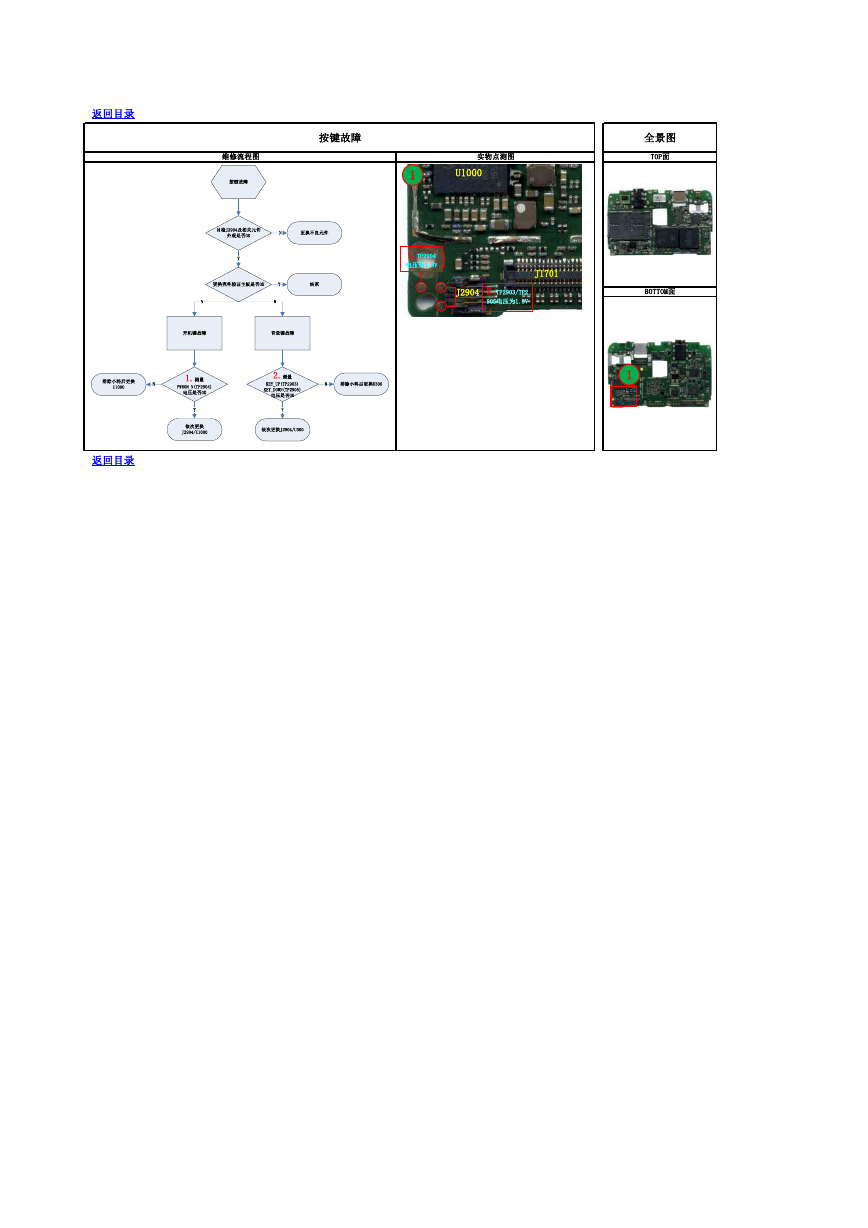

    按键故障 维修流程图 实物点测图 1 U1000 全景图 TOP面 1.TP2904 电压为1.8V J1701 J2904 2.TP2903/TP2 905电压为1.8V BOTTOM面 1 返回目录 返回目录 结束开机键故障音量键故障排除小料后更换U1000依次更换J2904/U1000排除小料后更换U300YNY依次更换J2904/U300按键故障目检J2904及相关元件外观是否OK更换壳件验证主板是否OK1.测量 PWRON_N(TP2904)电压是否OK2.测量KEY_UP(TP2903)KEY_DOWN(TP2905)电压是否OK更换不良元件YYNNNN
