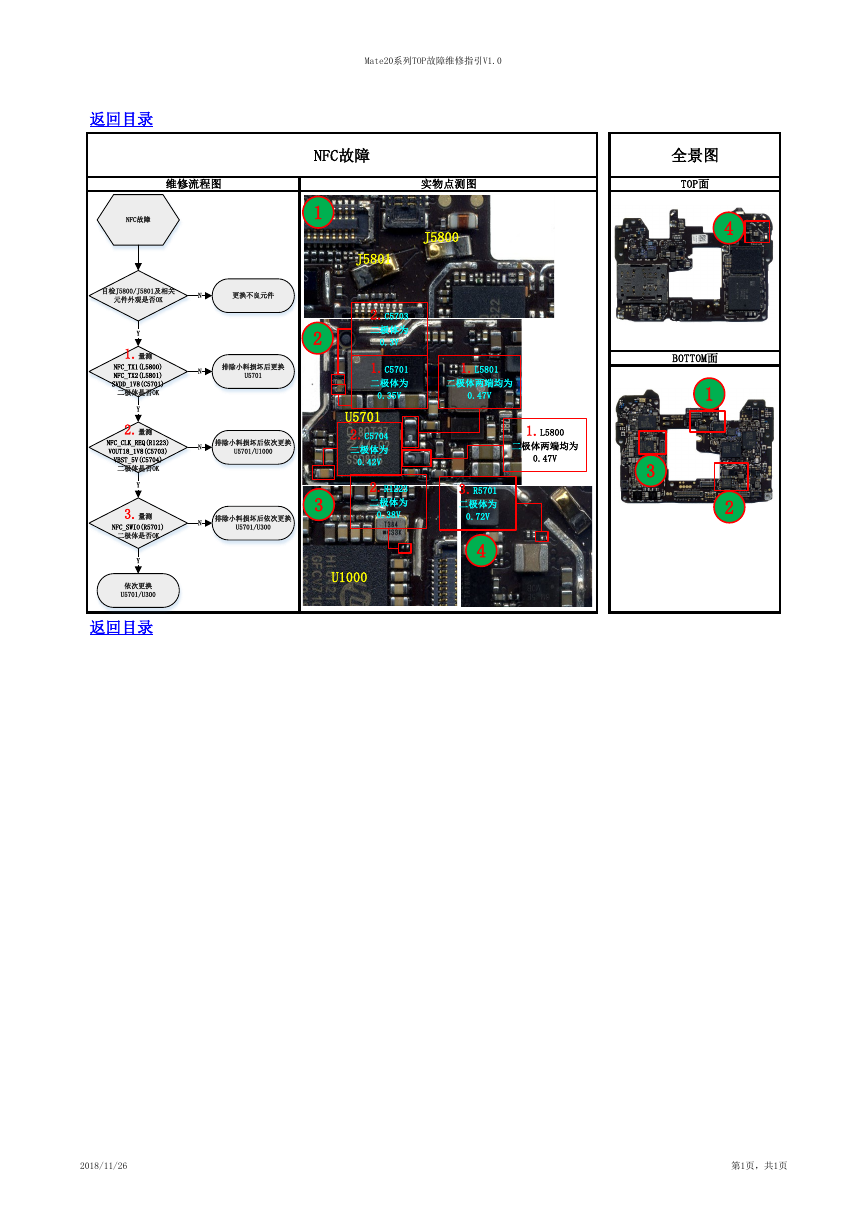

Mate20系列TOP故障维修指引V1.0 NFC故障 维修流程图 实物点测图 返回目录 NFC故障 目检J5800/J5801及相关 元件外观是否OK N 更换不良元件 N N N 排除小料损坏后更换 U5701 排除小料损坏后依次更换 U5701/U1000 排除小料损坏后依次更换 U5701/U300 Y 1.量测 NFC_TX1(L5800) NFC_TX2(L5801) SVDD_1V8(C5701) 二极体是否OK Y 2.量测 NFC_CLK_REQ(R1223) VOUT18_1V8(C5703) VBST_5V(C5704) 二极体是否OK Y 3.量测 NFC_SWIO(R5701) 二极体是否OK Y 依次更换 U5701/U300 返回目录 全景图 TOP面 BOTTOM面 1 4 2 1 2 3 J5800 J5801 2.C5703 二极体为 0.3V 1.C5701 二极体为 0.35V U5701 2.C5704 二极体为 0.42V 2.R1223 二极体为 0.38V U1000 1.L5801 二极体两端均为 0.47V 1.L5800 二极体两端均为 0.47V 3 3.R5701 二极体为 0.72V 4 2018/11/26 第1页，共1页
