stateflow教程
Stateflow概述: Stateflow 是集成于 Simulink 中的图形化设计与开发工具,主要 用于针对控制系统中的复杂控制逻辑进行建模与仿真,Stateflow 适用于 针对事件响应系统(Reactive System)进行建模和仿真。与事件响应系统 相对应的就是动态变换系统(Dynamic Transformational System)。动态 变换系统通常可以利用数学表达式、 方程等组成的输入/输出关系进行 描述,像这样的系统利用 Simulink 进行建模是最为方便的。而事件响 应系统通常利用一些自然语言或者逻辑表达式进行描述,这样的系统 就需要利用 Stateflow 来进行建模。Stateflow 与Simulink 结合起来, 可以创建确定性监管控制系统。 利用 Stateflow 可视化的模型和直观的 仿真能力,可以清晰、 简洁地反映出复杂动态逻辑关系。 Stateflow 的基础是有限状态机理论,它通过对状态图、 流程图的创建, 对事件 驱动系统进行建模和仿真。
第一章 创建状态图 ØStateflow编辑器 Ø创建和编辑状态图

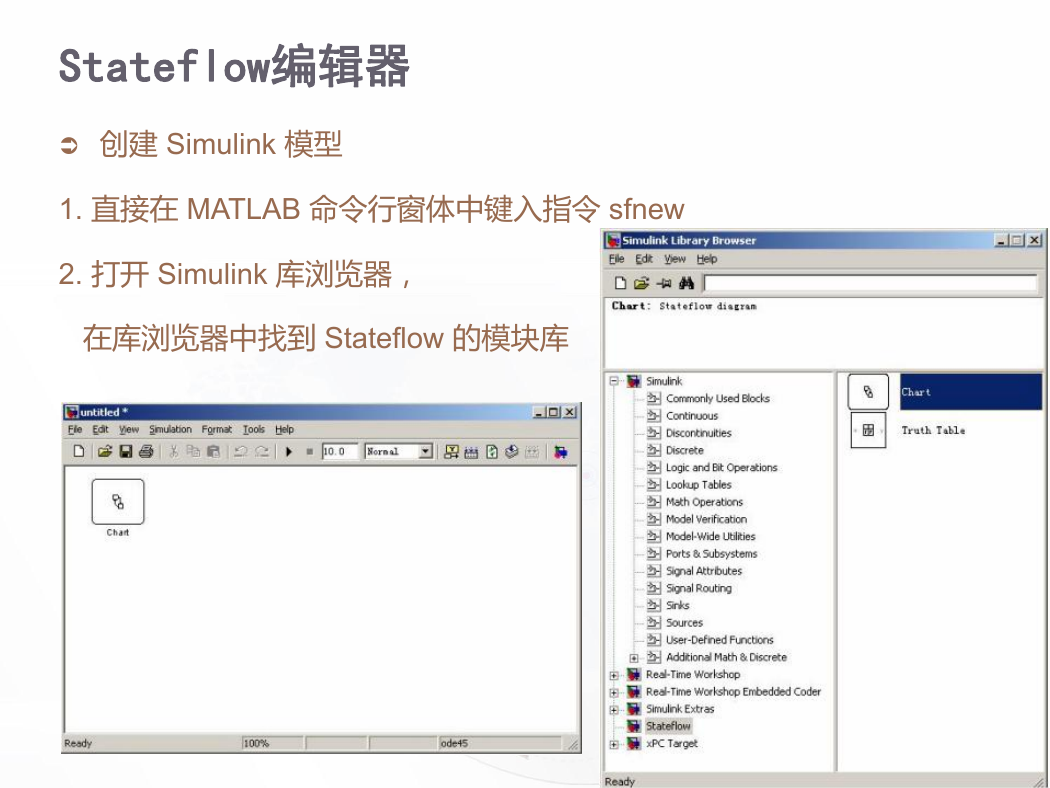

Stateflow编辑器  创建 Simulink 模型 1. 直接在 MATLAB 命令行窗体中键入指令 sfnew 2. 打开 Simulink 库浏览器, 在库浏览器中找到 Stateflow 的模块库

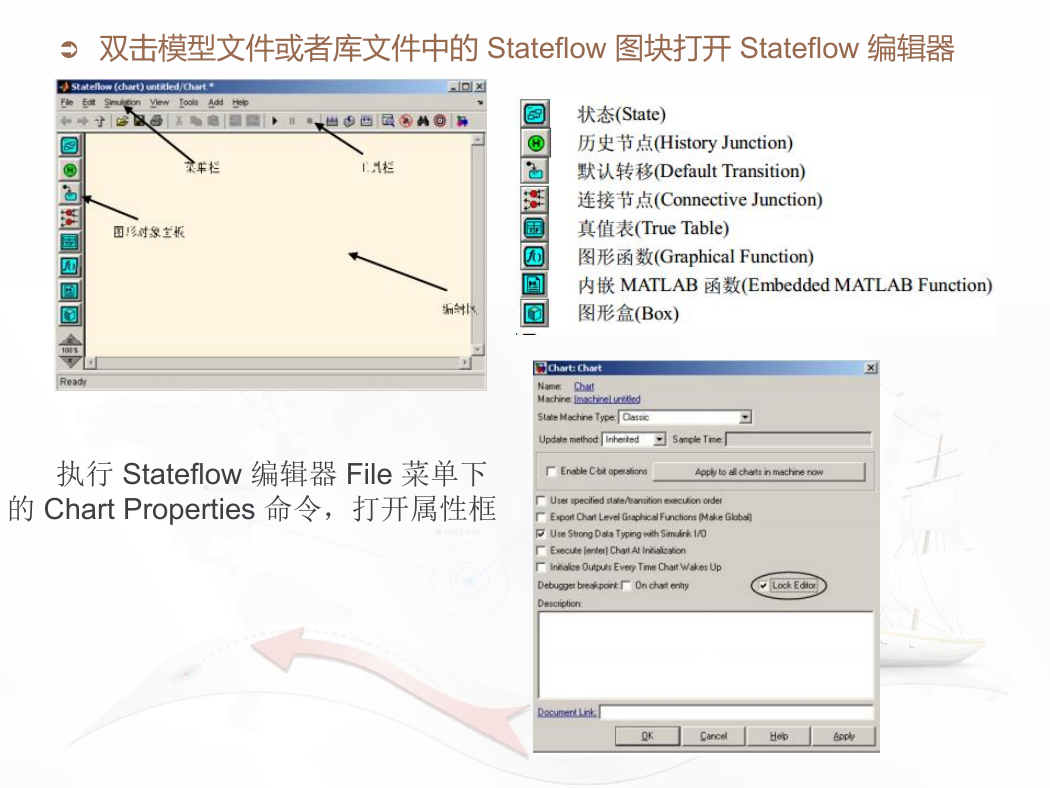

 双击模型文件或者库文件中的 Stateflow 图块打开 Stateflow 编辑器 执行 Stateflow 编辑器 File 菜单下 的 Chart Properties 命令,打开属性框

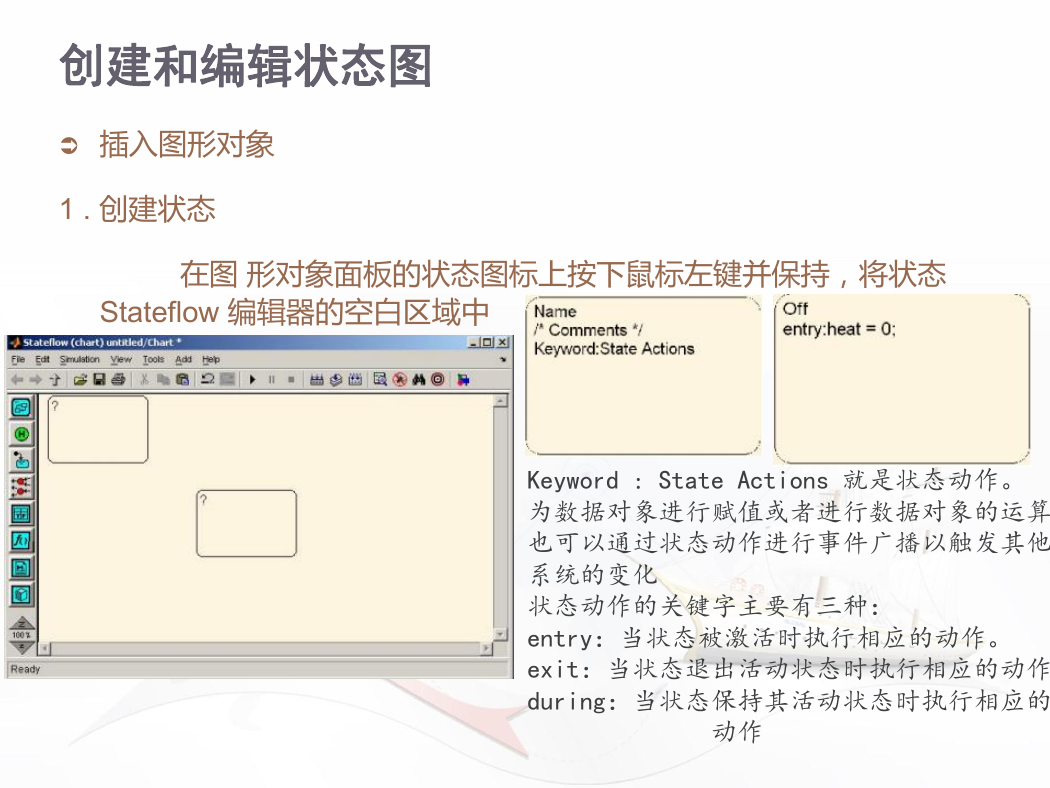

创建和编辑状态图  插入图形对象 1 . 创建状态 在图 形对象面板的状态图标上按下鼠标左键并保持,将状态 Stateflow 编辑器的空白区域中 Keyword : State Actions 就是状态动作。 为数据对象进行赋值或者进行数据对象的运算 也可以通过状态动作进行事件广播以触发其他 系统的变化 状态动作的关键字主要有三种: entry:当状态被激活时执行相应的动作。 exit:当状态退出活动状态时执行相应的动作 during:当状态保持其活动状态时执行相应的 动作

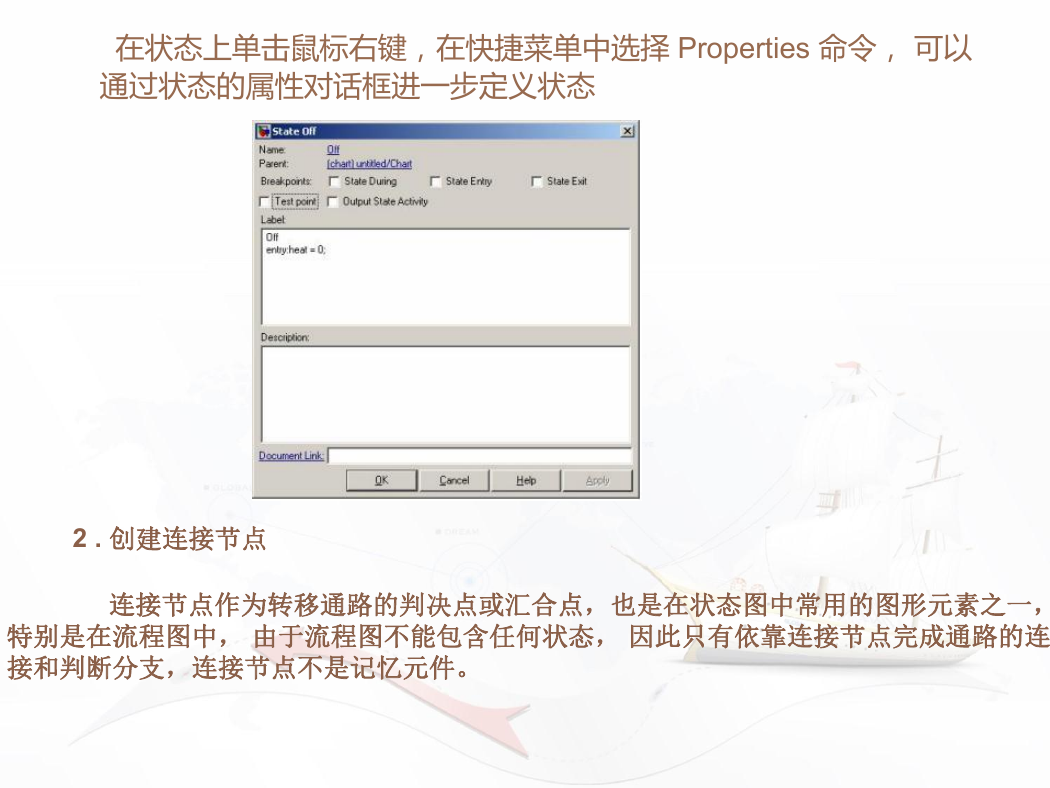

在状态上单击鼠标右键,在快捷菜单中选择 Properties 命令, 可以 通过状态的属性对话框进一步定义状态 2 . 创建连接节点 连接节点作为转移通路的判决点或汇合点,也是在状态图中常用的图形元素之一, 特别是在流程图中, 由于流程图不能包含任何状态, 因此只有依靠连接节点完成通路的连 接和判断分支,连接节点不是记忆元件。

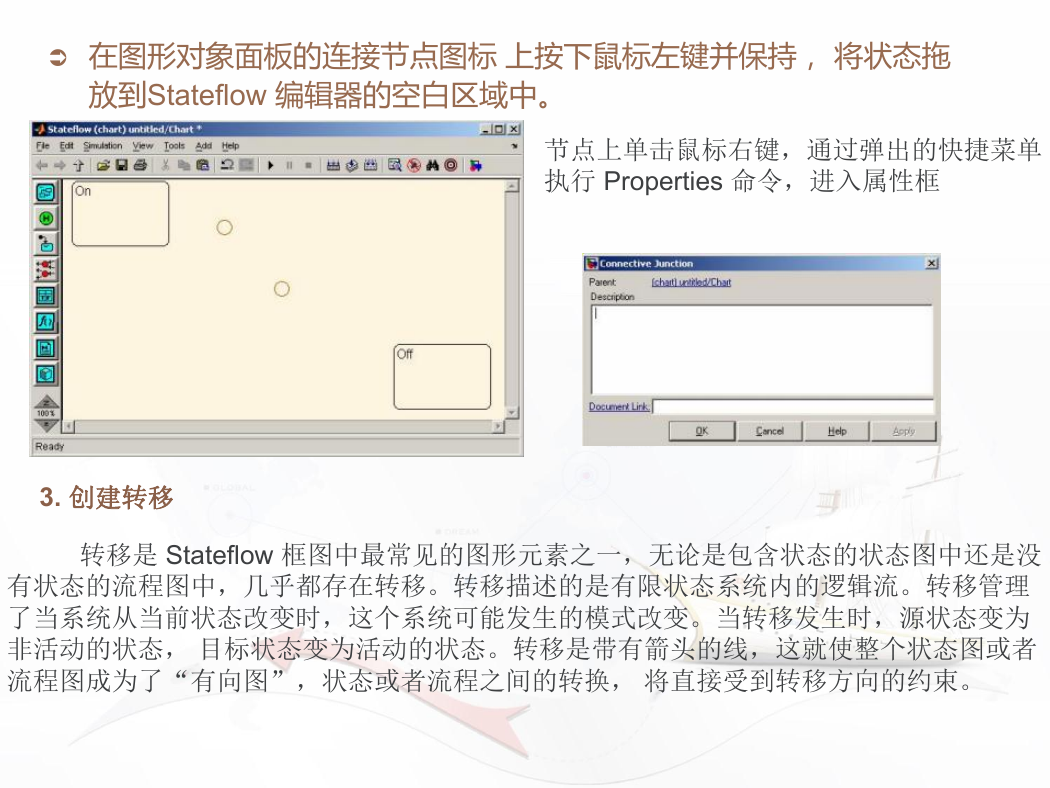

 在图形对象面板的连接节点图标 上按下鼠标左键并保持, 将状态拖 放到Stateflow 编辑器的空白区域中。 节点上单击鼠标右键,通过弹出的快捷菜单 执行 Properties 命令,进入属性框 3. 创建转移 转移是 Stateflow 框图中最常见的图形元素之一,无论是包含状态的状态图中还是没 有状态的流程图中,几乎都存在转移。转移描述的是有限状态系统内的逻辑流。转移管理 了当系统从当前状态改变时,这个系统可能发生的模式改变。当转移发生时,源状态变为 非活动的状态, 目标状态变为活动的状态。转移是带有箭头的线,这就使整个状态图或者 流程图成为了“有向图”,状态或者流程之间的转换, 将直接受到转移方向的约束。
