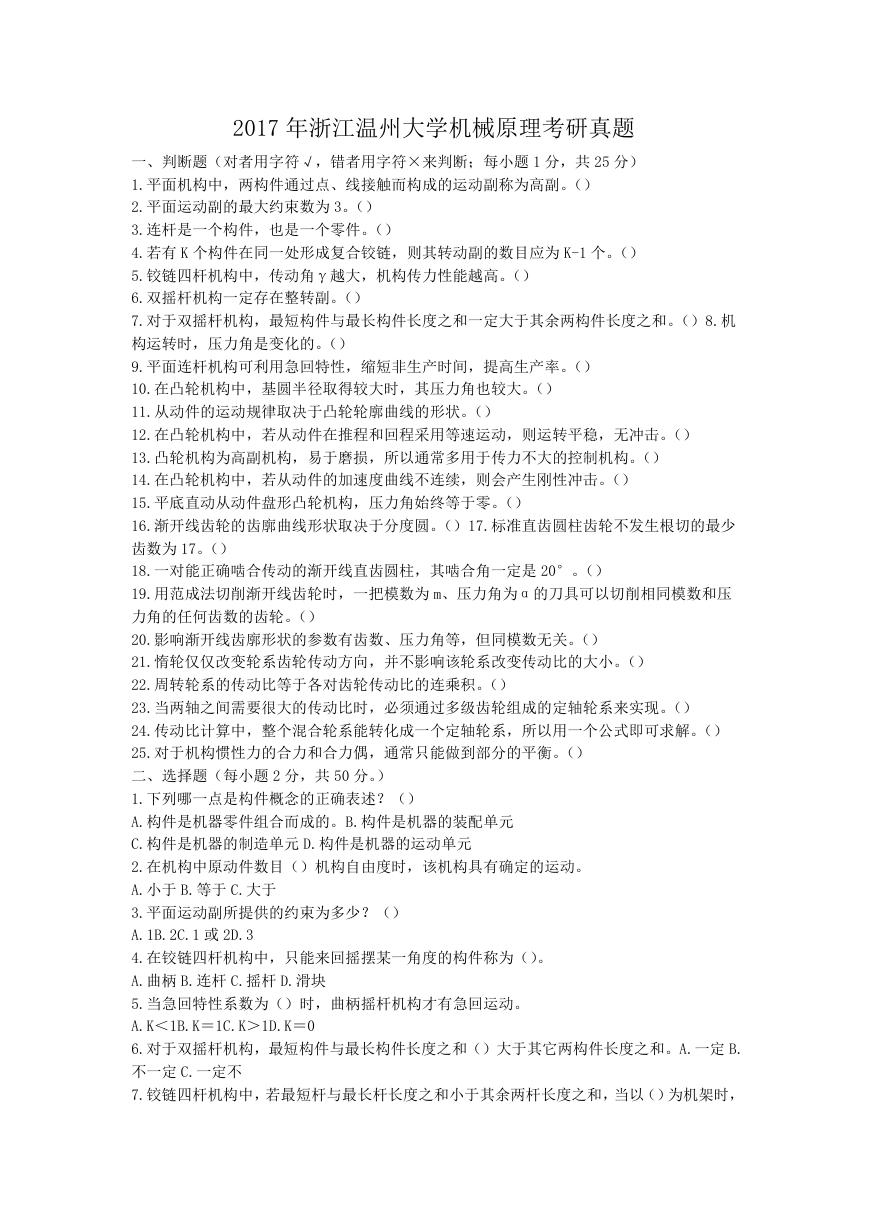

2017 年浙江温州大学机械原理考研真题一、判断题（对者用字符√，错者用字符×来判断；每小题 1 分，共 25 分） 1.平面机构中，两构件通过点、线接触而构成的运动副称为高副。（） 2.平面运动副的最大约束数为 3。（） 3.连杆是一个构件，也是一个零件。（） 4.若有 K 个构件在同一处形成复合铰链，则其转动副的数目应为 K-1 个。（） 5.铰链四杆机构中，传动角γ越大，机构传力性能越高。（） 6.双摇杆机构一定存在整转副。（） 7.对于双摇杆机构，最短构件与最长构件长度之和一定大于其余两构件长度之和。（）8.机构运转时，压力角是变化的。（） 9.平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。（） 10.在凸轮机构中，基圆半径取得较大时，其压力角也较大。（） 11.从动件的运动规律取决于凸轮轮廓曲线的形状。（） 12.在凸轮机构中，若从动件在推程和回程采用等速运动，则运转平稳，无冲击。（） 13.凸轮机构为高副机构，易于磨损，所以通常多用于传力不大的控制机构。（） 14.在凸轮机构中，若从动件的加速度曲线不连续，则会产生刚性冲击。（） 15.平底直动从动件盘形凸轮机构，压力角始终等于零。（） 16.渐开线齿轮的齿廓曲线形状取决于分度圆。（）17.标准直齿圆柱齿轮不发生根切的最少齿数为 17。（） 18.一对能正确啮合传动的渐开线直齿圆柱，其啮合角一定是 20°。（） 19.用范成法切削渐开线齿轮时，一把模数为 m、压力角为α的刀具可以切削相同模数和压力角的任何齿数的齿轮。（） 20.影响渐开线齿廓形状的参数有齿数、压力角等，但同模数无关。（） 21.惰轮仅仅改变轮系齿轮传动方向，并不影响该轮系改变传动比的大小。（） 22.周转轮系的传动比等于各对齿轮传动比的连乘积。（） 23.当两轴之间需要很大的传动比时，必须通过多级齿轮组成的定轴轮系来实现。（） 24.传动比计算中，整个混合轮系能转化成一个定轴轮系，所以用一个公式即可求解。（） 25.对于机构惯性力的合力和合力偶，通常只能做到部分的平衡。（）二、选择题（每小题 2 分，共 50 分。） 1.下列哪一点是构件概念的正确表述？（） A.构件是机器零件组合而成的。B.构件是机器的装配单元 C.构件是机器的制造单元 D.构件是机器的运动单元 2.在机构中原动件数目（）机构自由度时，该机构具有确定的运动。 A.小于 B.等于 C.大于 3.平面运动副所提供的约束为多少？（） A.1B.2C.1 或 2D.3 4.在铰链四杆机构中，只能来回摇摆某一角度的构件称为（）。 A.曲柄 B.连杆 C.摇杆 D.滑块 5.当急回特性系数为（）时，曲柄摇杆机构才有急回运动。 A.K＜1B.K＝1C.K＞1D.K＝0 6.对于双摇杆机构，最短构件与最长构件长度之和（）大于其它两构件长度之和。A.一定 B. 不一定 C.一定不 7.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以（）为机架时，

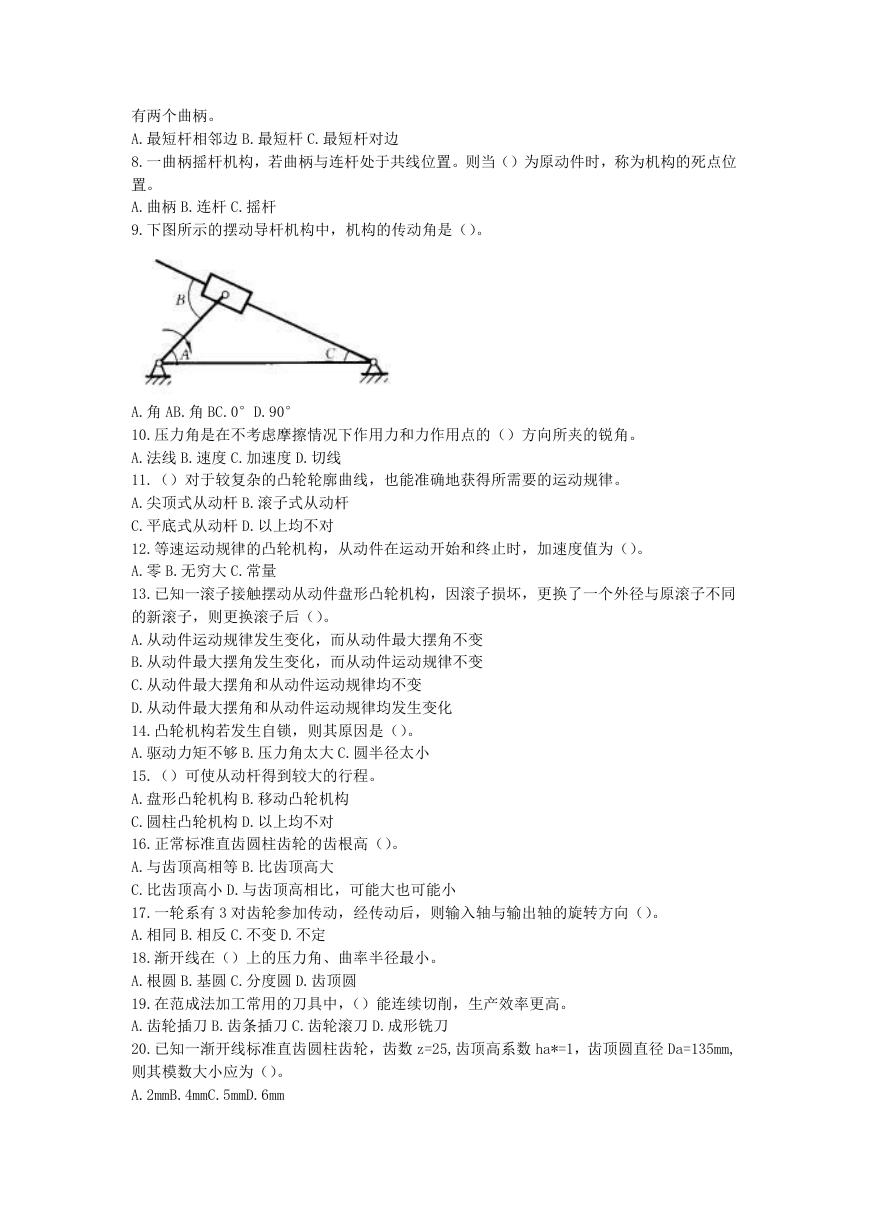

有两个曲柄。 A.最短杆相邻边 B.最短杆 C.最短杆对边 8.一曲柄摇杆机构，若曲柄与连杆处于共线位置。则当（）为原动件时，称为机构的死点位置。 A.曲柄 B.连杆 C.摇杆 9.下图所示的摆动导杆机构中，机构的传动角是（）。 A.角 AB.角 BC.0°D.90° 10.压力角是在不考虑摩擦情况下作用力和力作用点的（）方向所夹的锐角。 A.法线 B.速度 C.加速度 D.切线 11.（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。 A.尖顶式从动杆 B.滚子式从动杆 C.平底式从动杆 D.以上均不对 12.等速运动规律的凸轮机构，从动件在运动开始和终止时，加速度值为（）。 A.零 B.无穷大 C.常量 13.已知一滚子接触摆动从动件盘形凸轮机构，因滚子损坏，更换了一个外径与原滚子不同的新滚子，则更换滚子后（）。 A.从动件运动规律发生变化，而从动件最大摆角不变 B.从动件最大摆角发生变化，而从动件运动规律不变 C.从动件最大摆角和从动件运动规律均不变 D.从动件最大摆角和从动件运动规律均发生变化 14.凸轮机构若发生自锁，则其原因是（）。 A.驱动力矩不够 B.压力角太大 C.圆半径太小 15.（）可使从动杆得到较大的行程。 A.盘形凸轮机构 B.移动凸轮机构 C.圆柱凸轮机构 D.以上均不对 16.正常标准直齿圆柱齿轮的齿根高（）。 A.与齿顶高相等 B.比齿顶高大 C.比齿顶高小 D.与齿顶高相比，可能大也可能小 17.一轮系有 3 对齿轮参加传动，经传动后，则输入轴与输出轴的旋转方向（）。 A.相同 B.相反 C.不变 D.不定 18.渐开线在（）上的压力角、曲率半径最小。 A.根圆 B.基圆 C.分度圆 D.齿顶圆 19.在范成法加工常用的刀具中，（）能连续切削，生产效率更高。 A.齿轮插刀 B.齿条插刀 C.齿轮滚刀 D.成形铣刀 20.已知一渐开线标准直齿圆柱齿轮，齿数 z=25,齿顶高系数 ha*=1，齿顶圆直径 Da=135mm, 则其模数大小应为（）。 A.2mmB.4mmC.5mmD.6mm

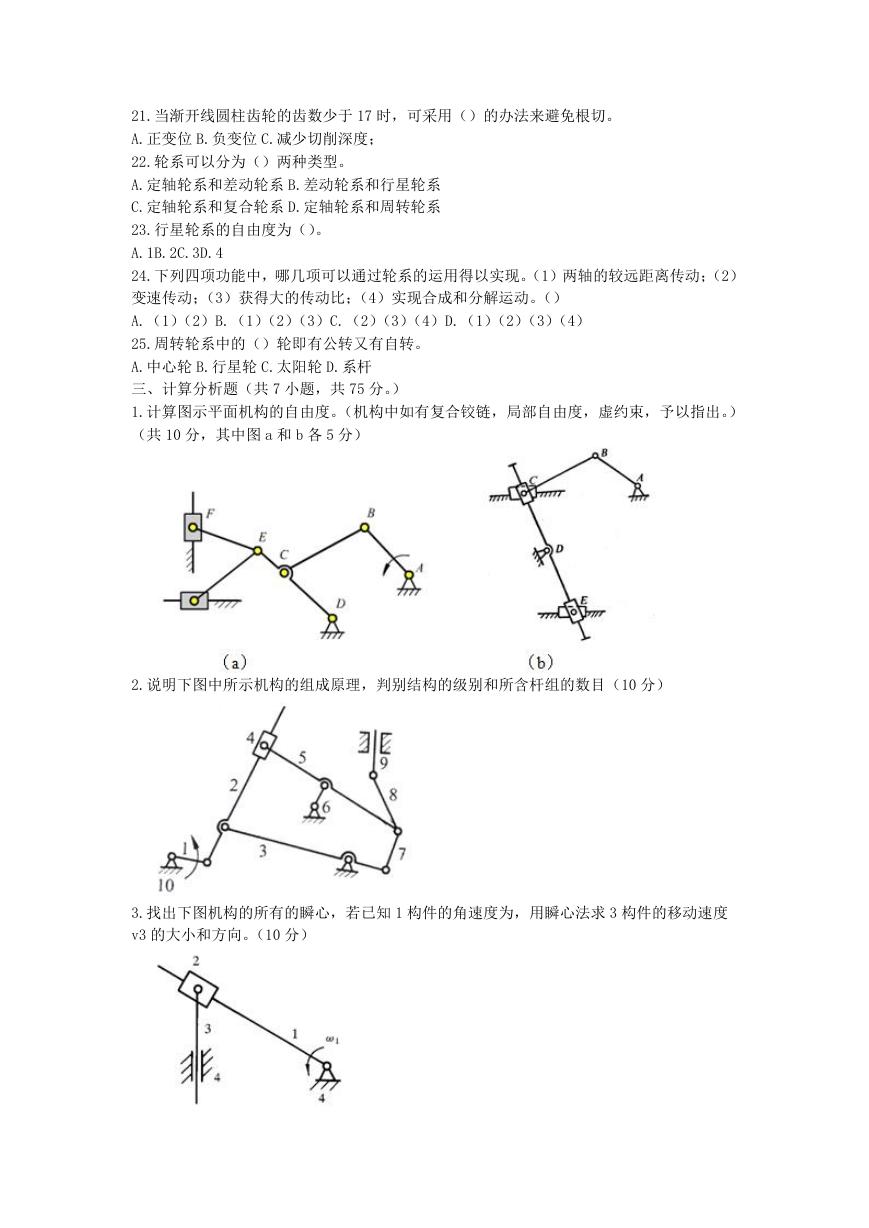

21.当渐开线圆柱齿轮的齿数少于 17 时，可采用（）的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度； 22.轮系可以分为（）两种类型。 A.定轴轮系和差动轮系 B.差动轮系和行星轮系 C.定轴轮系和复合轮系 D.定轴轮系和周转轮系 23.行星轮系的自由度为（）。 A.1B.2C.3D.4 24.下列四项功能中，哪几项可以通过轮系的运用得以实现。（1）两轴的较远距离传动；（2）变速传动；（3）获得大的传动比；（4）实现合成和分解运动。（） A.（1）（2）B.（1）（2）（3）C.（2）（3）（4）D.（1）（2）（3）（4） 25.周转轮系中的（）轮即有公转又有自转。 A.中心轮 B.行星轮 C.太阳轮 D.系杆三、计算分析题（共 7 小题，共 75 分。） 1.计算图示平面机构的自由度。（机构中如有复合铰链，局部自由度，虚约束，予以指出。）（共 10 分，其中图 a 和 b 各 5 分） 2.说明下图中所示机构的组成原理，判别结构的级别和所含杆组的数目（10 分） 3.找出下图机构的所有的瞬心，若已知 1 构件的角速度为，用瞬心法求 3 构件的移动速度 v3 的大小和方向。（10 分）

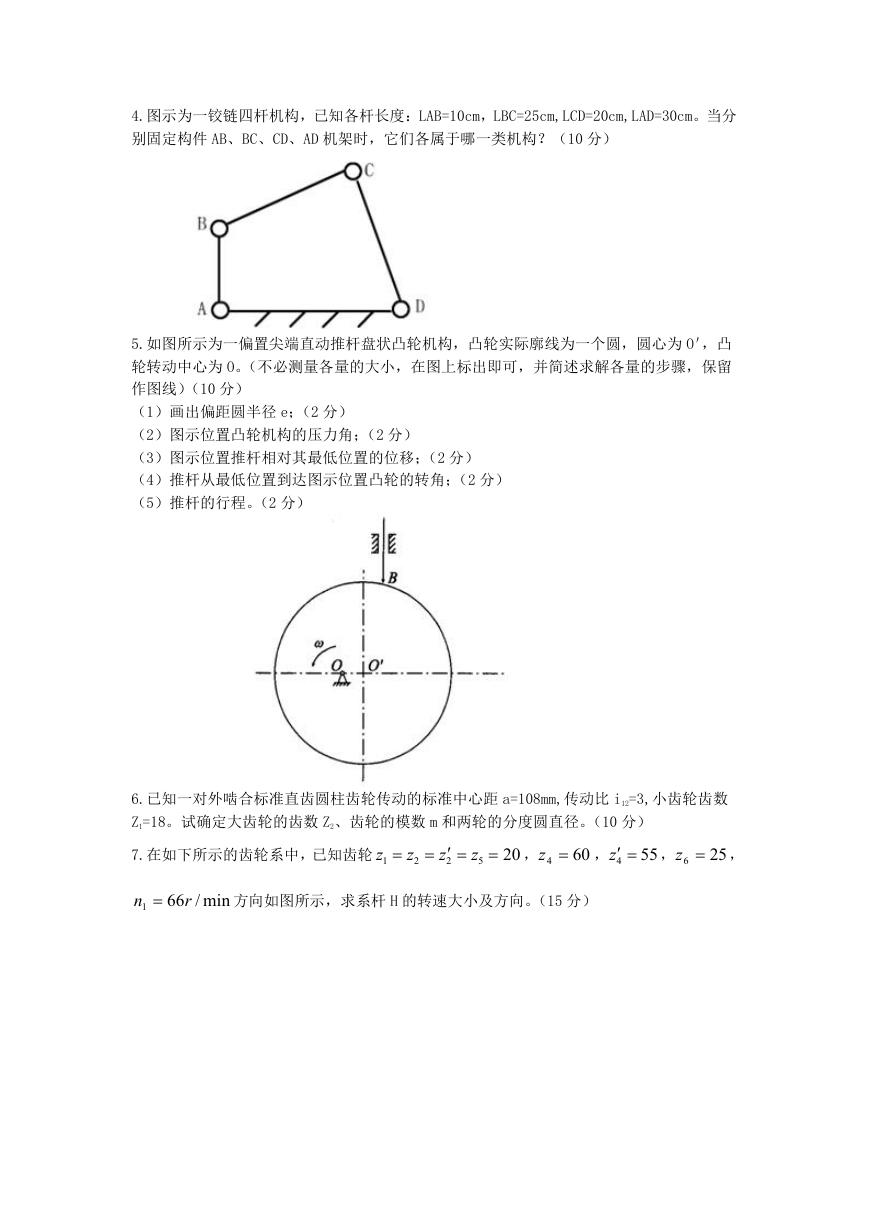

4.图示为一铰链四杆机构，已知各杆长度：LAB=10cm，LBC=25cm,LCD=20cm,LAD=30cm。当分别固定构件 AB、BC、CD、AD 机架时，它们各属于哪一类机构？（10 分） 5.如图所示为一偏置尖端直动推杆盘状凸轮机构，凸轮实际廓线为一个圆，圆心为 O＇，凸轮转动中心为 O。（不必测量各量的大小，在图上标出即可，并简述求解各量的步骤，保留作图线）（10 分）（1）画出偏距圆半径 e；（2 分）（2）图示位置凸轮机构的压力角；（2 分）（3）图示位置推杆相对其最低位置的位移；（2 分）（4）推杆从最低位置到达图示位置凸轮的转角；（2 分）（5）推杆的行程。（2 分） 6.已知一对外啮合标准直齿圆柱齿轮传动的标准中心距 a=108mm,传动比 i12=3,小齿轮齿数 Z1=18。试确定大齿轮的齿数 Z2、齿轮的模数 m 和两轮的分度圆直径。（10 分） z 7.在如下所示的齿轮系中，已知齿轮 1  z 2  z  2  z 5  ， 20 4 z 60 z  ， 55 ， 4 6 z 25 ， n  1 66 r / min 方向如图所示，求系杆 H 的转速大小及方向。（15 分）
