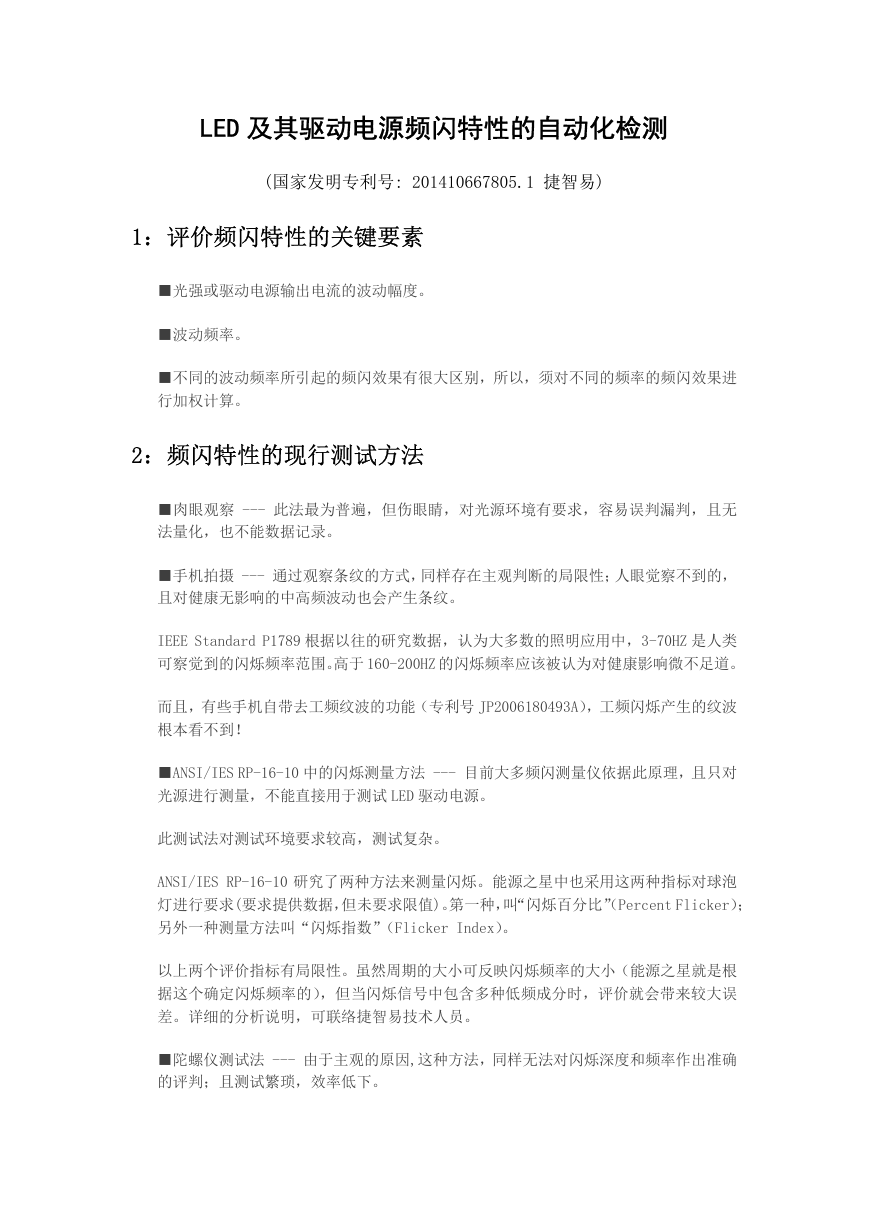

LED 及其驱动电源频闪特性的自动化检测 (国家发明专利号: 201410667805.1 捷智易) 1：评价频闪特性的关键要素 ■光强或驱动电源输出电流的波动幅度。 ■波动频率。 ■不同的波动频率所引起的频闪效果有很大区别，所以，须对不同的频率的频闪效果进 行加权计算。 2：频闪特性的现行测试方法 ■肉眼观察 --- 此法最为普遍，但伤眼睛，对光源环境有要求，容易误判漏判，且无 法量化，也不能数据记录。 ■手机拍摄 --- 通过观察条纹的方式，同样存在主观判断的局限性；人眼觉察不到的， 且对健康无影响的中高频波动也会产生条纹。 IEEE Standard P1789 根据以往的研究数据，认为大多数的照明应用中，3-70HZ 是人类 可察觉到的闪烁频率范围。高于 160-200HZ 的闪烁频率应该被认为对健康影响微不足道。 而且，有些手机自带去工频纹波的功能（专利号 JP2006180493A），工频闪烁产生的纹波 根本看不到！ ■ANSI/IES RP-16-10 中的闪烁测量方法 --- 目前大多频闪测量仪依据此原理，且只对 光源进行测量，不能直接用于测试 LED 驱动电源。 此测试法对测试环境要求较高，测试复杂。 ANSI/IES RP-16-10 研究了两种方法来测量闪烁。能源之星中也采用这两种指标对球泡 灯进行要求(要求提供数据，但未要求限值)。第一种，叫“闪烁百分比”（Percent Flicker）； 另外一种测量方法叫“闪烁指数”（Flicker Index）。 以上两个评价指标有局限性。虽然周期的大小可反映闪烁频率的大小（能源之星就是根 据这个确定闪烁频率的），但当闪烁信号中包含多种低频成分时，评价就会带来较大误 差。详细的分析说明，可联络捷智易技术人员。 ■陀螺仪测试法 --- 由于主观的原因,这种方法，同样无法对闪烁深度和频率作出准确 的评判；且测试繁琐，效率低下。 

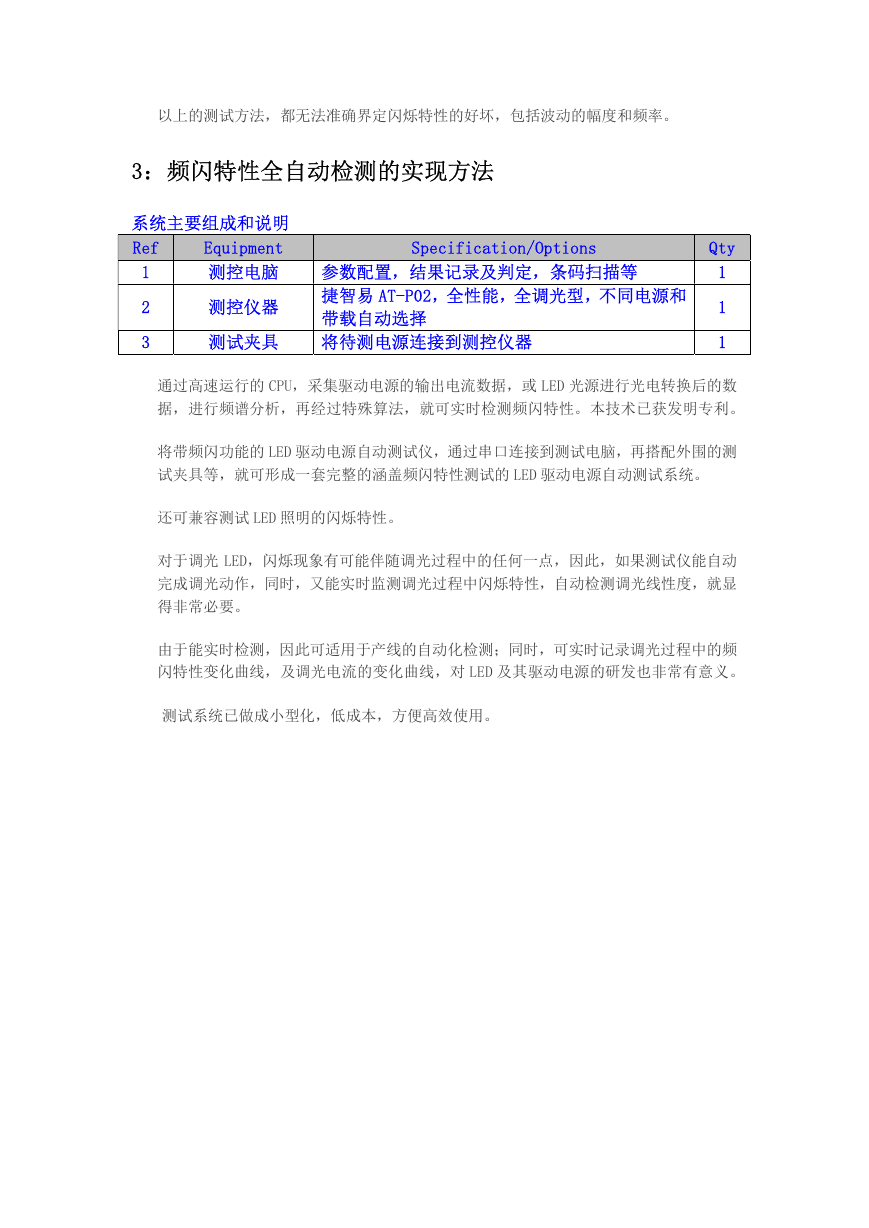

以上的测试方法，都无法准确界定闪烁特性的好坏，包括波动的幅度和频率。 3：频闪特性全自动检测的实现方法 系统主要组成和说明 Ref Equipment 测控电脑 参数配置，结果记录及判定，条码扫描等 Specification/Options 1 2 3 测控仪器 捷智易 AT-P02，全性能，全调光型，不同电源和 带载自动选择 测试夹具 将待测电源连接到测控仪器 Qty 1 1 1 通过高速运行的 CPU，采集驱动电源的输出电流数据，或 LED 光源进行光电转换后的数 据，进行频谱分析，再经过特殊算法，就可实时检测频闪特性。本技术已获发明专利。 将带频闪功能的 LED 驱动电源自动测试仪，通过串口连接到测试电脑，再搭配外围的测 试夹具等，就可形成一套完整的涵盖频闪特性测试的 LED 驱动电源自动测试系统。 还可兼容测试 LED 照明的闪烁特性。 对于调光 LED，闪烁现象有可能伴随调光过程中的任何一点，因此，如果测试仪能自动 完成调光动作，同时，又能实时监测调光过程中闪烁特性，自动检测调光线性度，就显 得非常必要。 由于能实时检测，因此可适用于产线的自动化检测；同时，可实时记录调光过程中的频 闪特性变化曲线，及调光电流的变化曲线，对 LED 及其驱动电源的研发也非常有意义。 测试系统已做成小型化，低成本，方便高效使用。
