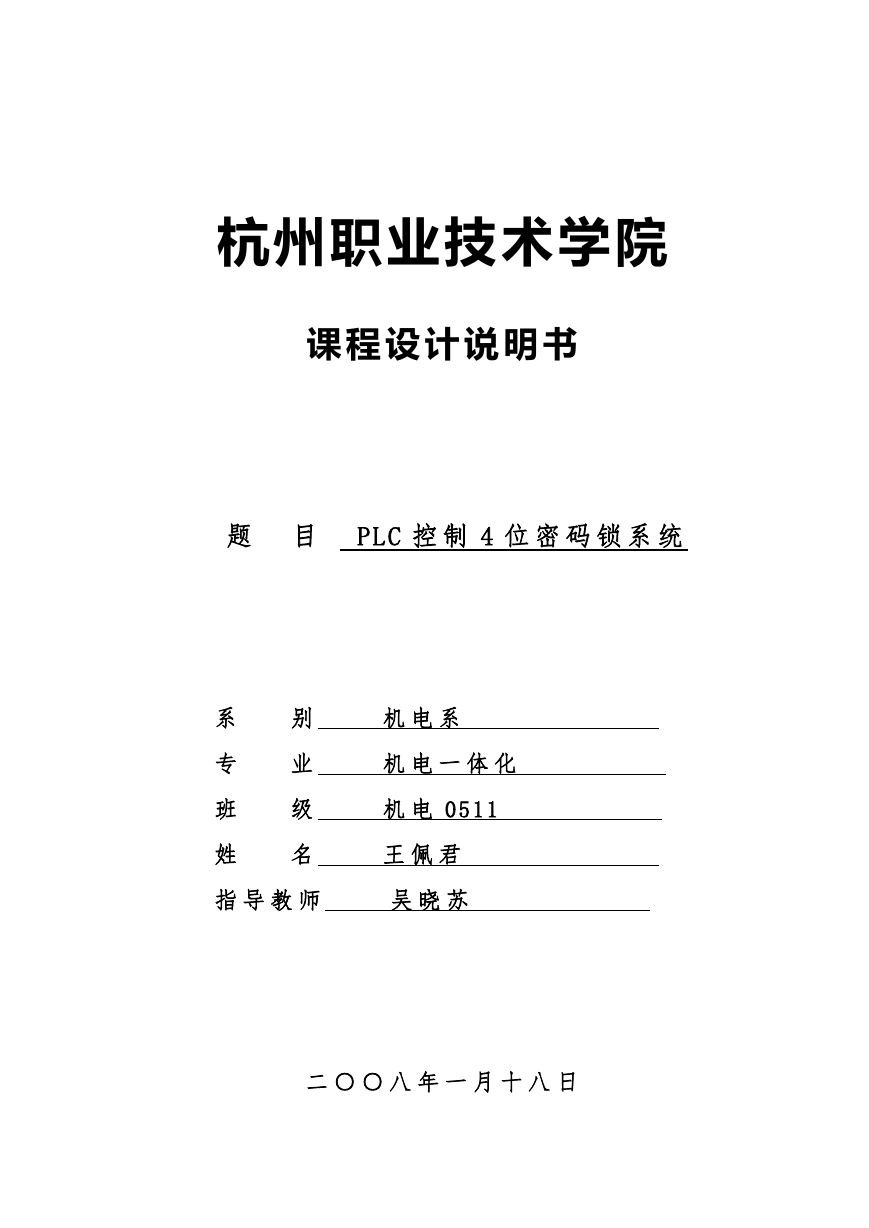

    杭州职业技术学院 课程设计说明书 题 目 PLC 控 制 4 位 密 码 锁 系 统 系 专 班 姓 别 业 级 名 机 电 系 机 电 一 体 化 机 电 0511 王 佩 君 指 导 教 师 吴 晓 苏 二 ○ ○ 八 年 一 月 十 八 日

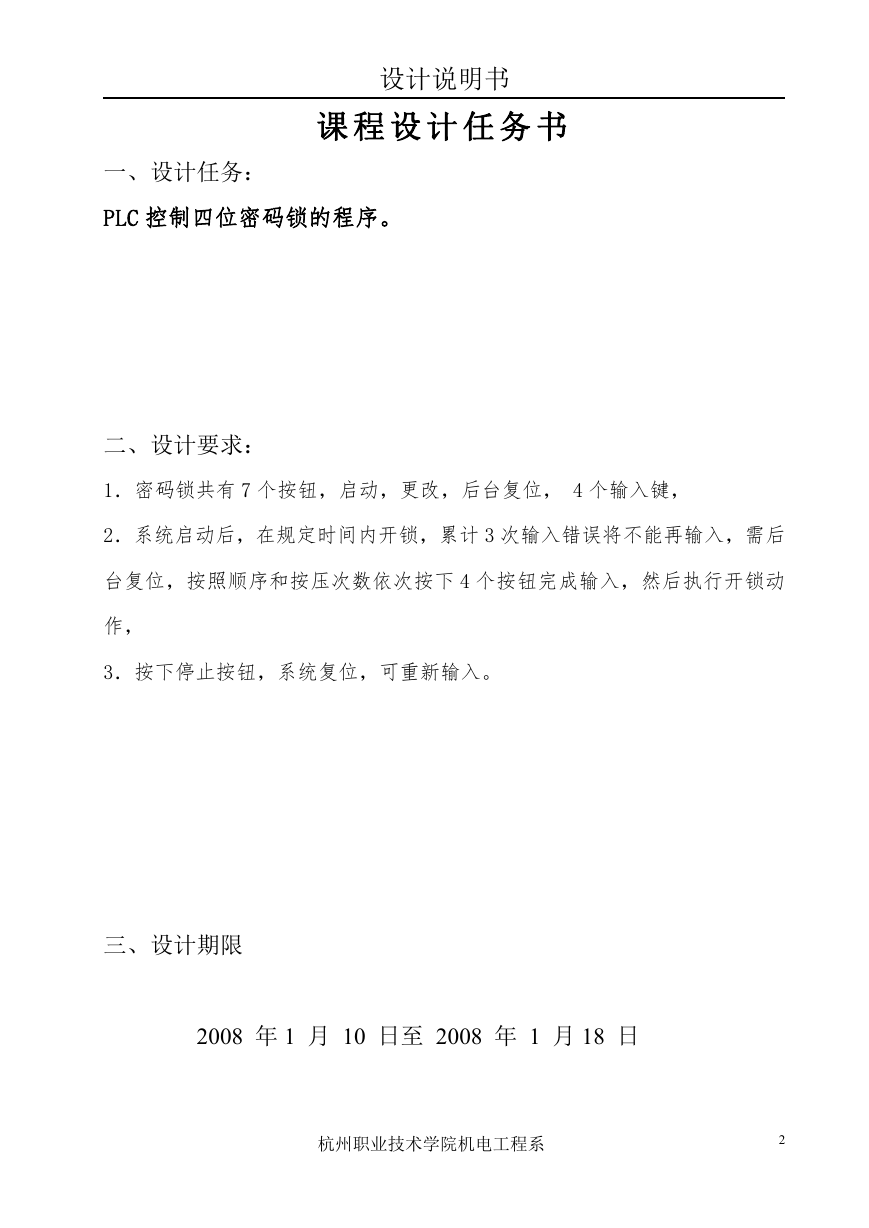

    设计说明书 课 程 设 计 任 务 书 一、设计任务： PLC 控制四位密码锁的程序。 二、设计要求： 1．密码锁共有 7 个按钮，启动，更改，后台复位， 4 个输入键， 2．系统启动后，在规定时间内开锁，累计 3 次输入错误将不能再输入，需后 台复位，按照顺序和按压次数依次按下 4 个按钮完成输入，然后执行开锁动 作， 3．按下停止按钮，系统复位，可重新输入。 三、设计期限 2008 年 1 月 10 日至 2008 年 1 月 18 日 杭州职业技术学院机电工程系 2

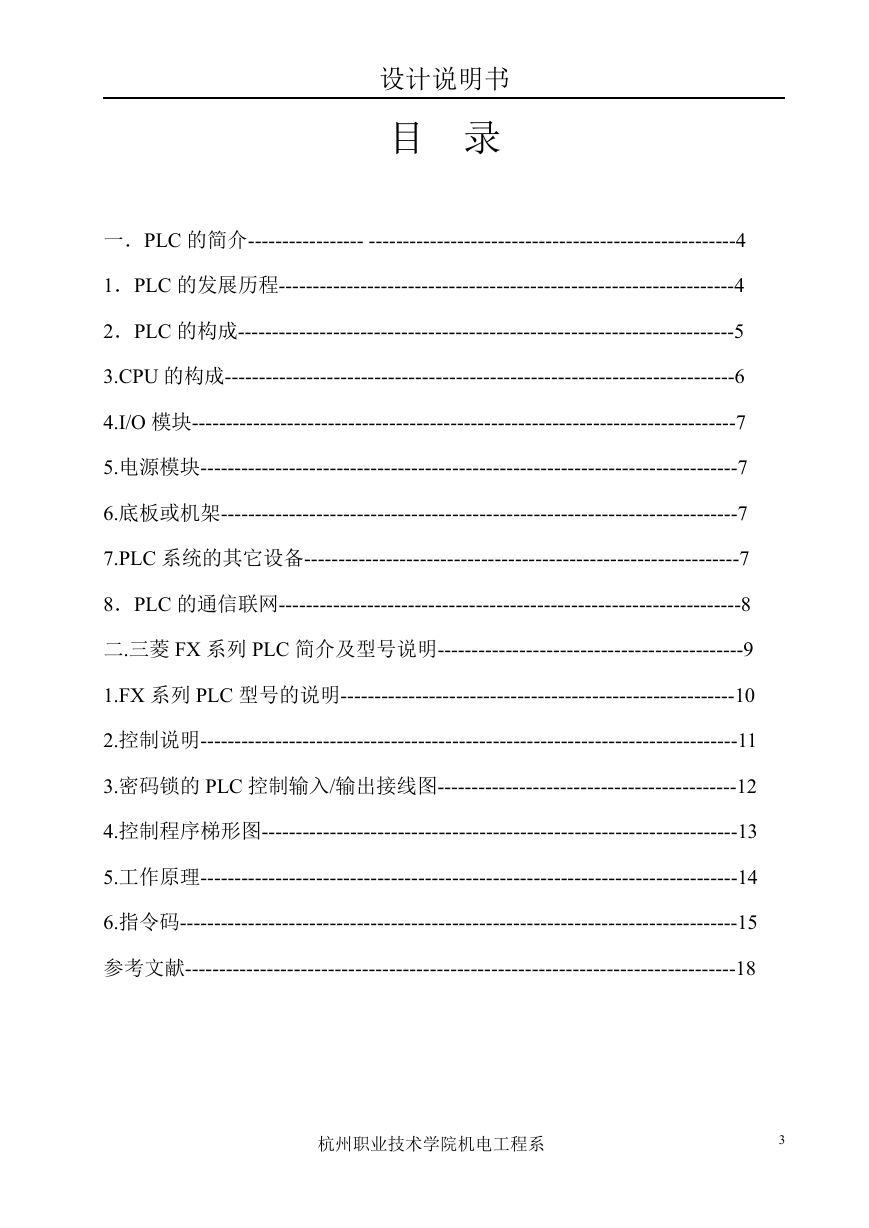

    设计说明书 目 录 一．PLC 的简介----------------- ------------------------------------------------------4 1．PLC 的发展历程-------------------------------------------------------------------4 2．PLC 的构成-------------------------------------------------------------------------5 3.CPU 的构成---------------------------------------------------------------------------6 4.I/O 模块--------------------------------------------------------------------------------7 5.电源模块-------------------------------------------------------------------------------7 6.底板或机架----------------------------------------------------------------------------7 7.PLC 系统的其它设备----------------------------------------------------------------7 8．PLC 的通信联网--------------------------------------------------------------------8 二.三菱 FX 系列 PLC 简介及型号说明---------------------------------------------9 1.FX 系列 PLC 型号的说明----------------------------------------------------------10 2.控制说明-------------------------------------------------------------------------------11 3.密码锁的 PLC 控制输入/输出接线图--------------------------------------------12 4.控制程序梯形图----------------------------------------------------------------------13 5.工作原理-------------------------------------------------------------------------------14 6.指令码----------------------------------------------------------------------------------15 参考文献---------------------------------------------------------------------------------18 杭州职业技术学院机电工程系 3

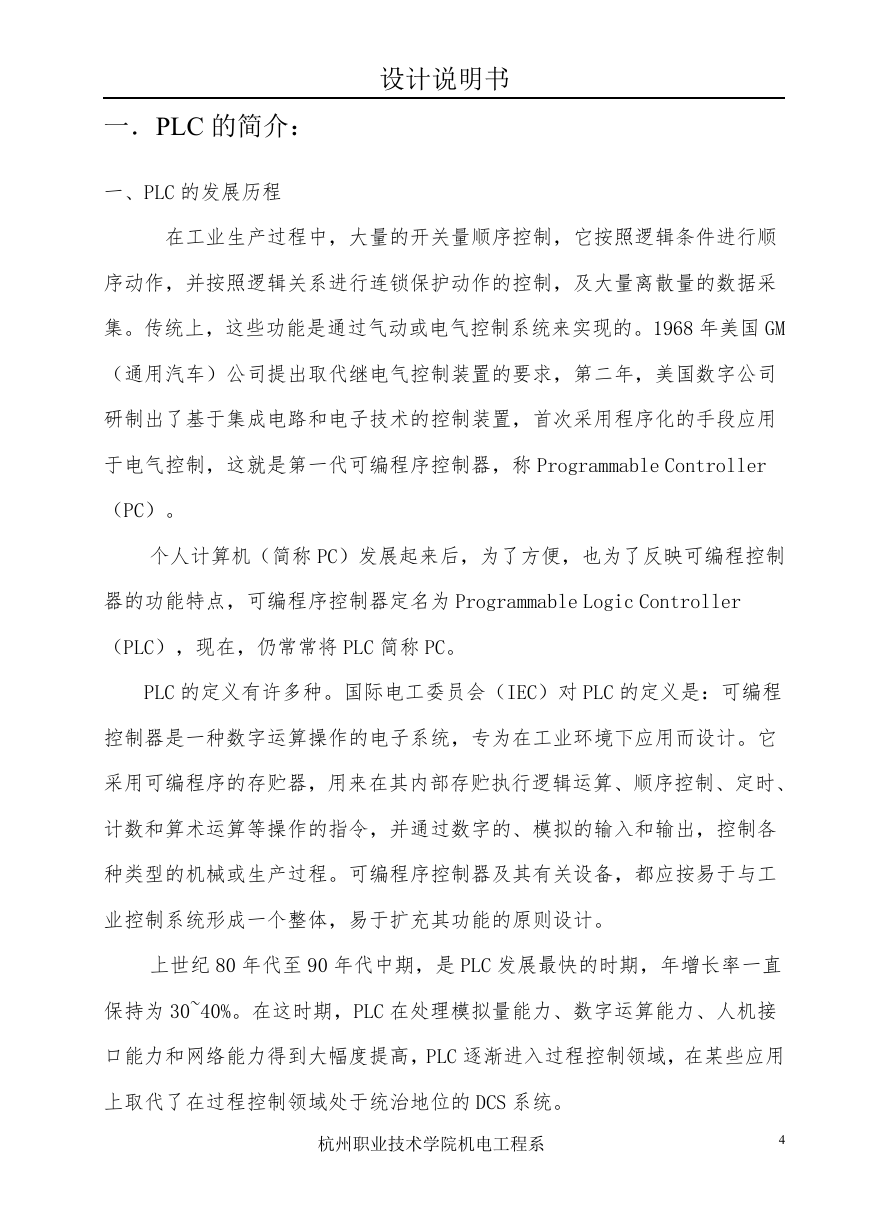

    设计说明书 一．PLC 的简介： 一、PLC 的发展历程 在工业生产过程中，大量的开关量顺序控制，它按照逻辑条件进行顺 序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采 集。传统上，这些功能是通过气动或电气控制系统来实现的。1968 年美国 GM （通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司 研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用 于电气控制，这就是第一代可编程序控制器，称 Programmable Controller （PC）。 个人计算机（简称 PC）发展起来后，为了方便，也为了反映可编程控制 器的功能特点，可编程序控制器定名为 Programmable Logic Controller （PLC），现在，仍常常将 PLC 简称 PC。 PLC 的定义有许多种。国际电工委员会（IEC）对 PLC 的定义是：可编程 控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它 采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、 计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各 种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工 业控制系统形成一个整体，易于扩充其功能的原则设计。 上世纪 80 年代至 90 年代中期，是 PLC 发展最快的时期，年增长率一直 保持为 30~40%。在这时期，PLC 在处理模拟量能力、数字运算能力、人机接 口能力和网络能力得到大幅度提高，PLC 逐渐进入过程控制领域，在某些应用 上取代了在过程控制领域处于统治地位的 DCS 系统。 杭州职业技术学院机电工程系 4

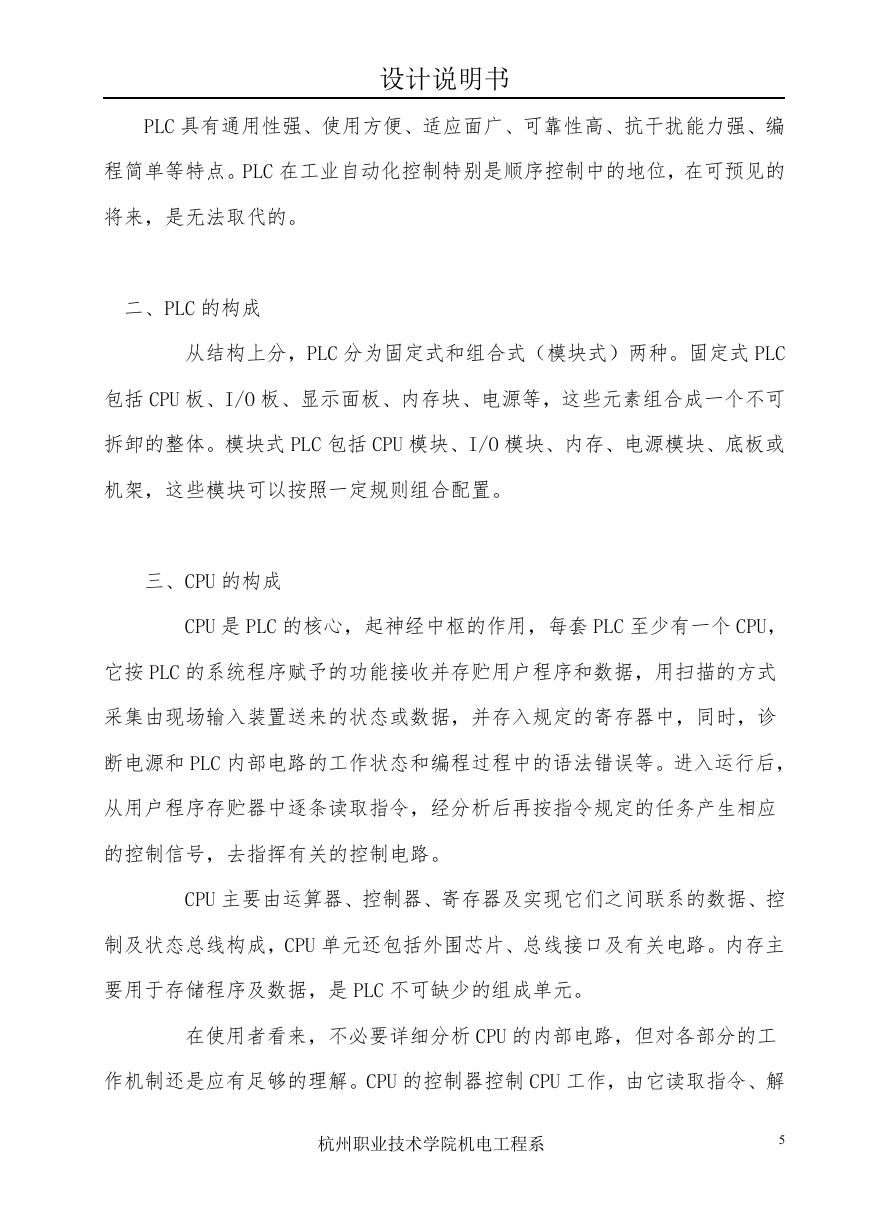

    设计说明书 PLC 具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编 程简单等特点。PLC 在工业自动化控制特别是顺序控制中的地位，在可预见的 将来，是无法取代的。 二、PLC 的构成 从结构上分，PLC 分为固定式和组合式（模块式）两种。固定式 PLC 包括 CPU 板、I/O 板、显示面板、内存块、电源等，这些元素组合成一个不可 拆卸的整体。模块式 PLC 包括 CPU 模块、I/O 模块、内存、电源模块、底板或 机架，这些模块可以按照一定规则组合配置。 三、CPU 的构成 CPU 是 PLC 的核心，起神经中枢的作用，每套 PLC 至少有一个 CPU， 它按 PLC 的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式 采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊 断电源和 PLC 内部电路的工作状态和编程过程中的语法错误等。进入运行后， 从用户程序存贮器中逐条读取指令，经分析后再按指令规定的任务产生相应 的控制信号，去指挥有关的控制电路。 CPU 主要由运算器、控制器、寄存器及实现它们之间联系的数据、控 制及状态总线构成，CPU 单元还包括外围芯片、总线接口及有关电路。内存主 要用于存储程序及数据，是 PLC 不可缺少的组成单元。 在使用者看来，不必要详细分析 CPU 的内部电路，但对各部分的工 作机制还是应有足够的理解。CPU 的控制器控制 CPU 工作，由它读取指令、解 杭州职业技术学院机电工程系 5
    设计说明书 释指令及执行指令。但工作节奏由震荡信号控制。运算器用于进行数字或逻 辑运算，在控制器指挥下工作。寄存器参与运算，并存储运算的中间结果， 它也是在控制器指挥下工作。 CPU 速度和内存容量是 PLC 的重要参数，它们决定着 PLC 的工作速度，IO 数量及软件容量等，因此限制着控制规模。 四、I/O 模块 PLC 与电气回路的接口，是通过输入输出部分（I/O）完成的。I/O 模块集成了 PLC 的 I/O 电路，其输入暂存器反映输入信号状态，输出点反映 输出锁存器状态。输入模块将电信号变换成数字信号进入 PLC 系统，输出模 块相反。I/O 分为开关量输入（DI），开关量输出（DO），模拟量输入（AI）， 模拟量输出（AO）等模块。 开关量是指只有开和关（或 1 和 0）两种状态的信号，模拟量是指连 续变化的量。常用的 I/O 分类如下： 开关量：按电压水平分，有 220VAC、110VAC、24VDC，按隔离方式分， 有继电器隔离和晶体管隔离。 模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型 （0-10V,0-5V,-10-10V）等，按精度分，有 12bit,14bit,16bit 等。 除了上述通用 IO 外，还有特殊 IO 模块，如热电阻、热电偶、脉冲 等模块。 按 I/O 点数确定模块规格及数量，I/O 模块可多可少，但其最大数受 CPU 所能管理的基本配置的能力，即受最大的底板或机架槽数限制。 杭州职业技术学院机电工程系 6

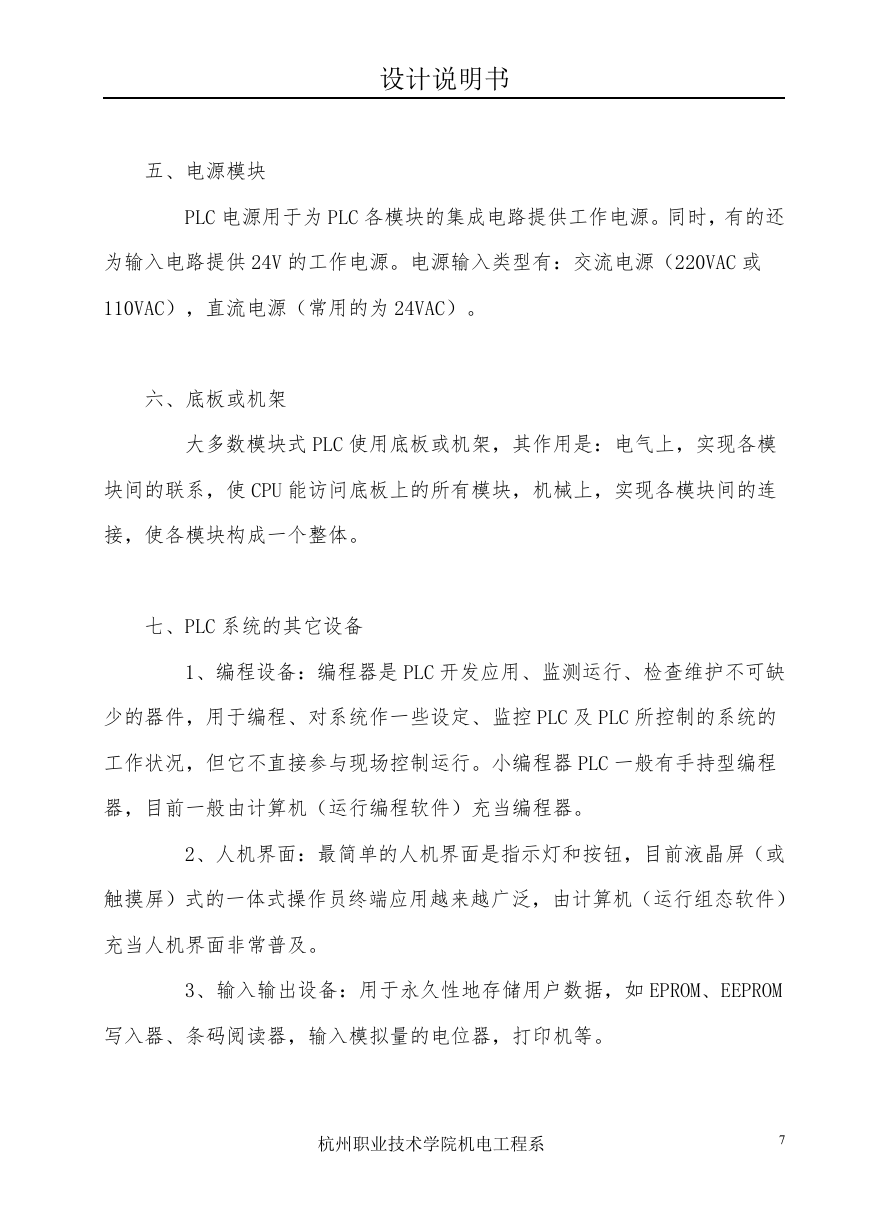

    设计说明书 五、电源模块 PLC 电源用于为 PLC 各模块的集成电路提供工作电源。同时，有的还 为输入电路提供 24V 的工作电源。电源输入类型有：交流电源（220VAC 或 110VAC），直流电源（常用的为 24VAC）。 六、底板或机架 大多数模块式 PLC 使用底板或机架，其作用是：电气上，实现各模 块间的联系，使 CPU 能访问底板上的所有模块，机械上，实现各模块间的连 接，使各模块构成一个整体。 七、PLC 系统的其它设备 1、编程设备：编程器是 PLC 开发应用、监测运行、检查维护不可缺 少的器件，用于编程、对系统作一些设定、监控 PLC 及 PLC 所控制的系统的 工作状况，但它不直接参与现场控制运行。小编程器 PLC 一般有手持型编程 器，目前一般由计算机（运行编程软件）充当编程器。 2、人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或 触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件） 充当人机界面非常普及。 3、输入输出设备：用于永久性地存储用户数据，如 EPROM、EEPROM 写入器、条码阅读器，输入模拟量的电位器，打印机等。 杭州职业技术学院机电工程系 7

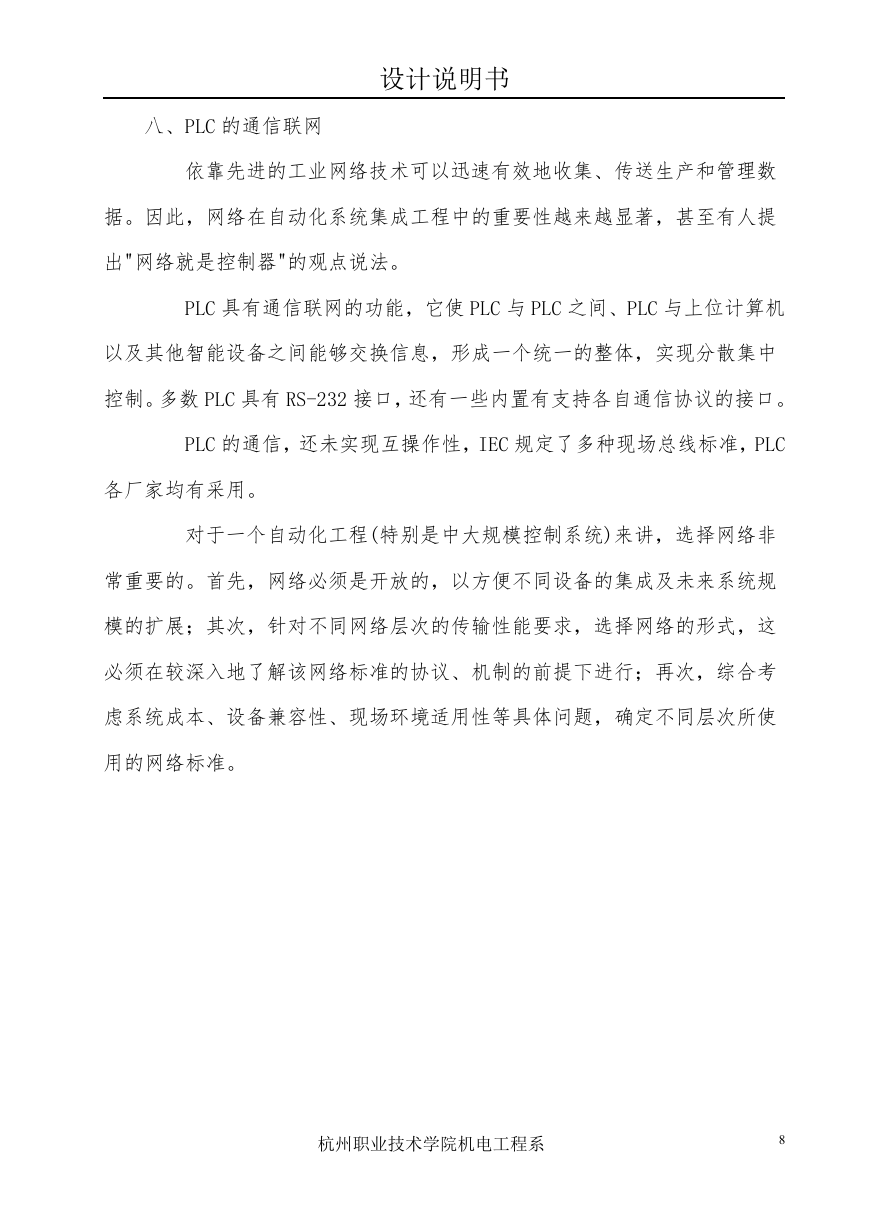

    设计说明书 八、PLC 的通信联网 依靠先进的工业网络技术可以迅速有效地收集、传送生产和管理数 据。因此，网络在自动化系统集成工程中的重要性越来越显著，甚至有人提 出"网络就是控制器"的观点说法。 PLC 具有通信联网的功能，它使 PLC 与 PLC 之间、PLC 与上位计算机 以及其他智能设备之间能够交换信息，形成一个统一的整体，实现分散集中 控制。多数 PLC 具有 RS-232 接口，还有一些内置有支持各自通信协议的接口。 PLC 的通信，还未实现互操作性，IEC 规定了多种现场总线标准，PLC 各厂家均有采用。 对于一个自动化工程(特别是中大规模控制系统)来讲，选择网络非 常重要的。首先，网络必须是开放的，以方便不同设备的集成及未来系统规 模的扩展；其次，针对不同网络层次的传输性能要求，选择网络的形式，这 必须在较深入地了解该网络标准的协议、机制的前提下进行；再次，综合考 虑系统成本、设备兼容性、现场环境适用性等具体问题，确定不同层次所使 用的网络标准。 杭州职业技术学院机电工程系 8
