1 概述

2.数据库概念结构设计

2.1表的结构

2.2表的E-R图结构

3.创建数据库和表

3.1数据库创建的代码：

3.2.1表的结构:

3.2.2 创建表的代码：

3.3 完整性设计

3.4 索引设计

4.插入表中的数据

4.1表数据插入的代码

4.2插入后效果

5.数据库的查询和视图

5.1实现查询

5.2视图的设计

6.存储过程

7.实验总结

学号 20121017822. 武汉科技大学城市学院课程设计报告课程名称题目院系专业班级学号姓名指导教师数据库应用课程设计外卖订餐商务网站数据库设计与实现信息工程学部电子商务 2012 级电子商务 20121017822. 刘永真

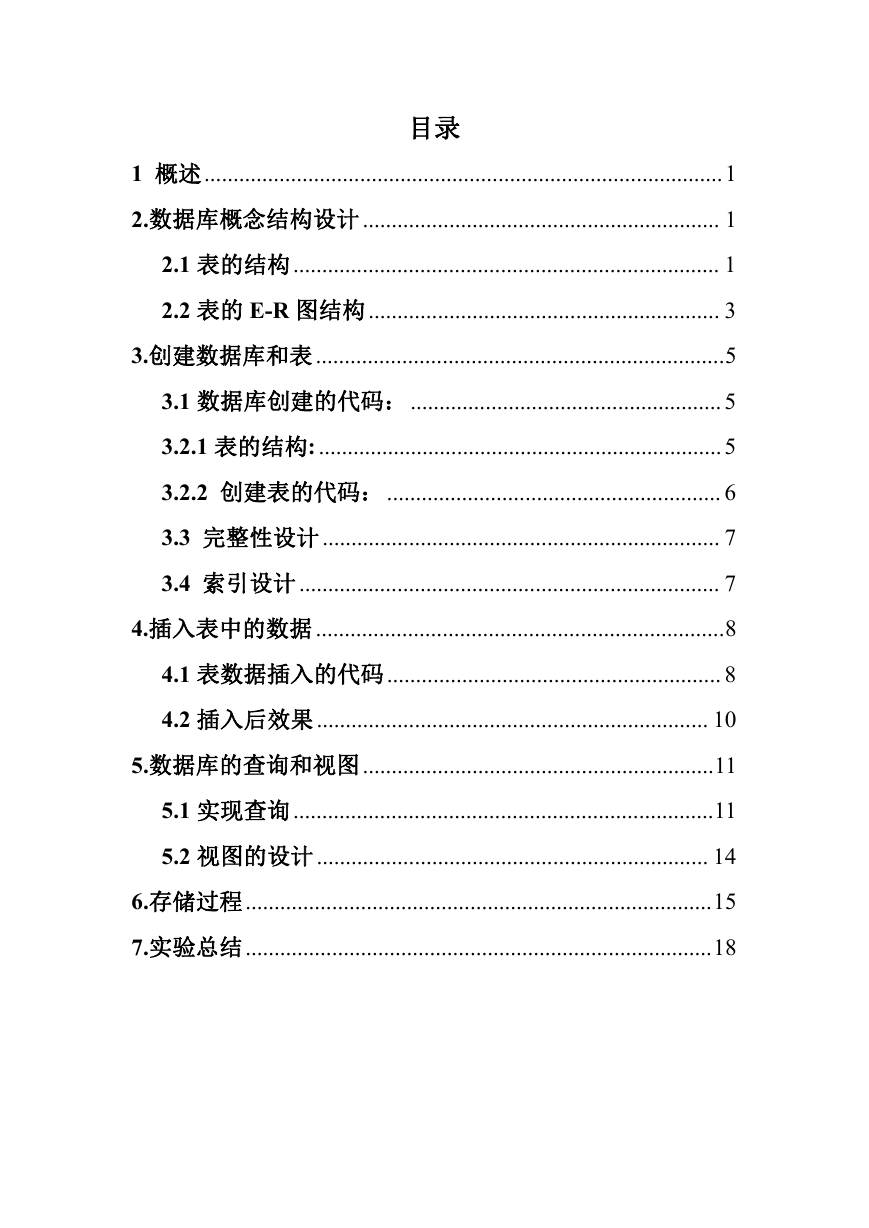

目录 1 概述..........................................................................................1 2.数据库概念结构设计.............................................................. 1 2.1 表的结构.......................................................................... 1 2.2 表的 E-R 图结构............................................................. 3 3.创建数据库和表.......................................................................5 3.1 数据库创建的代码：...................................................... 5 3.2.1 表的结构:......................................................................5 3.2.2 创建表的代码：.......................................................... 6 3.3 完整性设计..................................................................... 7 3.4 索引设计......................................................................... 7 4.插入表中的数据.......................................................................8 4.1 表数据插入的代码.......................................................... 8 4.2 插入后效果.................................................................... 10 5.数据库的查询和视图.............................................................11 5.1 实现查询.........................................................................11 5.2 视图的设计.................................................................... 14 6.存储过程.................................................................................15 7.实验总结.................................................................................18

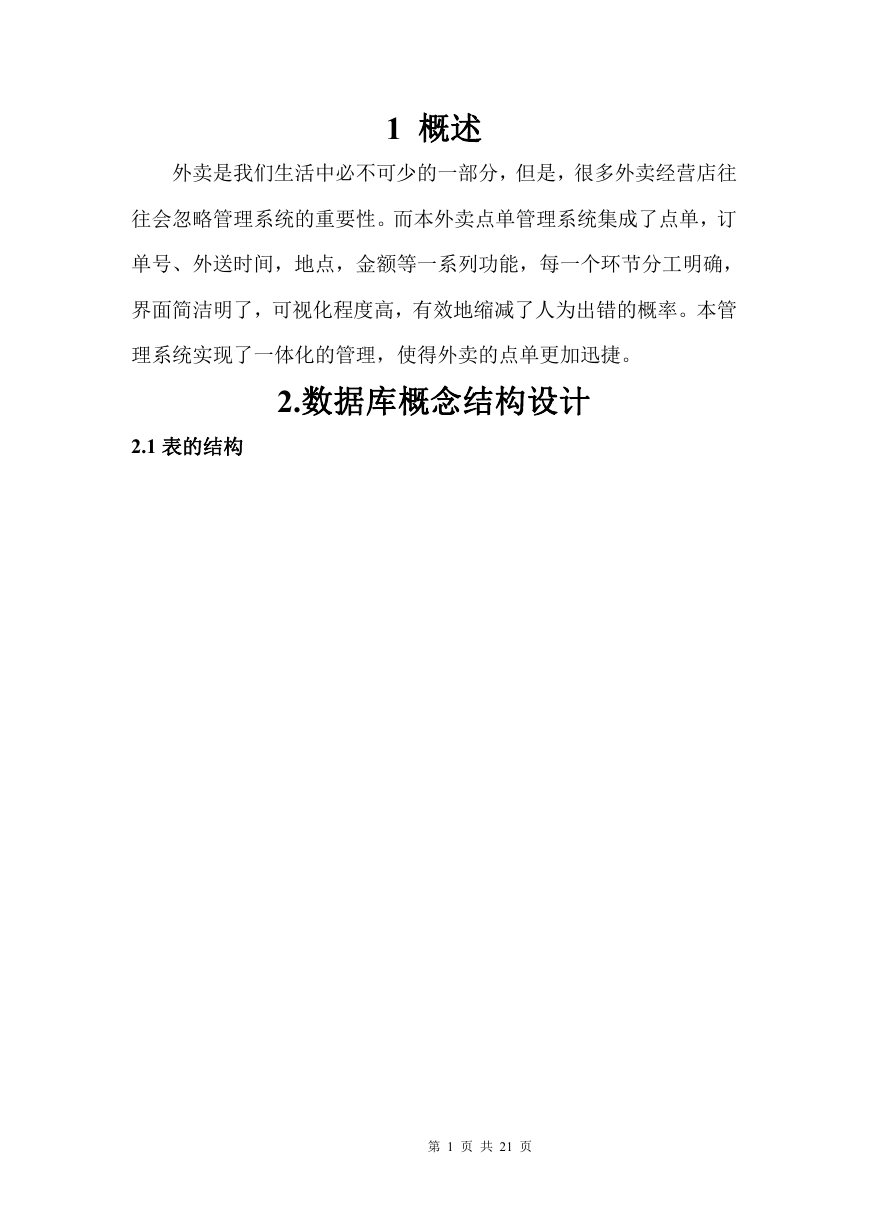

1 概述外卖是我们生活中必不可少的一部分，但是，很多外卖经营店往往会忽略管理系统的重要性。而本外卖点单管理系统集成了点单，订单号、外送时间，地点，金额等一系列功能，每一个环节分工明确，界面简洁明了，可视化程度高，有效地缩减了人为出错的概率。本管理系统实现了一体化的管理，使得外卖的点单更加迅捷。 2.数据库概念结构设计 2.1 表的结构第 1 页共 21 页

表的结构客户信息表订单详情表商家菜品表送餐员工表客户编号寝室楼栋订单编号下单时间菜品编号菜名员工编号姓名寝室房间号总金额数量描述价格员工姓名电话号码备注员工电话号员工身份证号图 2.1 E-R 图第 2 页共 21 页

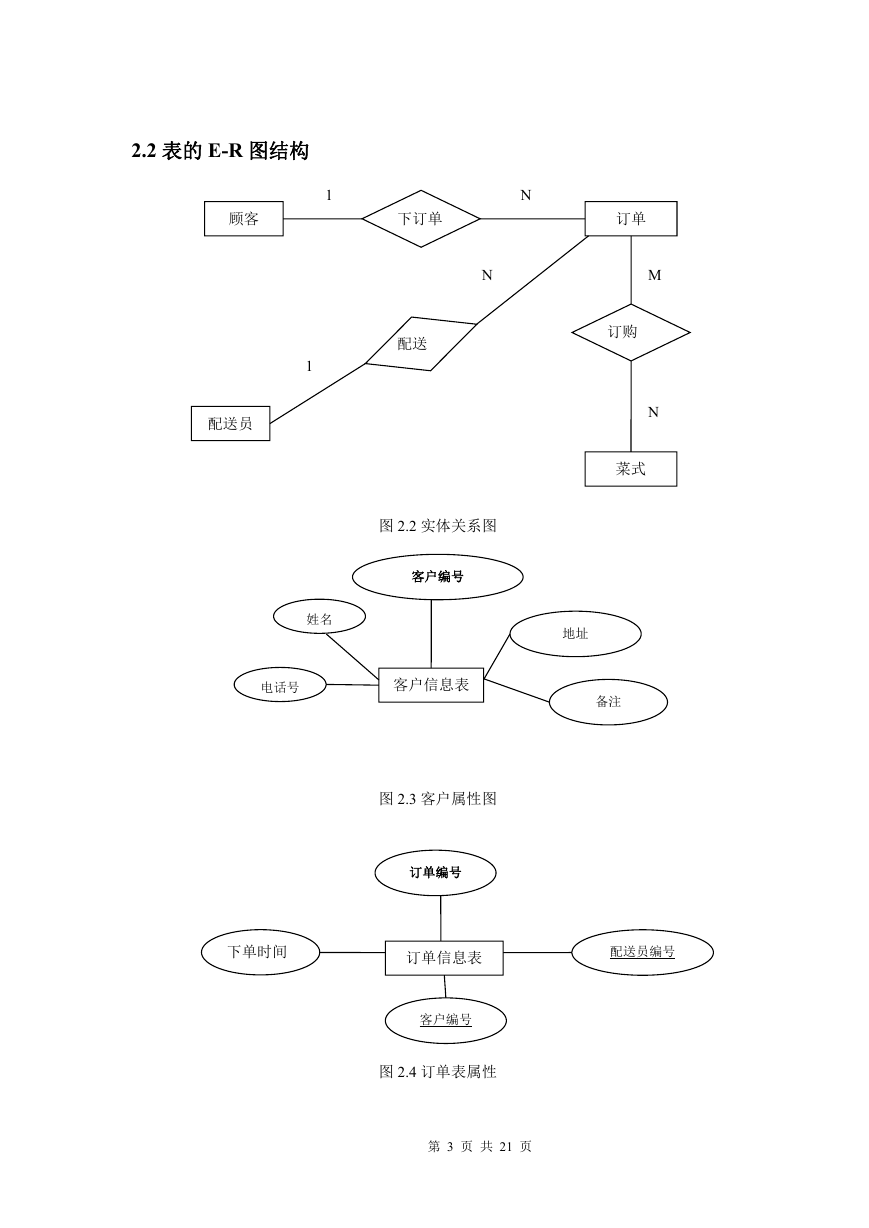

2.2 表的 E-R 图结构 1 N 顾客下订单订单配送 1 配送员 N M N 订购菜式图 2.2 实体关系图客户编号姓名电话号客户信息表地址备注图 2.3 客户属性图订单编号下单时间订单信息表配送员编号客户编号图 2.4 订单表属性第 3 页共 21 页

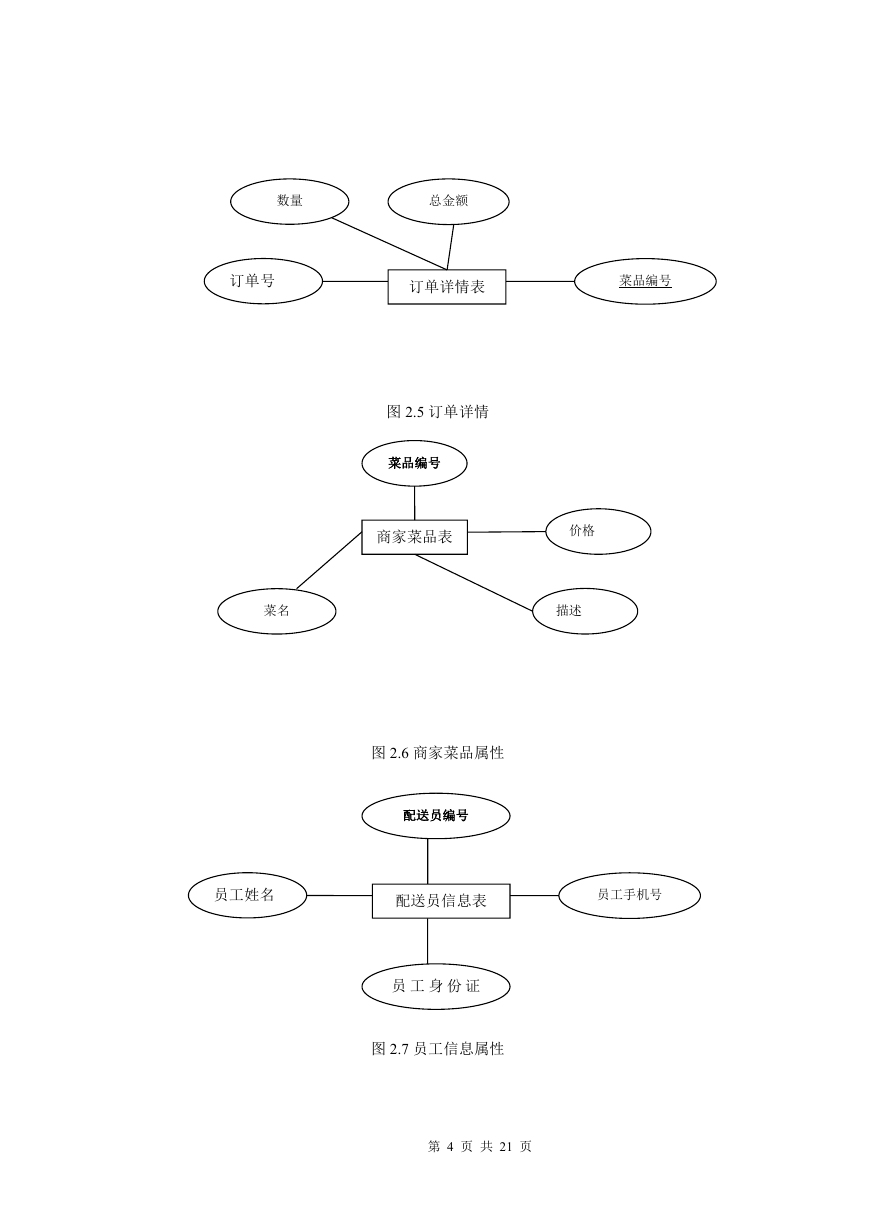

数量总金额订单号订单详情表菜品编号图 2.5 订单详情菜品编号商家菜品表价格描述菜名图 2.6 商家菜品属性配送员编号员工姓名配送员信息表员工手机号员工身份证号图 2.7 员工信息属性第 4 页共 21 页

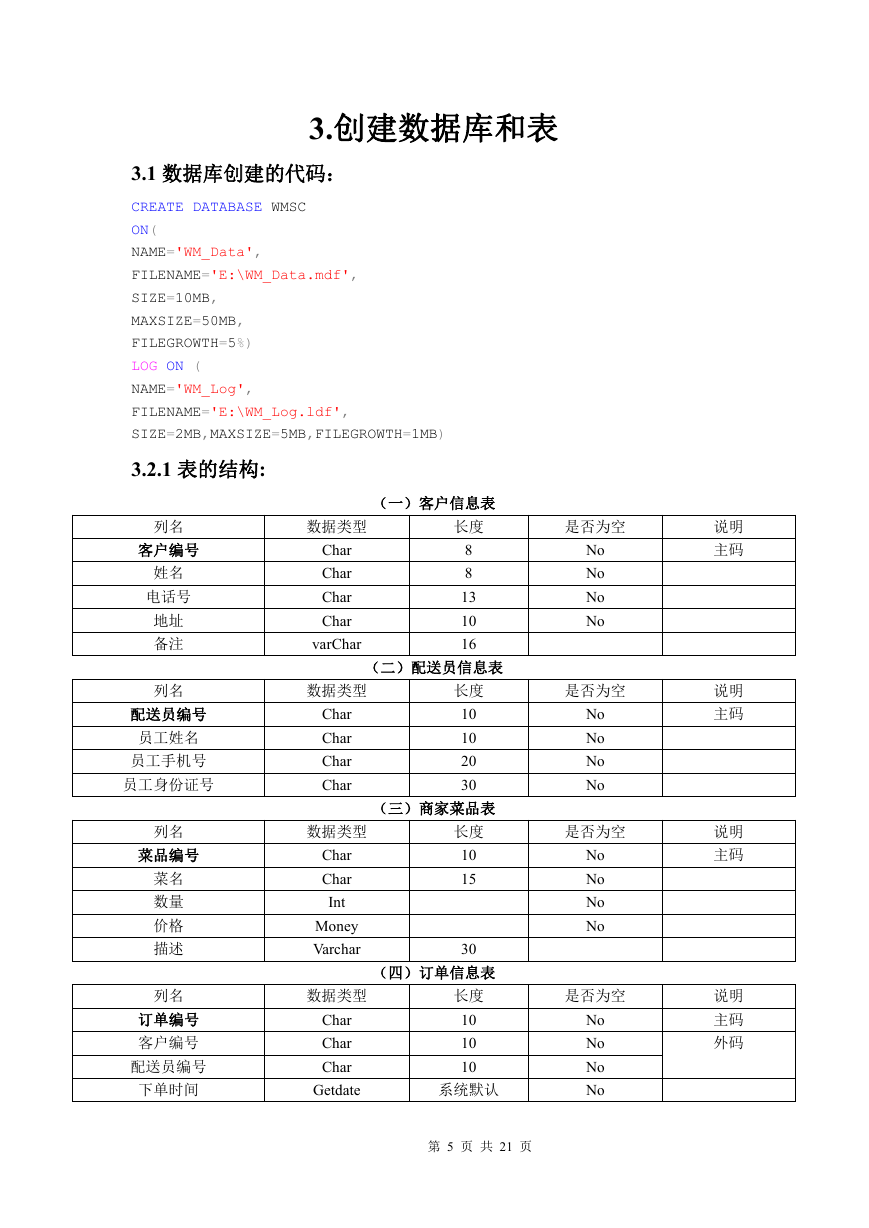

3.创建数据库和表 3.1 数据库创建的代码： CREATE DATABASE WMSC ON( NAME='WM_Data', FILENAME='E:\WM_Data.mdf', SIZE=10MB, MAXSIZE=50MB, FILEGROWTH=5%) LOG ON ( NAME='WM_Log', FILENAME='E:\WM_Log.ldf', SIZE=2MB,MAXSIZE=5MB,FILEGROWTH=1MB) 3.2.1 表的结构: 列名客户编号姓名电话号地址备注列名配送员编号员工姓名员工手机号员工身份证号列名菜品编号菜名数量价格描述列名订单编号客户编号配送员编号下单时间（一）客户信息表数据类型长度是否为空 Char Char Char Char varChar 8 8 13 10 16 （二）配送员信息表数据类型 Char Char Char Char 数据类型 Char Char Int Money Varchar 数据类型 Char Char Char Getdate 长度 10 10 20 30 （三）商家菜品表长度 10 15 30 （四）订单信息表长度 10 10 10 系统默认第 5 页共 21 页 No No No No 是否为空 No No No No 是否为空 No No No No 是否为空 No No No No 说明主码说明主码说明主码说明主码外码

列名订单编号菜品编号总金额（五）订单详情表长度 10 10 数据类型 Char Char Money 是否为空说明 No No No 组合关键字（来自其他两表的外键） 3.2.2 创建表的代码： CREATE TABLE 客户信息表 ( 客户编号char(10) NOT NULL PRIMARY KEY, 姓名char(8) NOT NULL, 电话号char(13) NOT NULL, 地址char(10) NOT NULL, 备注char(16) NOT NULL, ) CREATE TABLE 配送员信息表 ( 配送员编号char(10) NOT NULL PRIMARY KEY, 员工姓名char(10) NOT NULL, 员工手机号char(20) NOT NULL, 员工身份证号char(30) NOT NULL, ) CREATE TABLE 商家菜品表 ( 菜品编号char(10) NOT NULL PRIMARY KEY, 菜名char(10) NOT NULL, 价格money NOT NULL, 描述 varchar（30） ) CREATE TABLE 订单信息表 ( 订单编号char(10)NOT NULL PRIMARY KEY, 客户编号char(8) NOT NULL , 配送员编号char(10) NOT NULL , 下单时间datetime default( getdate()) NOT NULL, foreign key(客户编号) references 客户信息表(客户编号), foreign key(配送员编号) references 配送员信息表(配送员编号) CREATE TABLE 订单详情表 ( 订单编号char(10)NOT NULL , 菜品编号char(10) NOT NULL , 数量int NOT NULL, 总金额money NOT NULL , primary key(订单编号,菜品编号), 第 6 页共 21 页
