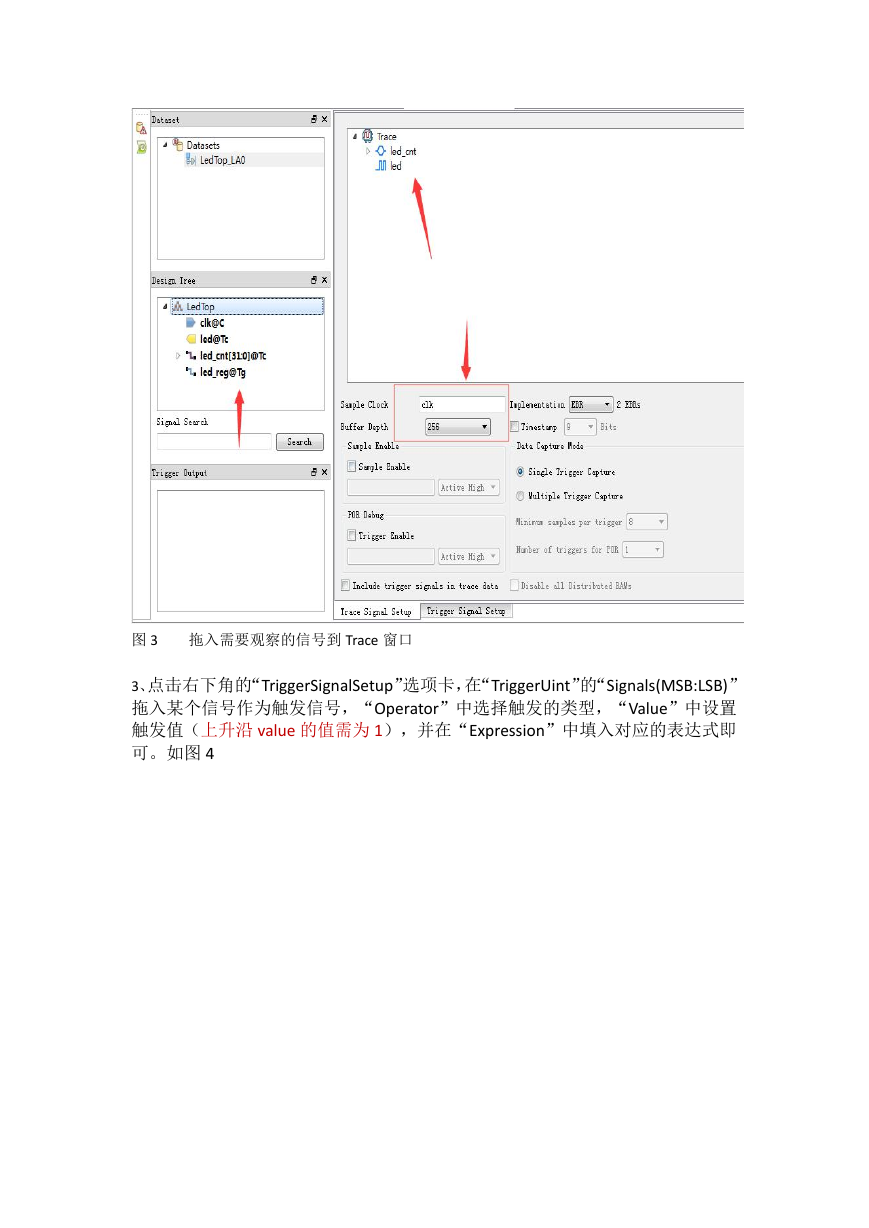

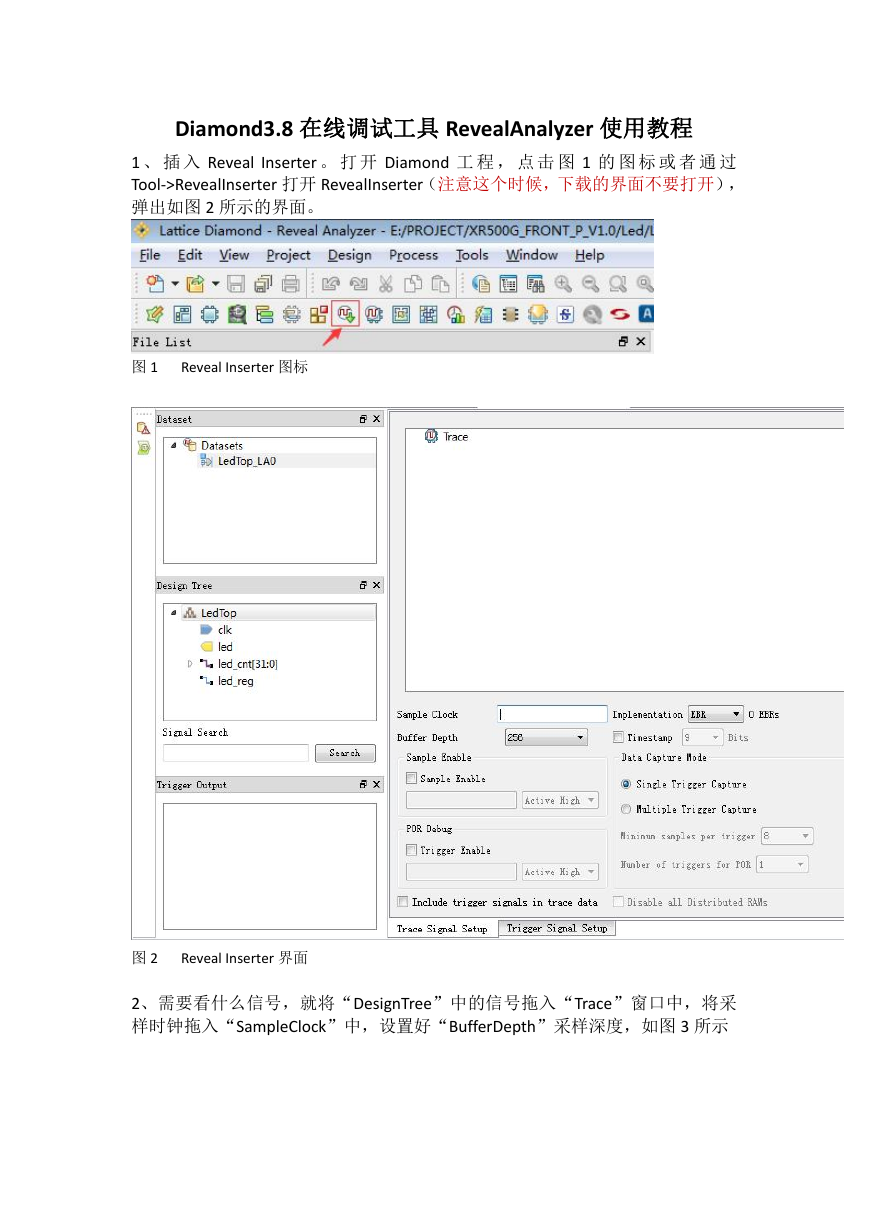

Diamond3.8 在线调试工具 RevealAnalyzer 使用教程 1 、插入 Reveal Inserter 。打开 Diamond 工程，点击图 1 的图标或者通过 Tool->RevealInserter 打开 RevealInserter（注意这个时候，下载的界面不要打开），弹出如图 2 所示的界面。图 1 Reveal Inserter 图标图 2 Reveal Inserter 界面 2、需要看什么信号，就将“DesignTree”中的信号拖入“Trace”窗口中，将采样时钟拖入“SampleClock”中，设置好“BufferDepth”采样深度，如图 3 所示

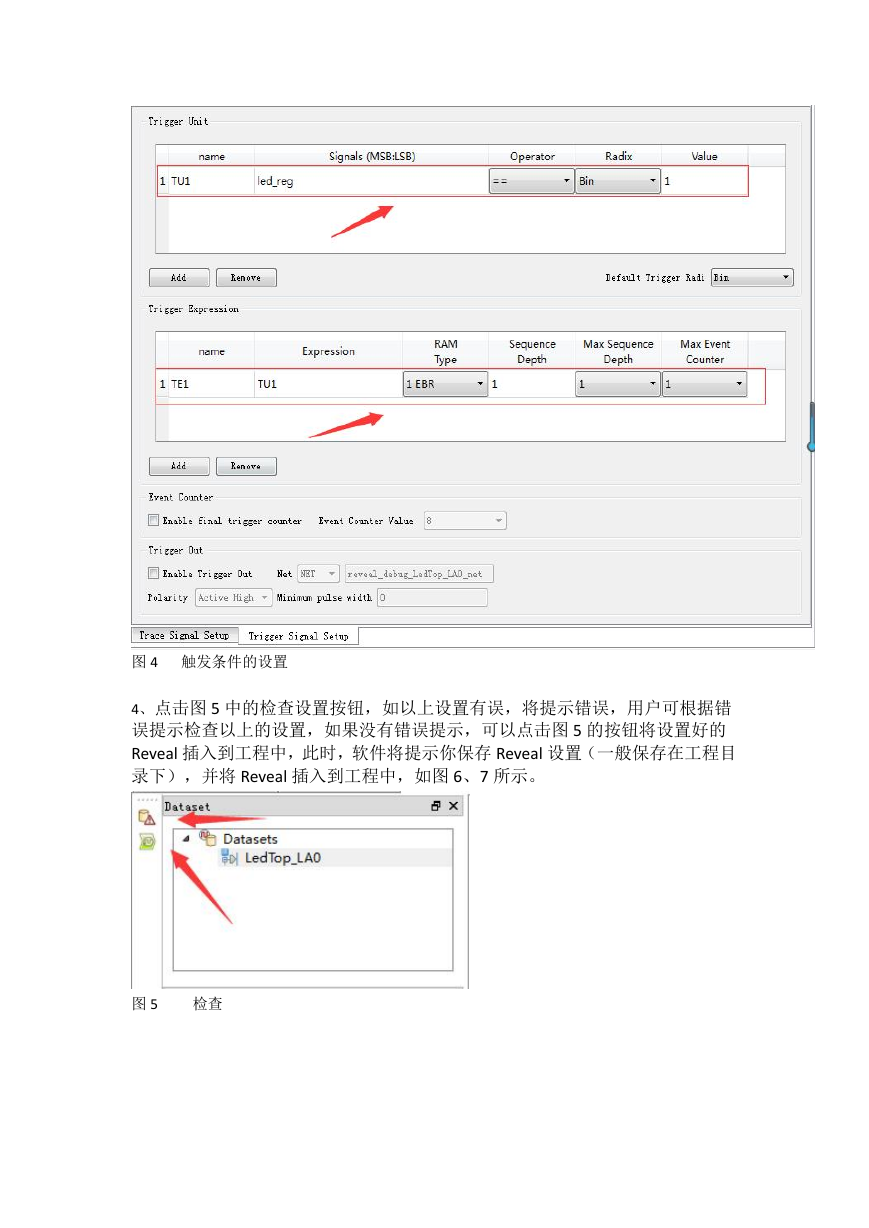

图 3 拖入需要观察的信号到 Trace 窗口 3、点击右下角的“TriggerSignalSetup”选项卡，在“TriggerUint”的“Signals(MSB:LSB)” 拖入某个信号作为触发信号，“Operator”中选择触发的类型，“Value”中设置触发值（上升沿 value 的值需为 1），并在“Expression”中填入对应的表达式即可。如图 4

图 4 触发条件的设置 4、点击图 5 中的检查设置按钮，如以上设置有误，将提示错误，用户可根据错误提示检查以上的设置，如果没有错误提示，可以点击图 5 的按钮将设置好的 Reveal 插入到工程中，此时，软件将提示你保存 Reveal 设置（一般保存在工程目录下），并将 Reveal 插入到工程中，如图 6、7 所示。图 5 检查

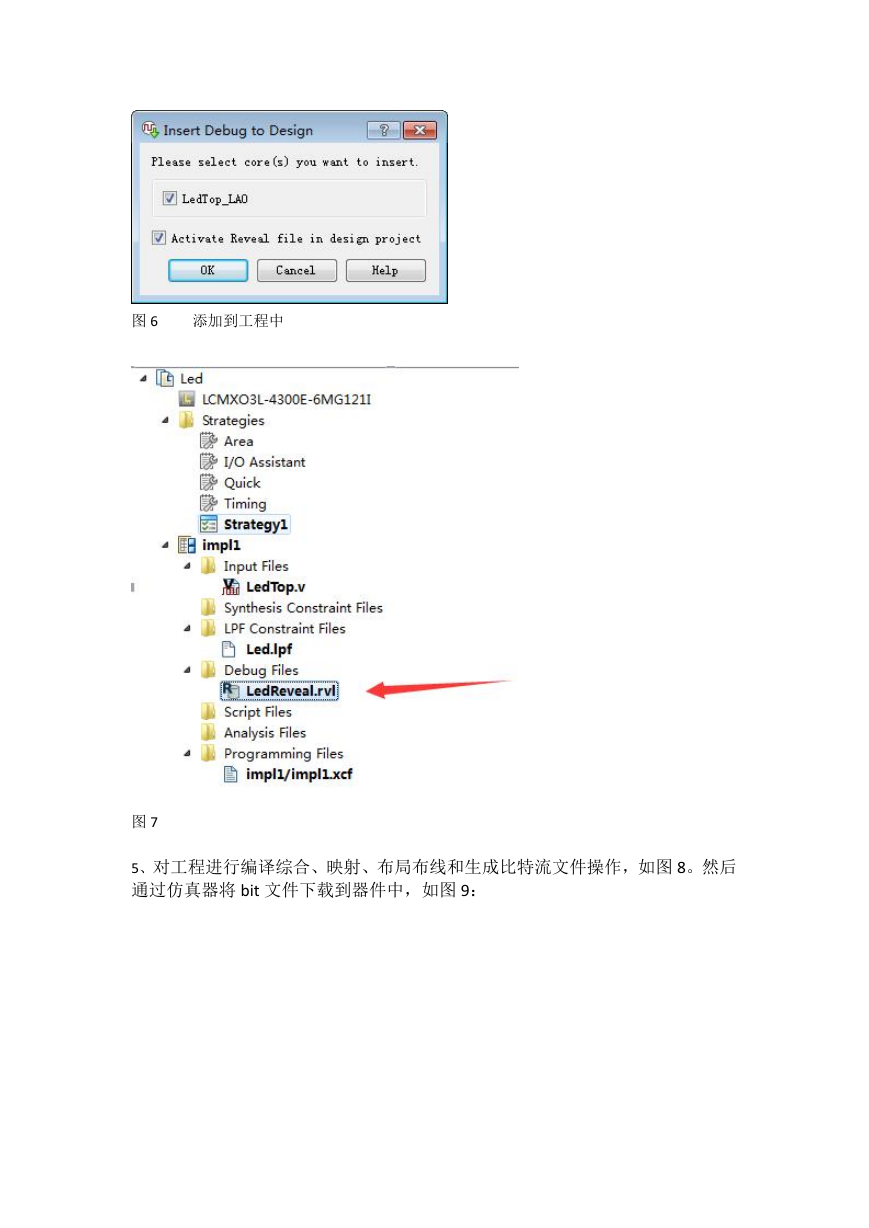

图 6 添加到工程中图 7 5、对工程进行编译综合、映射、布局布线和生成比特流文件操作，如图 8。然后通过仿真器将 bit 文件下载到器件中，如图 9：

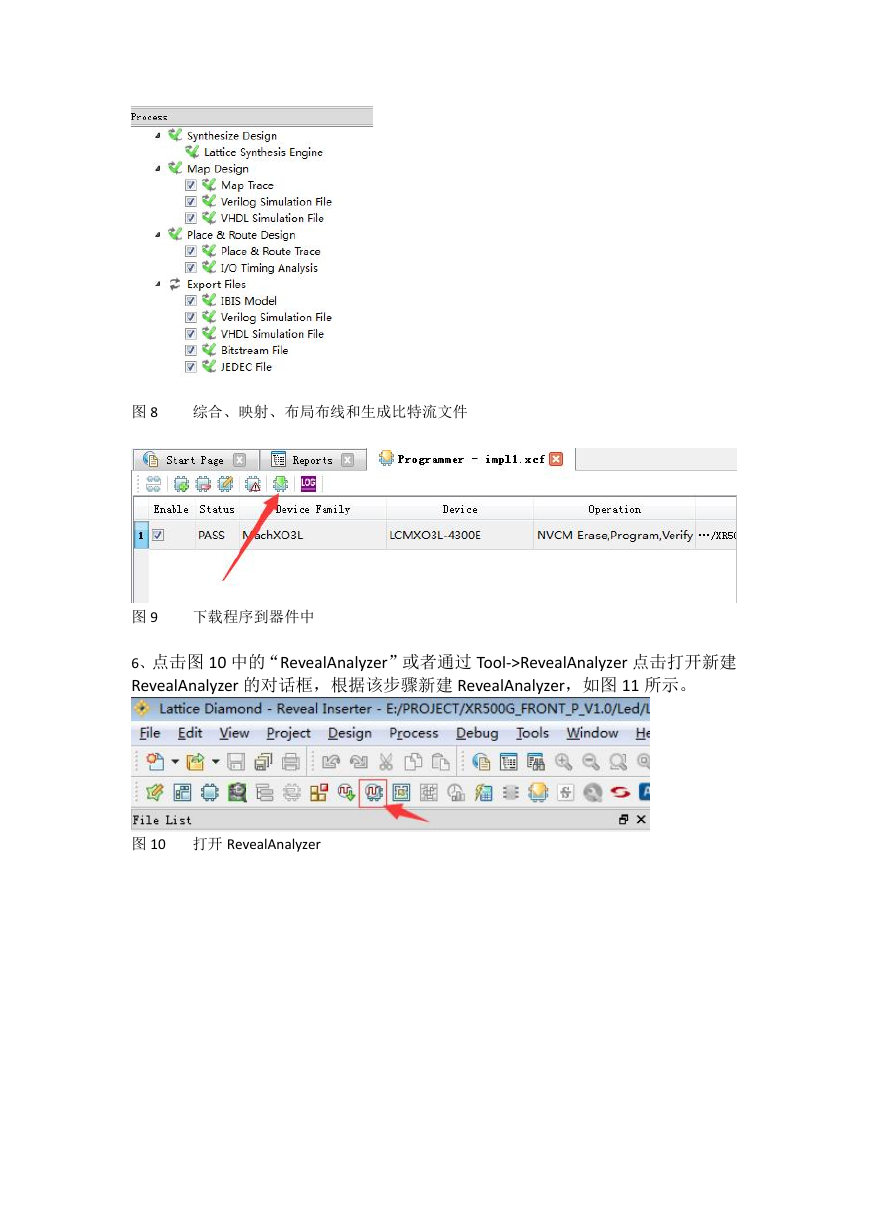

图 8 综合、映射、布局布线和生成比特流文件图 9 下载程序到器件中 6、点击图 10 中的“RevealAnalyzer”或者通过 Tool->RevealAnalyzer 点击打开新建 RevealAnalyzer 的对话框，根据该步骤新建 RevealAnalyzer，如图 11 所示。图 10 打开 RevealAnalyzer

图 11 新建 Reveal Analyzer 对话框 7、设置好后将出现图 12 所示的界面，设置好触发条件后，点击图 10 中所示的绿色按钮开始进行数据的采集。图 12 设置触发条件

8、之后可以观察到采集数据的结果，如图 13。图 13 信号波形图注意事项： 1、如果要观察的信号在建立 Reveal Inserter 的时候没有拉到“Trace”窗口，需要添加该信号来观察的时，必须要先关掉 RevealAnalyzer 窗口再根据上述的流程添加需要观察的信号，否则在采集数据的时候将会出现错误。 2、采样时钟和观察的信号尽量在同个时钟域。 3、编写 verilog 代码时，需要注意数据的位宽问题，数据位宽不一致会导致 Reveal 工具异常。
