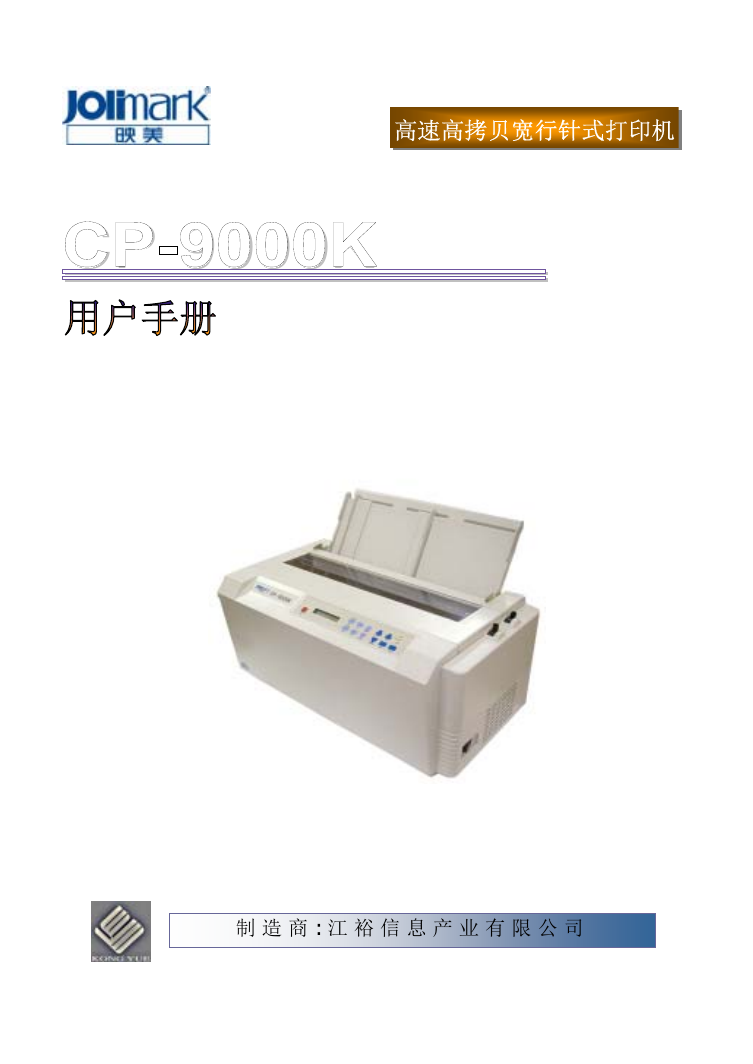

高速高拷贝宽行针式打印机 CP-9000K 制造商 :江裕信息产业有限公司

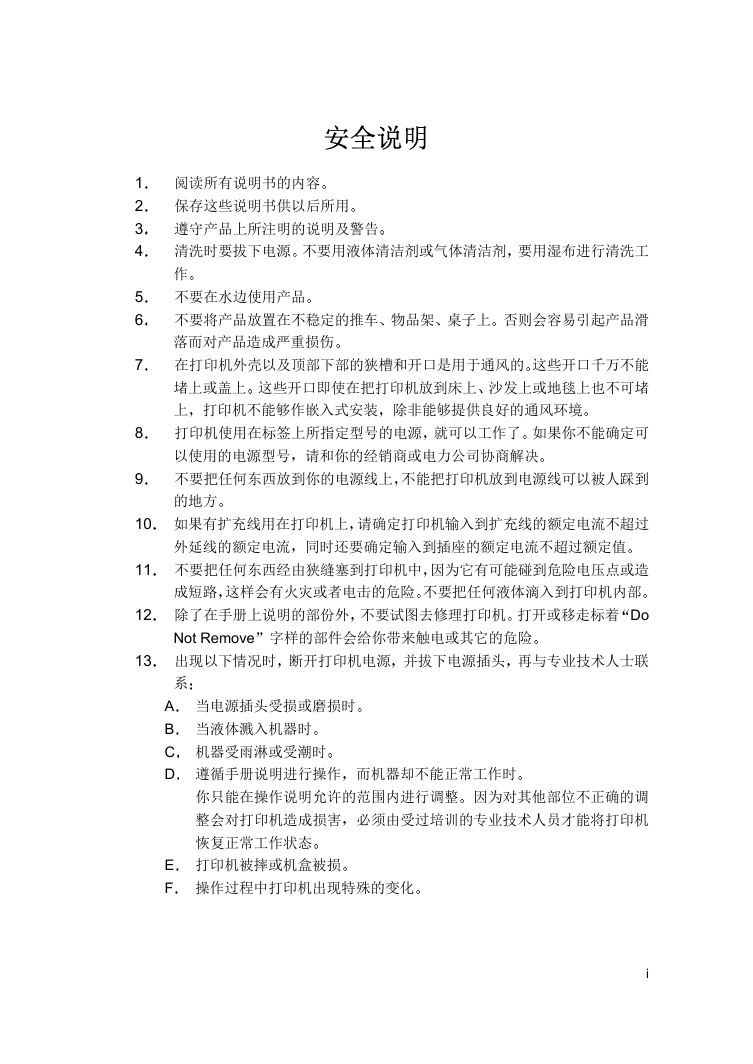

安全说明 1 阅读所有说明书的内容 2 保存这些说明书供以后所用 3 遵守产品上所注明的说明及警告 4 清洗时要拔下电源不要用液体清洁剂或气体清洁剂要用湿布进行清洗工作 5 不要在水边使用产品 6 不要将产品放置在不稳定的推车物品架桌子上否则会容易引起产品滑落而对产品造成严重损伤 7 在打印机外壳以及顶部下部的狭槽和开口是用于通风的这些开口千万不能堵上或盖上这些开口即使在把打印机放到床上沙发上或地毯上也不可堵上打印机不能够作嵌入式安装除非能够提供良好的通风环境 8 打印机使用在标签上所指定型号的电源就可以工作了如果你不能确定可以使用的电源型号请和你的经销商或电力公司协商解决 9 不要把任何东西放到你的电源线上不能把打印机放到电源线可以被人踩到的地方 10 如果有扩充线用在打印机上请确定打印机输入到扩充线的额定电流不超过外延线的额定电流同时还要确定输入到插座的额定电流不超过额定值 11 不要把任何东西经由狭缝塞到打印机中因为它有可能碰到危险电压点或造成短路这样会有火灾或者电击的危险不要把任何液体滴入到打印机内部 12 除了在手册上说明的部份外不要试图去修理打印机打开或移走标着 Do Not Remove 字样的部件会给你带来触电或其它的危险 13 出现以下情况时断开打印机电源并拔下电源插头再与专业技术人士联系 A 当电源插头受损或磨损时 B 当液体溅入机器时 C 机器受雨淋或受潮时 D 遵循手册说明进行操作而机器却不能正常工作时你只能在操作说明允许的范围内进行调整因为对其他部位不正确的调整会对打印机造成损害必须由受过培训的专业技术人员才能将打印机恢复正常工作状态 E 打印机被摔或机盒被损 F 操作过程中打印机出现特殊的变化 i

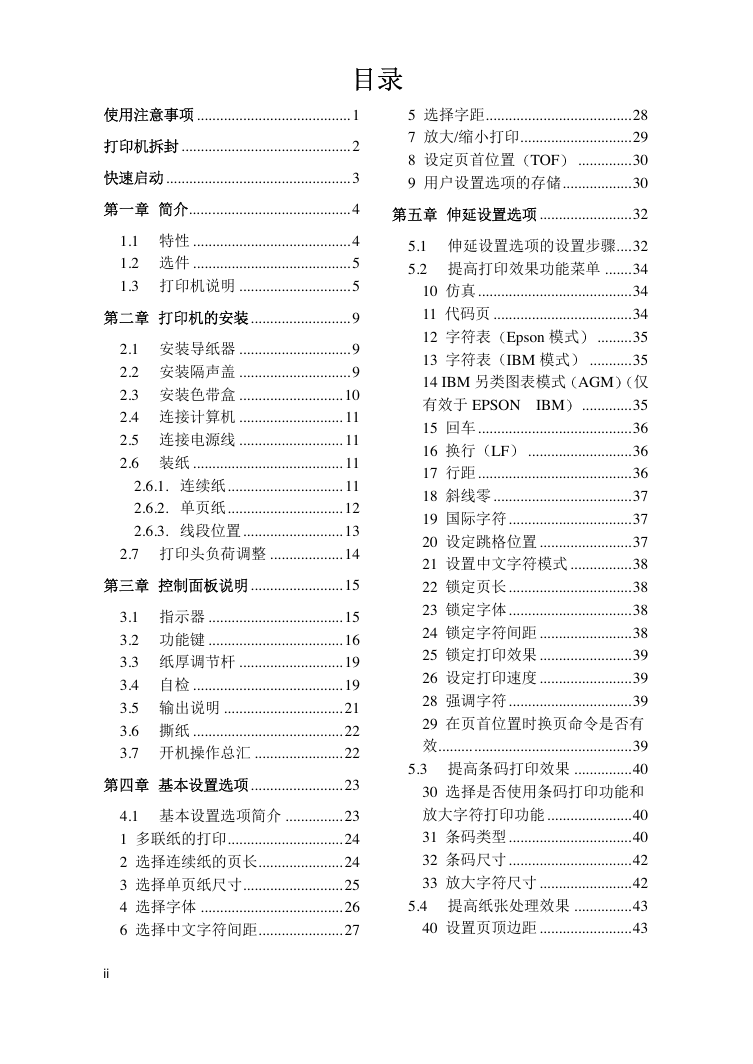

目录使用注意事项 ........................................1 打印机拆封............................................2 快速启动................................................3 第一章简介..........................................4 1.1 特性 .........................................4 1.2 选件 .........................................5 1.3 打印机说明 .............................5 第二章打印机的安装..........................9 2.1 安装导纸器 .............................9 2.2 安装隔声盖 .............................9 2.3 安装色带盒 ...........................10 2.4 连接计算机 ........................... 11 2.5 连接电源线 ........................... 11 2.6 装纸 ....................................... 11 2.6.1. 连续纸.............................. 11 2.6.2. 单页纸..............................12 2.6.3. 线段位置..........................13 2.7 打印头负荷调整 ...................14 第三章控制面板说明........................15 3.1 指示器 ...................................15 3.2 功能键 ...................................16 3.3 纸厚调节杆 ...........................19 3.4 自检 .......................................19 3.5 输出说明 ...............................21 3.6 撕纸 .......................................22 3.7 开机操作总汇 .......................22 第四章基本设置选项........................23 4.1 基本设置选项简介 ...............23 1 多联纸的打印..............................24 2 选择连续纸的页长......................24 3 选择单页纸尺寸..........................25 4 选择字体 .....................................26 6 选择中文字符间距......................27 ii 5 选择字距......................................28 7 放大/缩小打印.............................29 8 设定页首位置 TOF ..............30 9 用户设置选项的存储..................30 第五章伸延设置选项........................32 5.1 伸延设置选项的设置步骤....32 5.2 提高打印效果功能菜单 .......34 10 仿真........................................34 11 代码页....................................34 12 字符表 Epson 模式 .........35 13 字符表 IBM 模式 ...........35 14 IBM 另类图表模式 AGM 仅有效于 EPSON IBM .............35 15 回车........................................36 16 换行 LF ...........................36 17 行距........................................36 18 斜线零....................................37 19 国际字符................................37 20 设定跳格位置........................37 21 设置中文字符模式................38 22 锁定页长................................38 23 锁定字体................................38 24 锁定字符间距........................38 25 锁定打印效果........................39 26 设定打印速度........................39 28 强调字符................................39 29 在页首位置时换页命令是否有效..................................................39 5.3 提高条码打印效果 ...............40 30 选择是否使用条码打印功能和放大字符打印功能......................40 31 条码类型................................40 32 条码尺寸................................42 33 放大字符尺寸........................42 5.4 提高纸张处理效果 ...............43 40 设置页顶边距........................43

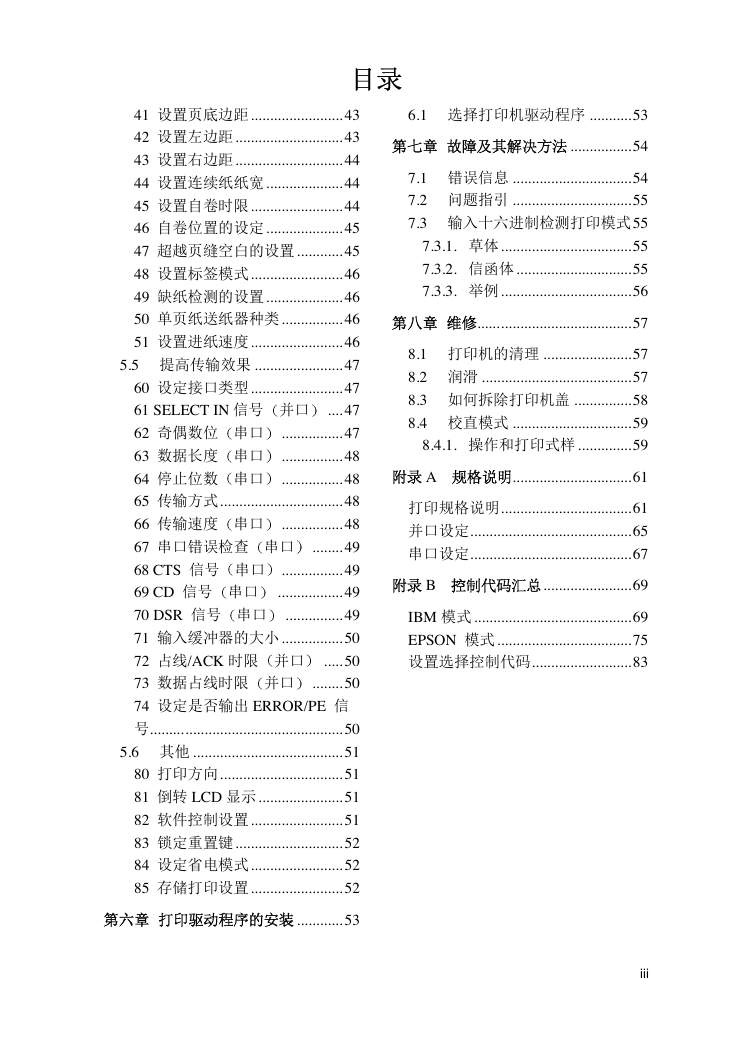

目录 6.1 选择打印机驱动程序 ...........53 第七章故障及其解决方法 ................54 7.1 错误信息 ...............................54 7.2 问题指引 ...............................55 7.3 输入十六进制检测打印模式55 7.3.1. 草体..................................55 7.3.2. 信函体..............................55 7.3.3. 举例..................................56 第八章维修........................................57 8.1 打印机的清理 .......................57 8.2 润滑 .......................................57 8.3 如何拆除打印机盖 ...............58 8.4 校直模式 ...............................59 8.4.1. 操作和打印式样..............59 附录 A 规格说明...............................61 打印规格说明..................................61 并口设定..........................................65 串口设定..........................................67 附录 B 控制代码汇总.......................69 IBM 模式.........................................69 EPSON 模式...................................75 设置选择控制代码..........................83 41 设置页底边距........................43 42 设置左边距............................43 43 设置右边距............................44 44 设置连续纸纸宽....................44 45 设置自卷时限........................44 46 自卷位置的设定....................45 47 超越页缝空白的设置............45 48 设置标签模式........................46 49 缺纸检测的设置....................46 50 单页纸送纸器种类................46 51 设置进纸速度........................46 5.5 提高传输效果 .......................47 60 设定接口类型........................47 61 SELECT IN 信号并口 ....47 62 奇偶数位串口 ................47 63 数据长度串口 ................48 64 停止位数串口 ................48 65 传输方式................................48 66 传输速度串口 ................48 67 串口错误检查串口 ........49 68 CTS 信号串口 ................49 69 CD 信号串口 .................49 70 DSR 信号串口 ...............49 71 输入缓冲器的大小................50 72 占线/ACK 时限并口 .....50 73 数据占线时限并口 ........50 74 设定是否输出 ERROR/PE 信号..................................................50 5.6 其他 .......................................51 80 打印方向................................51 81 倒转 LCD 显示......................51 82 软件控制设置........................51 83 锁定重置键............................52 84 设定省电模式........................52 85 存储打印设置........................52 第六章打印驱动程序的安装 ............53 iii

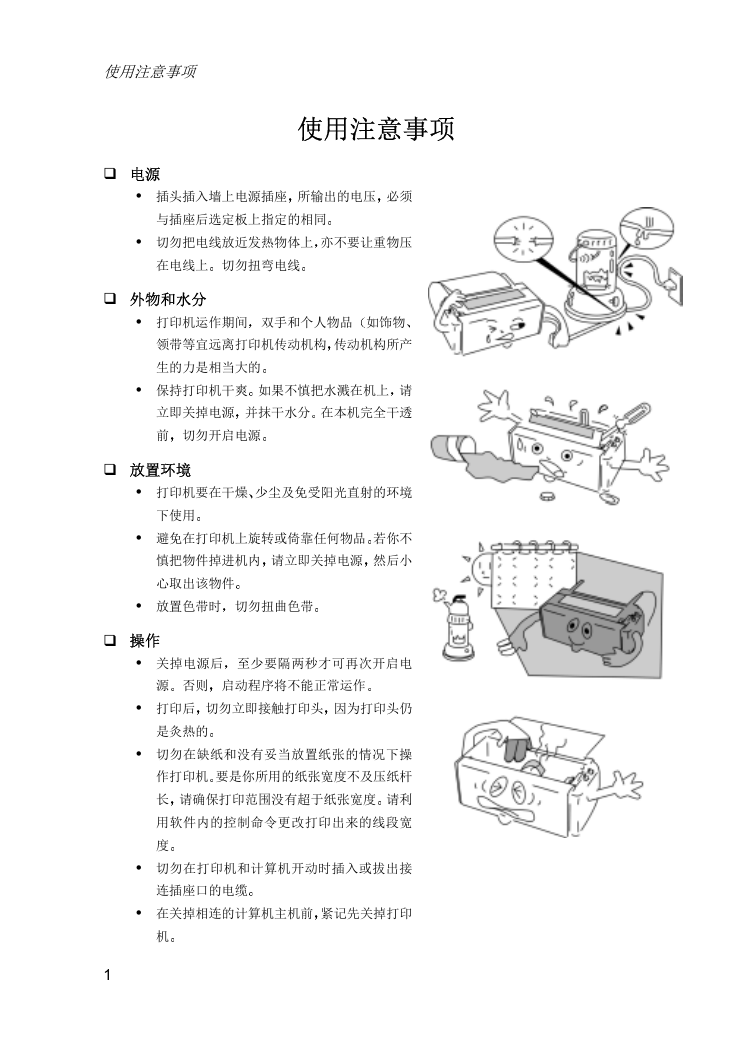

使用注意事项电源使用注意事项插头插入墙上电源插座所输出的电压必须与插座后选定板上指定的相同切勿把电线放近发热物体上亦不要让重物压在电线上切勿扭弯电线外物和水分打印机运作期间双手和个人物品如饰物领带等宜远离打印机传动机构传动机构所产生的力是相当大的保持打印机干爽如果不慎把水溅在机上请立即关掉电源并抹干水分在本机完全干透前切勿开启电源放置环境打印机要在干燥少尘及免受阳光直射的环境下使用避免在打印机上旋转或倚靠任何物品若你不慎把物件掉进机内请立即关掉电源然后小心取出该物件放置色带时切勿扭曲色带操作关掉电源后至少要隔两秒才可再次开启电源否则启动程序将不能正常运作打印后切勿立即接触打印头因为打印头仍是灸热的切勿在缺纸和没有妥当放置纸张的情况下操作打印机要是你所用的纸张宽度不及压纸杆长请确保打印范围没有超于纸张宽度请利用软件内的控制命令更改打印出来的线段宽度切勿在打印机和计算机开动时插入或拔出接连插座口的电缆在关掉相连的计算机主机前紧记先关掉打印机 1

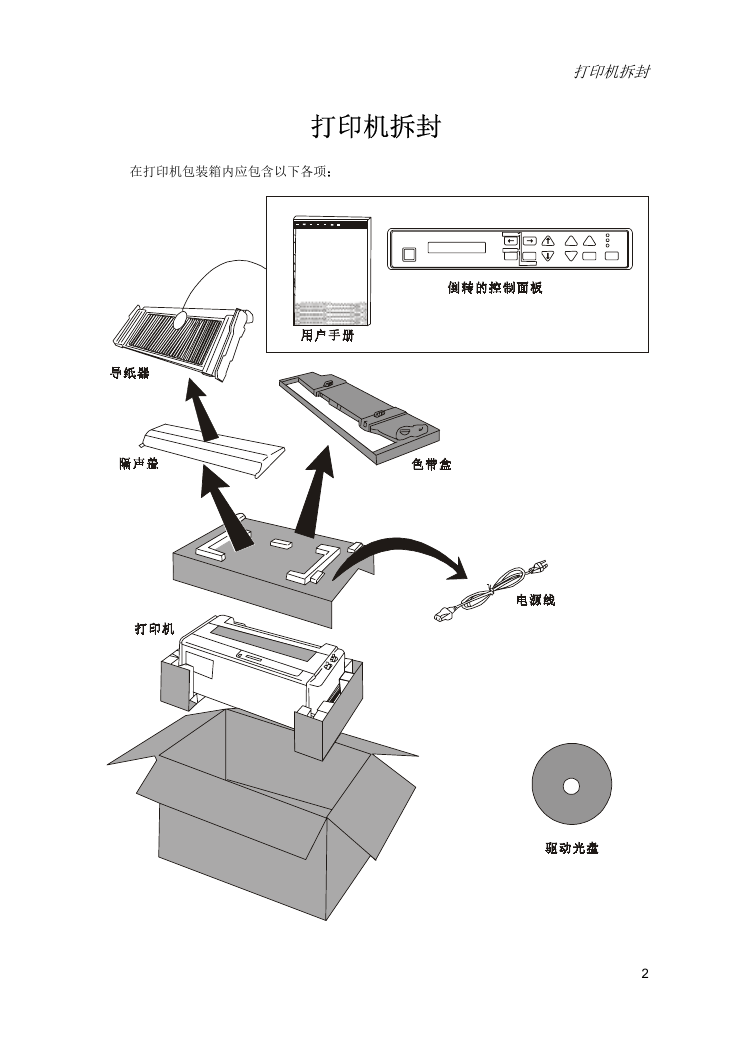

打印机拆封在打印机包装箱内应包含以下各项打印机拆封 2

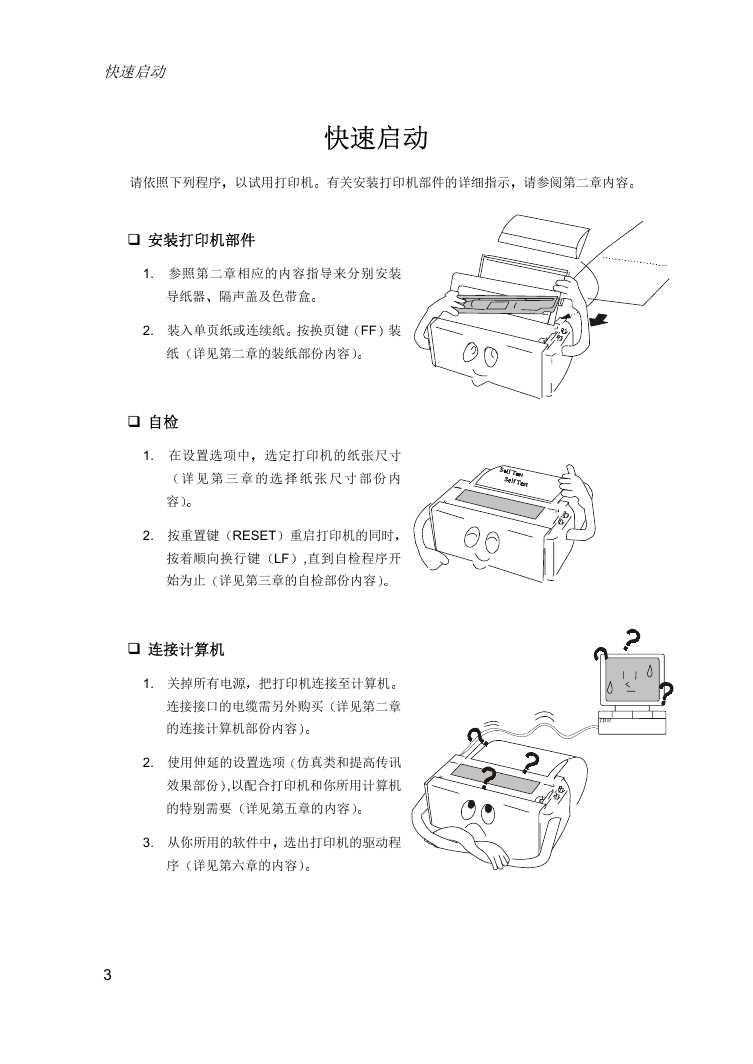

快速启动快速启动请依照下列程序以试用打印机有关安装打印机部件的详细指示请参阅第二章内容安装打印机部件 1. 参照第二章相应的内容指导来分别安装导纸器隔声盖及色带盒 2. 装入单页纸或连续纸按换页键 FF 装纸详见第二章的装纸部份内容自检 1. 在设置选项中选定打印机的纸张尺寸详见第三章的选择纸张尺寸部份内容 2. 按重置键 RESET 重启打印机的同时按着顺向换行键 LF ,直到自检程序开始为止详见第三章的自检部份内容连接计算机 1. 关掉所有电源把打印机连接至计算机连接接口的电缆需另外购买详见第二章的连接计算机部份内容 2. 使用伸延的设置选项仿真类和提高传讯效果部份 ,以配合打印机和你所用计算机的特别需要详见第五章的内容 3. 从你所用的软件中选出打印机的驱动程序详见第六章的内容 3
