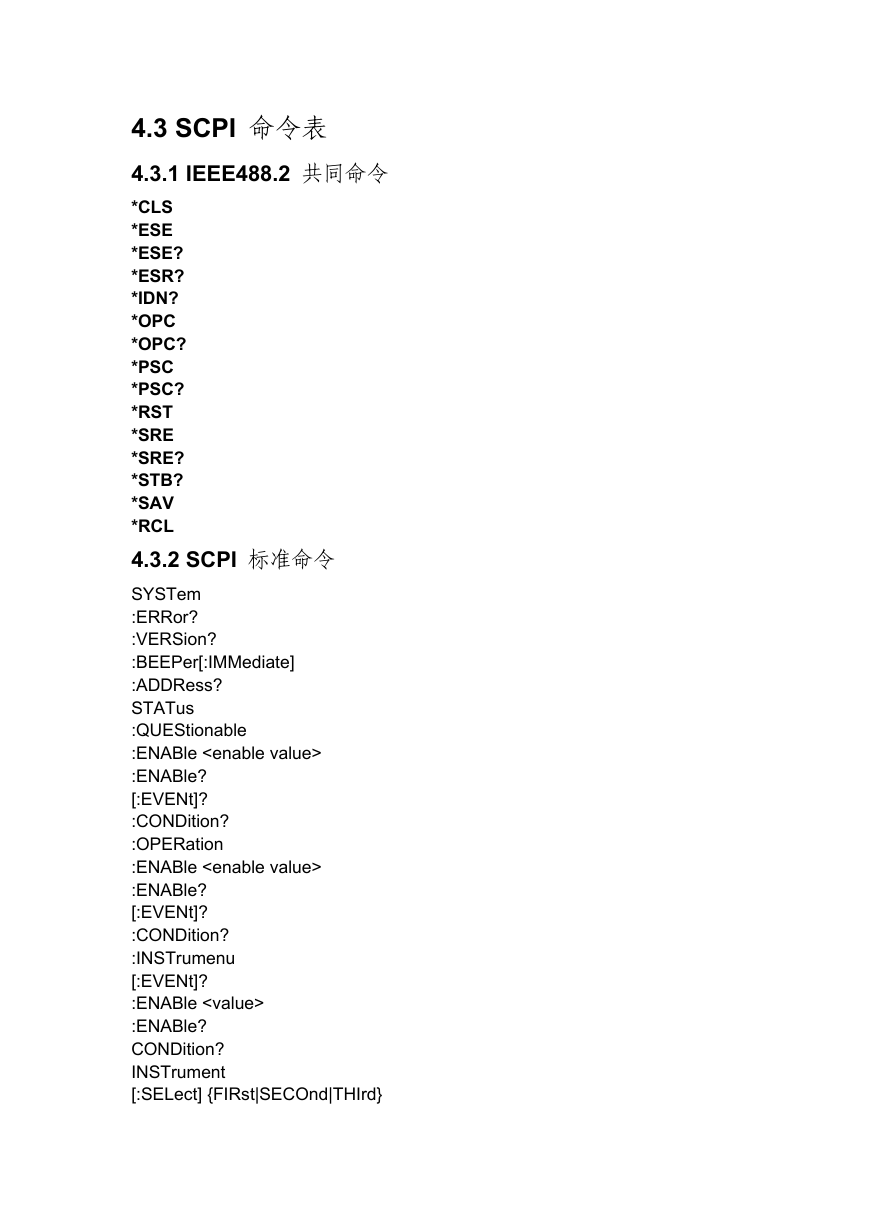

4.3 SCPI 命令表 4.3.1 IEEE488.2 共同命令 *CLS *ESE *ESE? *ESR? *IDN? *OPC *OPC? *PSC *PSC? *RST *SRE *SRE? *STB? *SAV *RCL 4.3.2 SCPI 标准命令 SYSTem :ERRor? :VERSion? :BEEPer[:IMMediate] :ADDRess? STATus :QUEStionable :ENABle :ENABle? [:EVENt]? :CONDition? :OPERation :ENABle :ENABle? [:EVENt]? :CONDition? :INSTrumenu [:EVENt]? :ENABle :ENABle? CONDition? INSTrument [:SELect] {FIRst|SECOnd|THIrd}

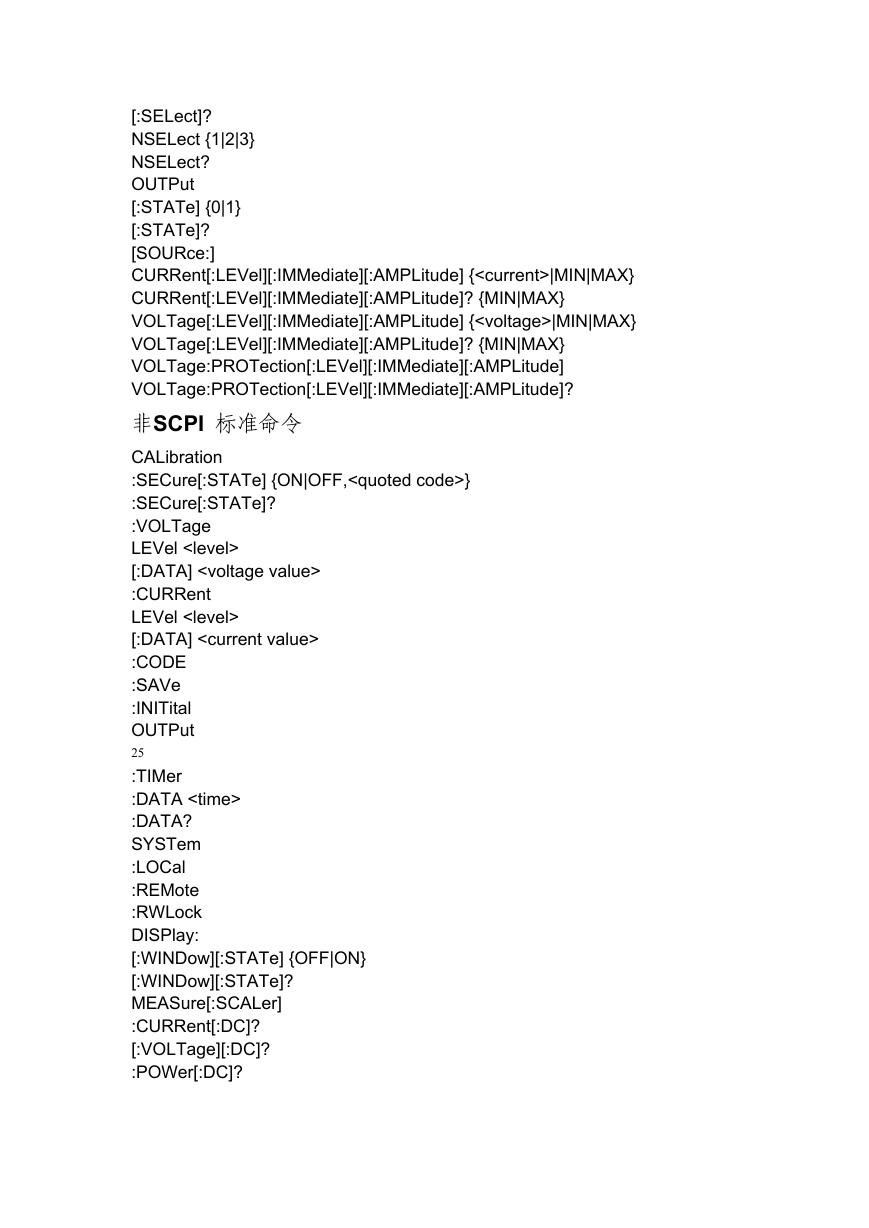

[:SELect]? NSELect {1|2|3} NSELect? OUTPut [:STATe] {0|1} [:STATe]? [SOURce:] CURRent[:LEVel][:IMMediate][:AMPLitude] {|MIN|MAX} CURRent[:LEVel][:IMMediate][:AMPLitude]? {MIN|MAX} VOLTage[:LEVel][:IMMediate][:AMPLitude] {|MIN|MAX} VOLTage[:LEVel][:IMMediate][:AMPLitude]? {MIN|MAX} VOLTage:PROTection[:LEVel][:IMMediate][:AMPLitude] VOLTage:PROTection[:LEVel][:IMMediate][:AMPLitude]? 非SCPI 标准命令 CALibration :SECure[:STATe] {ON|OFF,} :SECure[:STATe]? :VOLTage LEVel [:DATA] :CURRent LEVel [:DATA] :CODE :SAVe :INITital OUTPut 25 :TIMer :DATA :DATA? SYSTem :LOCal :REMote :RWLock DISPlay: [:WINDow][:STATe] {OFF|ON} [:WINDow][:STATe]? MEASure[:SCALer] :CURRent[:DC]? [:VOLTage][:DC]? :POWer[:DC]?

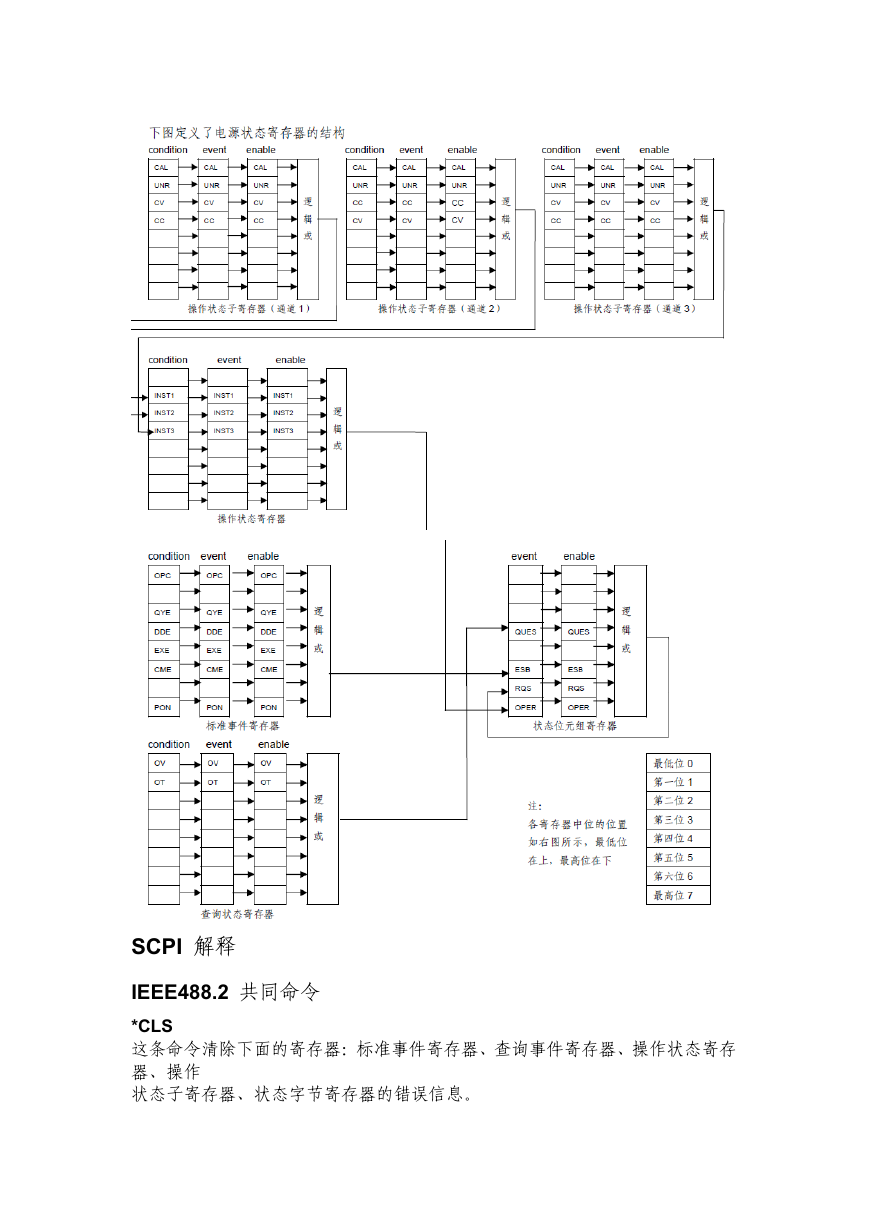

SCPI 解释 IEEE488.2 共同命令 *CLS 这条命令清除下面的寄存器：标准事件寄存器、查询事件寄存器、操作状态寄存器、操作状态子寄存器、状态字节寄存器的错误信息。

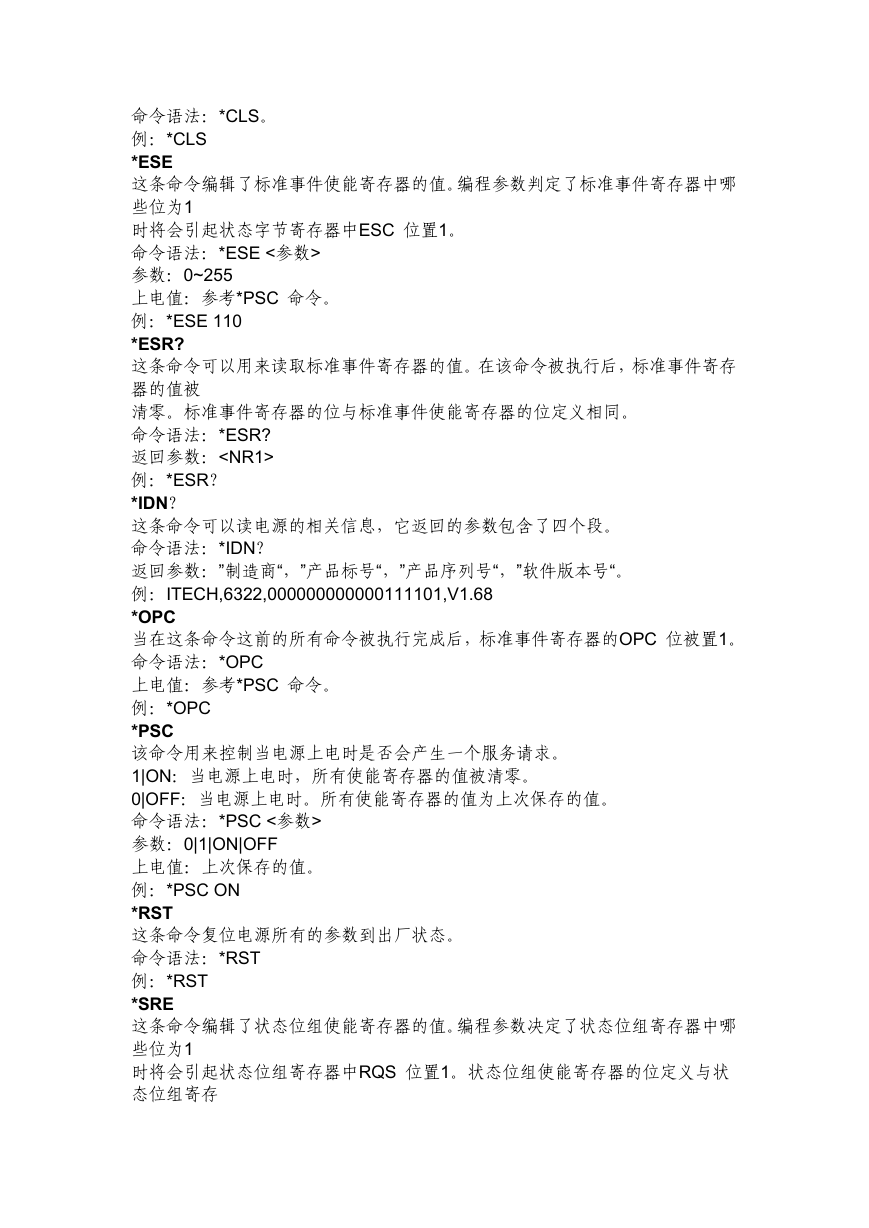

命令语法：*CLS。例：*CLS *ESE 这条命令编辑了标准事件使能寄存器的值。编程参数判定了标准事件寄存器中哪些位为1 时将会引起状态字节寄存器中ESC 位置1。命令语法：*ESE <参数> 参数：0~255 上电值：参考*PSC 命令。例：*ESE 110 *ESR? 这条命令可以用来读取标准事件寄存器的值。在该命令被执行后，标准事件寄存器的值被清零。标准事件寄存器的位与标准事件使能寄存器的位定义相同。命令语法：*ESR? 返回参数：例：*ESR？ *IDN？这条命令可以读电源的相关信息，它返回的参数包含了四个段。命令语法：*IDN？返回参数：”制造商“，”产品标号“，”产品序列号“，”软件版本号“。例：ITECH,6322,000000000000111101,V1.68 *OPC 当在这条命令这前的所有命令被执行完成后，标准事件寄存器的OPC 位被置1。命令语法：*OPC 上电值：参考*PSC 命令。例：*OPC *PSC 该命令用来控制当电源上电时是否会产生一个服务请求。 1|ON：当电源上电时，所有使能寄存器的值被清零。 0|OFF：当电源上电时。所有使能寄存器的值为上次保存的值。命令语法：*PSC <参数> 参数：0|1|ON|OFF 上电值：上次保存的值。例：*PSC ON *RST 这条命令复位电源所有的参数到出厂状态。命令语法：*RST 例：*RST *SRE 这条命令编辑了状态位组使能寄存器的值。编程参数决定了状态位组寄存器中哪些位为1 时将会引起状态位组寄存器中RQS 位置1。状态位组使能寄存器的位定义与状态位组寄存

器的位定义相同。命令语法：*SRE <参数> 参数：0~255 上电值：参考*PSC 命令。例：*SRE 110 *STB？这条命令用来读取状态字节寄存器的值。在该命令被执行后，状态字节寄存器的值被清零。命令语法：*STB？返回参数：例：*STB？ *SAV 这条命令用来保存电源的当前用户设定值(当前电流、电压、最大电压、步进位) 到指定单元。命令语法：*SAV <参数> 参数：0~49 例：*SAV 10 *RCL 这条命令将从指定单元中恢复*SAV 命令保存的设定值。命令语法：*RCL <参数> 参数：0~49 例：*RCL 10 SCPI 标准命令 SYSTem:ERRor 这条命令用来读取电源的出错信息。命令语法：SYSTem:ERRor? 返回参数：参见表5 例：SYST:ERR? SYSTem:VERSion 这条命令用来查询软件的版本号。命令语法：SYSTem:VERSion? 返回参数：软件的版本号。例：SYST:VERS? SYSTem:BEEPer 这条命令用来测试蜂鸣器，执行后电源应鸣叫一声。命令语法：SYSTem:BEEPer[:IMMediate] 例：SYST:BEEP SYSTem:LOCal 这条命令用来设置电源为本地操作状态。命令语法：SYSTem:LOCal 例：SYST:LOC SYSTem:REMote

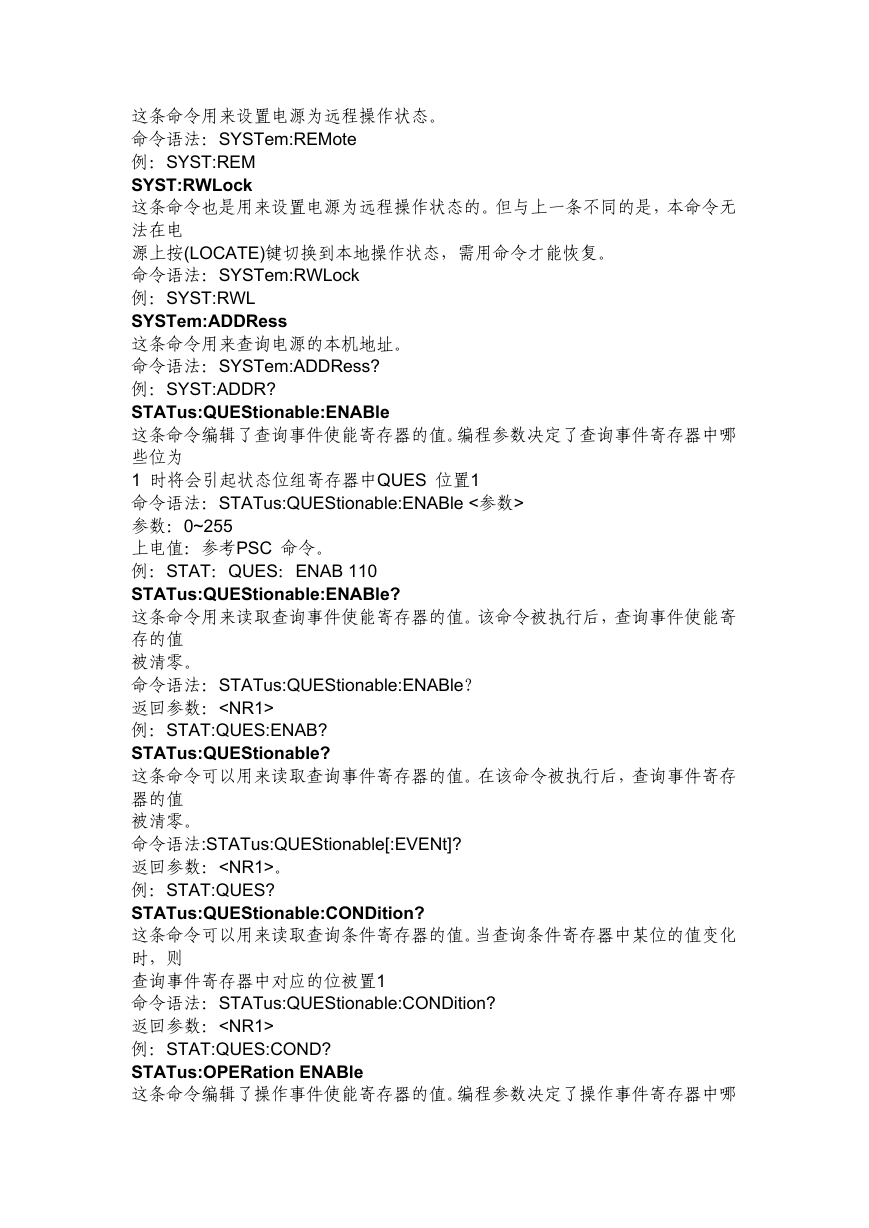

这条命令用来设置电源为远程操作状态。命令语法：SYSTem:REMote 例：SYST:REM SYST:RWLock 这条命令也是用来设置电源为远程操作状态的。但与上一条不同的是，本命令无法在电源上按(LOCATE)键切换到本地操作状态，需用命令才能恢复。命令语法：SYSTem:RWLock 例：SYST:RWL SYSTem:ADDRess 这条命令用来查询电源的本机地址。命令语法：SYSTem:ADDRess? 例：SYST:ADDR? STATus:QUEStionable:ENABle 这条命令编辑了查询事件使能寄存器的值。编程参数决定了查询事件寄存器中哪些位为 1 时将会引起状态位组寄存器中QUES 位置1 命令语法：STATus:QUEStionable:ENABle <参数> 参数：0~255 上电值：参考PSC 命令。例：STAT：QUES：ENAB 110 STATus:QUEStionable:ENABle? 这条命令用来读取查询事件使能寄存器的值。该命令被执行后，查询事件使能寄存的值被清零。命令语法：STATus:QUEStionable:ENABle？返回参数：例：STAT:QUES:ENAB? STATus:QUEStionable? 这条命令可以用来读取查询事件寄存器的值。在该命令被执行后，查询事件寄存器的值被清零。命令语法:STATus:QUEStionable[:EVENt]? 返回参数：。例：STAT:QUES? STATus:QUEStionable:CONDition? 这条命令可以用来读取查询条件寄存器的值。当查询条件寄存器中某位的值变化时，则查询事件寄存器中对应的位被置1 命令语法：STATus:QUEStionable:CONDition? 返回参数：例：STAT:QUES:COND? STATus:OPERation ENABle 这条命令编辑了操作事件使能寄存器的值。编程参数决定了操作事件寄存器中哪

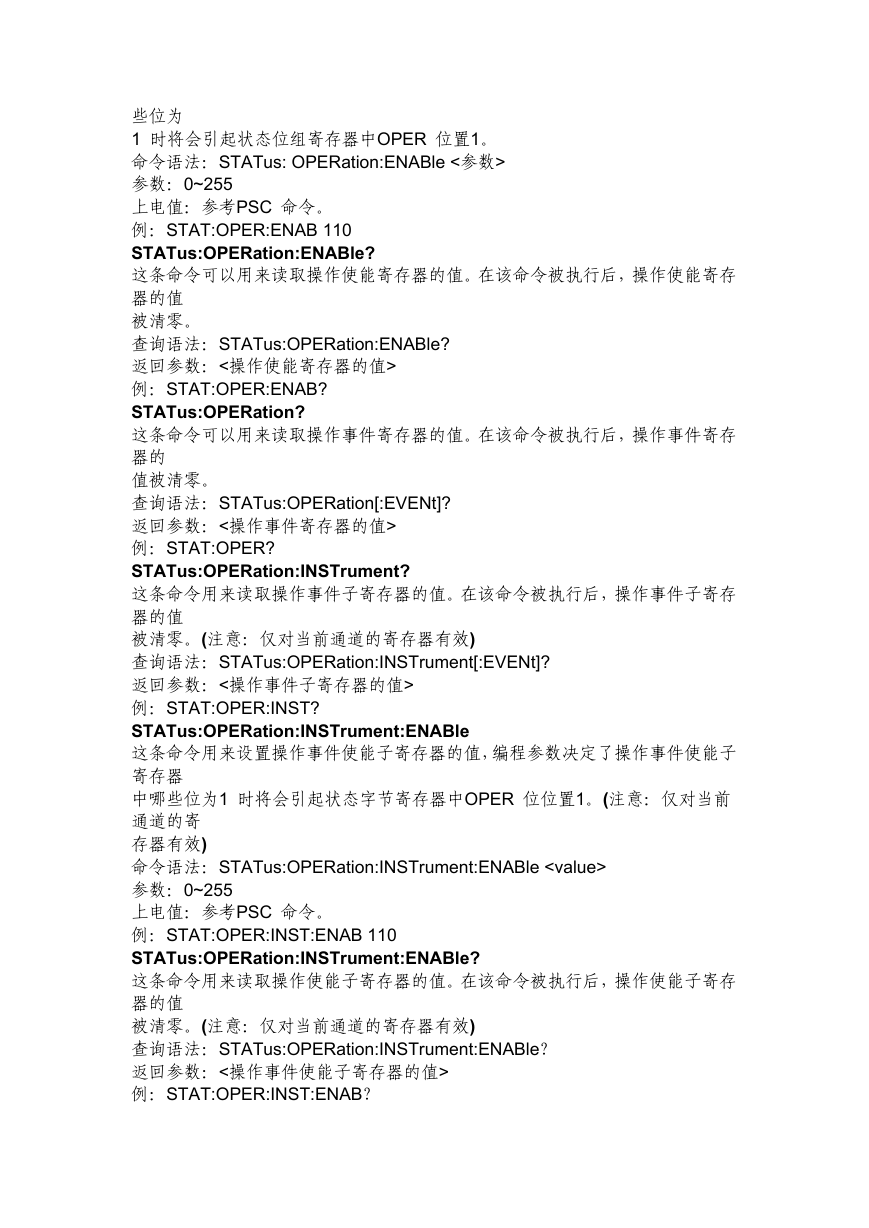

些位为 1 时将会引起状态位组寄存器中OPER 位置1。命令语法：STATus: OPERation:ENABle <参数> 参数：0~255 上电值：参考PSC 命令。例：STAT:OPER:ENAB 110 STATus:OPERation:ENABle? 这条命令可以用来读取操作使能寄存器的值。在该命令被执行后，操作使能寄存器的值被清零。查询语法：STATus:OPERation:ENABle? 返回参数：<操作使能寄存器的值> 例：STAT:OPER:ENAB? STATus:OPERation? 这条命令可以用来读取操作事件寄存器的值。在该命令被执行后，操作事件寄存器的值被清零。查询语法：STATus:OPERation[:EVENt]? 返回参数：<操作事件寄存器的值> 例：STAT:OPER? STATus:OPERation:INSTrument? 这条命令用来读取操作事件子寄存器的值。在该命令被执行后，操作事件子寄存器的值被清零。(注意：仅对当前通道的寄存器有效) 查询语法：STATus:OPERation:INSTrument[:EVENt]? 返回参数：<操作事件子寄存器的值> 例：STAT:OPER:INST? STATus:OPERation:INSTrument:ENABle 这条命令用来设置操作事件使能子寄存器的值，编程参数决定了操作事件使能子寄存器中哪些位为1 时将会引起状态字节寄存器中OPER 位位置1。(注意：仅对当前通道的寄存器有效) 命令语法：STATus:OPERation:INSTrument:ENABle 参数：0~255 上电值：参考PSC 命令。例：STAT:OPER:INST:ENAB 110 STATus:OPERation:INSTrument:ENABle? 这条命令用来读取操作使能子寄存器的值。在该命令被执行后，操作使能子寄存器的值被清零。(注意：仅对当前通道的寄存器有效) 查询语法：STATus:OPERation:INSTrument:ENABle？返回参数：<操作事件使能子寄存器的值> 例：STAT:OPER:INST:ENAB？
