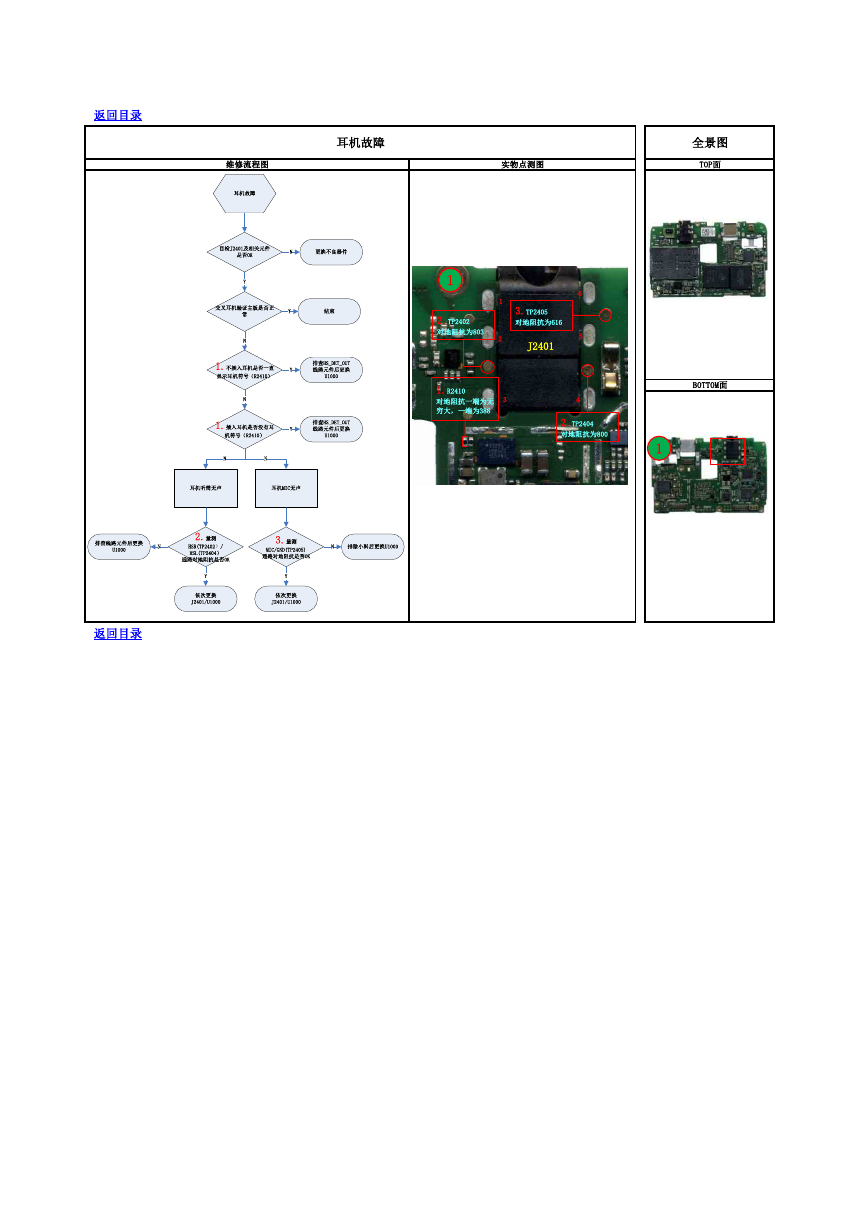

返回目录 耳机故障 维修流程图 实物点测图 全景图 TOP面 1 2.TP2402 对地阻抗为803 1 2 3.TP2405 对地阻抗为616 J2401 1.R2410 对地阻抗一端为无 穷大，一端为388 3 6 5 4 2.TP2404 对地阻抗为800 1 BOTTOM面 返回目录 耳机故障目检J2401及相关元件是否OK更换不良器件NY1.不插入耳机是否一直显示耳机符号（R2410）排查HS_DET_OUT线路元件后更换U1000Y1.插入耳机是否没有耳机符号（R2410）排查HS_DET_OUT线路元件后更换U1000NY耳机听筒无声耳机MIC无声2.量测HSR(TP2402）/HSL(TP2404）通路对地阻抗是否OKNN排查线路元件后更换U1000依次更换J2401/U1000NY3.量测MIC/GND(TP2405)通路对地阻抗是否OK排除小料后更换U1000NY交叉耳机验证主板是否正常N结束Y依次更换J2401/U1000
