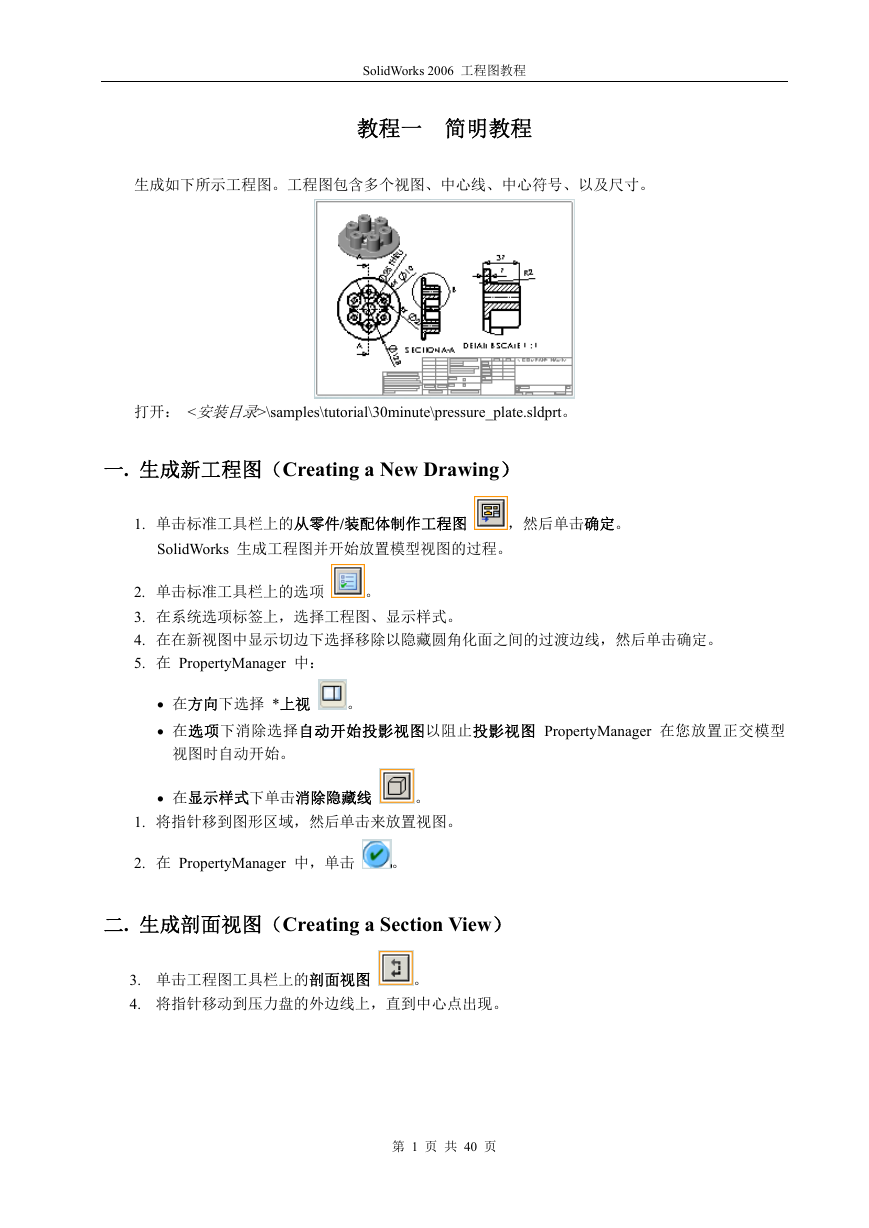

SolidWorks 2006 工程图教程教程一简明教程生成如下所示工程图。工程图包含多个视图、中心线、中心符号、以及尺寸。打开： <安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。一. 生成新工程图（Creating a New Drawing） 1. 单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。 SolidWorks 生成工程图并开始放置模型视图的过程。 2. 单击标准工具栏上的选项 3. 在系统选项标签上，选择工程图、显示样式。 4. 在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。 5. 在 PropertyManager 中：。  在方向下选择 *上视  在选项下消除选择自动开始投影视图以阻止投影视图 PropertyManager 在您放置正交模型。视图时自动开始。  在显示样式下单击消除隐藏线。 1. 将指针移到图形区域，然后单击来放置视图。 2. 在 PropertyManager 中，单击。二. 生成剖面视图（Creating a Section View） 3. 单击工程图工具栏上的剖面视图 4. 将指针移动到压力盘的外边线上，直到中心点出现。。第 1 页共 40 页

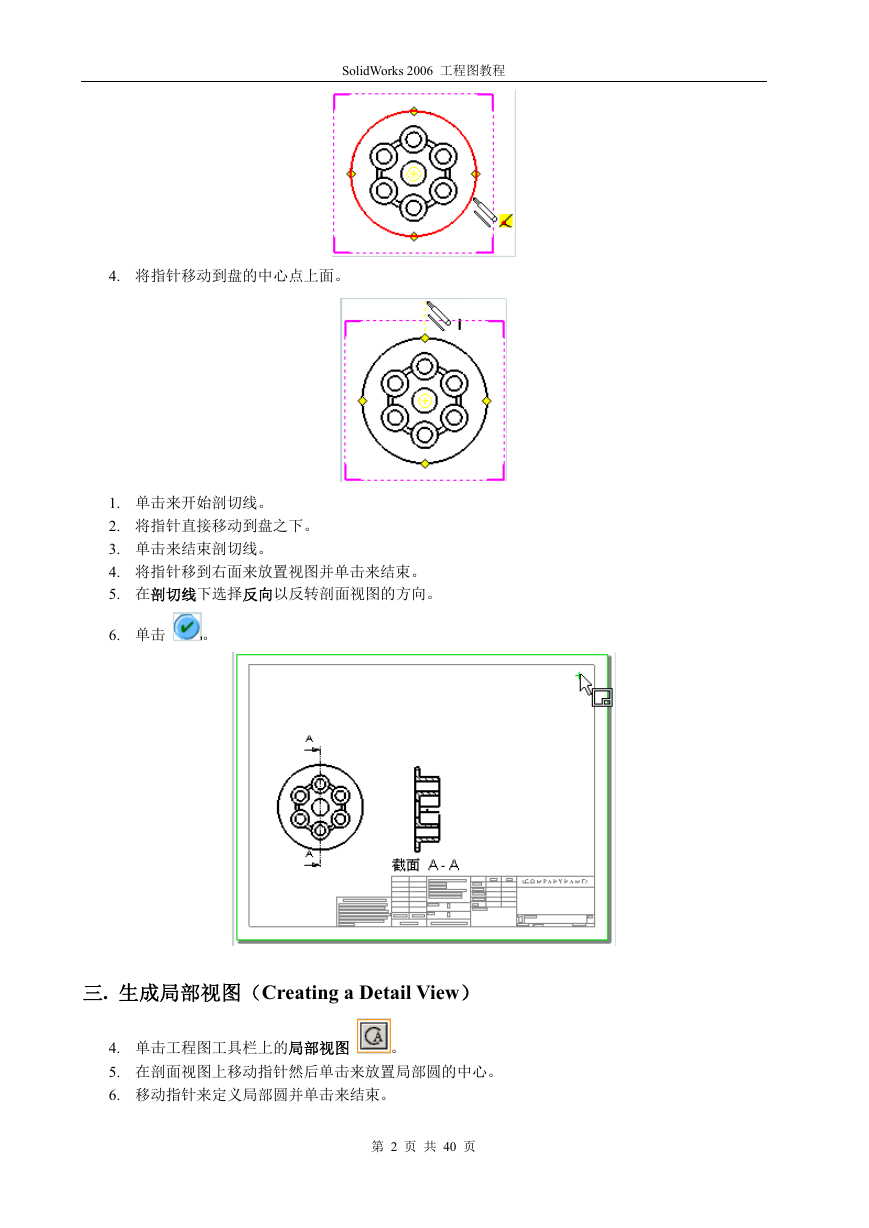

SolidWorks 2006 工程图教程 4. 将指针移动到盘的中心点上面。 1. 单击来开始剖切线。 2. 将指针直接移动到盘之下。 3. 单击来结束剖切线。 4. 将指针移到右面来放置视图并单击来结束。 5. 在剖切线下选择反向以反转剖面视图的方向。 6. 单击。三. 生成局部视图（Creating a Detail View） 4. 单击工程图工具栏上的局部视图 5. 在剖面视图上移动指针然后单击来放置局部圆的中心。 6. 移动指针来定义局部圆并单击来结束。。第 2 页共 40 页

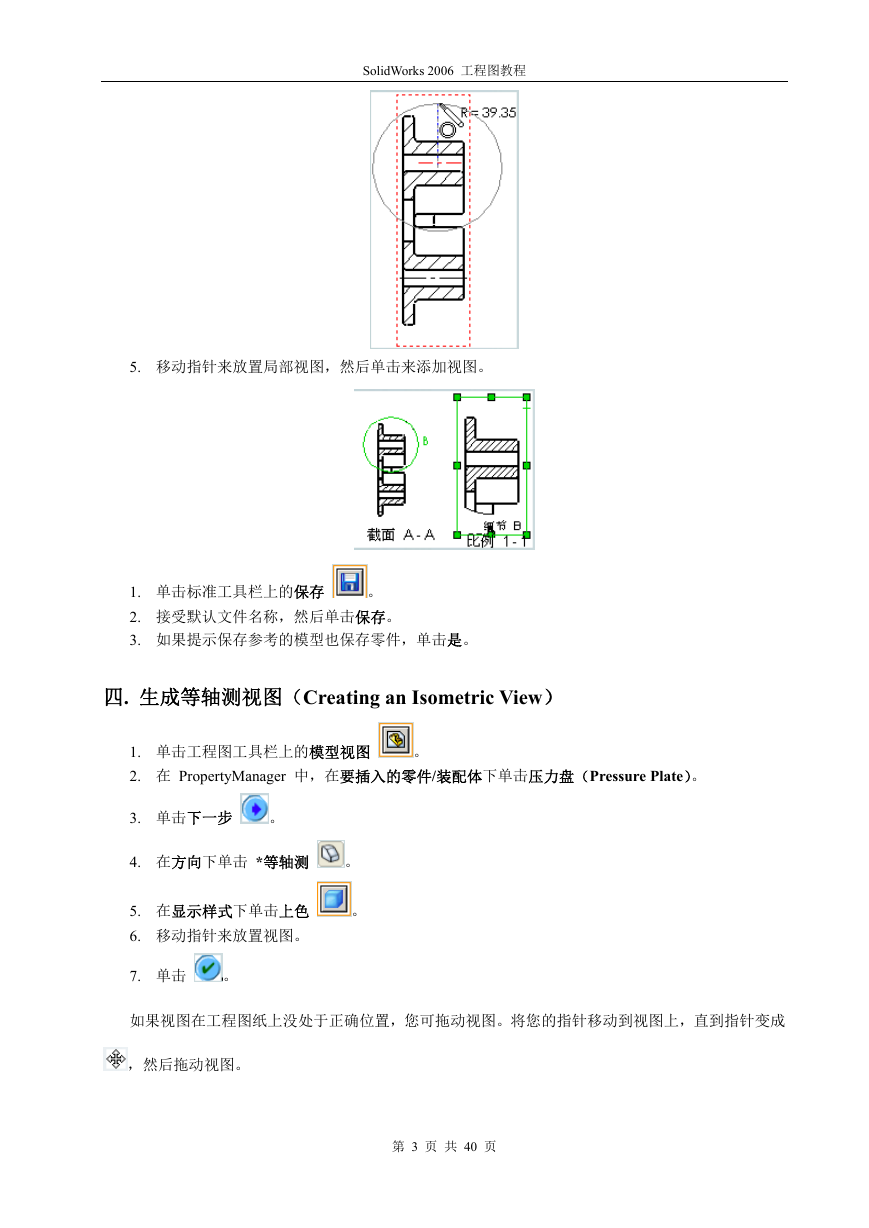

SolidWorks 2006 工程图教程 5. 移动指针来放置局部视图，然后单击来添加视图。 1. 单击标准工具栏上的保存 2. 接受默认文件名称，然后单击保存。 3. 如果提示保存参考的模型也保存零件，单击是。。四. 生成等轴测视图（Creating an Isometric View） 1. 单击工程图工具栏上的模型视图 2. 在 PropertyManager 中，在要插入的零件/装配体下单击压力盘（Pressure Plate）。。 3. 单击下一步。 4. 在方向下单击 *等轴测。 5. 在显示样式下单击上色 6. 移动指针来放置视图。。 7. 单击。如果视图在工程图纸上没处于正确位置，您可拖动视图。将您的指针移动到视图上，直到指针变成，然后拖动视图。第 3 页共 40 页

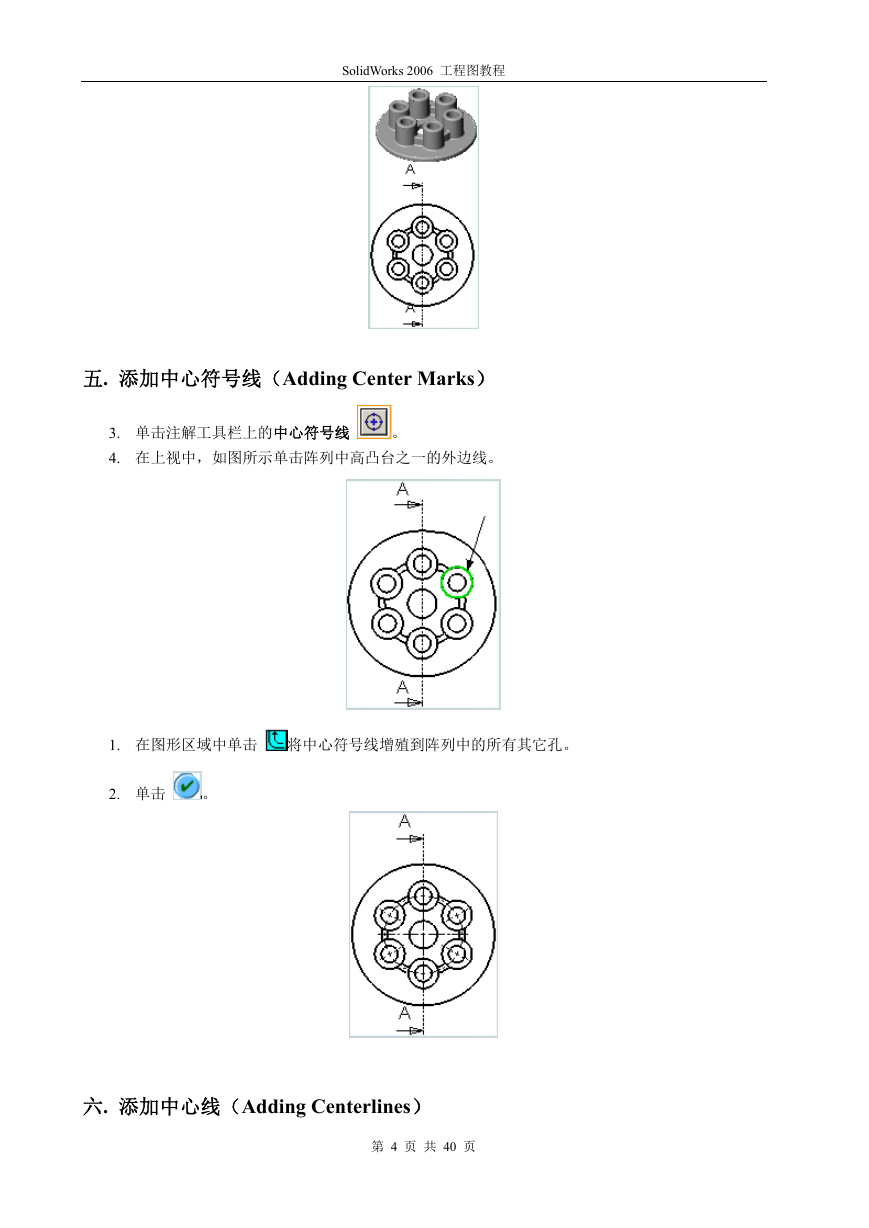

SolidWorks 2006 工程图教程五. 添加中心符号线（Adding Center Marks） 3. 单击注解工具栏上的中心符号线 4. 在上视中，如图所示单击阵列中高凸台之一的外边线。。 1. 在图形区域中单击将中心符号线增殖到阵列中的所有其它孔。 2. 单击。六. 添加中心线（Adding Centerlines）第 4 页共 40 页

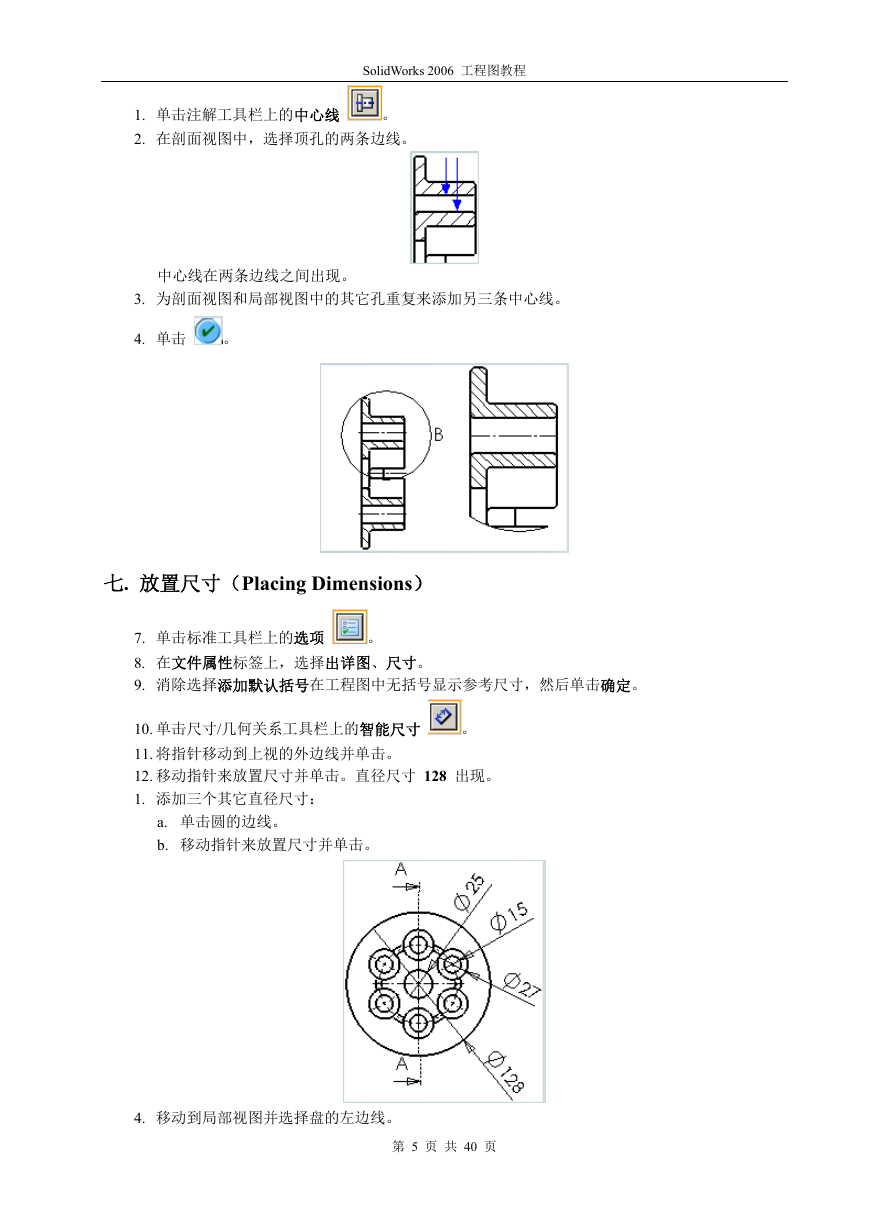

SolidWorks 2006 工程图教程 1. 单击注解工具栏上的中心线 2. 在剖面视图中，选择顶孔的两条边线。。中心线在两条边线之间出现。 3. 为剖面视图和局部视图中的其它孔重复来添加另三条中心线。 4. 单击。七. 放置尺寸（Placing Dimensions） 7. 单击标准工具栏上的选项 8. 在文件属性标签上，选择出详图、尺寸。 9. 消除选择添加默认括号在工程图中无括号显示参考尺寸，然后单击确定。。 10. 单击尺寸/几何关系工具栏上的智能尺寸 11. 将指针移动到上视的外边线并单击。 12. 移动指针来放置尺寸并单击。直径尺寸 128 出现。 1. 添加三个其它直径尺寸：。 a. 单击圆的边线。 b. 移动指针来放置尺寸并单击。 4. 移动到局部视图并选择盘的左边线。第 5 页共 40 页

SolidWorks 2006 工程图教程 5. 选择盘的右边线。 6. 移动指针来放置尺寸并单击。长度尺寸 37 出现。 7. 将两个其它尺寸放置到局部视图上。八. 修改尺寸文字（Modifying the Text of Dimensions） 1. 选择圆柱凸台直径 (27) 尺寸。 2. 在 PropertyManager 中，在尺寸文字下在（模型-直径）前单击。，尺寸现在表示工程图中有相同大小的六个圆柱。 3. 键入 6X，然后单击 1. 为圆柱凸台孔直径 (15) 尺寸重复步骤 1 到 3。 2. 选择中心孔直径 (25) 尺寸。 3. 在 PropertyManager 中的尺寸文字下，在（尺寸）后单击。 4. 键入 THRU（贯穿），然后单击。尺寸现在表示一完全贯穿切除。这样工程图就完成了。第 6 页共 40 页

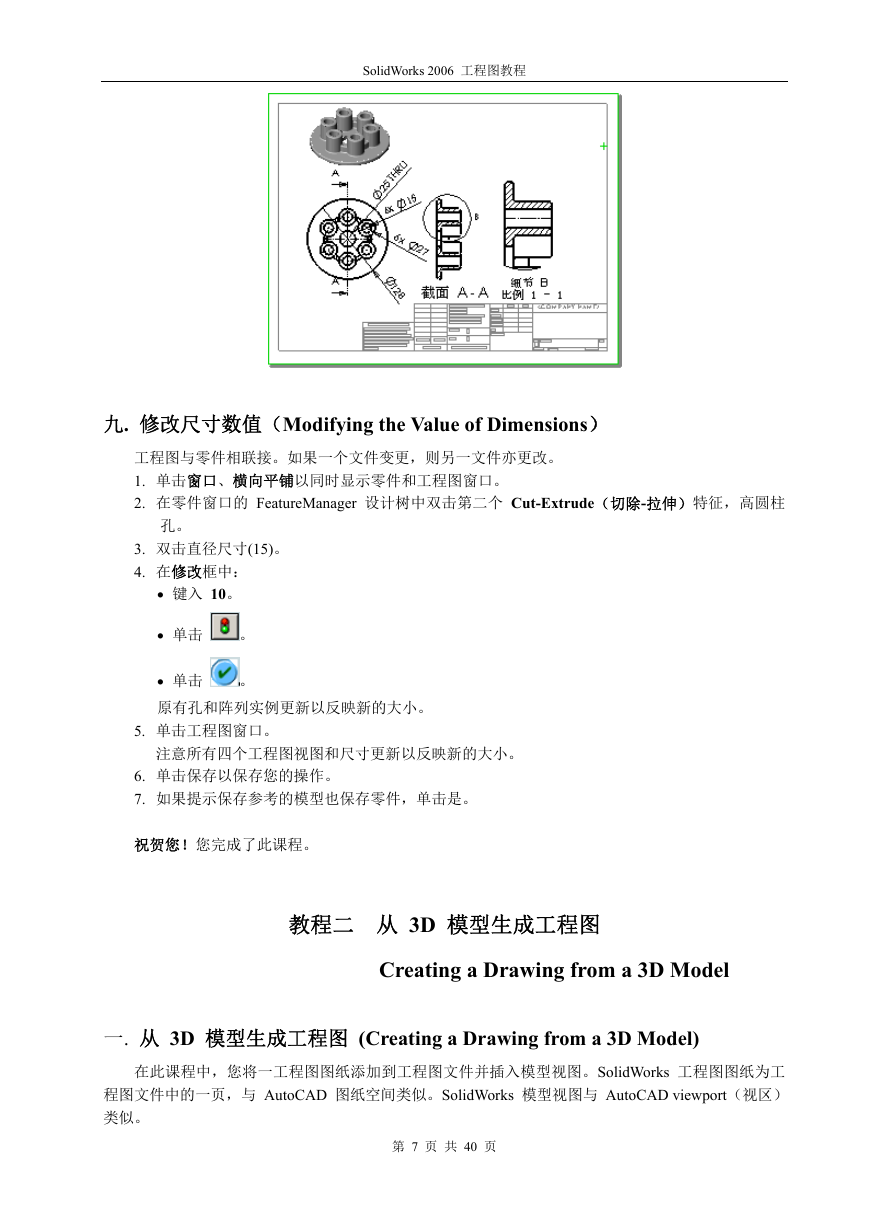

SolidWorks 2006 工程图教程九. 修改尺寸数值（Modifying the Value of Dimensions）工程图与零件相联接。如果一个文件变更，则另一文件亦更改。 1. 单击窗口、横向平铺以同时显示零件和工程图窗口。 2. 在零件窗口的 FeatureManager 设计树中双击第二个 Cut-Extrude（切除-拉伸）特征，高圆柱孔。 3. 双击直径尺寸(15)。 4. 在修改框中：  键入 10。  单击  单击。。原有孔和阵列实例更新以反映新的大小。 5. 单击工程图窗口。注意所有四个工程图视图和尺寸更新以反映新的大小。 6. 单击保存以保存您的操作。 7. 如果提示保存参考的模型也保存零件，单击是。祝贺您！您完成了此课程。教程二从 3D 模型生成工程图 Creating a Drawing from a 3D Model 一. 从 3D 模型生成工程图 (Creating a Drawing from a 3D Model) 在此课程中，您将一工程图图纸添加到工程图文件并插入模型视图。SolidWorks 工程图图纸为工程图文件中的一页，与 AutoCAD 图纸空间类似。SolidWorks 模型视图与 AutoCAD viewport（视区）类似。第 7 页共 40 页

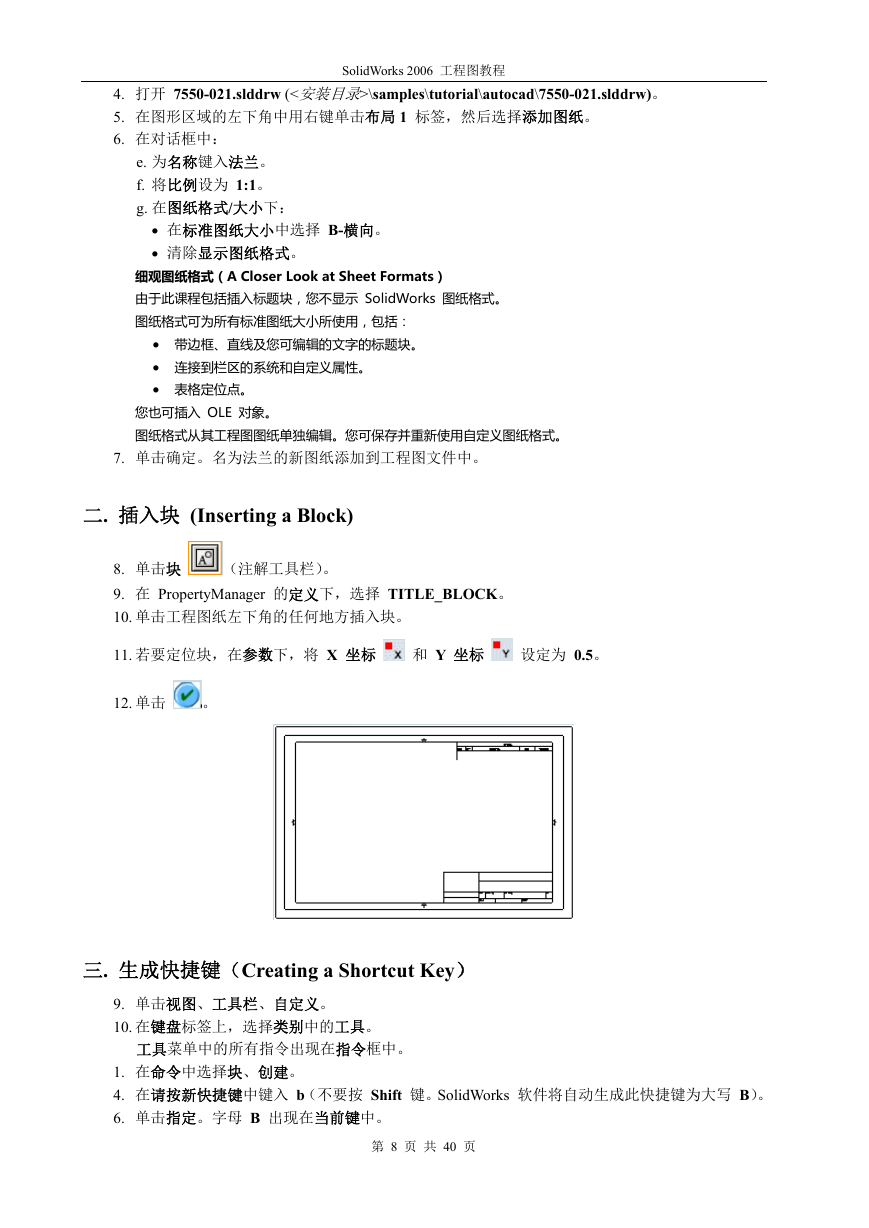

SolidWorks 2006 工程图教程 4. 打开 7550-021.slddrw (<安装目录>\samples\tutorial\autocad\7550-021.slddrw)。 5. 在图形区域的左下角中用右键单击布局 1 标签，然后选择添加图纸。 6. 在对话框中： e. 为名称键入法兰。 f. 将比例设为 1:1。 g. 在图纸格式/大小下：  在标准图纸大小中选择 B-横向。  清除显示图纸格式。细观图纸格式（A Closer Look at Sheet Formats）由于此课程包括插入标题块，您不显示 SolidWorks 图纸格式。图纸格式可为所有标准图纸大小所使用，包括：  带边框、直线及您可编辑的文字的标题块。  连接到栏区的系统和自定义属性。  表格定位点。您也可插入 OLE 对象。图纸格式从其工程图图纸单独编辑。您可保存并重新使用自定义图纸格式。 7. 单击确定。名为法兰的新图纸添加到工程图文件中。二. 插入块 (Inserting a Block) （注解工具栏）。 8. 单击块 9. 在 PropertyManager 的定义下，选择 TITLE_BLOCK。 10. 单击工程图纸左下角的任何地方插入块。 11. 若要定位块，在参数下，将 X 坐标和 Y 坐标设定为 0.5。 12. 单击。三. 生成快捷键（Creating a Shortcut Key） 9. 单击视图、工具栏、自定义。 10. 在键盘标签上，选择类别中的工具。工具菜单中的所有指令出现在指令框中。 1. 在命令中选择块、创建。 4. 在请按新快捷键中键入 b（不要按 Shift 键。SolidWorks 软件将自动生成此快捷键为大写 B）。 6. 单击指定。字母 B 出现在当前键中。第 8 页共 40 页
