    SmartSensTM SC5235 数据手册 V1.7 2018.11.1

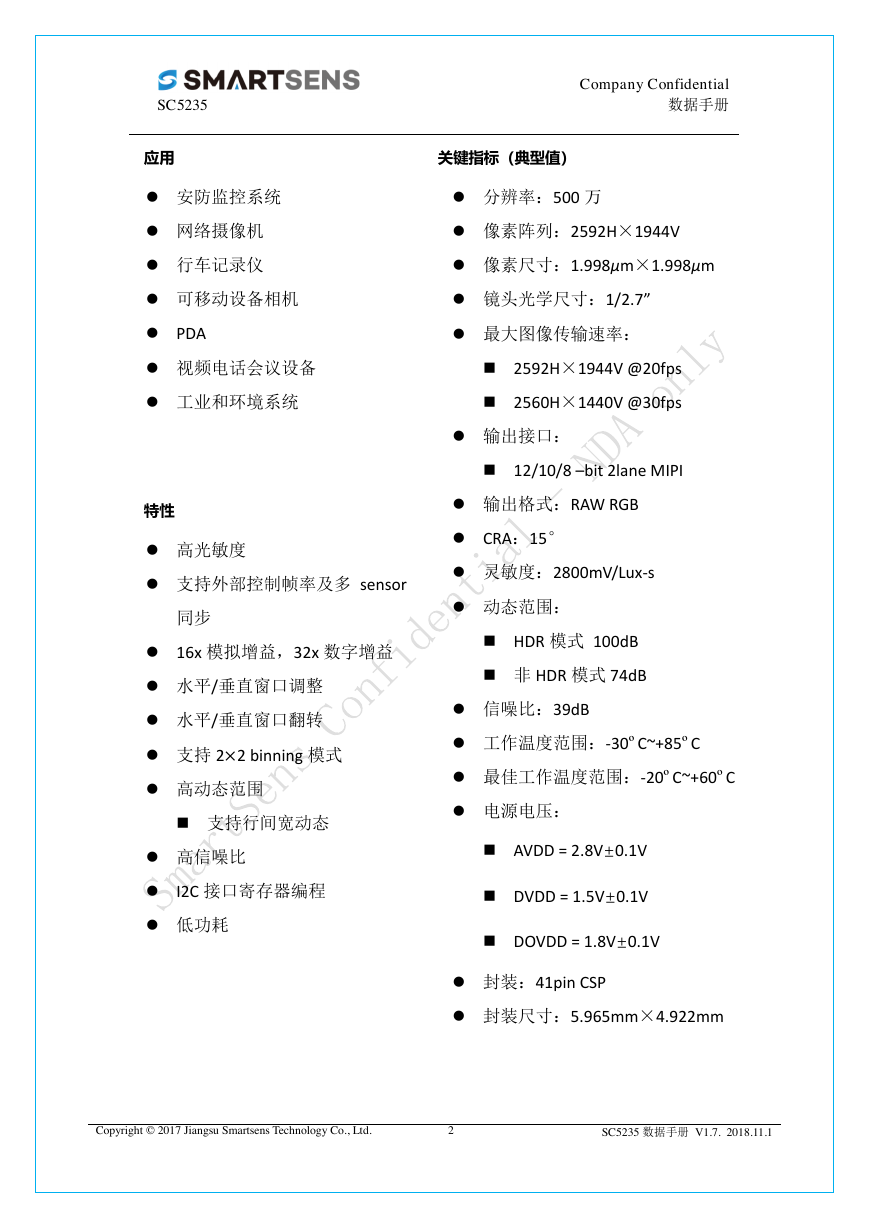

    SC5235 应用  安防监控系统  网络摄像机  行车记录仪 Company Confidential 数据手册 关键指标（典型值）  分辨率：500 万  像素阵列：2592H×1944V  像素尺寸：1.998μm×1.998μm  可移动设备相机  镜头光学尺寸：1/2.7”  PDA  视频电话会议设备  工业和环境系统 特性  高光敏度  支持外部控制帧率及多 sensor 同步  16x 模拟增益，32x 数字增益  水平/垂直窗口调整  水平/垂直窗口翻转  支持 2×2 binning 模式  高动态范围  支持行间宽动态  高信噪比  I2C 接口寄存器编程  低功耗  最大图像传输速率：  2592H×1944V @20fps  2560H×1440V @30fps  输出接口：  12/10/8 –bit 2lane MIPI  输出格式：RAW RGB  CRA：15°  灵敏度：2800mV/Lux-s  动态范围：  HDR 模式 100dB  非 HDR 模式 74dB  信噪比：39dB  工作温度范围：-30ºC~+85ºC  最佳工作温度范围：-20ºC~+60ºC  电源电压：  AVDD = 2.8V±0.1V  DVDD = 1.5V±0.1V  DOVDD = 1.8V±0.1V  封装：41pin CSP  封装尺寸：5.965mm×4.922mm Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 2 SC5235 数据手册 V1.7. 2018.11.1

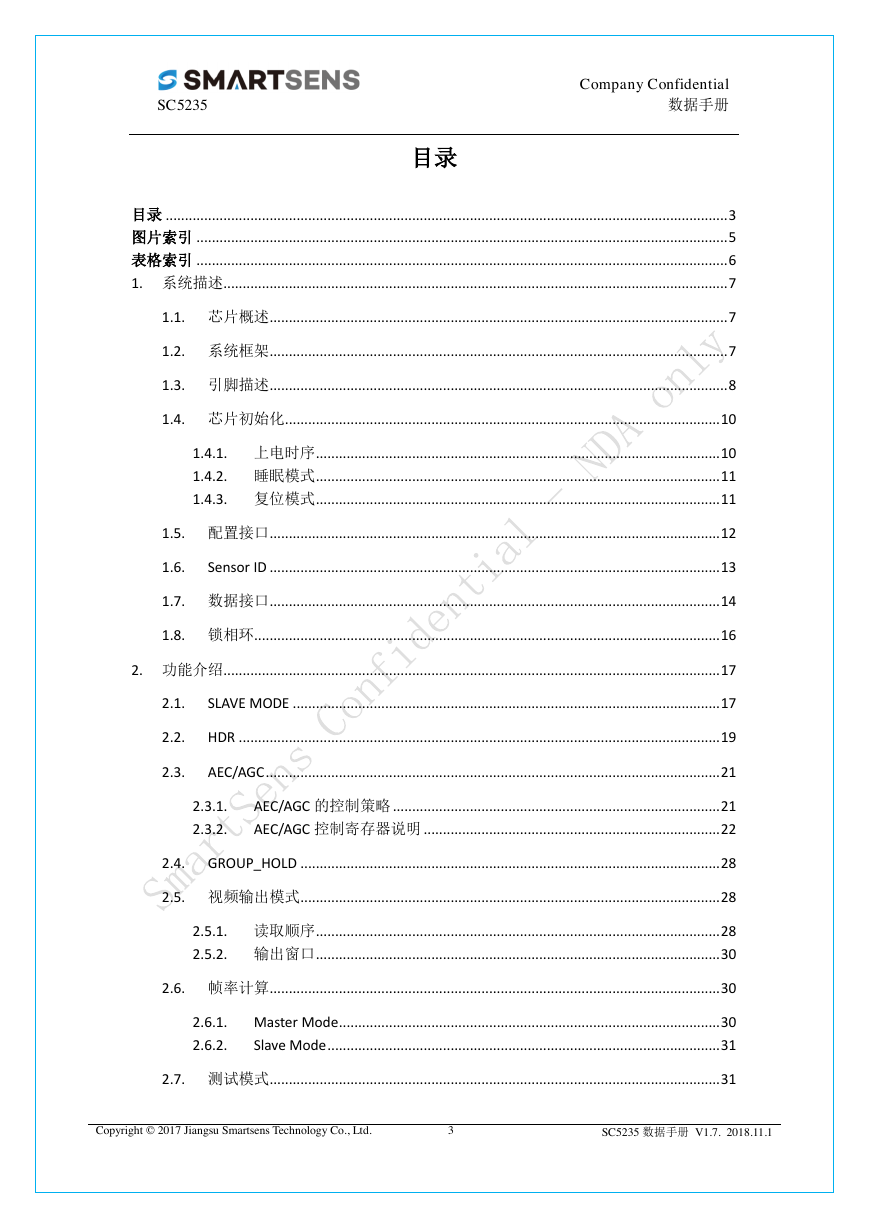

    SC5235 目录 Company Confidential 数据手册 目录 .................................................................................................................................................. 3 图片索引 .......................................................................................................................................... 5 表格索引 .......................................................................................................................................... 6 1. 系统描述 ................................................................................................................................... 7 1.1. 芯片概述 ....................................................................................................................... 7 1.2. 系统框架 ....................................................................................................................... 7 1.3. 引脚描述 ....................................................................................................................... 8 1.4. 芯片初始化 ................................................................................................................. 10 1.4.1. 上电时序 ......................................................................................................... 10 1.4.2. 睡眠模式 ......................................................................................................... 11 1.4.3. 复位模式 ......................................................................................................... 11 1.5. 配置接口 ..................................................................................................................... 12 1.6. Sensor ID ..................................................................................................................... 13 1.7. 数据接口 ..................................................................................................................... 14 1.8. 锁相环 ......................................................................................................................... 16 2. 功能介绍 ................................................................................................................................. 17 2.1. SLAVE MODE ............................................................................................................... 17 2.2. HDR ............................................................................................................................. 19 2.3. AEC/AGC ...................................................................................................................... 21 2.3.1. 2.3.2. AEC/AGC 的控制策略 ..................................................................................... 21 AEC/AGC 控制寄存器说明 ............................................................................. 22 2.4. GROUP_HOLD ............................................................................................................. 28 2.5. 视频输出模式 ............................................................................................................. 28 2.5.1. 读取顺序 ......................................................................................................... 28 2.5.2. 输出窗口 ......................................................................................................... 30 2.6. 帧率计算 ..................................................................................................................... 30 2.6.1. Master Mode ................................................................................................... 30 2.6.2. Slave Mode ...................................................................................................... 31 2.7. 测试模式 ..................................................................................................................... 31 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 3 SC5235 数据手册 V1.7. 2018.11.1
    SC5235 Company Confidential 数据手册 3. 电气特性 ................................................................................................................................. 33 4. 光学特性 ................................................................................................................................. 35 5. 封装信息 ................................................................................................................................. 36 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 4 SC5235 数据手册 V1.7. 2018.11.1

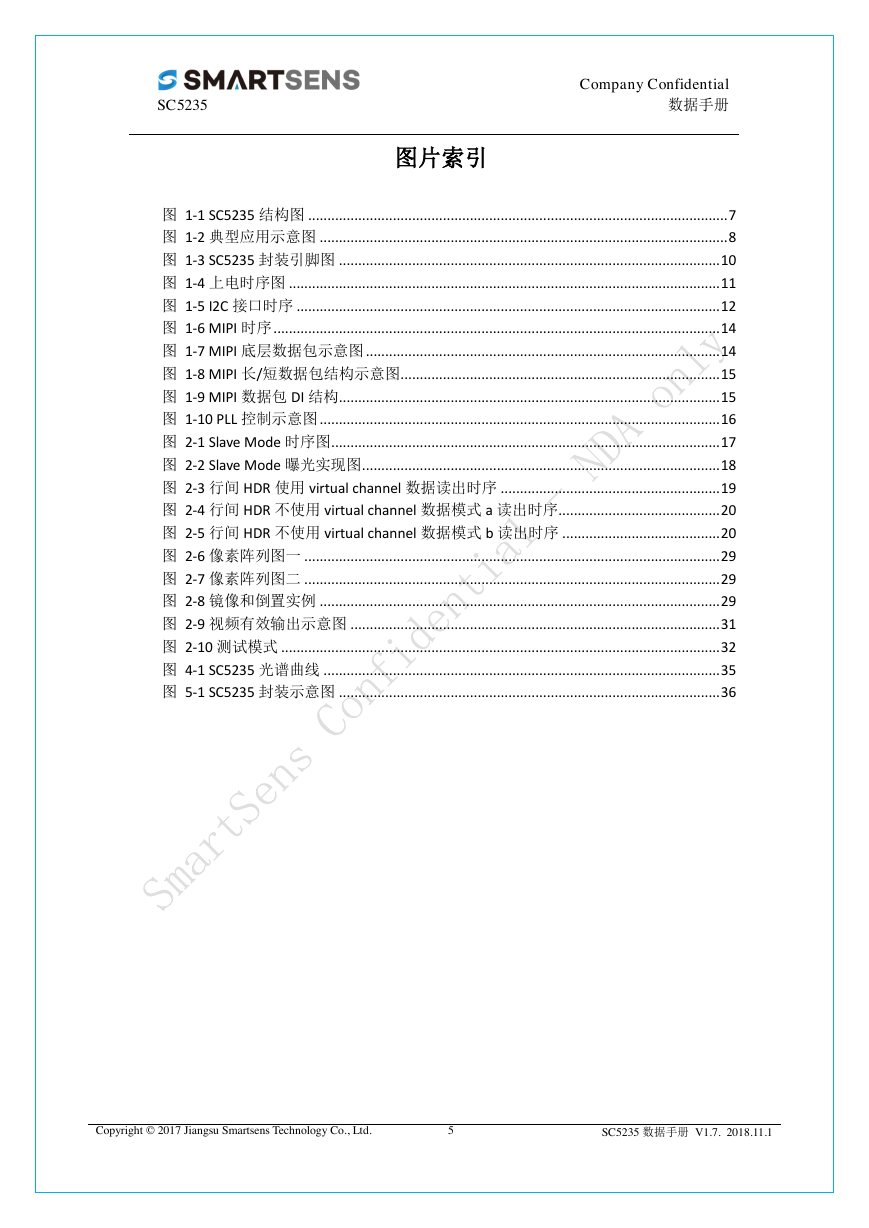

    SC5235 Company Confidential 数据手册 图片索引 图 1-1 SC5235 结构图 ............................................................................................................. 7 图 1-2 典型应用示意图 .......................................................................................................... 8 图 1-3 SC5235 封装引脚图 ................................................................................................... 10 图 1-4 上电时序图 ................................................................................................................ 11 图 1-5 I2C 接口时序 .............................................................................................................. 12 图 1-6 MIPI 时序 .................................................................................................................... 14 图 1-7 MIPI 底层数据包示意图 ............................................................................................ 14 图 1-8 MIPI 长/短数据包结构示意图 ................................................................................... 15 图 1-9 MIPI 数据包 DI 结构 ................................................................................................... 15 图 1-10 PLL 控制示意图 ........................................................................................................ 16 图 2-1 Slave Mode 时序图 ..................................................................................................... 17 图 2-2 Slave Mode 曝光实现图 ............................................................................................. 18 图 2-3 行间 HDR 使用 virtual channel 数据读出时序 ......................................................... 19 图 2-4 行间 HDR 不使用 virtual channel 数据模式 a 读出时序 .......................................... 20 图 2-5 行间 HDR 不使用 virtual channel 数据模式 b 读出时序 ......................................... 20 图 2-6 像素阵列图一 ............................................................................................................ 29 图 2-7 像素阵列图二 ............................................................................................................ 29 图 2-8 镜像和倒置实例 ........................................................................................................ 29 图 2-9 视频有效输出示意图 ................................................................................................ 31 图 2-10 测试模式 .................................................................................................................. 32 图 4-1 SC5235 光谱曲线 ....................................................................................................... 35 图 5-1 SC5235 封装示意图 ................................................................................................... 36 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 5 SC5235 数据手册 V1.7. 2018.11.1

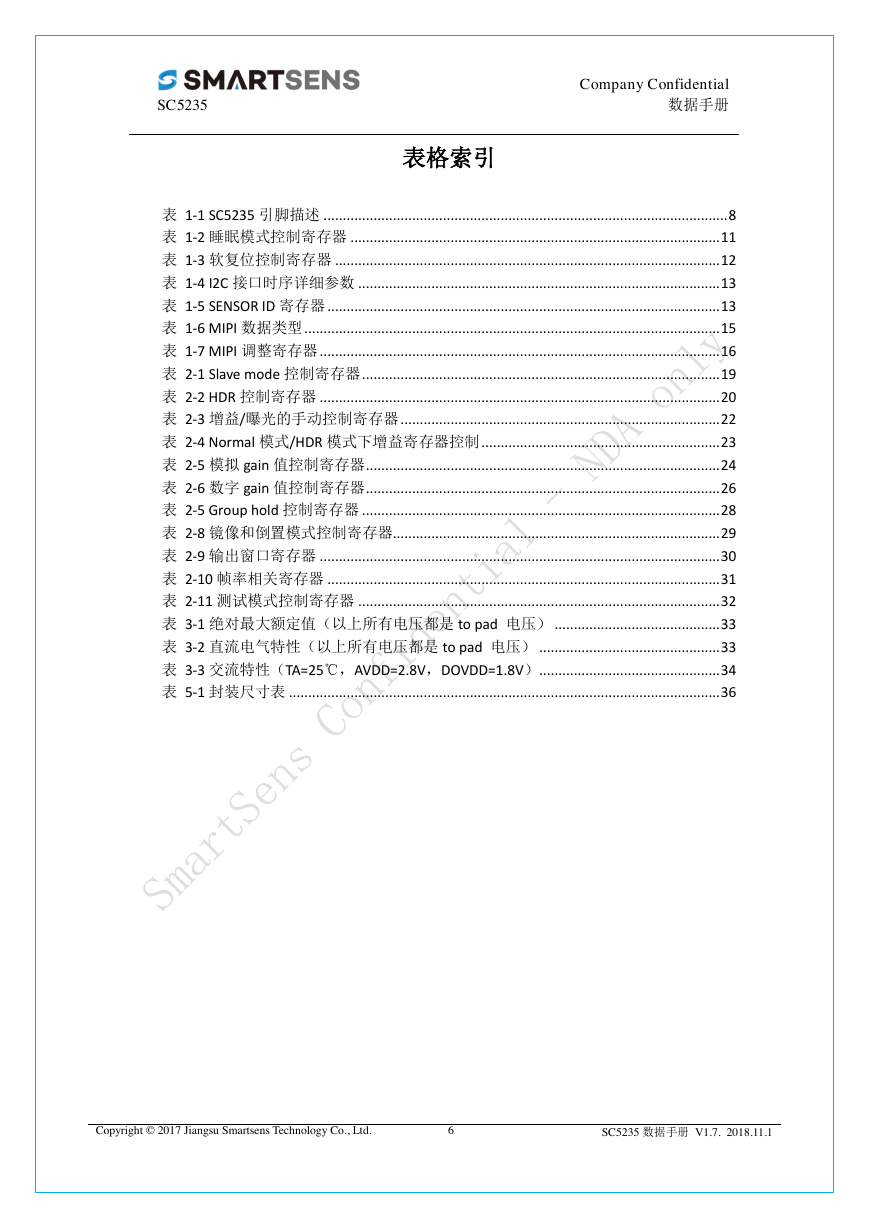

    SC5235 Company Confidential 数据手册 表格索引 表 1-1 SC5235 引脚描述 ......................................................................................................... 8 表 1-2 睡眠模式控制寄存器 ................................................................................................ 11 表 1-3 软复位控制寄存器 .................................................................................................... 12 表 1-4 I2C 接口时序详细参数 .............................................................................................. 13 表 1-5 SENSOR ID 寄存器 ...................................................................................................... 13 表 1-6 MIPI 数据类型 ............................................................................................................ 15 表 1-7 MIPI 调整寄存器 ........................................................................................................ 16 表 2-1 Slave mode 控制寄存器 ............................................................................................. 19 表 2-2 HDR 控制寄存器 ........................................................................................................ 20 表 2-3 增益/曝光的手动控制寄存器 ................................................................................... 22 表 2-4 Normal 模式/HDR 模式下增益寄存器控制 .............................................................. 23 表 2-5 模拟 gain 值控制寄存器 ............................................................................................ 24 表 2-6 数字 gain 值控制寄存器 ............................................................................................ 26 表 2-5 Group hold 控制寄存器 ............................................................................................. 28 表 2-8 镜像和倒置模式控制寄存器..................................................................................... 29 表 2-9 输出窗口寄存器 ........................................................................................................ 30 表 2-10 帧率相关寄存器 ...................................................................................................... 31 表 2-11 测试模式控制寄存器 .............................................................................................. 32 表 3-1 绝对最大额定值（以上所有电压都是 to pad 电压） ........................................... 33 表 3-2 直流电气特性（以上所有电压都是 to pad 电压） ............................................... 33 表 3-3 交流特性（TA=25℃，AVDD=2.8V，DOVDD=1.8V）............................................... 34 表 5-1 封装尺寸表 ................................................................................................................ 36 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 6 SC5235 数据手册 V1.7. 2018.11.1

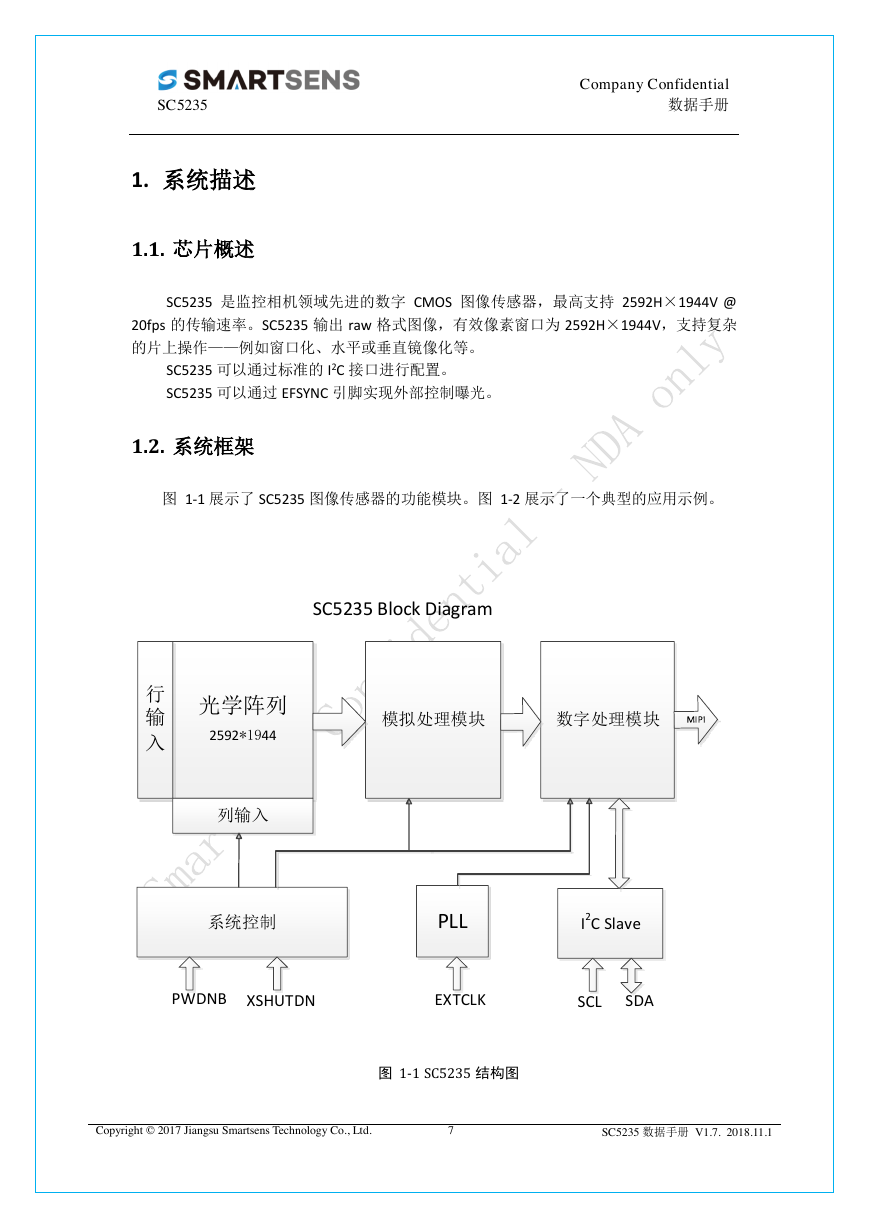

    Company Confidential 数据手册 SC5235 1. 系统描述 1.1. 芯片概述 SC5235 是监控相机领域先进的数字 CMOS 图像传感器，最高支持 2592H×1944V @ 20fps 的传输速率。SC5235 输出 raw 格式图像，有效像素窗口为 2592H×1944V，支持复杂 的片上操作——例如窗口化、水平或垂直镜像化等。 SC5235 可以通过标准的 I2C 接口进行配置。 SC5235 可以通过 EFSYNC 引脚实现外部控制曝光。 1.2. 系统框架 图 1-1 展示了 SC5235 图像传感器的功能模块。图 1-2 展示了一个典型的应用示例。 图 1-1 SC5235 结构图 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 7 SC5235 数据手册 V1.7. 2018.11.1 光学阵列2592*1944模拟处理模块数字处理模块行输入列输入SC5235 Block DiagramPLL EXTCLK系统控制I2C Slave PWDNBXSHUTDNSCL SDA

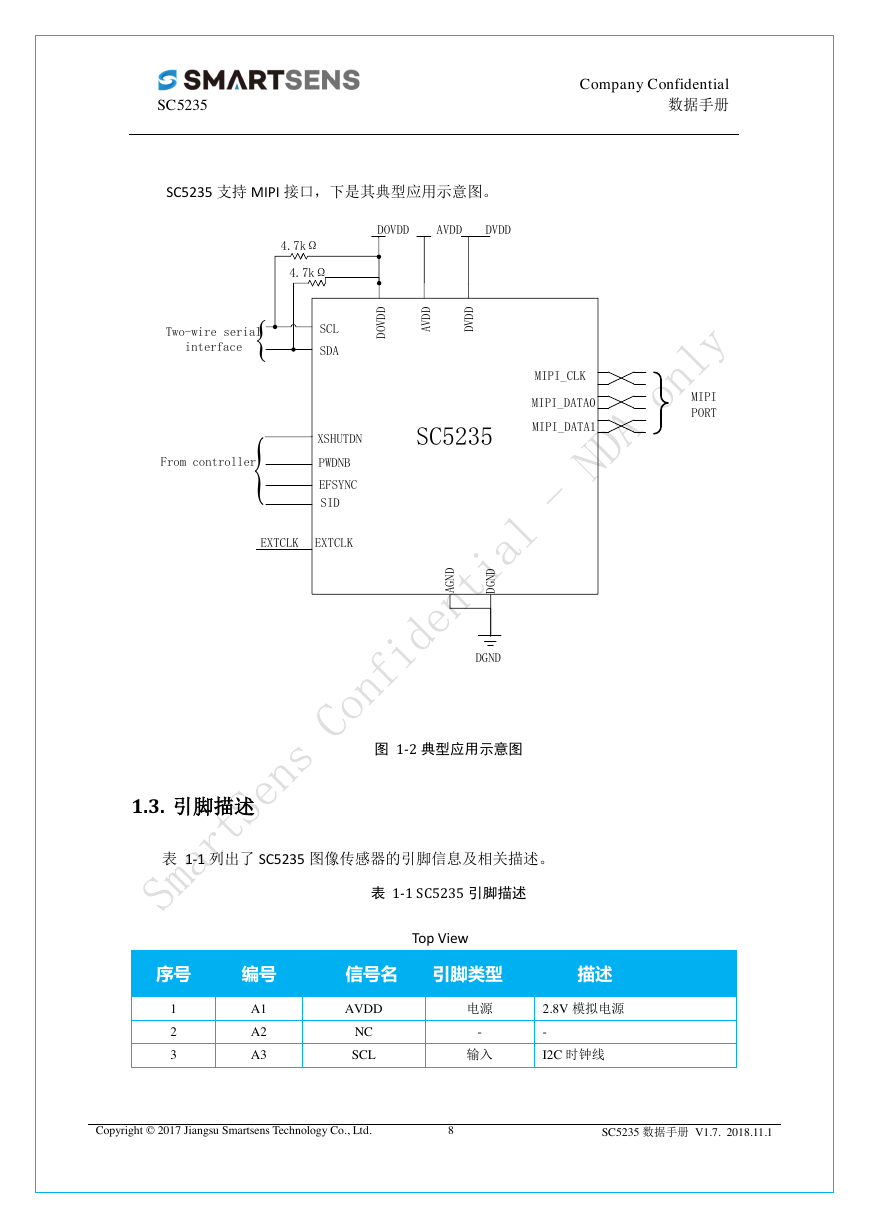

    Company Confidential 数据手册 SC5235 SC5235 支持 MIPI 接口，下是其典型应用示意图。 图 1-2 典型应用示意图 1.3. 引脚描述 表 1-1 列出了 SC5235 图像传感器的引脚信息及相关描述。 表 1-1 SC5235 引脚描述 Top View 序号 编号 信号名 引脚类型 描述 1 2 3 A1 A2 A3 AVDD NC SCL 电源 - 输入 2.8V 模拟电源 - I2C 时钟线 Copyright © 2017 Jiangsu Smartsens Technology Co., Ltd. 8 SC5235 数据手册 V1.7. 2018.11.1 SC5235PWDNBXSHUTDNMIPI_DATA0DOVDDDVDDMIPI_DATA1MIPI_CLKEXTCLKDGNDSCLSDAAGNDAVDDDGNDTwo-wire serial interfaceDVDDAVDD4.7kΩMIPI PORTFrom controllerDOVDD4.7kΩEFSYNCSIDEXTCLK
