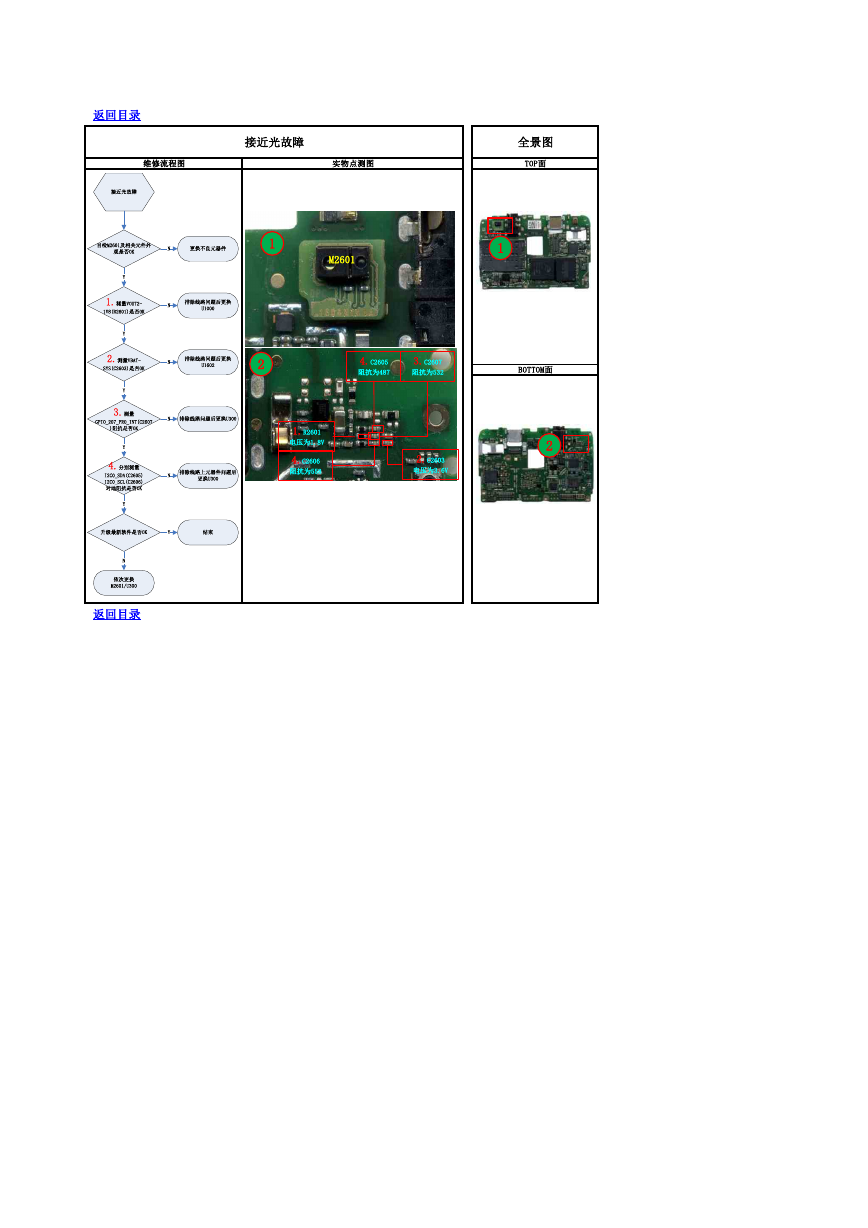

返回目录 接近光故障 维修流程图 实物点测图 全景图 TOP面 1 M2601 1 2 4.C2605 阻抗为487 3.C2607 阻抗为532 BOTTOM面 1.R2601 电压为1.8V 4.C2606 阻抗为558 2.C2603 电压为3.6V 2 2 返回目录 接近光故障目检M2601及相关元件外观是否OK更换不良元器件1.测量VOUT2-1V8(R2601)是否OK排除线路问题后更换U10002.测量VBAT-SYS(C2603)是否OK排除线路问题后更换U16023.测量GPIO_207_PRO_INT(C2607)阻抗是否OK排除线路问题后更换U3004.分别测量I2C0_SDA(C2605)I2C0_SCL(C2606)对地阻抗是否OK排除线路上元器件问题后更换U300升级最新软件是否OK结束依次更换M2601/U300NYNYNYNYNYNY
