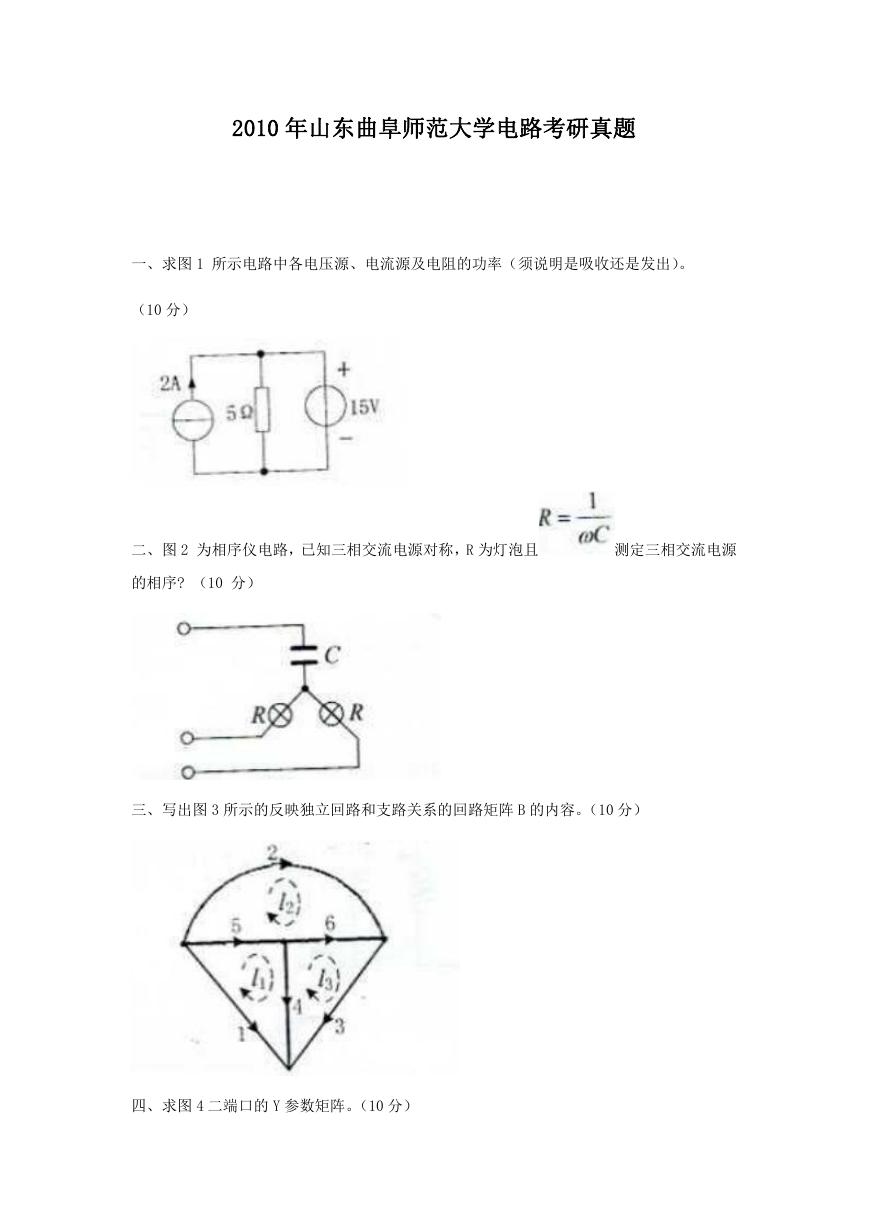

2010 年山东曲阜师范大学电路考研真题一、求图 1 所示电路中各电压源、电流源及电阻的功率（须说明是吸收还是发出）。（10 分）二、图 2 为相序仪电路，已知三相交流电源对称，R 为灯泡且测定三相交流电源的相序? （10 分）三、写出图 3 所示的反映独立回路和支路关系的回路矩阵 B 的内容。（10 分）四、求图 4 二端口的 Y 参数矩阵。（10 分）

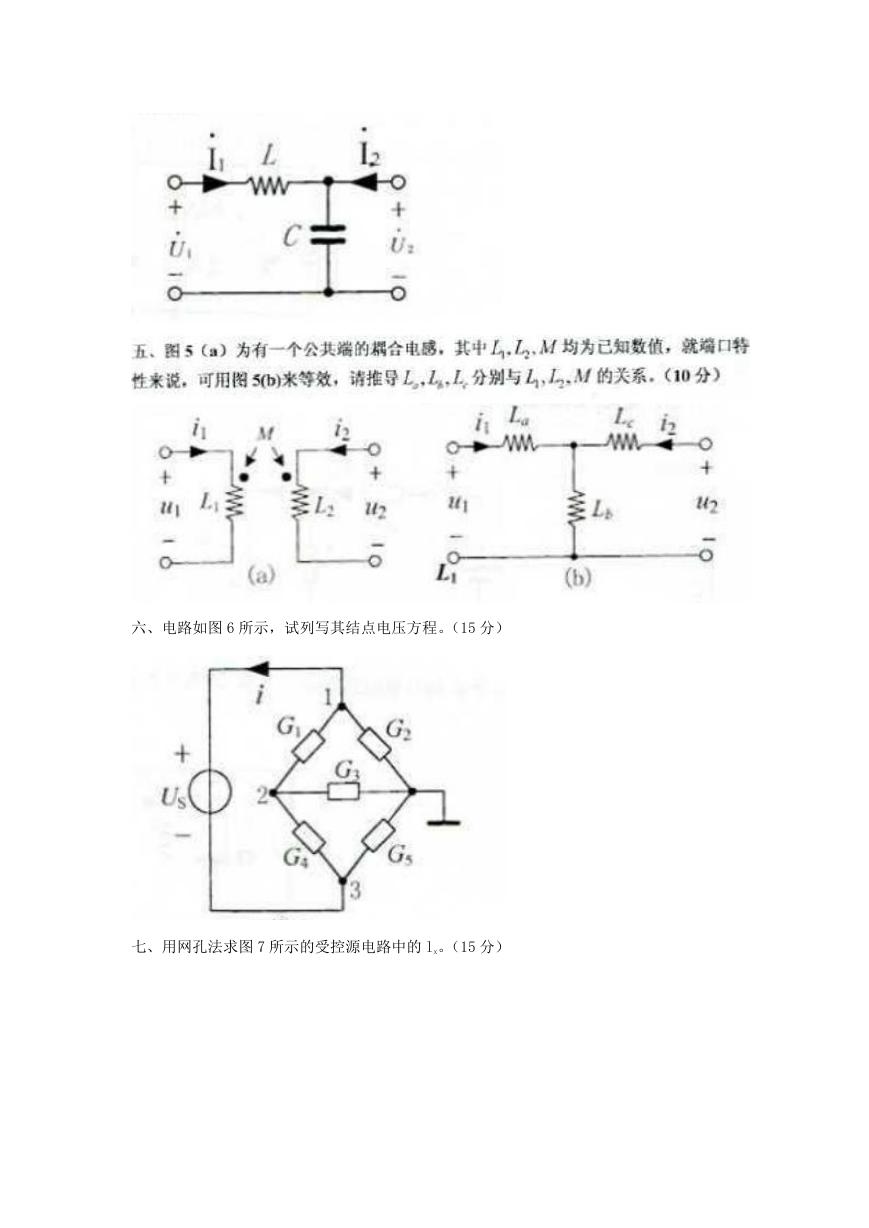

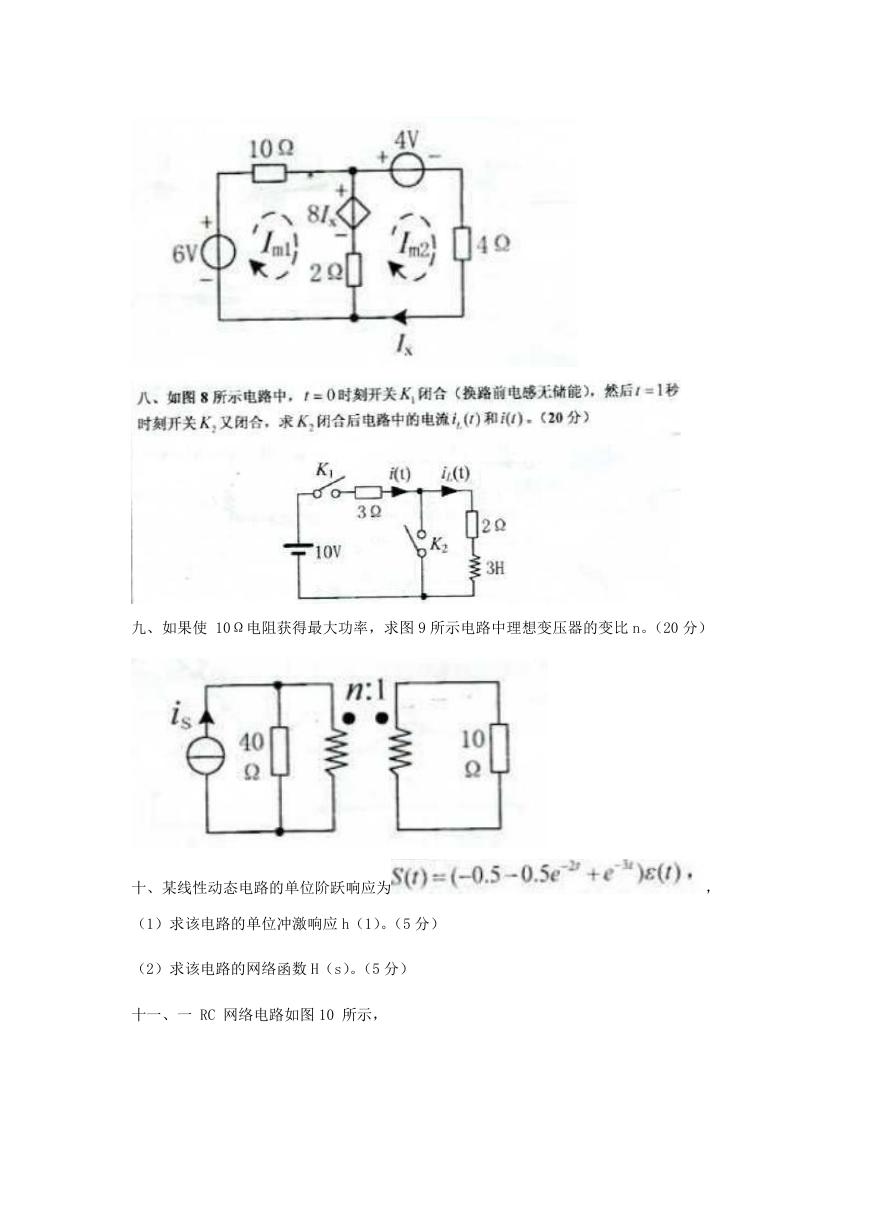

六、电路如图 6 所示，试列写其结点电压方程。（15 分）七、用网孔法求图 7 所示的受控源电路中的 lx。（15 分）

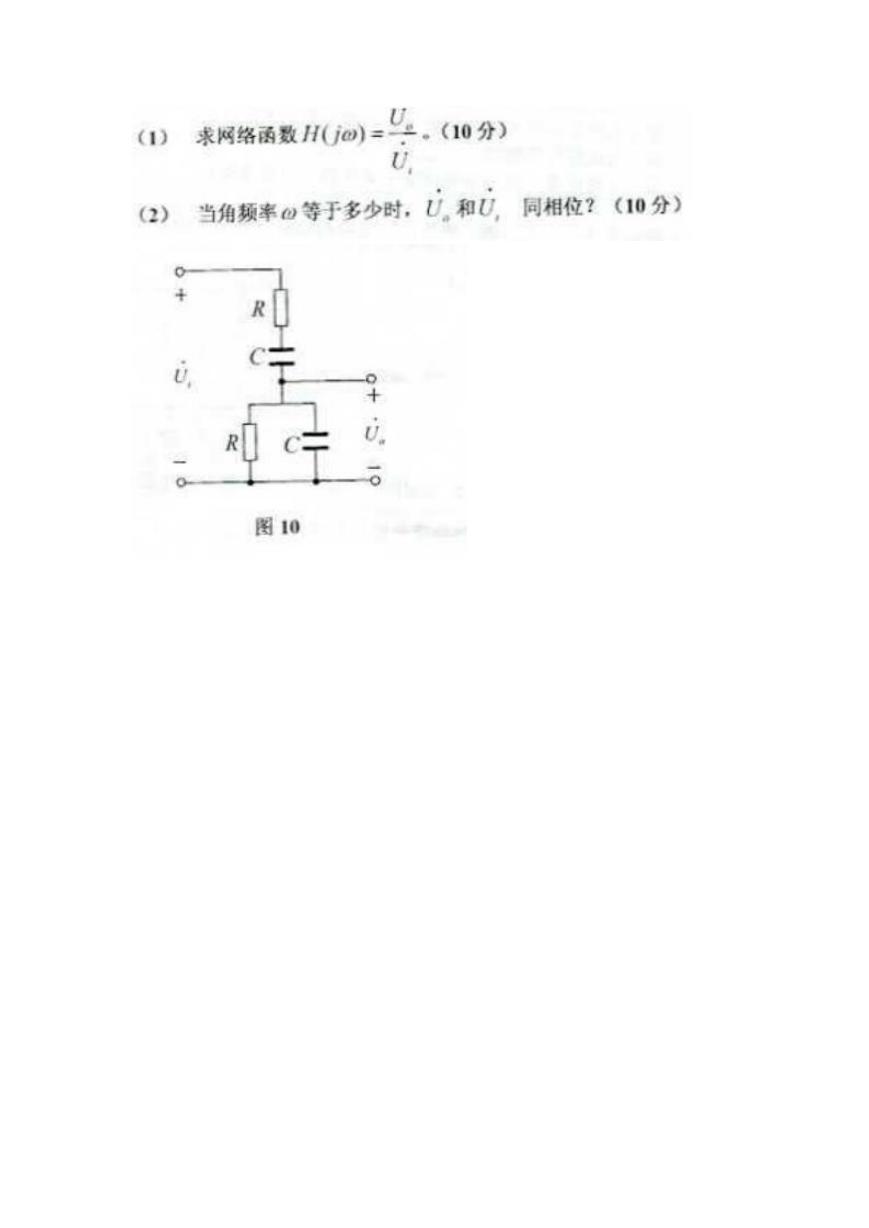

九、如果使 10Ω电阻获得最大功率，求图 9 所示电路中理想变压器的变比 n。（20 分）十、某线性动态电路的单位阶跃响应为，（1）求该电路的单位冲激响应 h（1）。（5 分）（2）求该电路的网络函数 H（s）。（5 分）十一、一 RC 网络电路如图 10 所示，
