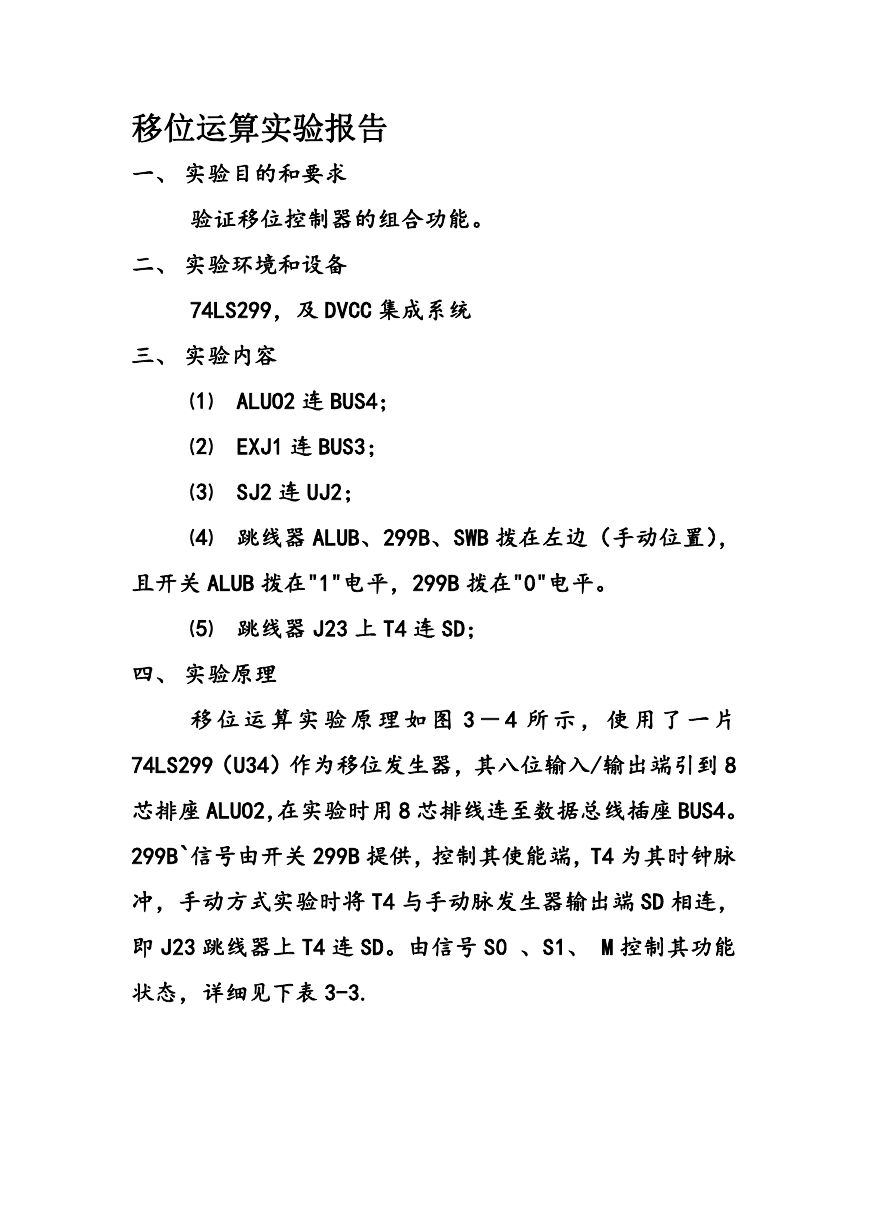

移位运算实验报告 一、 实验目的和要求 验证移位控制器的组合功能。 二、 实验环境和设备 74LS299，及 DVCC 集成系统 三、 实验内容 ⑴ ALUO2 连 BUS4； ⑵ EXJ1 连 BUS3； ⑶ SJ2 连 UJ2； ⑷ 跳线器 ALUB、299B、SWB 拨在左边（手动位置）， 且开关 ALUB 拨在"1"电平，299B 拨在"0"电平。 ⑸ 跳线器 J23 上 T4 连 SD； 四、 实验原理 移 位 运 算 实 验 原 理 如 图 3 － 4 所 示 ， 使 用 了 一 片 74LS299（U34）作为移位发生器，其八位输入/输出端引到 8 芯排座 ALUO2，在实验时用 8 芯排线连至数据总线插座 BUS4。 299B`信号由开关 299B 提供，控制其使能端，T4 为其时钟脉 冲，手动方式实验时将 T4 与手动脉发生器输出端 SD 相连， 即 J23 跳线器上 T4 连 SD。由信号 S0 、S1、 M 控制其功能 状态，详细见下表 3-3. 

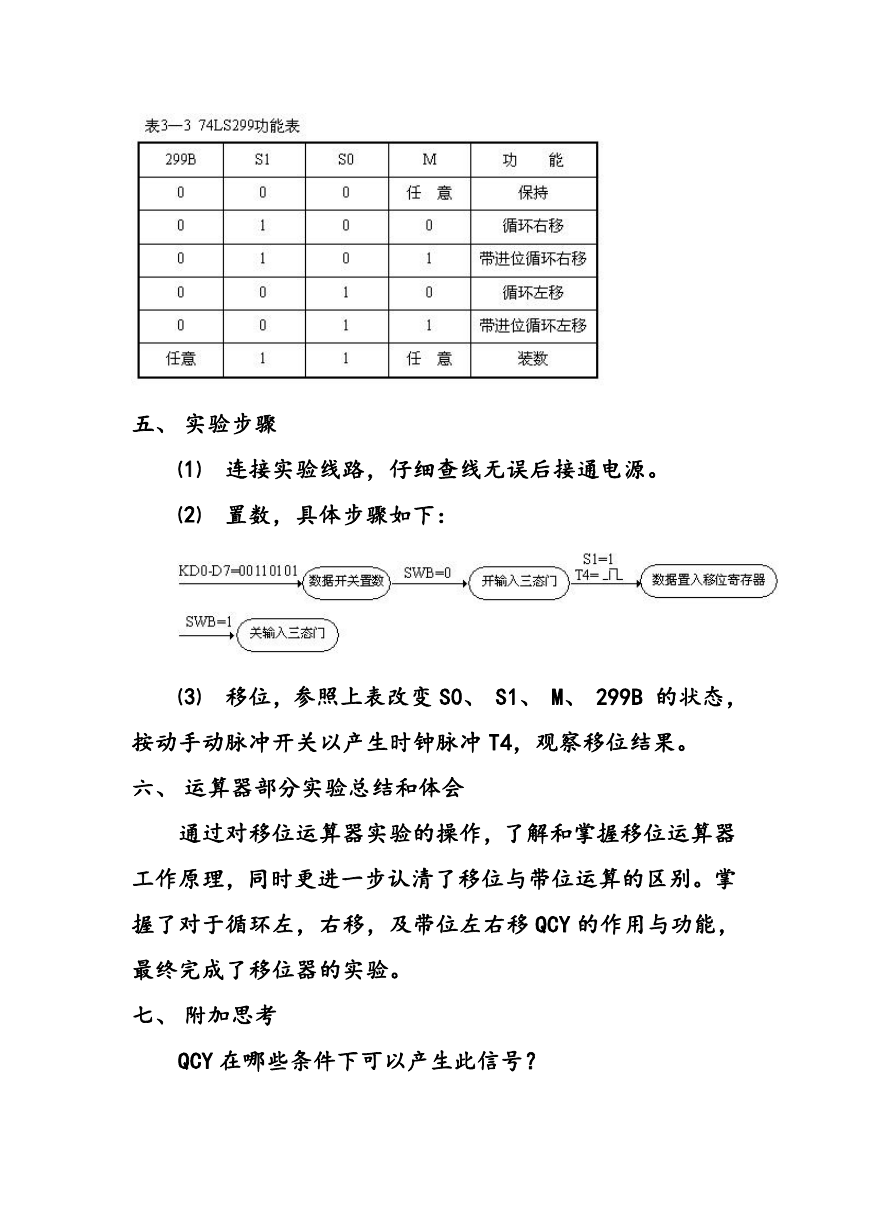

五、 实验步骤 ⑴ 连接实验线路，仔细查线无误后接通电源。 ⑵ 置数，具体步骤如下： ⑶ 移位，参照上表改变 S0、 S1、 M、 299B 的状态， 按动手动脉冲开关以产生时钟脉冲 T4，观察移位结果。 六、 运算器部分实验总结和体会 通过对移位运算器实验的操作，了解和掌握移位运算器 工作原理，同时更进一步认清了移位与带位运算的区别。掌 握了对于循环左，右移，及带位左右移 QCY 的作用与功能， 最终完成了移位器的实验。 七、 附加思考 QCY 在哪些条件下可以产生此信号？
