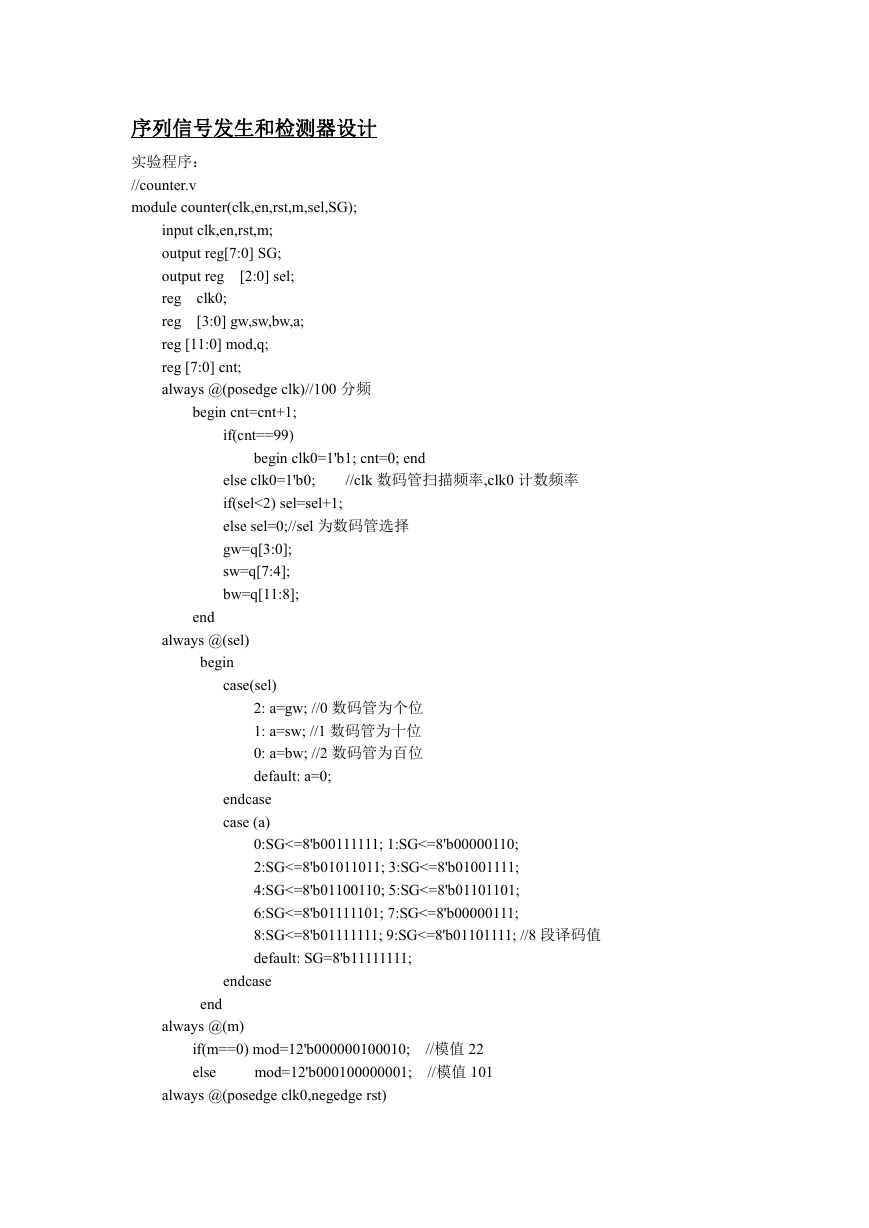

序列信号发生和检测器设计 实验程序： //counter.v module counter(clk,en,rst,m,sel,SG); [2:0] sel; input clk,en,rst,m; output reg[7:0] SG; output reg clk0; reg reg [3:0] gw,sw,bw,a; reg [11:0] mod,q; reg [7:0] cnt; always @(posedge clk)//100 分频 begin cnt=cnt+1; if(cnt==99) begin clk0=1'b1; cnt=0; end //clk 数码管扫描频率,clk0 计数频率 else clk0=1'b0; if(sel<2) sel=sel+1; else sel=0;//sel 为数码管选择 gw=q[3:0]; sw=q[7:4]; bw=q[11:8]; end always @(sel) begin case(sel) 2: a=gw; //0 数码管为个位 1: a=sw; //1 数码管为十位 0: a=bw; //2 数码管为百位 default: a=0; endcase case (a) 0:SG<=8'b00111111; 1:SG<=8'b00000110; 2:SG<=8'b01011011; 3:SG<=8'b01001111; 4:SG<=8'b01100110; 5:SG<=8'b01101101; 6:SG<=8'b01111101; 7:SG<=8'b00000111; 8:SG<=8'b01111111; 9:SG<=8'b01101111; //8 段译码值 default: SG=8'b11111111; endcase end always @(m) if(m==0) mod=12'b000000100010; mod=12'b000100000001; else //模值 22 //模值 101 always @(posedge clk0,negedge rst) 

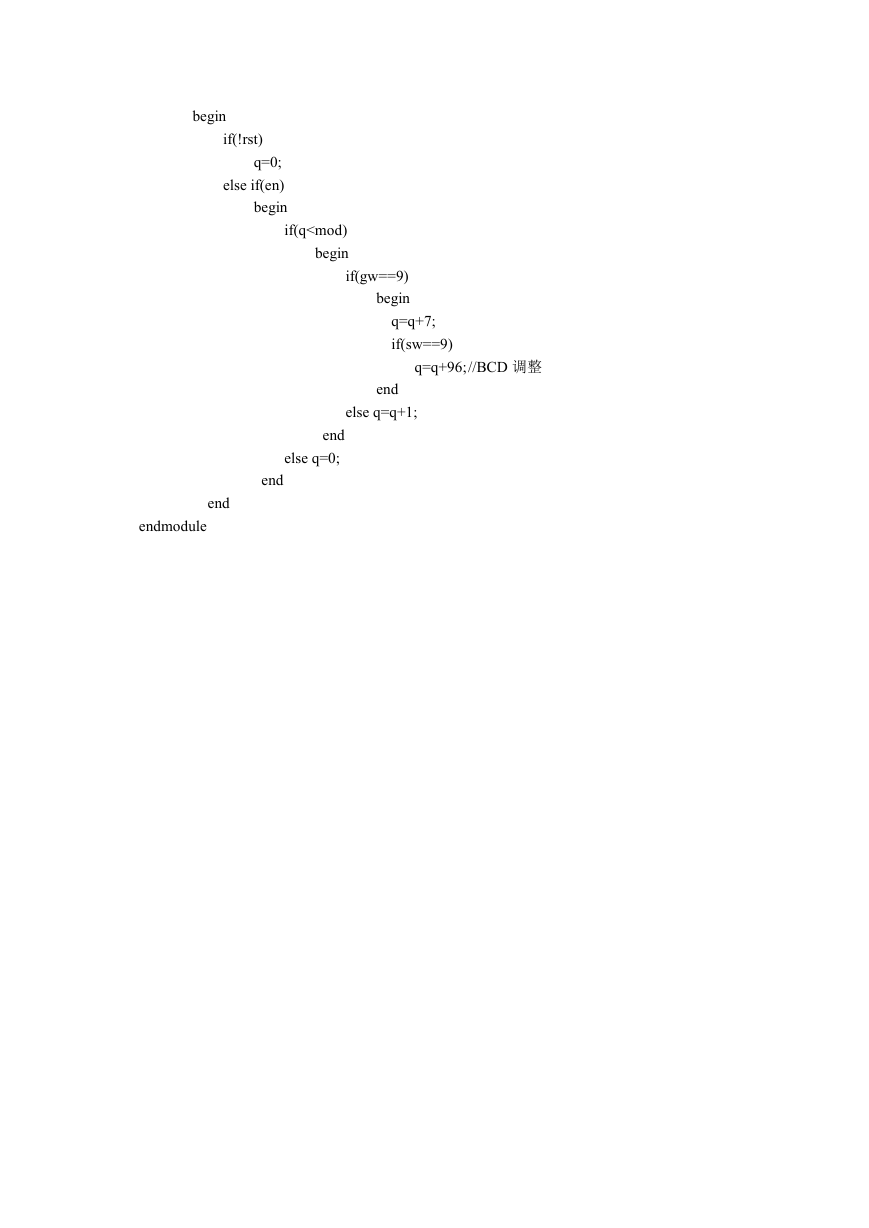

begin if(!rst) q=0; else if(en) begin if(q
