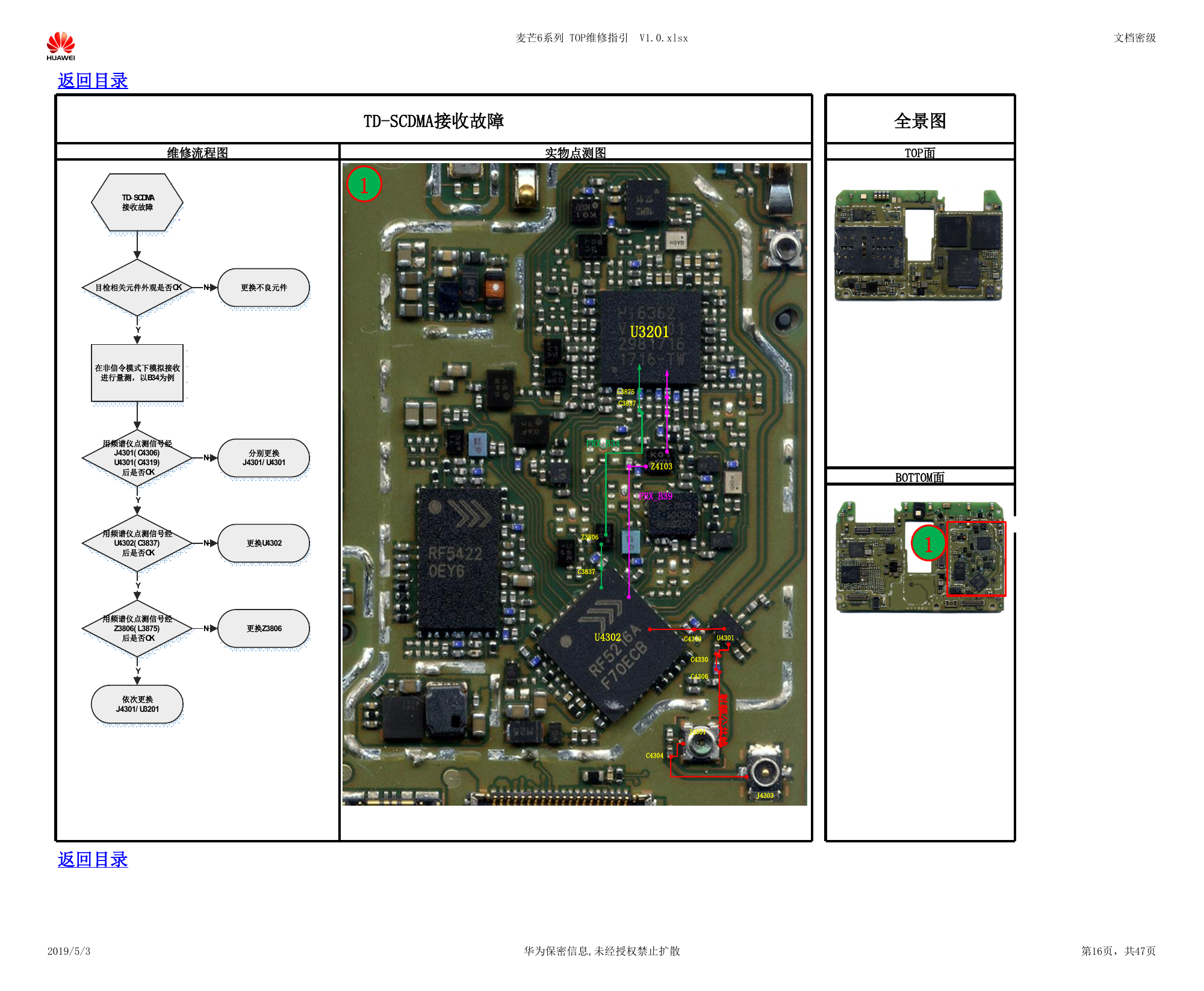

麦芒6系列 TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 TD-SCDMA接收故障 全景图 TOP面 1 U3201 L3875 C3837 PRX_B34 Z4103 PRX_B39 Z3806 C3837 U4302 C4319 U4301 C4330 C4306 J4301 射 频 公 共 线 C4304 J4303 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第16页，共47页 TD-SCDMA 接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B34为例用频谱仪点测信号经J4301(C4306)U4301(C4319)后是否OK分别更换J4301/U4301用频谱仪点测信号经U4302(C3837)后是否OK更换U4302用频谱仪点测信号经Z3806(L3875) 后是否OK更换Z3806依次更换J4301/U3201NYNYNYNY
