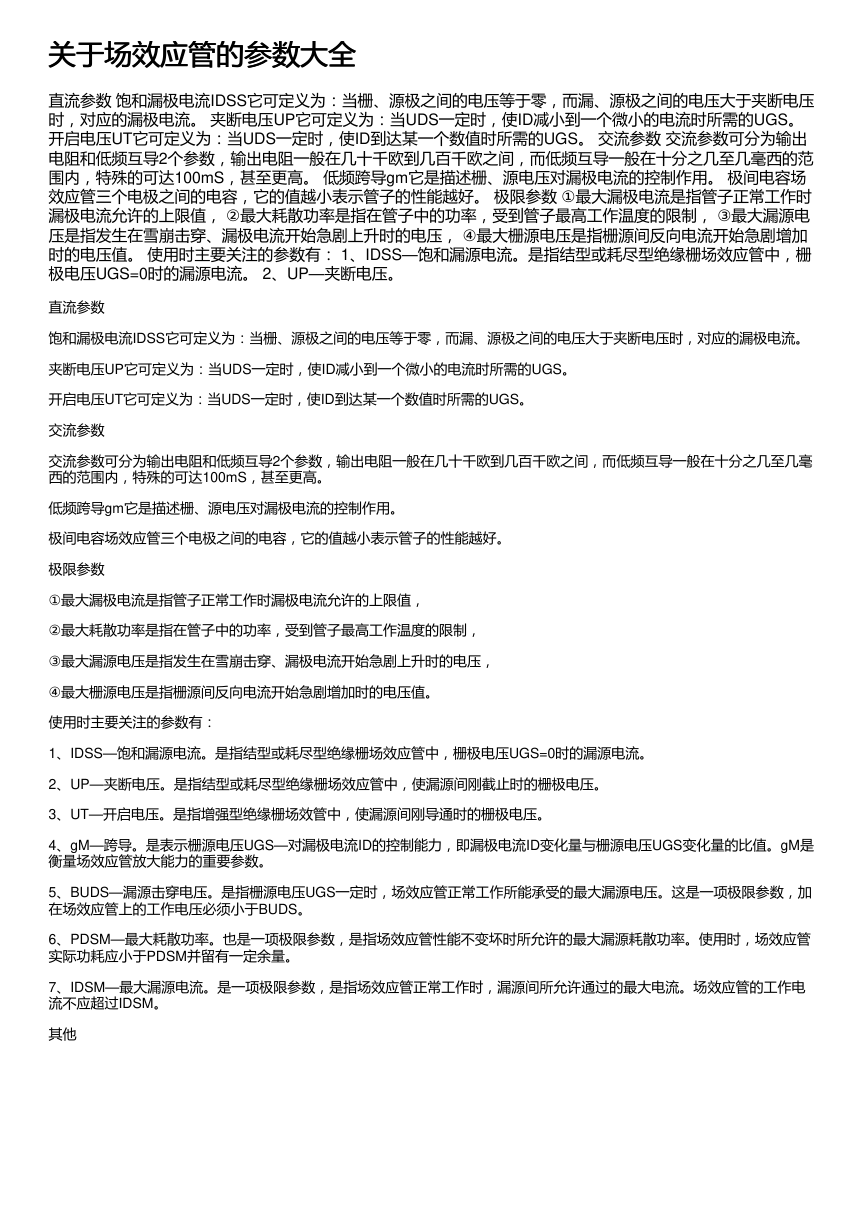

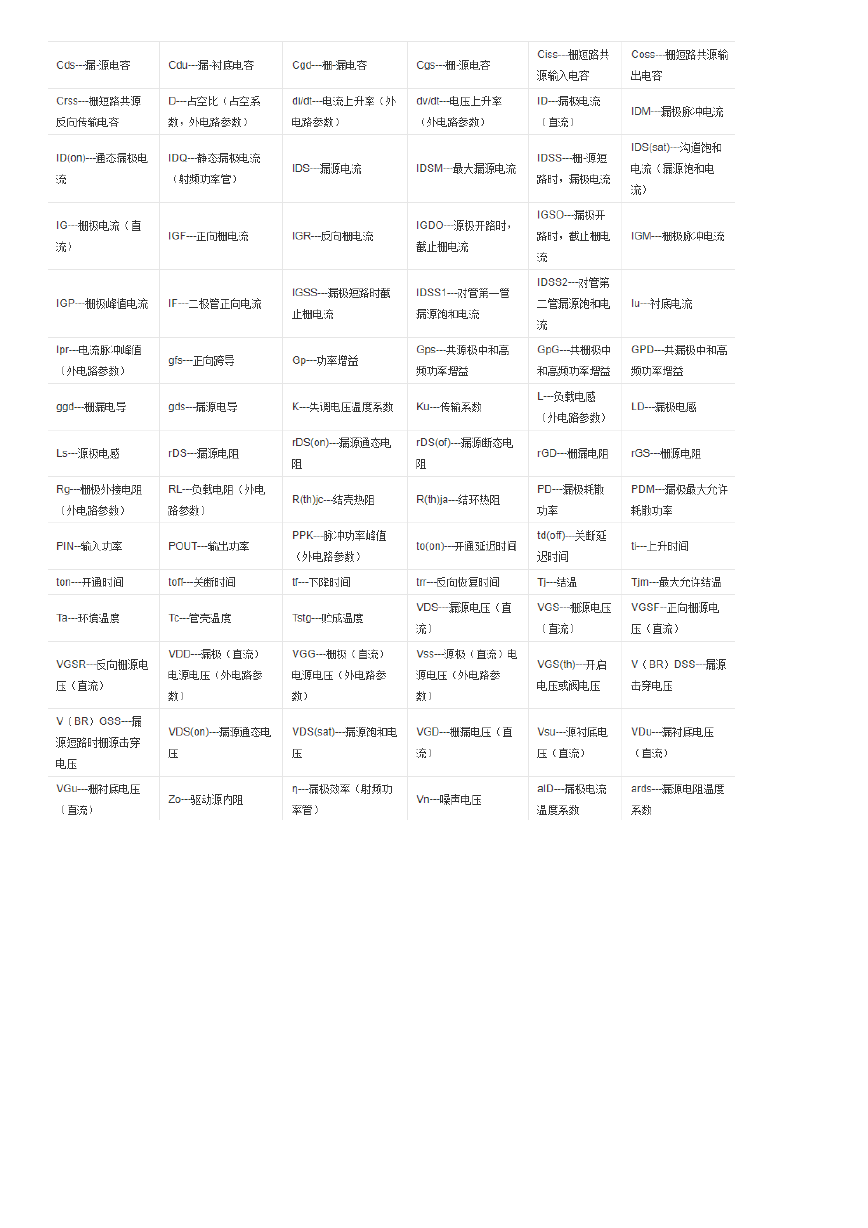

关于场效应管的参数大全 关于场效应管的参数大全 直流参数 饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压 时，对应的漏极电流。 夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS。 开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS。 交流参数 交流参数可分为输出 电阻和低频互导2个参数，输出电阻一般在几十千欧到几百千欧之间，而低频互导一般在十分之几至几毫西的范 围内，特殊的可达100mS，甚至更高。 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场 效应管三个电极之间的电容，它的值越小表示管子的性能越好。 极限参数 ①最大漏极电流是指管子正常工作时 漏极电流允许的上限值， ②最大耗散功率是指在管子中的功率，受到管子最高工作温度的限制， ③最大漏源电 压是指发生在雪崩击穿、漏极电流开始急剧上升时的电压， ④最大栅源电压是指栅源间反向电流开始急剧增加 时的电压值。 使用时主要关注的参数有： 1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅 极电压UGS=0时的漏源电流。 2、UP—夹断电压。 直流参数 饱和漏极电流IDSS它可定义为：当栅、源极之间的电压等于零，而漏、源极之间的电压大于夹断电压时，对应的漏极电流。 夹断电压UP它可定义为：当UDS一定时，使ID减小到一个微小的电流时所需的UGS。 开启电压UT它可定义为：当UDS一定时，使ID到达某一个数值时所需的UGS。 交流参数 交流参数可分为输出电阻和低频互导2个参数，输出电阻一般在几十千欧到几百千欧之间，而低频互导一般在十分之几至几毫 西的范围内，特殊的可达100mS，甚至更高。 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容，它的值越小表示管子的性能越好。 极限参数 ①最大漏极电流是指管子正常工作时漏极电流允许的上限值， ②最大耗散功率是指在管子中的功率，受到管子最高工作温度的限制， ③最大漏源电压是指发生在雪崩击穿、漏极电流开始急剧上升时的电压， ④最大栅源电压是指栅源间反向电流开始急剧增加时的电压值。 使用时主要关注的参数有： 1、IDSS—饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流。 2、UP—夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压。 3、UT—开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。 4、gM—跨导。是表示栅源电压UGS—对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值。gM是 衡量场效应管放大能力的重要参数。 5、BUDS—漏源击穿电压。是指栅源电压UGS一定时，场效应管正常工作所能承受的最大漏源电压。这是一项极限参数，加 在场效应管上的工作电压必须小于BUDS。 6、PDSM—最大耗散功率。也是一项极限参数，是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时，场效应管 实际功耗应小于PDSM并留有一定余量。 7、IDSM—最大漏源电流。是一项极限参数，是指场效应管正常工作时，漏源间所允许通过的最大电流。场效应管的工作电 流不应超过IDSM。 其他
