    中国惠普有限公司 HP StorageWorks MSA2040 用户使用指南 中国惠普公司安装计划中心

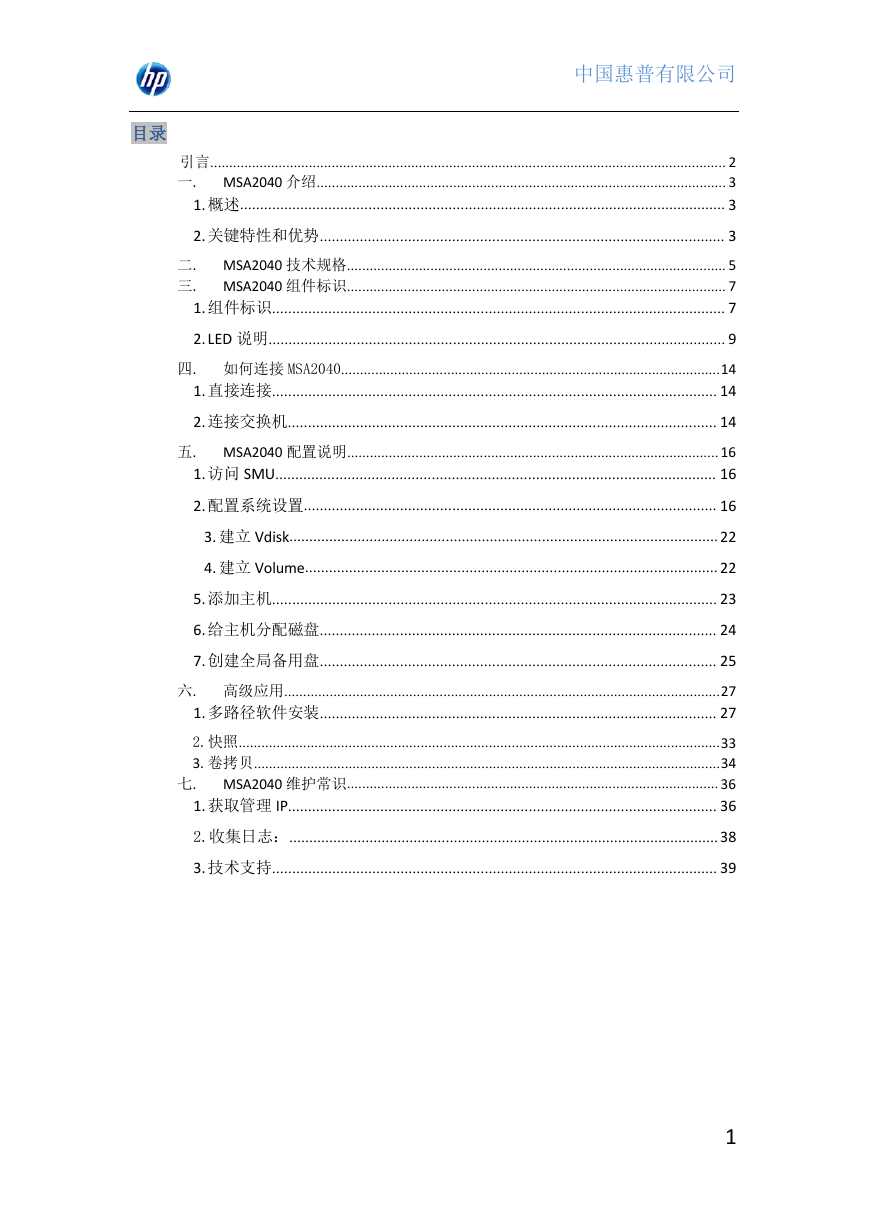

    目录 中国惠普有限公司 二. 三. 引言........................................................................................................................................ 2 MSA2040 介绍............................................................................................................ 3 一. 1. 概述......................................................................................................................... 3 2. 关键特性和优势..................................................................................................... 3 MSA2040 技术规格.................................................................................................... 5 MSA2040 组件标识.................................................................................................... 7 1. 组件标识................................................................................................................. 7 2.LED 说明.................................................................................................................. 9 四. 如何连接 MSA2040....................................................................................................14 1. 直接连接............................................................................................................... 14 2. 连接交换机........................................................................................................... 14 MSA2040 配置说明..................................................................................................16 1. 访问 SMU.............................................................................................................. 16 2. 配置系统设置....................................................................................................... 16 3. 建立 Vdisk...........................................................................................................22 4. 建立 Volume....................................................................................................... 22 5. 添加主机............................................................................................................... 23 6. 给主机分配磁盘................................................................................................... 24 7. 创建全局备用盘................................................................................................... 25 六. 高级应用...................................................................................................................27 1. 多路径软件安装................................................................................................... 27 2.快照...............................................................................................................................33 3. 卷拷贝...........................................................................................................................34 MSA2040 维护常识.................................................................................................. 36 1. 获取管理 IP........................................................................................................... 36 2.收集日志：...........................................................................................................38 3. 技术支持............................................................................................................... 39 五. 七. 1
    中国惠普有限公司 引言 尊敬的客户您好： 感谢您购买和使用 HP StorageWorks MSA2040 模块化智能阵 列，为了使您能更好的了解和使用 MSA2040 阵列。企业客户服务部为 您 制作了《HP StorageWorks MSA2040 用户使用指南》。 本文主要向您介绍了： MSA2040 的特点， MSA2040 技术规格， MSA2040 组件标识 ， MSA2040 配置,应用及维护常识。 2
    中国惠普有限公司 一. MSA2040 介绍 1. 概述 HP StorageWorks MSA2040 模块化智能阵列具备极高的性能，可以连接 8 Gb 光纤通道或 Combo FC/iSCSI，能够以适中的价格提供高效的存储整合能力。选 择 FC/iSCSI Combo 控制器，可以通过两个协议灵活共享阵列资源，在预算范围 内充分满足不同部门的不同需求。 HP StorageWorks MSA2040 标配 64 个快照(选配 512 个)和卷拷贝软件，可 以增强数据保护。选配的远程快照软件可以让您通过 iSCSI 或光纤通道执行快照 复制。 2. 关键特性和优势 2.1 易于管理和价格经济的存储整合解决方案 • 高效的整合与存储共享：HP StorageWorks MSA2040 模块化智能阵列是 一款价格经济的整合存储阵列解决方案，它采用 8Gb 光纤通道或 Combo FC/iSCSI 解决方案和最新的大尺寸和小尺寸 SAS、SAS MDL 以及 SATA 硬盘，能够满足部门 和中小型企业的整合需求。 • 磁盘类型和容量选择灵活：MSA2040 阵列提供了多种硬盘选择，包括高 性能企业级 SAS 硬盘和低成本、高容量归档级 SAS MDL 或 SATA MDL。阵列标配 有 12 个或 24 个硬盘托架，能够同时支持双端口 SAS 硬盘和 SATA 硬盘。 • 经济高效：MSA2040 阵列既可以配备一个控制器，降低初始成本，也可 以配备两个控制器，增强数据保护。FC/iSCSI Combo 控制器通过最经济高效的 协议支持部门间资源共享。广泛的硬盘类型选择可以带来高额投资回报(ROI)。 3
    中国惠普有限公司 2.2 按需进行初始配置和扩展，根据需要增加连接的服务器数量和 总容量 • 从小规模起步，最可随着存储需求的增长进行适当扩展：MSA2040 阵列 允许客户随着需要的增加扩展存储容量，光纤通道连接最多可支持 64 台主机。 MSA2040 阵列最多可支持 7 个 LFF 硬盘 机箱和 96 块 LFF 硬盘或者支持 9 个 SFF 机箱和 199 块 SFF 硬盘。 • 可通过 FC 或 FC/iSCSI 控制器扩展至 64 台主机：功能强大的全新控制器 (FC 和 FC/iSCSI)带 2GB 读写高速缓存，最多可支持 64 台主机。此外，全新的 8Gb 光纤通道技术使用户能够快速、可靠地访问数据。 • 增强的数据保护：MSA2040 可附带提供 64 个快照和卷拷贝软件，且无需 支付额外费用。客户还可以根据自身需求选择将快照功能增加为 512 个快照。还 有远程快照软件可供选择，支持通过 iSCSI 或 FC 远程复制文件。 • MSA2040 最多可支持 512 个 LUN：MSA2040 阵列支持 512 个 LUN，显著提 高了存储配置的灵活性。 2.3 在易于管理的 SAN 环境中实现全面的数据保护 • 高可用性有助实现业务连续性：配置有主动－主动制器、双端口驱动器和 冗余硬件组件，可降低发生 IT 故障的风险。 • 更高的数据保护级别： 为了实现更出色的数据保护，MSA2040 FC 配置 有 64 个快照许可和卷拷贝软件，免费提供空间高效的写入时拷贝快照和克隆功 能。客户还可选择 512 个快照许可。此外，可选的远程快照软件能够通过 iSCSI 或 FC 远程复制数据。 • 易于管理和维护：MSA2040 FC 阵列可实现轻松和安全的部署，缩短投入 运行所需要的时间。该阵列可减少操作人员操作错误所带来的风险、减少停机时 间和数据损失，同时提 高客户高客户满意度。支持用户可更换的热插拔组件， 如驱动器、控制器、散热 设备和电源等。 4

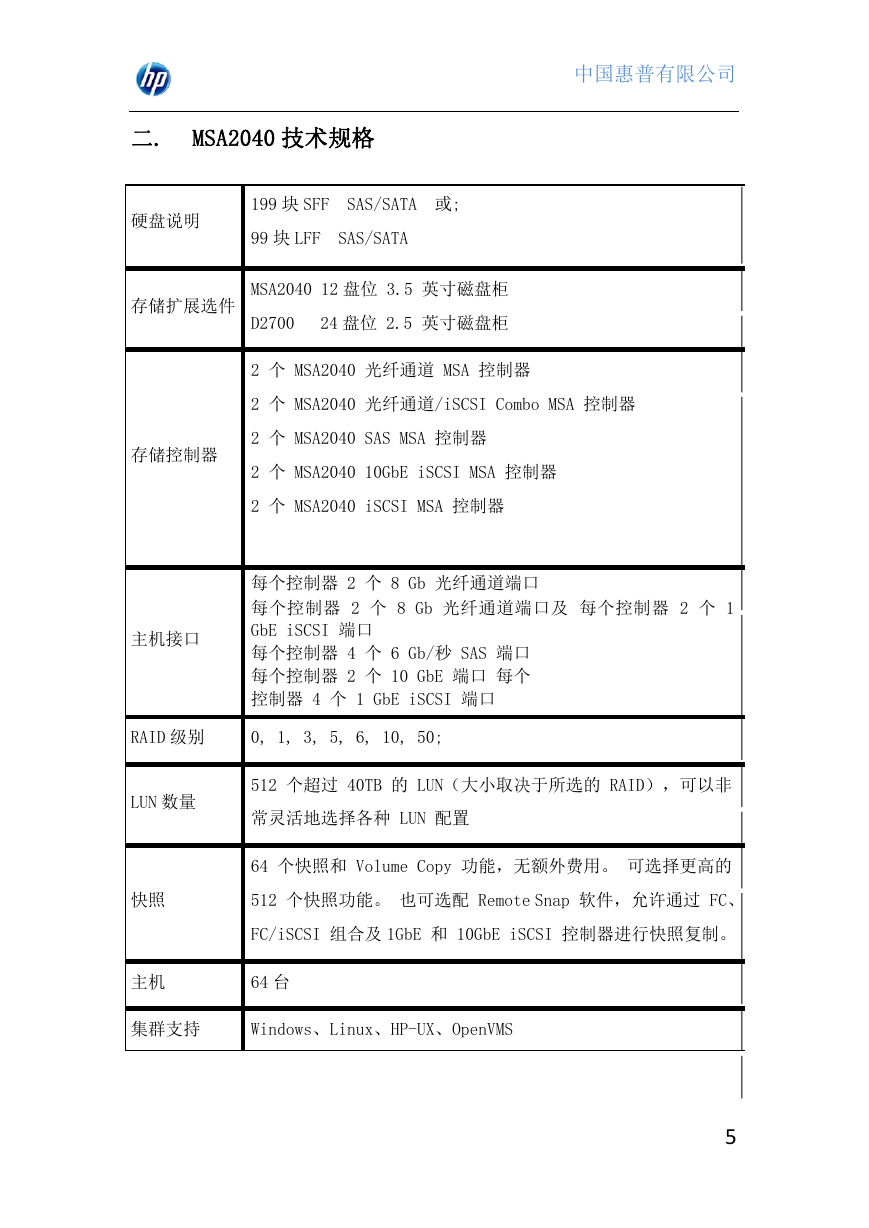

    中国惠普有限公司 二. MSA2040 技术规格 硬盘说明 199 块 SFF SAS/SATA 或; 99 块 LFF SAS/SATA 存储扩展选件 MSA2040 12 盘位 3.5 英寸磁盘柜 D2700 24 盘位 2.5 英寸磁盘柜 2 个 MSA2040 光纤通道 MSA 控制器 2 个 MSA2040 光纤通道/iSCSI Combo MSA 控制器 存储控制器 2 个 MSA2040 SAS MSA 控制器 2 个 MSA2040 10GbE iSCSI MSA 控制器 2 个 MSA2040 iSCSI MSA 控制器 主机接口 每个控制器 2 个 8 Gb 光纤通道端口 每个控制器 2 个 8 Gb 光纤通道端口及 每个控制器 2 个 1 GbE iSCSI 端口 每个控制器 4 个 6 Gb/秒 SAS 端口 每个控制器 2 个 10 GbE 端口 每个 控制器 4 个 1 GbE iSCSI 端口 RAID 级别 0, 1, 3, 5, 6, 10, 50; LUN 数量 512 个超过 40TB 的 LUN（大小取决于所选的 RAID），可以非 常灵活地选择各种 LUN 配置 64 个快照和 Volume Copy 功能，无额外费用。 可选择更高的 快照 512 个快照功能。 也可选配 Remote Snap 软件，允许通过 FC、 FC/iSCSI 组合及 1GbE 和 10GbE iSCSI 控制器进行快照复制。 主机 64 台 集群支持 Windows、Linux、HP-UX、OpenVMS 5

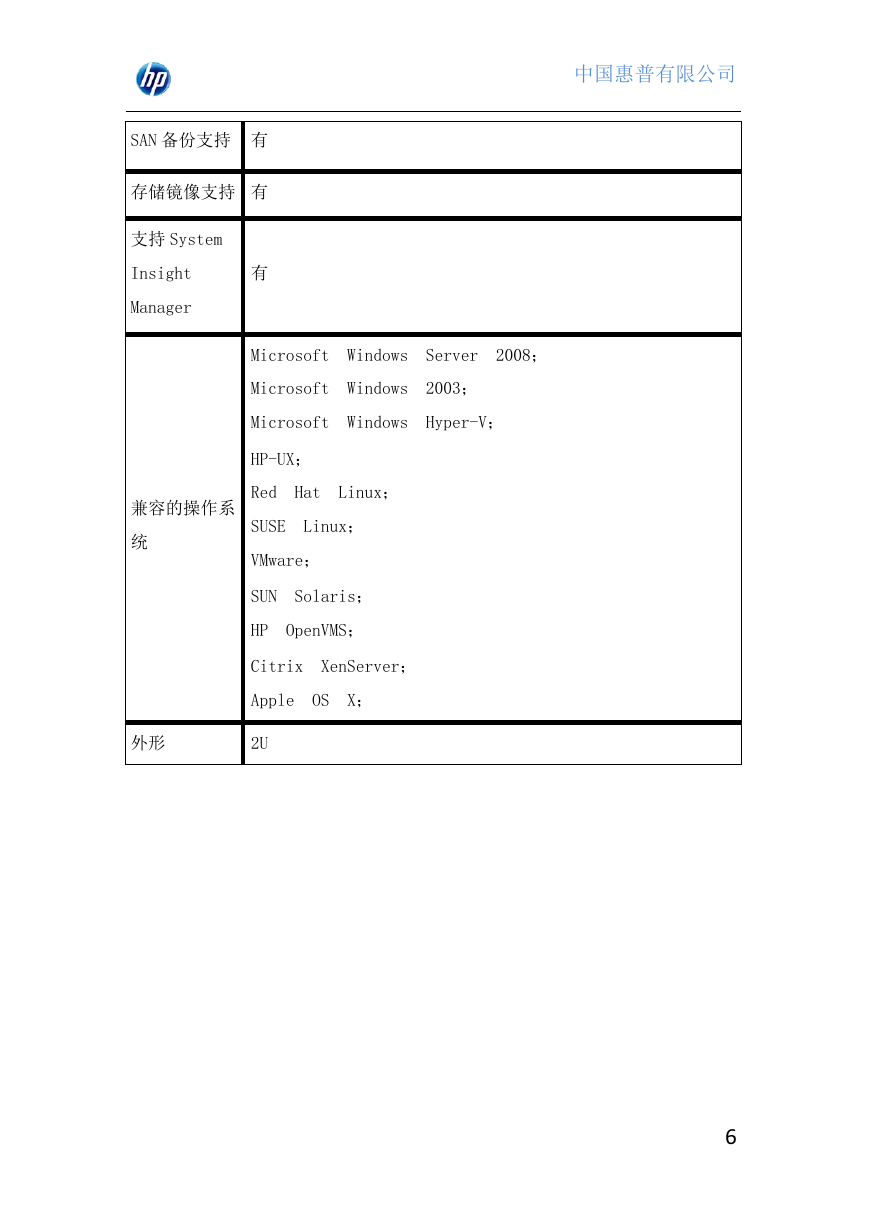

    中国惠普有限公司 SAN 备份支持 有 存储镜像支持 有 支持 System Insight Manager 有 Microsoft Windows Server 2008； Microsoft Windows 2003； Microsoft Windows Hyper-V； 兼容的操作系 统 HP-UX； Red Hat Linux； SUSE Linux； VMware； SUN Solaris； HP OpenVMS； Citrix XenServer； Apple OS X； 外形 2U 6
    三. MSA2040 组件 标识 1. 组件标识 前面板组件 MSA2040 MSA System FC LFF MSA2040 MSA System FC SFF Item Description 机箱 ID LED 磁盘驱动器联机/ 活动 LED 磁盘驱动器故障/UID LED 单元标识 (UID) LED 检测信号 LED 故障 ID LED 1 2 3 4 5 6 中国惠普有限公司 7
