Acer 投影机网关简介 1 简体中文 Acer 投影机网关（APG， Acer Projector Gateway）是一个智能型集成系统，可以通过 Acer 投影机增强演示效果。 APG 可以：连接多种输入源；支持最新的 eProjection Management 工具；通过内置解码器支持视频播放等等。 APG 特点： • 通过一个内置接入点（配备一个无损 CODEC 或一个有线连接用 RJ-45 端口）实现高性能无线投影。 • 通过投影机的内置扬声器播放各种音频内容并提供增强的效果。 • 来访者只需将 Acer Plug-and-Show 闪盘（具有 Windows 自动运行功能）插入输入源的 USB 端口或者使用您的 Internet 浏览器安装软件，即可轻松地自动启动 Acer eProjection Management，不需要驱动程序盘。 • 提供用户友好的图形界面，便于设置和使用。 • 在演示过程中，演示者可以连接到 Internet 或公司内部网以检索交互内容。 • 在拆分屏幕投影模式下，可同时支持最多四个演示。 • 支持通过遥控功能来控制投影机操作。 • 通过 802.11b/g、 11b/g/n 或基于 Ethernet 10/100 的网络建立无线或有线连接。 • Acer 投影机网关 Web 管理可在 MS Windows 和 Mac OS 系统中以 Web 方式控制 Acer 投影机。 • 无线网络安全（WEP、 WPA-PSK、 WPA2-PSK）。 • MobiShow 技术支持从 WiFi 智能手机进行无线投影。 • Acer Multiple Projectors Control Center 是一个 PC 实用程序，可从一台 PC 控制连接到 LAN 的所有投影机。 • 与 Crestron 兼容。 • 通过 USB A 型插槽播放媒体。

2 文中体简恅组件概览笢极潠下表介绍 APG 的硬件功能： 1 2 3 5 6 4 # 1 2 3 4 5 6 组件 WLAN 天线接口 Mini USB USB A 型复位按钮电源指示灯 LAN 端口说明连接到无线 LAN 天线。通过 mini USB (USB B) 投影 PC 屏幕。连接到 USB 磁盘 / 记忆棒以播放多媒体。重新启动 APG。指明 APG 的电源状态。连接到基于 Ethernet 10/100 的网络。注意：当进入管理员模式时， APG 提供高级投影机功能。设置管理员密码，并允许通过遥控器方便地完全控制各项系统设置。注意：只有无线型号需要天线。重要事项： Acer 建议您在初次使用投影机时设置投影机名称 (SSID) 和管理员密码。注意：只有无线型号需要投影机名称 (SSID)。

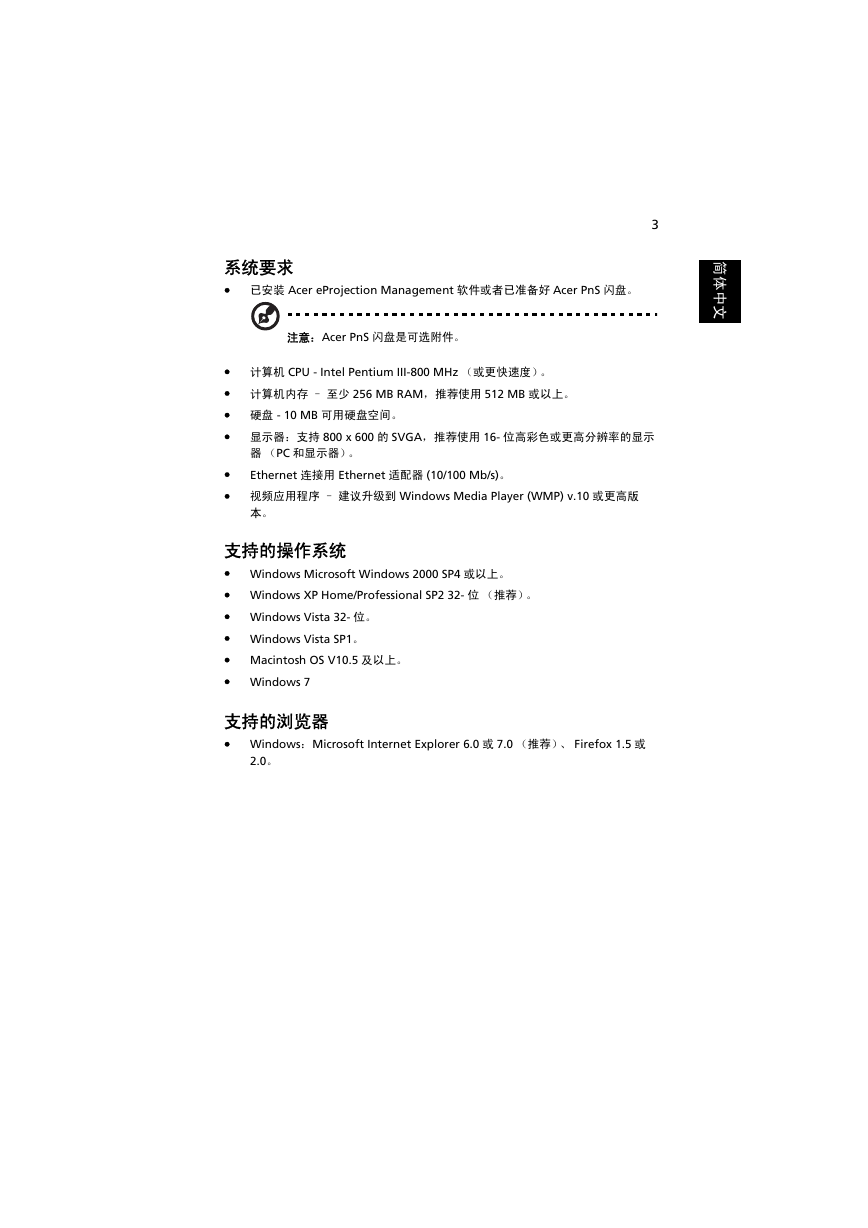

系统要求 • 已安装 Acer eProjection Management 软件或者已准备好 Acer PnS 闪盘。 3 简体中文注意：Acer PnS 闪盘是可选附件。 • 计算机 CPU - Intel Pentium III-800 MHz （或更快速度）。 • 计算机内存 – 至少 256 MB RAM，推荐使用 512 MB 或以上。 • 硬盘 - 10 MB 可用硬盘空间。 • 显示器：支持 800 x 600 的 SVGA，推荐使用 16- 位高彩色或更高分辨率的显示器（PC 和显示器）。 Ethernet 连接用 Ethernet 适配器 (10/100 Mb/s)。 • • 视频应用程序 – 建议升级到 Windows Media Player (WMP) v.10 或更高版本。支持的操作系统 • Windows Microsoft Windows 2000 SP4 或以上。 • Windows XP Home/Professional SP2 32- 位（推荐）。 • Windows Vista 32- 位。 • Windows Vista SP1。 • Macintosh OS V10.5 及以上。 • Windows 7 支持的浏览器 • Windows：Microsoft Internet Explorer 6.0 或 7.0 （推荐）、 Firefox 1.5 或 2.0。

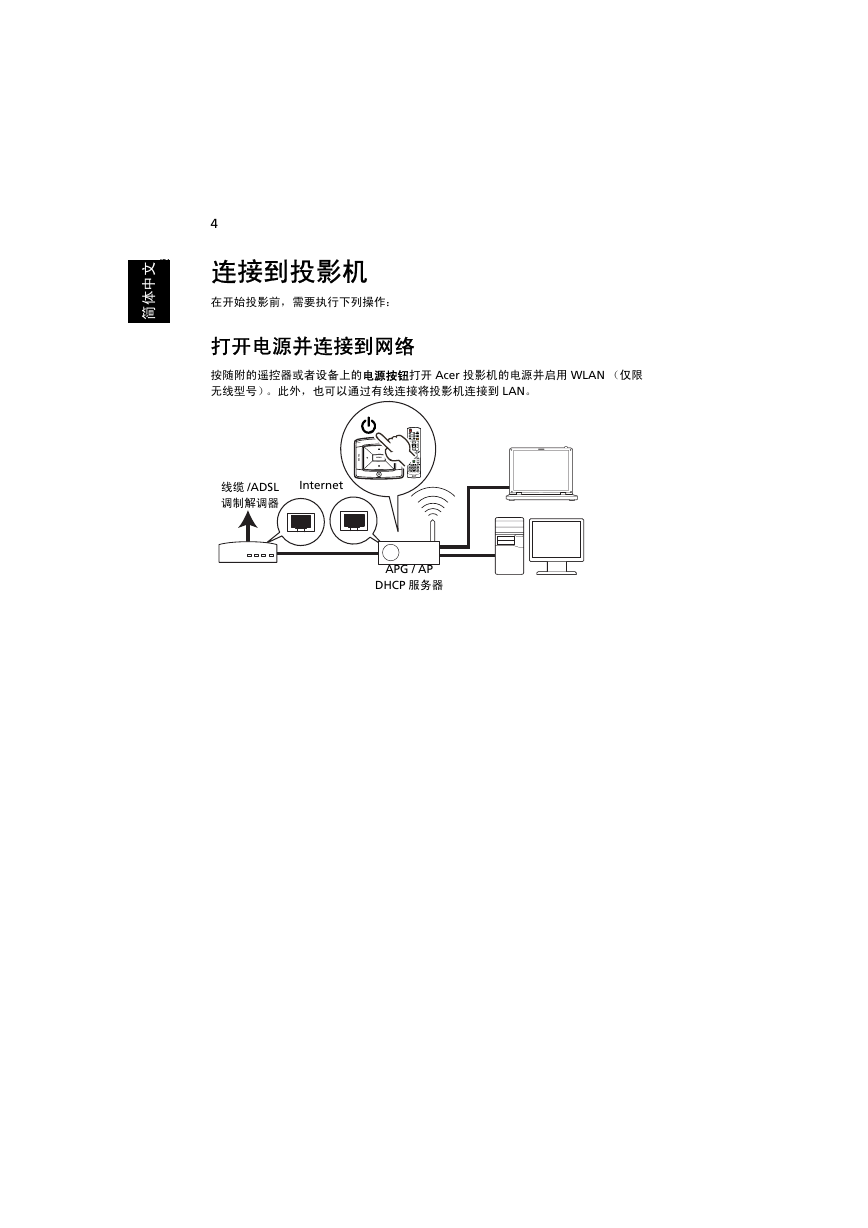

4 文中体简恅连接到投影机笢极潠在开始投影前，需要执行下列操作：打开电源并连接到网络按随附的遥控器或者设备上的电源按钮打开 Acer 投影机的电源并启用 WLAN （仅限无线型号）。此外，也可以通过有线连接将投影机连接到 LAN。 LAMP C N Y S E R TEMP S O U R C E MENU 线缆 /ADSL 调制解调器 Internet APG / AP DHCP 服务器

检查开机画面上的信息记录开机画面上的重要信息。开机画面包括下列项目：投影机 ID、 Acer 徽标、网络信息和使用说明。简体中文 5 投影机 ID （仅当存在时显示）除非管理员在 Acer eProjection Management 的 Configure （配置）标签中启用此选项，否则开机画面左上角不会显示 4 位的数字。 4 位数字是随机产生的，用于表示投影机的 ID。有关的详细信息，请参见第 25 页的投影机 ID 。投影机名称 (SSID) 管理员可以在 Acer eProjection Management 的 Configure （配置）标签中添加投影机名称和初始服务集 ID (SSID)。有关的详细信息，请参见第 26 页的网络设置。服务器 IP 服务器 IP 是指投影机在连接到有线或无线网络时所使用的 IP 地址。对于一般的无线和有线连接，通常是 192.168.100.10。服务器 IP 由启用了 DHCP 的有线网络指派。有关的详细信息，请参见第 26 页的网络设置。安全：（无、 WEP、 WPA-PSK、 WPA2-PSK）有线等效私密或无线加密协议 (WEP) 是用于保护无线网络安全的一种协议。它是 IEEE 802.11 无线网络标准的一部分。 WPA-PSK （Wi-Fi 保护访问 – 预共享密钥）和 WPA2-PSK 是安全级别更高的其它单独加密方法。此选项由管理员在 Acer

6 文中体简恅笢极潠 eProjection Management 的 Configure ( 配置 ) 标签中启用。有关的详细信息，请参见第 27 页的安全设置。注意：只有无线型号需要投影机名称 (SSID) 和安全设置。注意：当在投影机 OSD 中将 LAN/WiFi 从关闭改成开启时，请将投影机输入源切换至 “LAN/WiFi”。您可以使用键盘或遥控器将投影机输入源调整至 “LAN/WiFi”。按照开机画面上的使用说明进行连接和投影 1 检查开机画面上的投影机 ID、投影机名称， SSID、服务器 IP 和安全选项。当启用了安全时，让您的管理员设置安全密钥。 2 启用您的 WLAN，然后选择标记着 AcerProjector 或 AcerProjectorXXXX 的接入点以建立无线连接。将投影机连接到您的 LAN 以建立有线连接。 Internet 注意：只有无线型号需要执行步骤 2。

3 打开 Internet 浏览器（见注意）。单击欢迎页面上的 Download Acer eProjection Management （下载 Acer eProjection Management），然后单击 Run ( 运行）以启动 Welcome to the Acer Projector Gateway Setup Wizard ( 欢迎使用 Acer 投影机网关设置向导 )。安装将自动进行。确保安装过程执行完毕。简体中文 7 注意：如果看不到欢迎页面或者无法连接到有线网络，请在浏览器的地址栏中输入 Server IP （服务器 IP 地址）（开机画面上 Acer 徽标下面列出的第二项）。注意：为安装软件，应确保您拥有计算机的管理员权限。注意：如果出现任何安全警告，请单击 OK( 确定 ) 以继续执行安装过程。注意：安装完毕时，会在桌面上创建 Acer eProjection Management 快捷方式。注意：您也可以将具有 Windows 自动运行功能的可选 Acer PnS 闪盘插入系统的 USB 端口。它适合供来访者使用。

8 文中体简恅笢极潠注意：如果您的 PC 不能执行 PnS 闪盘自动运行功能，请手动执行 PnS 闪盘中的 AcerProjectorGatewayW5.exe。 l e s s P r o je ct or Ga te w a y r e W i 注意：您可以利用 Make PnS Token （制作 PnS 闪盘）按钮从光盘自行制作 PnS 闪盘。 Acer PnS 闪盘对于 P7200i/P5271i 是默认附件。 4 Acer eProjection Management 自动执行，并弹出如下所示的窗口以搜索您的 Acer 投影机。注意：确保您的个人防火墙不会阻止 Acer eProjection Management 应用程序。
