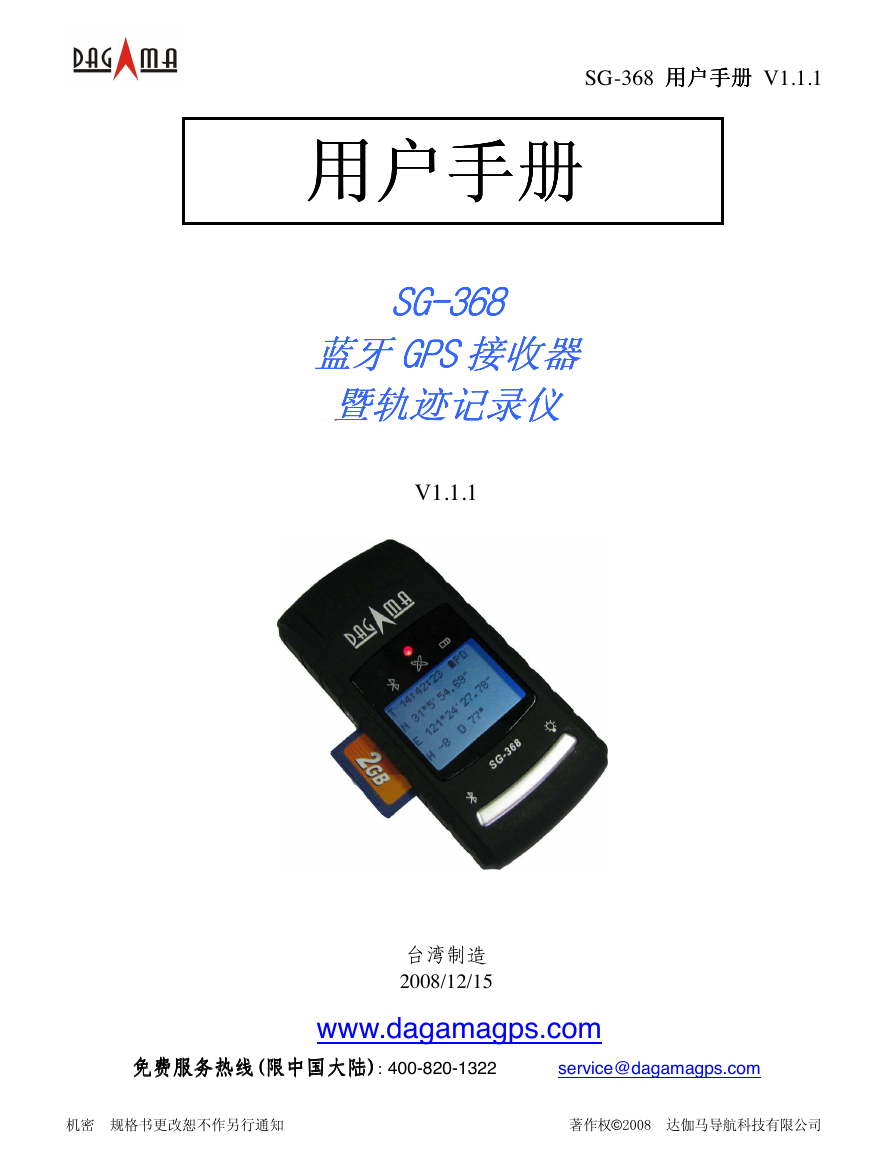

SG-368 用户手册用户手册 V1.1.1 用户手册用户手册用户手册用户手册用户手册用户手册 SG-36SG-36SG-36SG-368888 蓝牙蓝牙蓝牙蓝牙GPSGPSGPSGPS接收器接收器接收器接收器暨轨迹记录仪暨轨迹记录仪暨轨迹记录仪暨轨迹记录仪 V1.1.1 台湾制造 2008/12/15 www.dagamagps.com 免费服务热线((((限中国大陆免费服务热线限中国大陆)))): 400-820-1322 限中国大陆免费服务热线免费服务热线限中国大陆 service@dagamagps.com 机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司

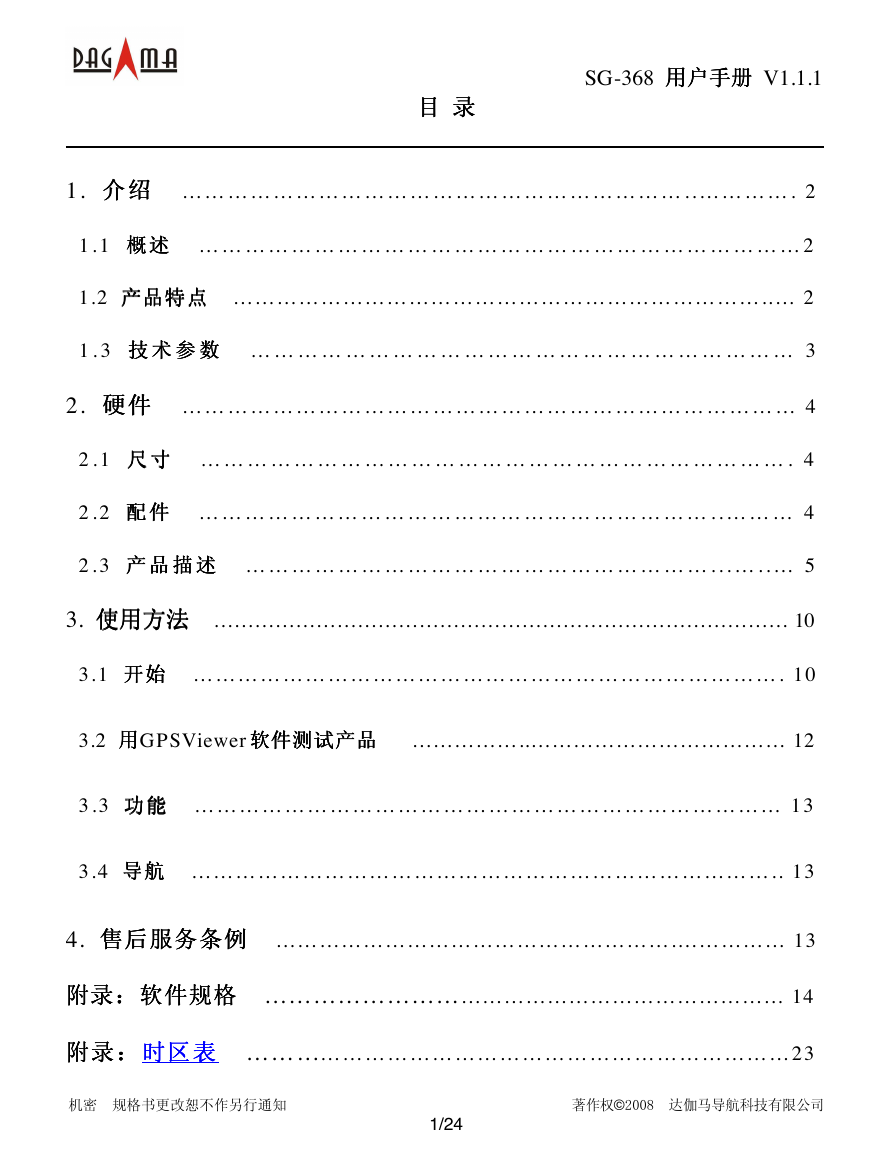

SG-368 用户手册用户手册 V1.1.1 用户手册用户手册目目目目录录录录 1. 介绍介绍介绍介绍 …… … … … … … … … … … … … … … … … … … … … … .. …… … … . 2 1 . 1 概述概述概述概述 … … … … … … … … … … … … … … … … … … … … … … … … … … 2 1.2 产品特点产品特点 ………………………………………………………………..… 2 产品特点产品特点 1 . 3 技术参数技术参数 … … … … … … … … … … … … … … … … … … … … … … … 3 技术参数技术参数 2. 硬件硬件硬件硬件 …… … … … … … … … … … … … … … … … … … … … … … … … … … 4 2 . 1 尺寸尺寸尺寸尺寸 … … … … … … … … … … … … … … … … … … … … … … … … … . 4 2 . 2 配件配件配件配件 … … … … … … … … … … … … … … … … … … … … … … . . … … … 4 2 . 3 产品描述产品描述 … … … … … … … … … … … … … … … … … … … … . . . … . . … 5 产品描述产品描述 3. 使用方法使用方法 ………………………………………………………………………… 10 使用方法使用方法 3.1 开始开始开始开始 …………………………………………………………………… . 10 3.2 用用用用GPSViewer软件测试产品软件测试产品 ……………..……………………………… 12 软件测试产品软件测试产品 3 .3 功能功能功能功能 ………… …… …… …… … … …… …… …… …… …… … … …… 13 3.4 导航导航导航导航 …………………………………………………………………….. 13 4. 售后服务条例售后服务条例 ……………………………………………….…………… 13 售后服务条例售后服务条例软件规格 …………………………………………………………… 14 附录附录附录附录：：：：软件规格软件规格软件规格附录附录附录附录：：：：时区表时区表时区表时区表 ……... ……………………………………………… ……… 23 机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 1/24

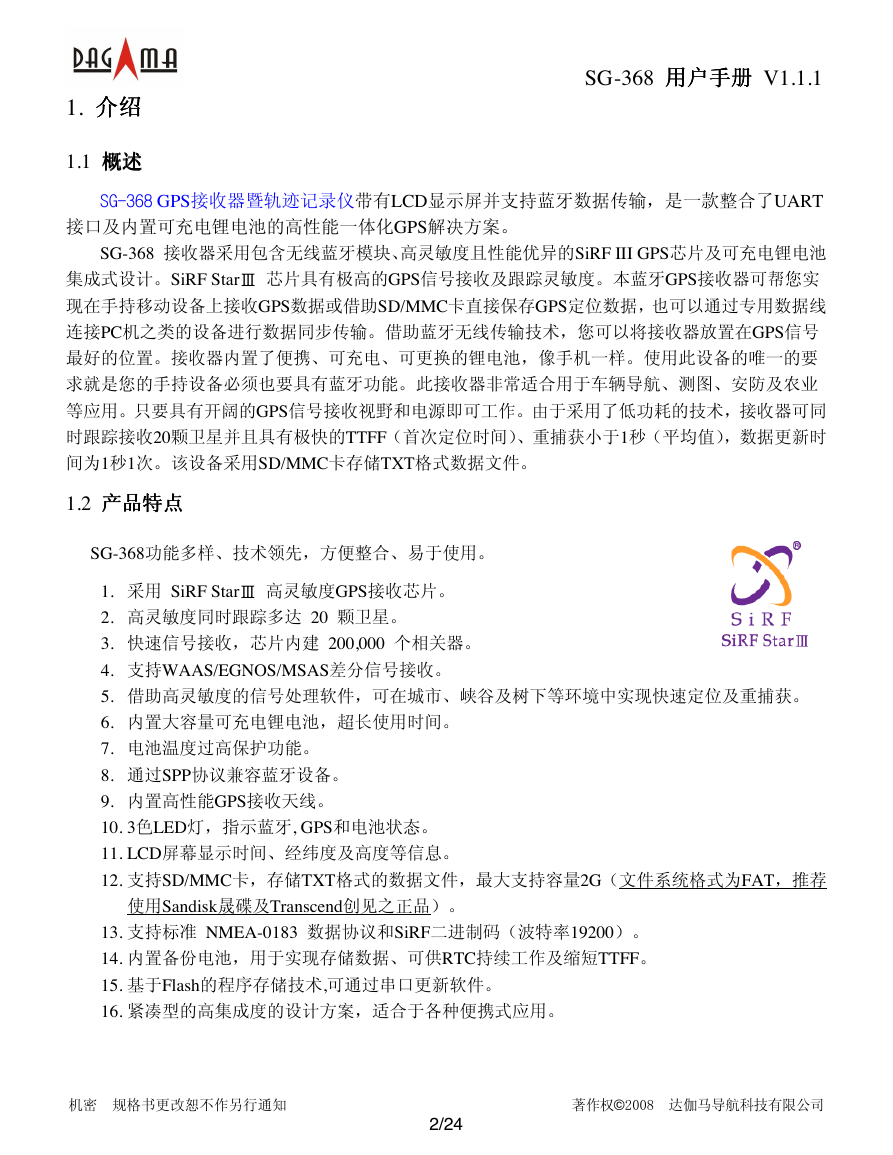

SG-368 用户手册用户手册 V1.1.1 用户手册用户手册 1. 介绍介绍介绍介绍 1.1 概述概述概述概述 SG-368 GPS接收器暨轨迹记录仪带有LCD显示屏并支持蓝牙数据传输，是一款整合了UART 接口及内置可充电锂电池的高性能一体化GPS解决方案。 SG-368 接收器采用包含无线蓝牙模块、高灵敏度且性能优异的SiRF III GPS芯片及可充电锂电池集成式设计。SiRF StarⅢ 芯片具有极高的GPS信号接收及跟踪灵敏度。本蓝牙GPS接收器可帮您实现在手持移动设备上接收GPS数据或借助SD/MMC卡直接保存GPS定位数据，也可以通过专用数据线连接PC机之类的设备进行数据同步传输。借助蓝牙无线传输技术，您可以将接收器放置在GPS信号最好的位置。接收器内置了便携、可充电、可更换的锂电池，像手机一样。使用此设备的唯一的要求就是您的手持设备必须也要具有蓝牙功能。此接收器非常适合用于车辆导航、测图、安防及农业等应用。只要具有开阔的GPS信号接收视野和电源即可工作。由于采用了低功耗的技术，接收器可同时跟踪接收20颗卫星并且具有极快的TTFF（首次定位时间）、重捕获小于1秒（平均值），数据更新时间为1秒1次。该设备采用SD/MMC卡存储TXT格式数据文件。 1.2 产品特点产品特点产品特点产品特点 SG-368功能多样、技术领先，方便整合、易于使用。 1. 采用 SiRF StarⅢ 高灵敏度GPS接收芯片。 2. 高灵敏度同时跟踪多达 20 颗卫星。 3. 快速信号接收，芯片内建 200,000 个相关器。 4. 支持WAAS/EGNOS/MSAS差分信号接收。 5. 借助高灵敏度的信号处理软件，可在城市、峡谷及树下等环境中实现快速定位及重捕获。 6. 内置大容量可充电锂电池，超长使用时间。 7. 电池温度过高保护功能。 8. 通过SPP协议兼容蓝牙设备。 9. 内置高性能GPS接收天线。 10. 3色LED灯，指示蓝牙, GPS和电池状态。 11. LCD屏幕显示时间、经纬度及高度等信息。 12. 支持SD/MMC卡，存储TXT格式的数据文件，最大支持容量2G（文件系统格式为FAT，推荐使用Sandisk晟碟及Transcend创见之正品）。 13. 支持标准 NMEA-0183 数据协议和SiRF二进制码（波特率19200）。 14. 内置备份电池，用于实现存储数据、可供RTC持续工作及缩短TTFF。 15. 基于Flash的程序存储技术,可通过串口更新软件。 16. 紧凑型的高集成度的设计方案，适合于各种便携式应用。机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 2/24

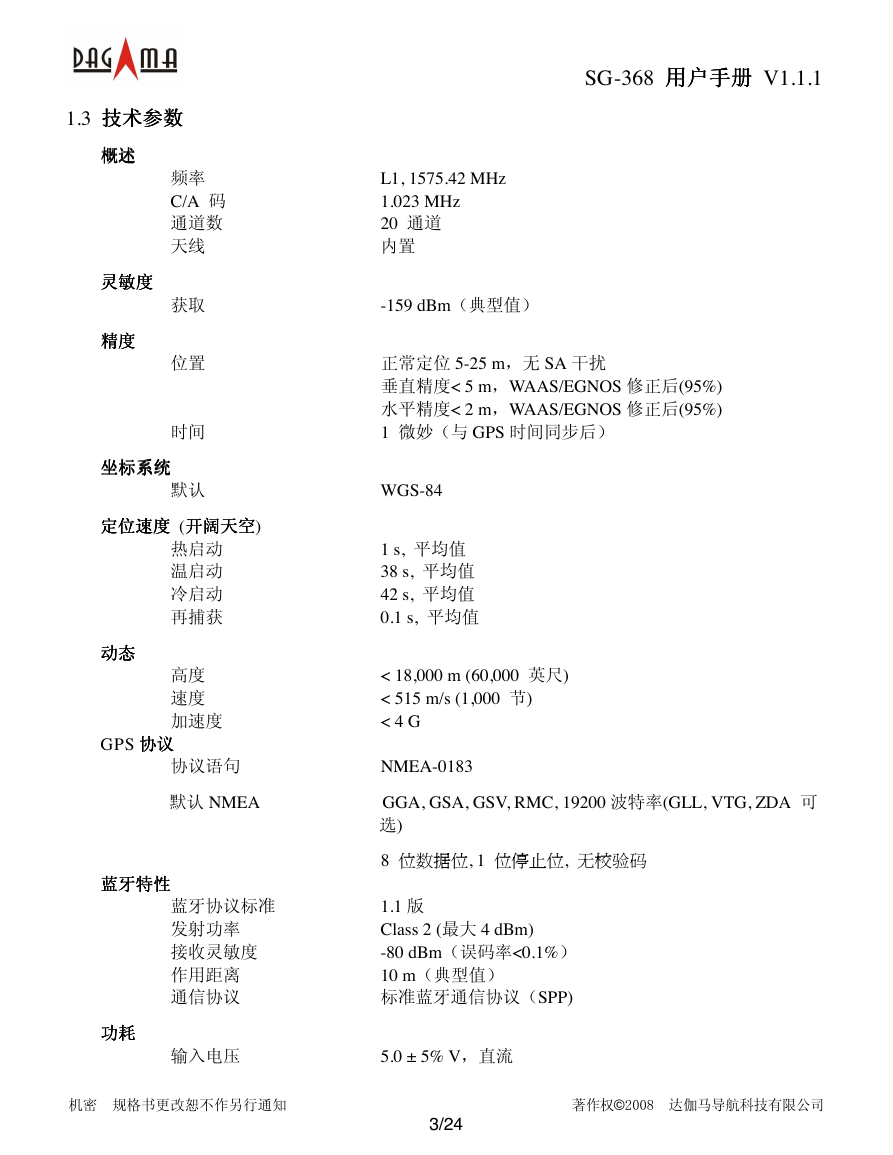

1.3 技术参数技术参数技术参数技术参数概述概述概述概述灵敏度灵敏度灵敏度灵敏度精度精度精度精度频率 C/A 码通道数天线获取位置时间坐标系统坐标系统坐标系统坐标系统默认定位速度 (开阔天空开阔天空) 定位速度定位速度定位速度开阔天空开阔天空热启动温启动冷启动再捕获高度速度加速度动态动态动态动态 GPS 协议协议协议协议协议语句默认 NMEA 蓝牙特性蓝牙特性蓝牙特性蓝牙特性蓝牙协议标准发射功率接收灵敏度作用距离通信协议 SG-368 用户手册用户手册 V1.1.1 用户手册用户手册 L1, 1575.42 MHz 1.023 MHz 20 通道内置 -159 dBm（典型值）正常定位 5-25 m，无 SA 干扰垂直精度< 5 m，WAAS/EGNOS 修正后(95%) 水平精度< 2 m，WAAS/EGNOS 修正后(95%) 1 微妙（与 GPS 时间同步后） WGS-84 1 s, 平均值 38 s, 平均值 42 s, 平均值 0.1 s, 平均值 < 18,000 m (60,000 英尺) < 515 m/s (1,000 节) < 4 G NMEA-0183 GGA, GSA, GSV, RMC, 19200 波特率(GLL, VTG, ZDA 可选) 8 位数据位, 1 位停止位, 无校验码 1.1 版 Class 2 (最大 4 dBm) -80 dBm（误码率<0.1%） 10 m（典型值）标准蓝牙通信协议（SPP) 功耗功耗功耗功耗输入电压 5.0 ± 5% V，直流机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 3/24

75mA（正常模式下平均值） SG-368 用户手册用户手册 V1.1.1 用户手册用户手册大容量可充电、可更换锂电池（充电电压：5V DC） 2.5 小时（典型值） 12 小时（充满电、连续跟踪工作模式） -10 oC ~ +60 oC -20 oC ~ +70 oC 0 oC ~ +45 oC 5% ~ 95%, 无冷凝 97.6 mm (长) x 45.8 mm (宽) x 23.5 mm (高) <70 g (Battery & SD Card not included) 电池电池电池电池工作电流电源充电时间工作时间环境特性环境特性环境特性环境特性工作温度存储温度充电温度工作湿度尺寸尺寸尺寸尺寸重量重量重量重量 2. 硬件硬件硬件硬件 2.1 尺寸尺寸尺寸尺寸该接收器尺寸为： 97.6 mm (长长长长) x 45.8 mm (宽宽宽宽) x 23.5 mm (高高高高) 2.2 配件配件配件配件 1, 一块大容量可充电锂电池 2, 一个车载点烟器电源适配器 3, 一个室内交流电电源适配器 4, 一根 USB 电缆线 5, 数据通讯专用 USB 电缆线（可选） 6, 保修卡 7, 测试软件及使用手册 CD 机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 4/24

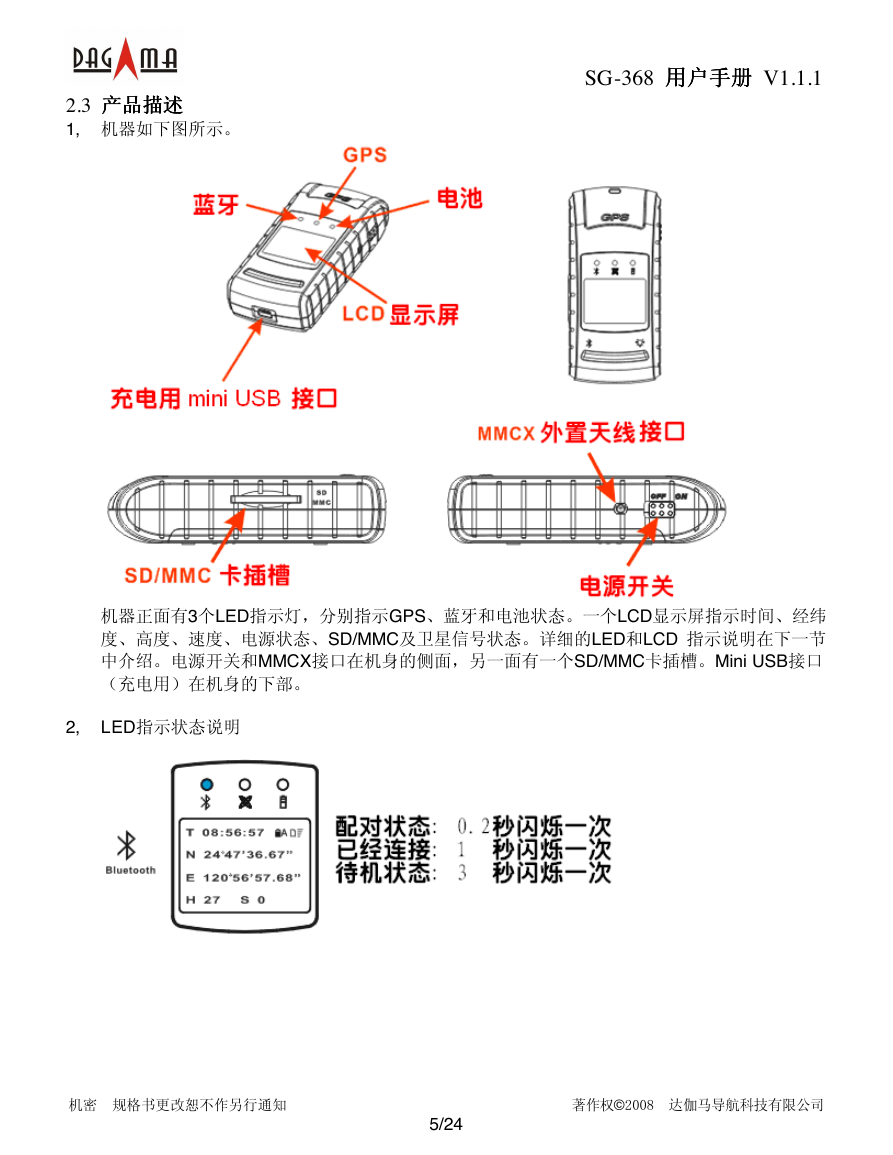

2.3 产品描述产品描述产品描述产品描述 1, 机器如下图所示。 SG-368 用户手册用户手册 V1.1.1 用户手册用户手册机器正面有3个LED指示灯，分别指示GPS、蓝牙和电池状态。一个LCD显示屏指示时间、经纬度、高度、速度、电源状态、SD/MMC及卫星信号状态。详细的LED和LCD 指示说明在下一节中介绍。电源开关和MMCX接口在机身的侧面，另一面有一个SD/MMC卡插槽。Mini USB接口（充电用）在机身的下部。 2, LED指示状态说明机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 5/24

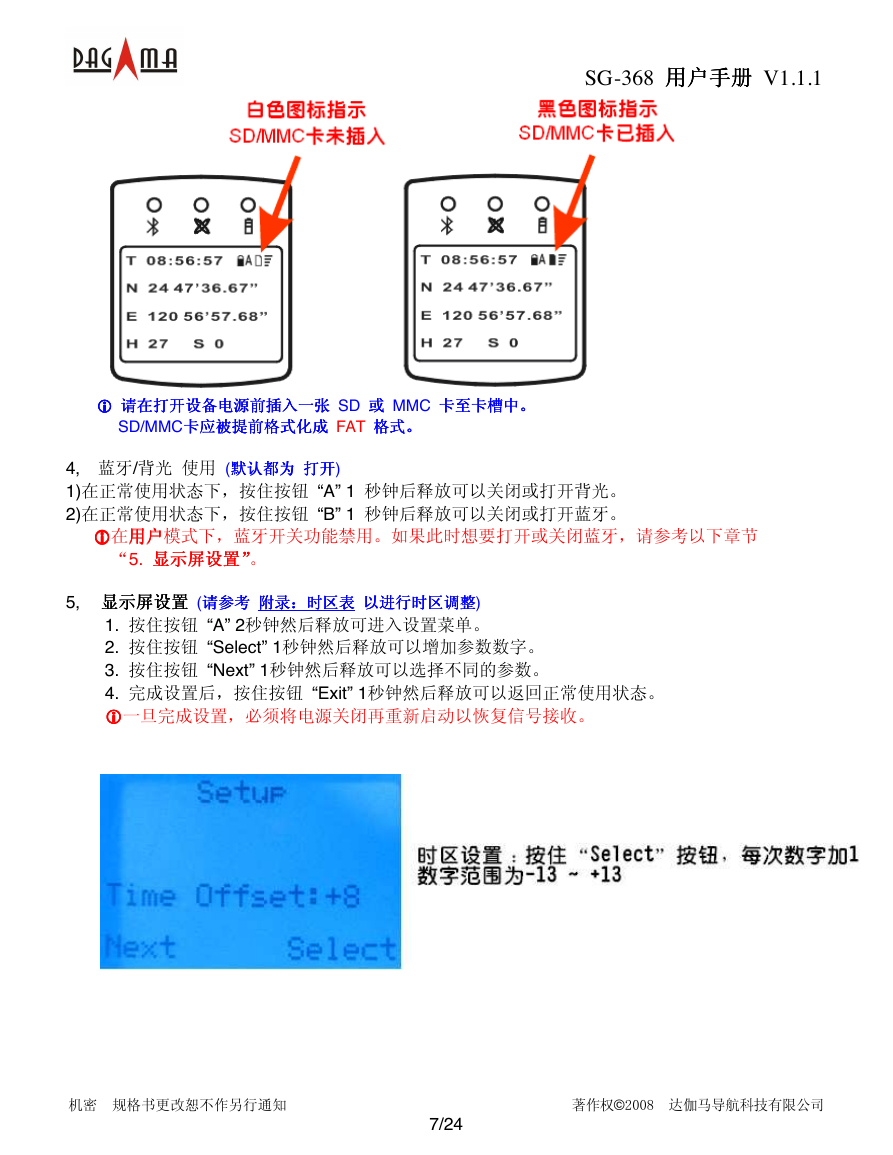

SG-368 用户手册用户手册 V1.1.1 用户手册用户手册请在打开设备电源前插入一张 SD 或或或或 MMC 卡至卡槽中请在打开设备电源前插入一张卡至卡槽中。。。。卡至卡槽中请在打开设备电源前插入一张请在打开设备电源前插入一张卡至卡槽中 SD/MMC卡应被提前格式化成卡应被提前格式化成 FAT 格式格式格式格式。。。。卡应被提前格式化成卡应被提前格式化成 4, 蓝牙/背光使用 (默认都为默认都为打开打开打开打开) 默认都为默认都为 1)在正常使用状态下，按住按钮 “A” 1 秒钟后释放可以关闭或打开背光。 2)在正常使用状态下，按住按钮 “B” 1 秒钟后释放可以关闭或打开蓝牙。在用户用户用户用户模式下，蓝牙开关功能禁用。如果此时想要打开或关闭蓝牙，请参考以下章节 “5. 显示屏设置显示屏设置””””。显示屏设置显示屏设置 5, 显示屏设置显示屏设置 (请参考请参考请参考请参考附录附录附录附录：：：：时区表时区表时区表时区表以进行时区调整以进行时区调整) 显示屏设置显示屏设置以进行时区调整以进行时区调整 1. 按住按钮 “A” 2秒钟然后释放可进入设置菜单。 2. 按住按钮 “Select” 1秒钟然后释放可以增加参数数字。 3. 按住按钮 “Next” 1秒钟然后释放可以选择不同的参数。 4. 完成设置后，按住按钮 “Exit” 1秒钟然后释放可以返回正常使用状态。一旦完成设置，必须将电源关闭再重新启动以恢复信号接收。机密规格书更改恕不作另行通知著作权©2008 达伽马导航科技有限公司 7/24
