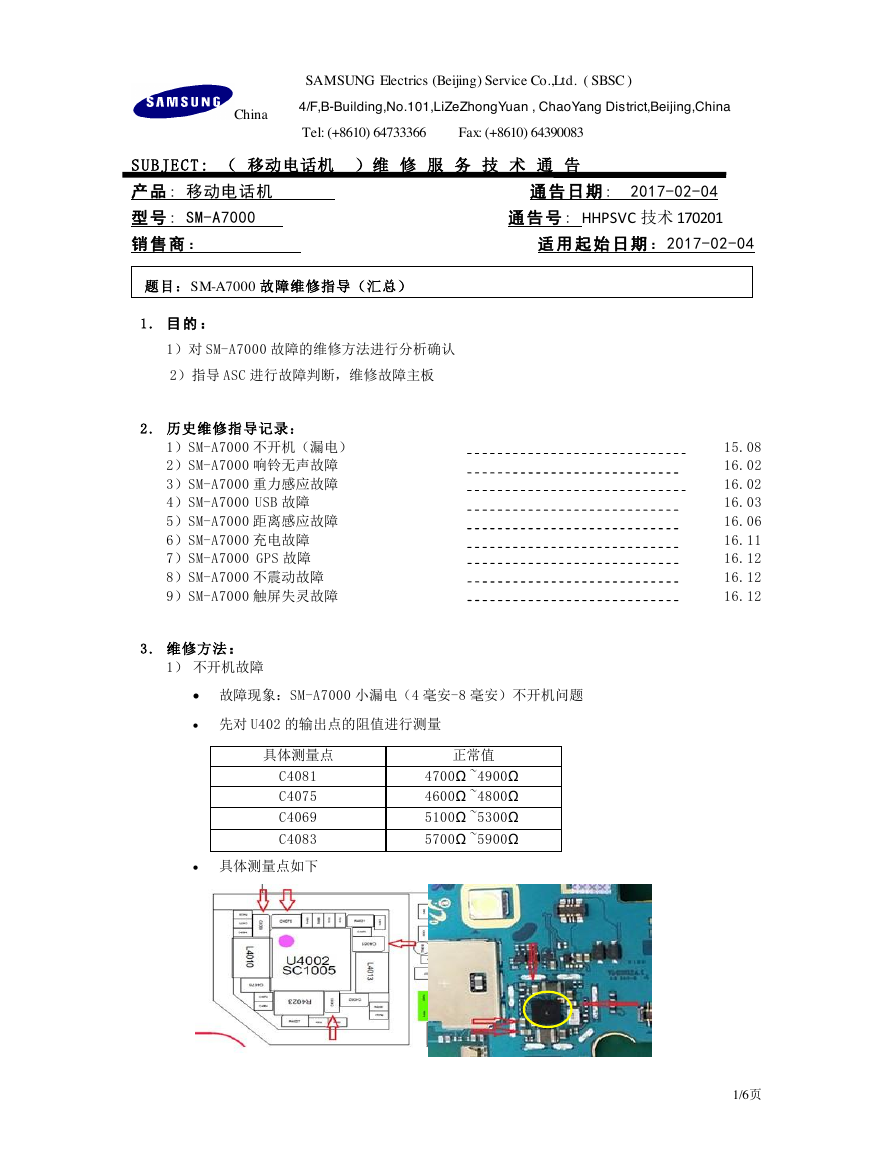

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （移动电话机）维修服务技术通告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产品 : 移动电话机通告日期 : 2017-02-04 型号 : SM-A7000 销售商：适用起始日期：2017-02-04 通告号 : HHPSVC 技术 170201 题目：SM-A7000 故障维修指导（汇总） 1 . 目的： 1）对 SM-A7000 故障的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 历史维修指导记录： 1）SM-A7000 不开机（漏电） 15.08 2）SM-A7000 响铃无声故障 16.02 3）SM-A7000 重力感应故障 16.02 4）SM-A7000 USB 故障 16.03 5）SM-A7000 距离感应故障 16.06 6）SM-A7000 充电故障 16.11 7）SM-A7000 GPS 故障 16.12 8）SM-A7000 不震动故障 16.12 9）SM-A7000 触屏失灵故障 16.12 3 . 维修方法： 1）不开机故障  故障现象：SM-A7000 小漏电（4 毫安-8 毫安）不开机问题  先对 U402 的输出点的阻值进行测量具体测量点 C4081 C4075 C4069 C4083  具体测量点如下正常值 4700Ω ~4900Ω 4600Ω ~4800Ω 5100Ω ~5300Ω 5700Ω ~5900Ω 1/6页

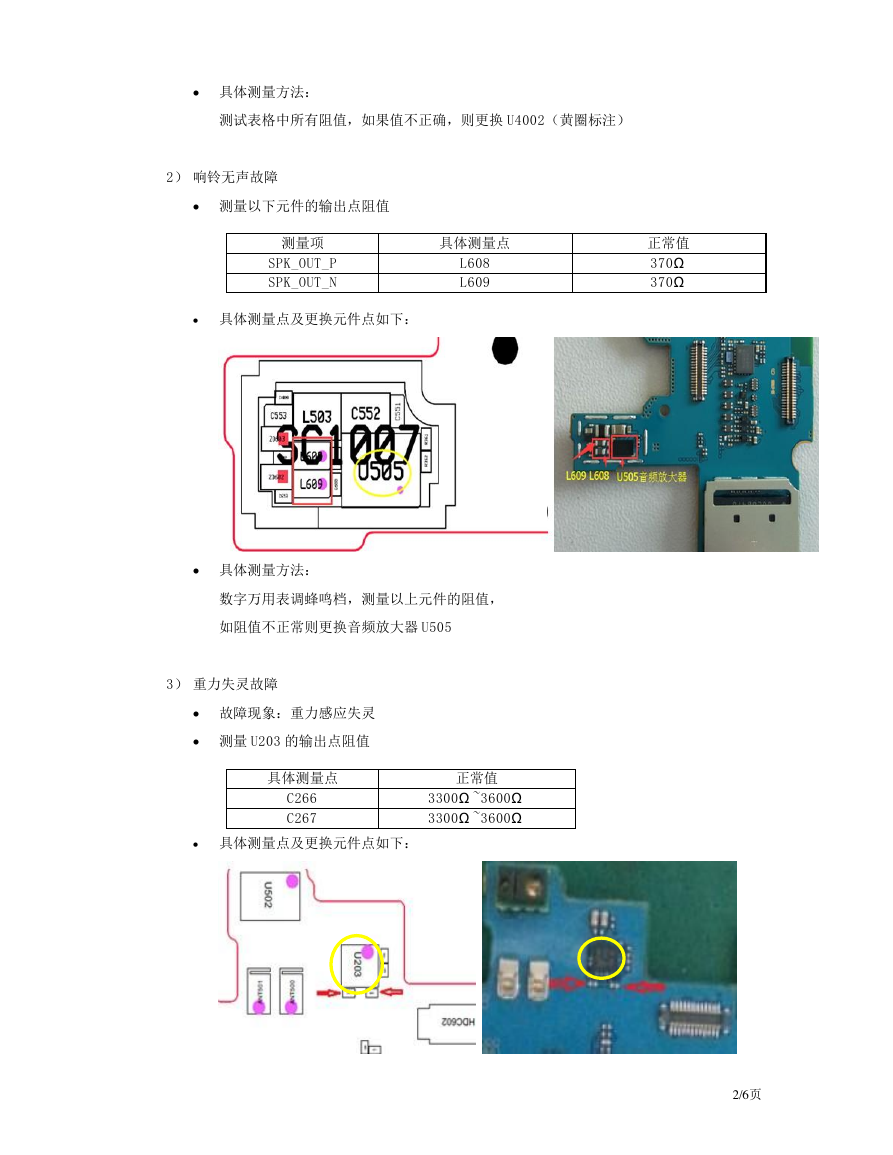

 具体测量方法：测试表格中所有阻值，如果值不正确，则更换 U4002（黄圈标注） 2）响铃无声故障  测量以下元件的输出点阻值测量项 SPK_OUT_P SPK_OUT_N  具体测量点及更换元件点如下：具体测量点 L608 L609 正常值 370Ω 370Ω  具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，如阻值不正常则更换音频放大器 U505 3）重力失灵故障  故障现象：重力感应失灵  测量 U203 的输出点阻值具体测量点 C266 C267 正常值 3300Ω ~3600Ω 3300Ω ~3600Ω  具体测量点及更换元件点如下： 2/6页

 具体测量方法：数字万用表调蜂鸣档，测量以上电容的阻值，如阻值不正常则更换 U203（黄框标注) 4） USB 故障  故障现象：无法连接电脑。电脑提示无法识别的 USB。（排除尾插组件问题）  测量以下元件的的对地阻值：测量项 USB_DP/USB_DM 具体测量点 F401 正常值 1400Ω 左右  具体测量点及更换元件点如下：  万用表调蜂鸣档，测量 F401 的 4 个引脚阻值（4 个引脚阻值一致）如测量 F401 任意一个引脚阻值不正常、则更换 F401。资材编码：2901-001635 5）距离感应故障  故障现象：距离感应故障，打电话屏幕长亮不灭  测量以下元件的的对地阻值：测量项 VDD_SENSOR_2.85V 具体测量点 C538 C537 正常值 480Ω 450Ω  具体测量点及更换元件点如下： 3/6页

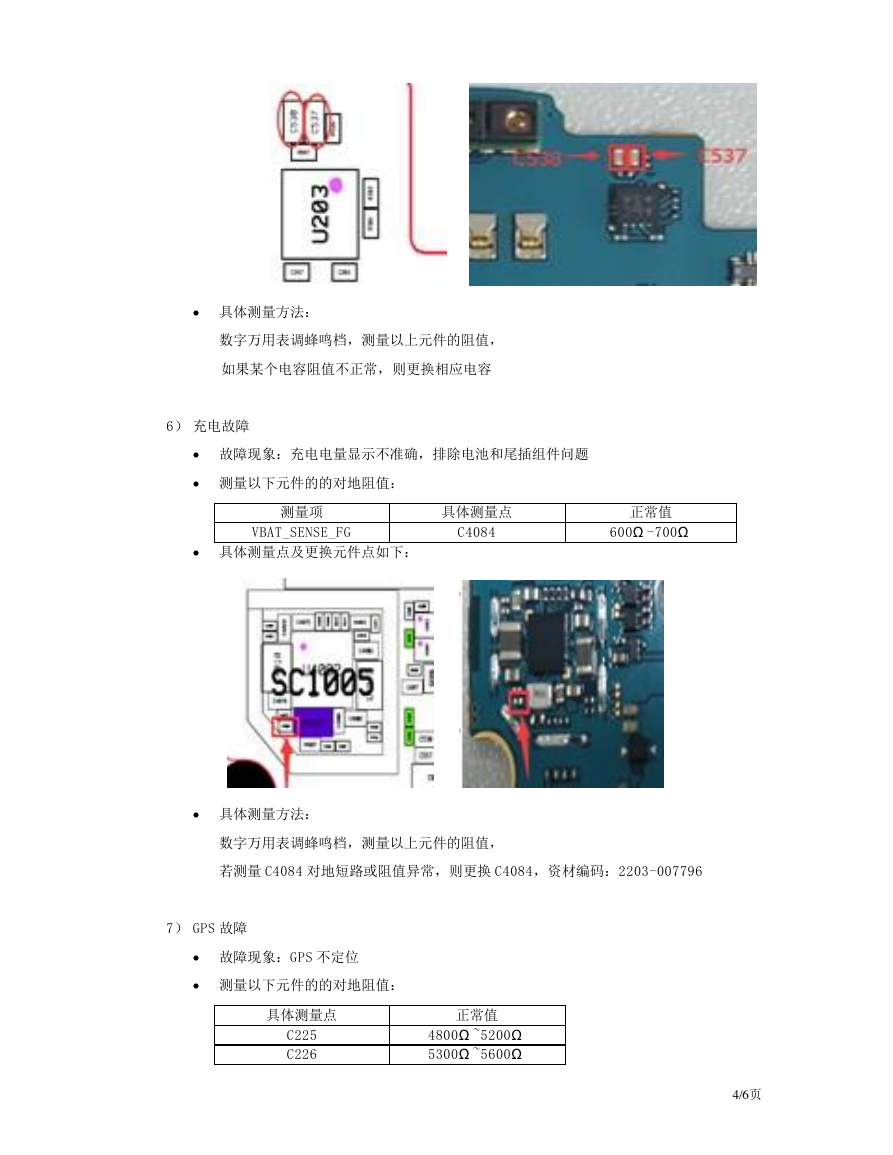

 具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，如果某个电容阻值不正常，则更换相应电容 6）充电故障  故障现象：充电电量显示不准确，排除电池和尾插组件问题  测量以下元件的的对地阻值：测量项 VBAT_SENSE_FG 具体测量点 C4084 正常值 600Ω -700Ω  具体测量点及更换元件点如下：  具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，若测量 C4084 对地短路或阻值异常，则更换 C4084，资材编码：2203-007796 7） GPS 故障  故障现象：GPS 不定位  测量以下元件的的对地阻值：具体测量点 C225 C226 正常值 4800Ω ~5200Ω 5300Ω ~5600Ω 4/6页

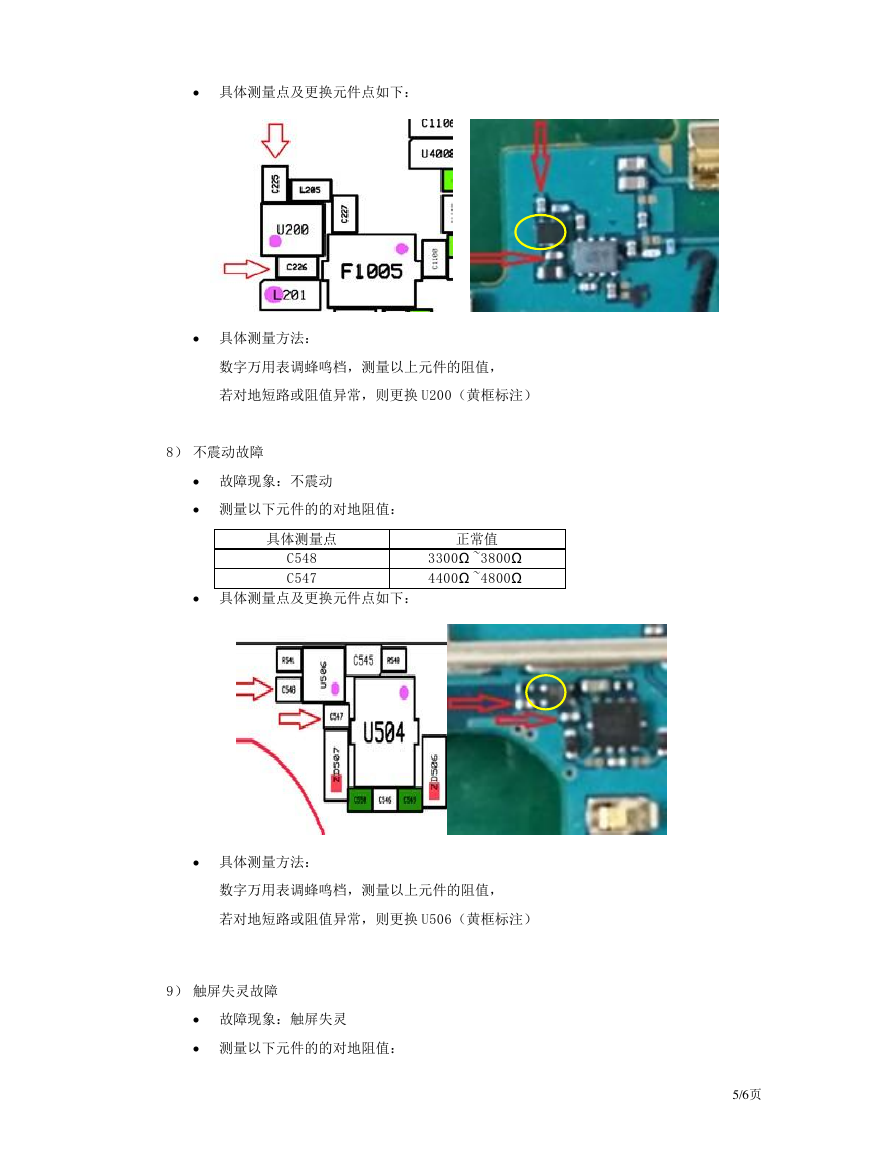

 具体测量点及更换元件点如下：  具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，若对地短路或阻值异常，则更换 U200（黄框标注） 8）不震动故障  故障现象：不震动  测量以下元件的的对地阻值：具体测量点 C548 C547 正常值 3300Ω ~3800Ω 4400Ω ~4800Ω  具体测量点及更换元件点如下：  具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，若对地短路或阻值异常，则更换 U506（黄框标注） 9）触屏失灵故障  故障现象：触屏失灵  测量以下元件的的对地阻值： 5/6页

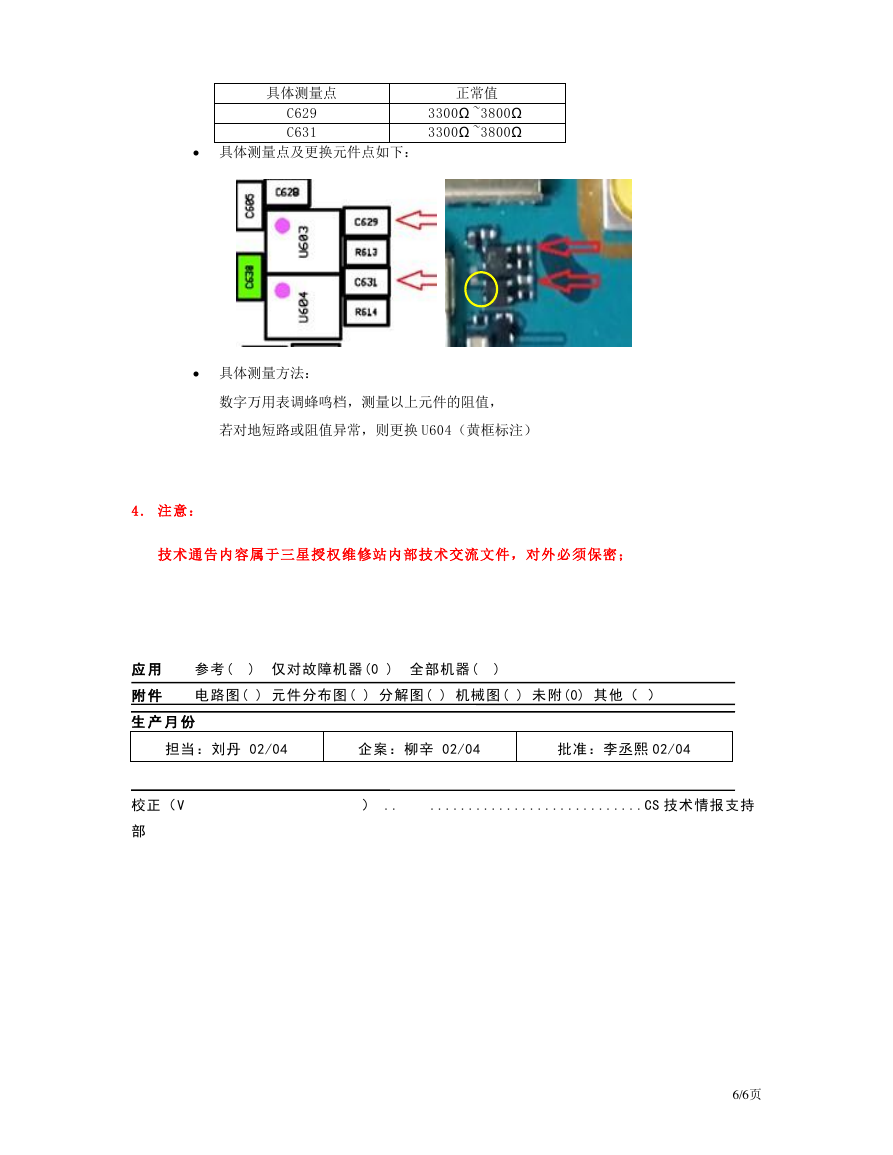

具体测量点 C629 C631 正常值 3300Ω ~3800Ω 3300Ω ~3800Ω  具体测量点及更换元件点如下：  具体测量方法：数字万用表调蜂鸣档，测量以上元件的阻值，若对地短路或阻值异常，则更换 U604（黄框标注） 4 . 注意：技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密；应用参考( ) 仅对故障机器(0 ) 全部机器( ) 附件电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（）生产月份担当：刘丹 02/04 企案：柳辛 02/04 批准：李丞熙 02/04 校正（V ） .. ............................CS 技术情报支持部 6/6页
