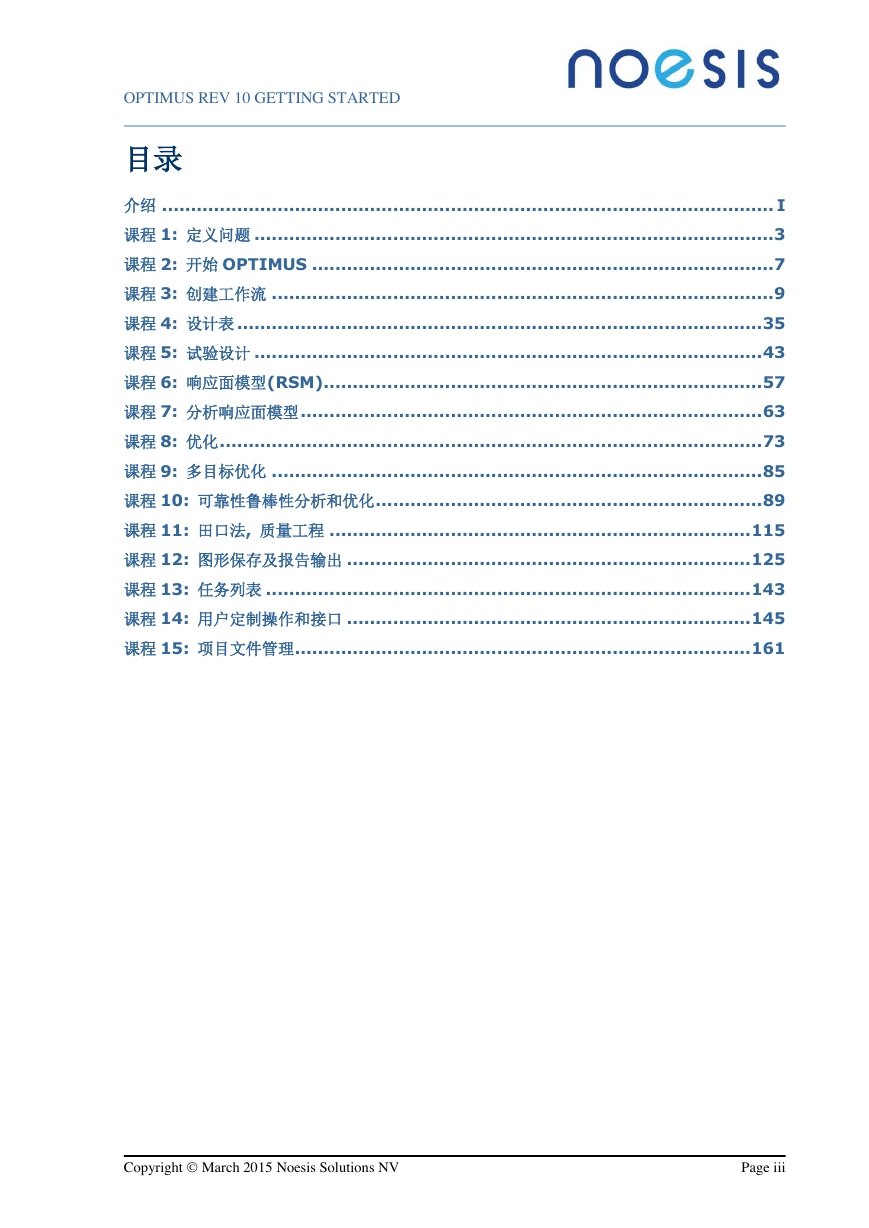

OPTIMUS REV 10 GETTING STARTED 目录介绍 .......................................................................................................... I 课程 1: 定义问题 .......................................................................................... 3 课程 2: 开始 OPTIMUS ................................................................................ 7 课程 3: 创建工作流 ....................................................................................... 9 课程 4: 设计表 ........................................................................................... 35 课程 5: 试验设计 ........................................................................................ 43 课程 6: 响应面模型(RSM) ............................................................................ 57 课程 7: 分析响应面模型 ................................................................................ 63 课程 8: 优化 .............................................................................................. 73 课程 9: 多目标优化 ..................................................................................... 85 课程 10: 可靠性鲁棒性分析和优化 ................................................................... 89 课程 11: 田口法, 质量工程 ......................................................................... 115 课程 12: 图形保存及报告输出 ...................................................................... 125 课程 13: 任务列表 .................................................................................... 143 课程 14: 用户定制操作和接口 ...................................................................... 145 课程 15: 项目文件管理 ............................................................................... 161 Copyright  March 2015 Noesis Solutions NV Page iii

介绍本教程介绍了如何使用 OPTIMUS 实现过程集成和多目标优化（PIDO）。教程将以一个完整的优化案例的演示，帮助您学习 OPTIMUS 的使用。以宾夕法尼亚州桥的二维桁架梁模型为例，演示如何使用 OPTIMUS。本教程的重点是关注软件的使用，对于优化方法、参数设置、设计变量的选择、约束和目标的选择涉及的较少。这些内容在用户手册、理论手册和培训材料中将有更详细的介绍。 Figure 1. 宾夕法尼亚州桥我们建议用户在开始操作前，先阅读用户手册的前四章内容（用户手册通过在线用户手册，或 OPTIMUS 安装路径下的 PDF 文档提供），用户可以通过这几章内容了解 OPTIMUS 的概况、基本功能和不同的使用环境。本教程不能代替使用培训，也不涉及 OPTIMUS 的理论背景。本教程旨在介绍如何使用 OPTIMUS 版本 10 的主要软件程序中如何开始使用。本教程假定 OPTIMUS 是完全安装的。如果您没有购买或租赁 OPTIMUS 所有模块，您将无法完成本教程的某些内容。

OPTIMUS REV 10 GETTING STARTED Page ii Copyright  March 2015 Noesis Solutions NV

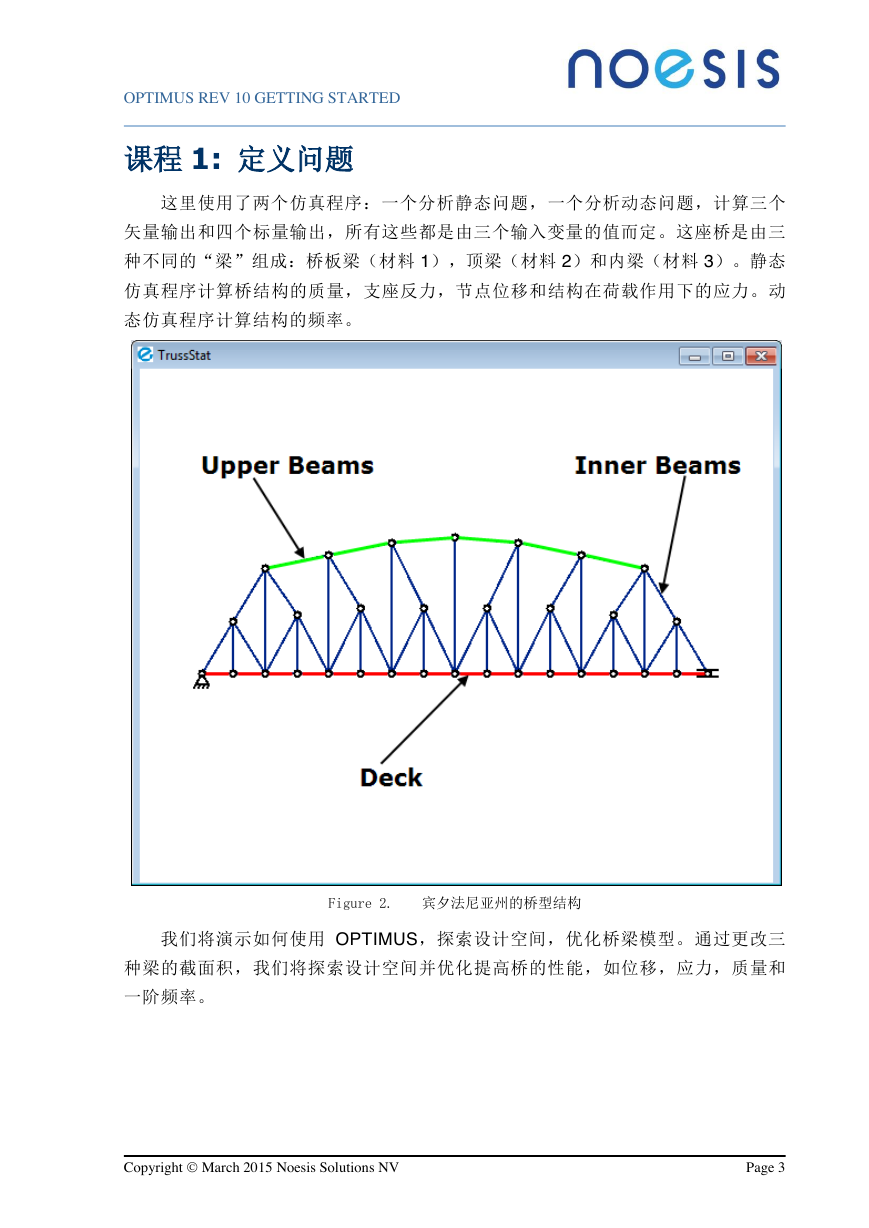

OPTIMUS REV 10 GETTING STARTED 课程 1: 定义问题这里使用了两个仿真程序：一个分析静态问题，一个分析动态问题，计算三个矢量输出和四个标量输出，所有这些都是由三个输入变量的值而定。这座桥是由三种不同的“梁”组成：桥板梁（材料 1），顶梁（材料 2）和内梁（材料 3）。静态仿真程序计算桥结构的质量，支座反力，节点位移和结构在荷载作用下的应力。动态仿真程序计算结构的频率。 Figure 2. 宾夕法尼亚州的桥型结构我们将演示如何使用 OPTIMUS，探索设计空间，优化桥梁模型。通过更改三种梁的截面积，我们将探索设计空间并优化提高桥的性能，如位移，应力，质量和一阶频率。 Copyright  March 2015 Noesis Solutions NV Page 3

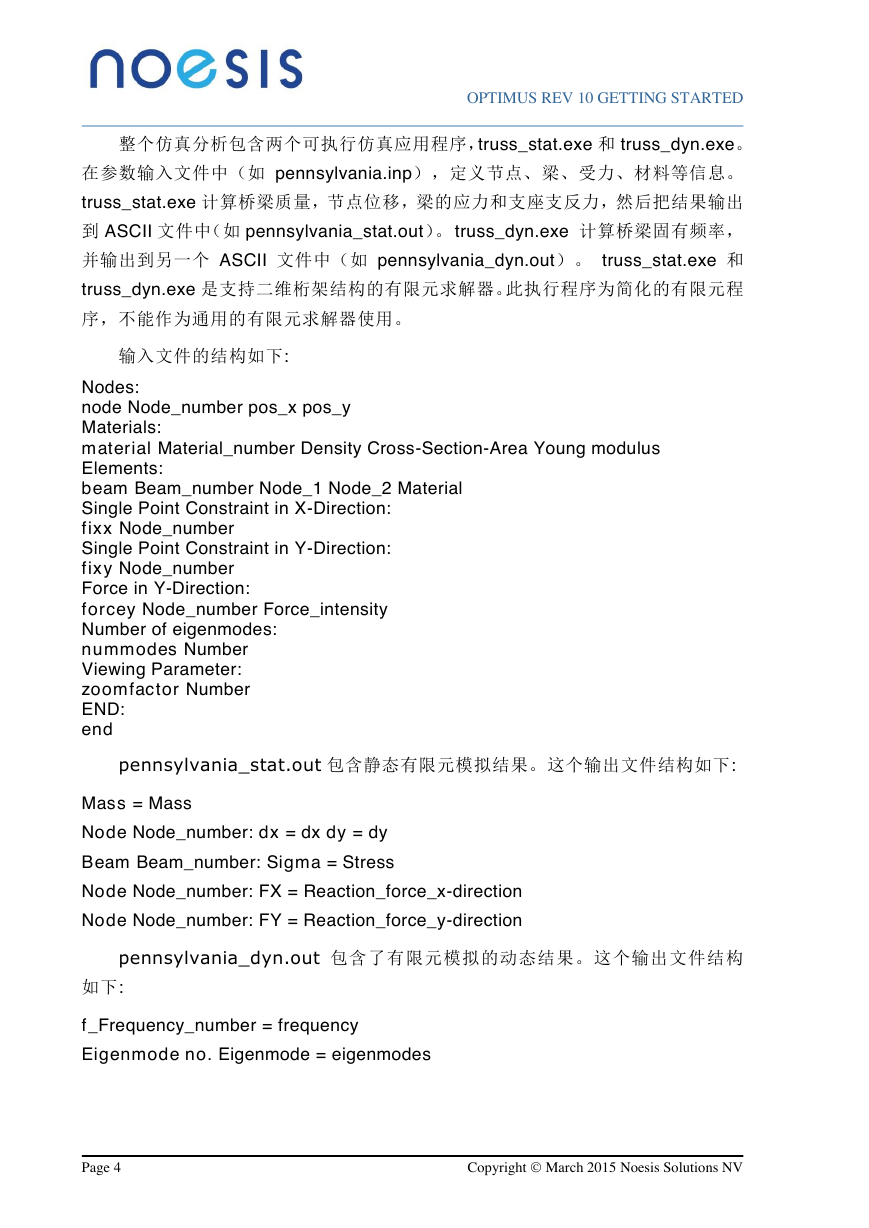

OPTIMUS REV 10 GETTING STARTED 整个仿真分析包含两个可执行仿真应用程序，truss_stat.exe 和 truss_dyn.exe。在参数输入文件中（如 pennsylvania.inp），定义节点、梁、受力、材料等信息。 truss_stat.exe 计算桥梁质量，节点位移，梁的应力和支座支反力，然后把结果输出到 ASCII 文件中（如 pennsylvania_stat.out）。 truss_dyn.exe 计算桥梁固有频率，并输出到另一个 ASCII 文件中（如 pennsylvania_dyn.out）。 truss_stat.exe 和 truss_dyn.exe 是支持二维桁架结构的有限元求解器。此执行程序为简化的有限元程序，不能作为通用的有限元求解器使用。输入文件的结构如下: Nodes: node Node_number pos_x pos_y Materials: material Material_number Density Cross-Section-Area Young modulus Elements: beam Beam_number Node_1 Node_2 Material Single Point Constraint in X-Direction: fixx Node_number Single Point Constraint in Y-Direction: fixy Node_number Force in Y-Direction: forcey Node_number Force_intensity Number of eigenmodes: nummodes Number Viewing Parameter: zoomfactor Number END: end pennsylvania_stat.out 包含静态有限元模拟结果。这个输出文件结构如下: Mass = Mass Node Node_number: dx = dx dy = dy Beam Beam_number: Sigma = Stress Node Node_number: FX = Reaction_force_x-direction Node Node_number: FY = Reaction_force_y-direction pennsylvania_dyn.out 包含了有限元模拟的动态结果。这个输出文件结构如下: f_Frequency_number = frequency Eigenmode no. Eigenmode = eigenmodes Page 4 Copyright  March 2015 Noesis Solutions NV
