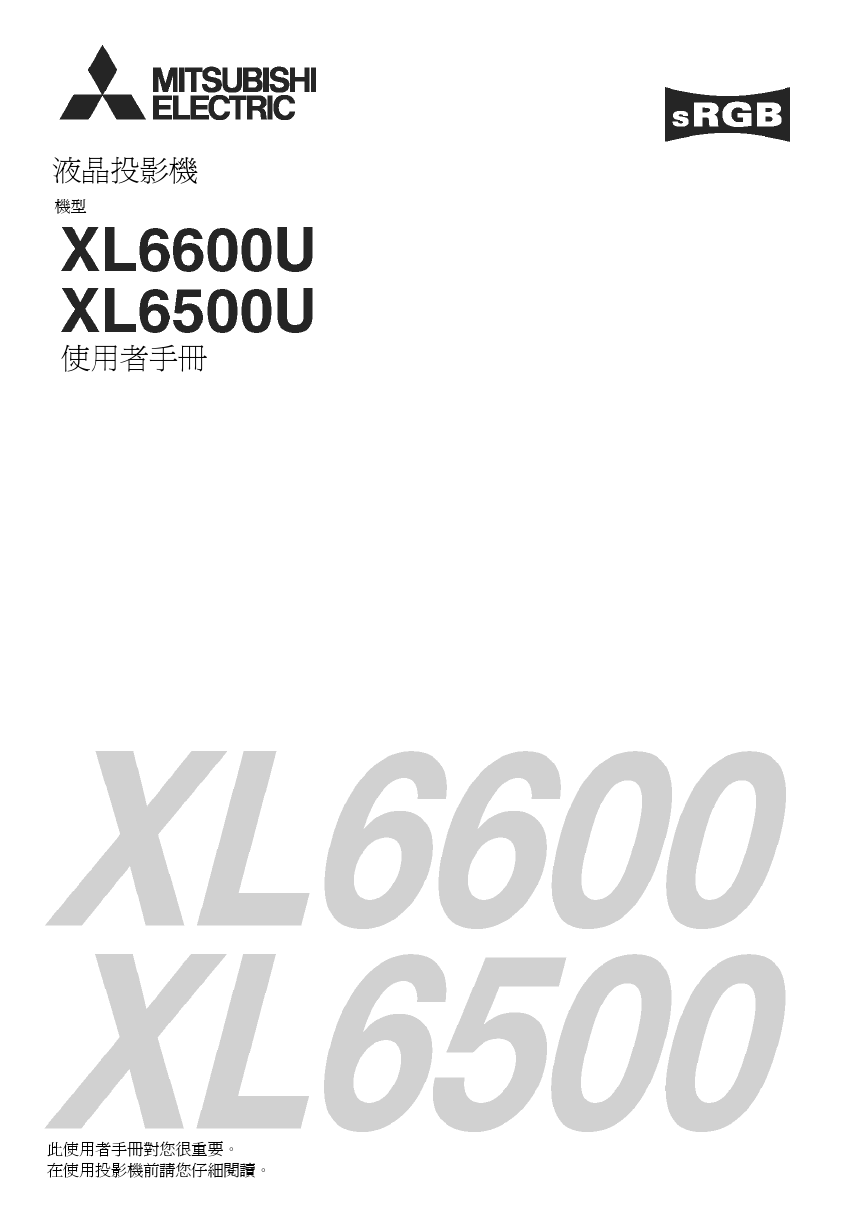

液晶投影機機型使用者手冊此使用者手冊對您很重要。在使用投影機前請您仔細閱讀。

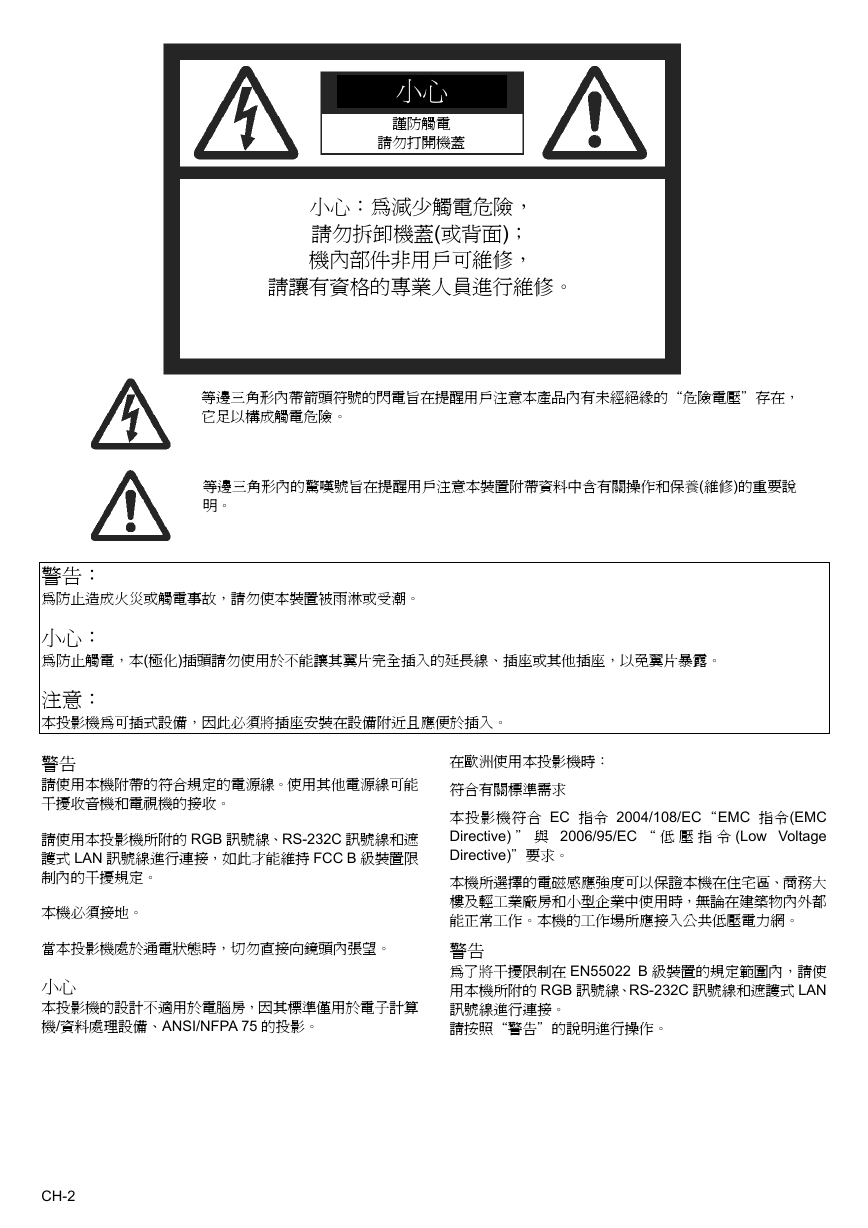

小心謹防觸電請勿打開機蓋小心：為減少觸電危險，請勿拆卸機蓋(或背面)；機內部件非用戶可維修，請讓有資格的專業人員進行維修。等邊三角形內帶箭頭符號的閃電旨在提醒用戶注意本產品內有未經絕緣的“危險電壓＂存在，它足以構成觸電危險。等邊三角形內的驚嘆號旨在提醒用戶注意本裝置附帶資料中含有關操作和保養(維修)的重要說明。警告：為防止造成火災或觸電事故，請勿使本裝置被雨淋或受潮。小心：為防止觸電，本(極化)插頭請勿使用於不能讓其翼片完全插入的延長線、插座或其他插座，以免翼片暴露。注意：本投影機為可插式設備，因此必須將插座安裝在設備附近且應便於插入。警告請使用本機附帶的符合規定的電源線。使用其他電源線可能干擾收音機和電視機的接收。請使用本投影機所附的 RGB 訊號線、RS-232C 訊號線和遮護式 LAN 訊號線進行連接，如此才能維持 FCC B 級裝置限制內的干擾規定。本機必須接地。當本投影機處於通電狀態時，切勿直接向鏡頭內張望。小心本投影機的設計不適用於電腦房，因其標準僅用於電子計算機/資料處理設備、ANSI/NFPA 75 的投影。本機所選擇的電磁感應強度可以保證本機在住宅區、商務大樓及輕工業廠房和小型企業中使用時，無論在建築物內外都能正常工作。本機的工作場所應接入公共低壓電力網。警告為了將干擾限制在 EN55022 B 級裝置的規定範圍內，請使用本機所附的 RGB 訊號線、RS-232C 訊號線和遮護式 LAN 訊號線進行連接。請按照“警告＂的說明進行操作。在歐洲使用本投影機時：符合有關標準需求本投影機符合 EC 指令 2004/108/EC“EMC 指令(EMC Directive) ＂與 2006/95/EC “ 低壓指令 (Low Voltage Directive)＂要求。 CH-2

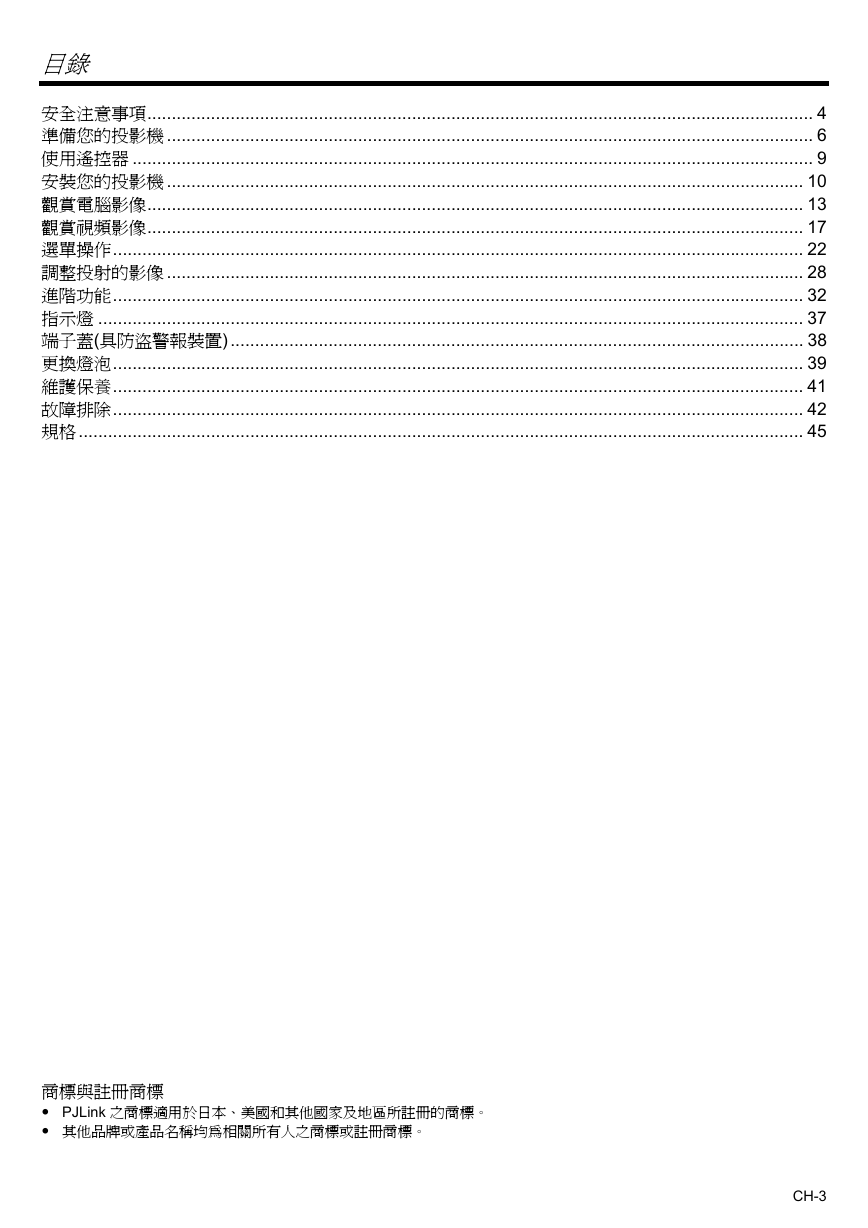

目錄安全注意事項........................................................................................................................................ 4 準備您的投影機 .................................................................................................................................... 6 使用遙控器 ........................................................................................................................................... 9 安裝您的投影機 .................................................................................................................................. 10 觀賞電腦影像...................................................................................................................................... 13 觀賞視頻影像...................................................................................................................................... 17 選單操作............................................................................................................................................. 22 調整投射的影像 .................................................................................................................................. 28 進階功能............................................................................................................................................. 32 指示燈 ................................................................................................................................................ 37 端子蓋(具防盜警報裝置)..................................................................................................................... 38 更換燈泡............................................................................................................................................. 39 維護保養............................................................................................................................................. 41 故障排除............................................................................................................................................. 42 規格.................................................................................................................................................... 45 商標與註冊商標 PJLink 之商標適用於日本、美國和其他國家及地區所註冊的商標。其他品牌或產品名稱均為相關所有人之商標或註冊商標。 CH-3

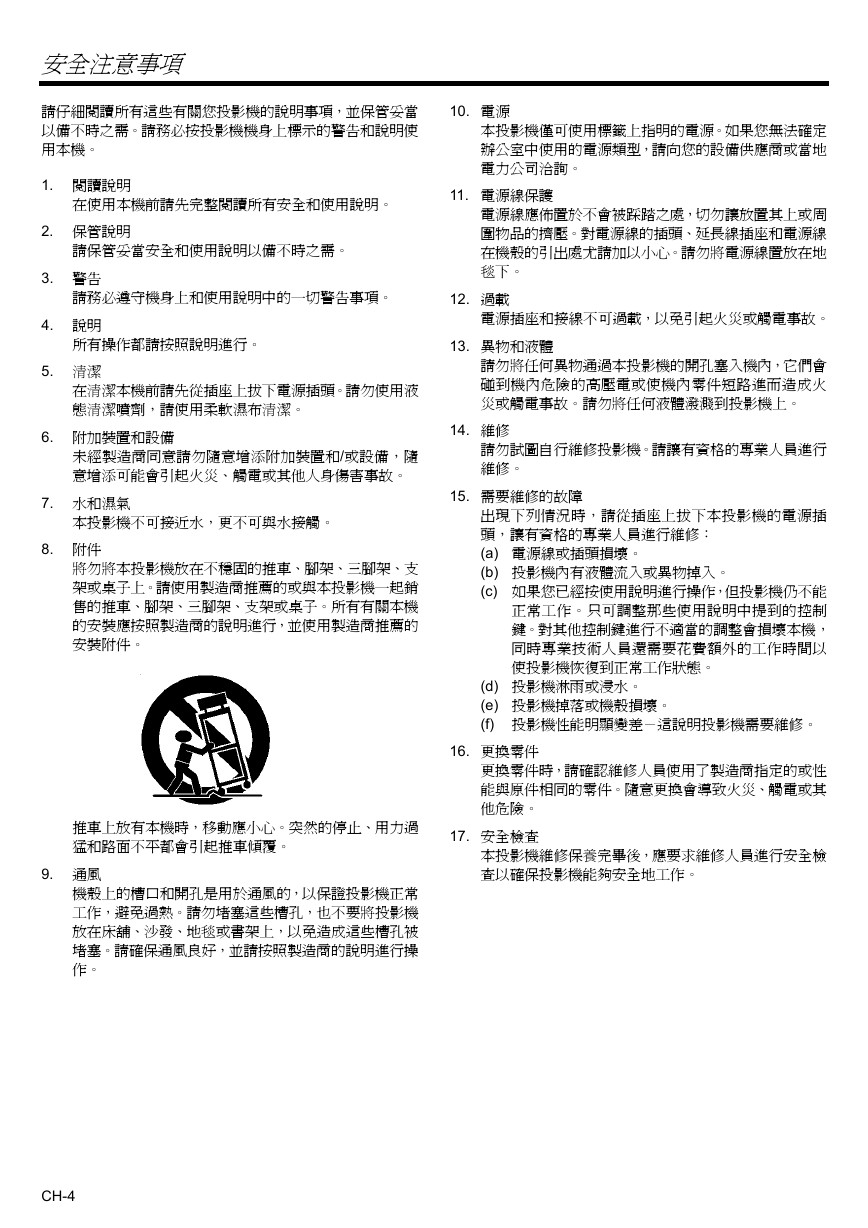

安全注意事項請仔細閱讀所有這些有關您投影機的說明事項，並保管妥當以備不時之需。請務必按投影機機身上標示的警告和說明使用本機。 1. 閱讀說明在使用本機前請先完整閱讀所有安全和使用說明。 2. 保管說明請保管妥當安全和使用說明以備不時之需。 3. 警告請務必遵守機身上和使用說明中的一切警告事項。 4. 說明所有操作都請按照說明進行。 5. 清潔在清潔本機前請先從插座上拔下電源插頭。請勿使用液態清潔噴劑，請使用柔軟濕布清潔。 6. 附加裝置和設備未經製造商同意請勿隨意增添附加裝置和/或設備，隨意增添可能會引起火災、觸電或其他人身傷害事故。 7. 水和濕氣本投影機不可接近水，更不可與水接觸。 8. 附件將勿將本投影機放在不穩固的推車、腳架、三腳架、支架或桌子上。請使用製造商推薦的或與本投影機一起銷售的推車、腳架、三腳架、支架或桌子。所有有關本機的安裝應按照製造商的說明進行，並使用製造商推薦的安裝附件。推車上放有本機時，移動應小心。突然的停止、用力過猛和路面不平都會引起推車傾覆。 9. 通風機殼上的槽口和開孔是用於通風的，以保證投影機正常工作，避免過熱。請勿堵塞這些槽孔，也不要將投影機放在床舖、沙發、地毯或書架上，以免造成這些槽孔被堵塞。請確保通風良好，並請按照製造商的說明進行操作。 10. 電源本投影機僅可使用標籤上指明的電源。如果您無法確定辦公室中使用的電源類型，請向您的設備供應商或當地電力公司洽詢。 11. 電源線保護電源線應佈置於不會被踩踏之處，切勿讓放置其上或周圍物品的擠壓。對電源線的插頭、延長線插座和電源線在機殼的引出處尤請加以小心。請勿將電源線置放在地毯下。 12. 過載電源插座和接線不可過載，以免引起火災或觸電事故。 13. 異物和液體請勿將任何異物通過本投影機的開孔塞入機內，它們會碰到機內危險的高壓電或使機內零件短路進而造成火災或觸電事故。請勿將任何液體潑濺到投影機上。 14. 維修請勿試圖自行維修投影機。請讓有資格的專業人員進行維修。 15. 需要維修的故障出現下列情況時，請從插座上拔下本投影機的電源插頭，讓有資格的專業人員進行維修： (a) 電源線或插頭損壞。 (b) 投影機內有液體流入或異物掉入。 (c) 如果您已經按使用說明進行操作，但投影機仍不能正常工作。只可調整那些使用說明中提到的控制鍵。對其他控制鍵進行不適當的調整會損壞本機，同時專業技術人員還需要花費額外的工作時間以使投影機恢復到正常工作狀態。 (d) 投影機淋雨或浸水。 (e) 投影機掉落或機殼損壞。 (f) 投影機性能明顯變差－這說明投影機需要維修。 16. 更換零件更換零件時，請確認維修人員使用了製造商指定的或性能與原件相同的零件。隨意更換會導致火災、觸電或其他危險。 17. 安全檢查本投影機維修保養完畢後，應要求維修人員進行安全檢查以確保投影機能夠安全地工作。 CH-4

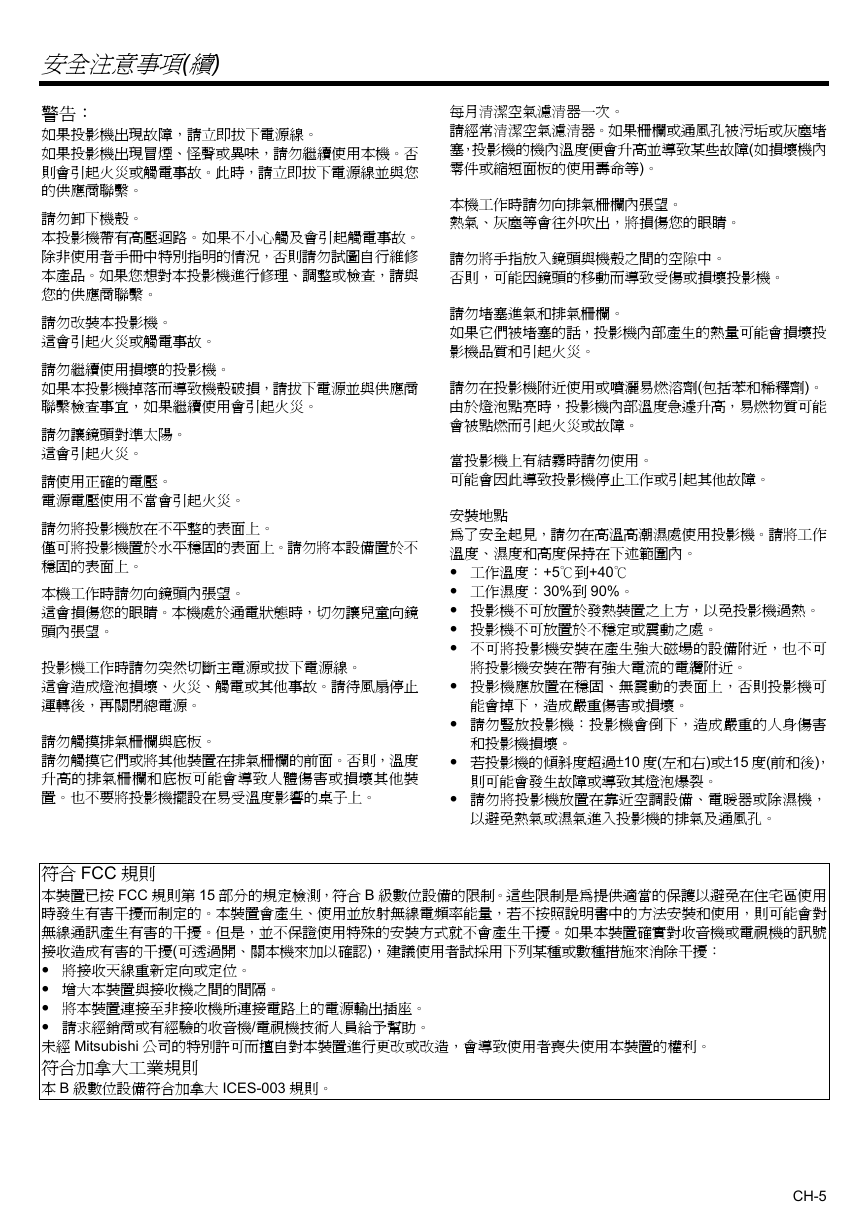

安全注意事項(續) 警告：如果投影機出現故障，請立即拔下電源線。如果投影機出現冒煙、怪聲或異味，請勿繼續使用本機。否則會引起火災或觸電事故。此時，請立即拔下電源線並與您的供應商聯繫。請勿卸下機殼。本投影機帶有高壓迴路。如果不小心觸及會引起觸電事故。除非使用者手冊中特別指明的情況，否則請勿試圖自行維修本產品。如果您想對本投影機進行修理、調整或檢查，請與您的供應商聯繫。請勿改裝本投影機。這會引起火災或觸電事故。請勿繼續使用損壞的投影機。如果本投影機掉落而導致機殼破損，請拔下電源並與供應商聯繫檢查事宜，如果繼續使用會引起火災。請勿讓鏡頭對準太陽。這會引起火災。請使用正確的電壓。電源電壓使用不當會引起火災。請勿將投影機放在不平整的表面上。僅可將投影機置於水平穩固的表面上。請勿將本設備置於不穩固的表面上。本機工作時請勿向鏡頭內張望。這會損傷您的眼睛。本機處於通電狀態時，切勿讓兒童向鏡頭內張望。投影機工作時請勿突然切斷主電源或拔下電源線。這會造成燈泡損壞、火災、觸電或其他事故。請待風扇停止運轉後，再關閉總電源。請勿觸摸排氣柵欄與底板。請勿觸摸它們或將其他裝置在排氣柵欄的前面。否則，溫度升高的排氣柵欄和底板可能會導致人體傷害或損壞其他裝置。也不要將投影機擺設在易受溫度影響的桌子上。每月清潔空氣濾清器一次。請經常清潔空氣濾清器。如果柵欄或通風孔被污垢或灰塵堵塞，投影機的機內溫度便會升高並導致某些故障(如損壞機內零件或縮短面板的使用壽命等)。本機工作時請勿向排氣柵欄內張望。熱氣、灰塵等會往外吹出，將損傷您的眼睛。請勿將手指放入鏡頭與機殼之間的空隙中。否則，可能因鏡頭的移動而導致受傷或損壞投影機。請勿堵塞進氣和排氣柵欄。如果它們被堵塞的話，投影機內部產生的熱量可能會損壞投影機品質和引起火災。請勿在投影機附近使用或噴灑易燃溶劑(包括苯和稀釋劑)。由於燈泡點亮時，投影機內部溫度急遽升高，易燃物質可能會被點燃而引起火災或故障。當投影機上有結霧時請勿使用。可能會因此導致投影機停止工作或引起其他故障。安裝地點為了安全起見，請勿在高溫高潮濕處使用投影機。請將工作溫度、濕度和高度保持在下述範圍內。工作溫度：+5℃到+40℃ 工作濕度：30%到 90%。投影機不可放置於發熱裝置之上方，以免投影機過熱。投影機不可放置於不穩定或震動之處。不可將投影機安裝在產生強大磁場的設備附近，也不可將投影機安裝在帶有強大電流的電纜附近。投影機應放置在穩固、無震動的表面上，否則投影機可能會掉下，造成嚴重傷害或損壞。請勿豎放投影機：投影機會倒下，造成嚴重的人身傷害和投影機損壞。若投影機的傾斜度超過±10 度(左和右)或±15 度(前和後)，則可能會發生故障或導致其燈泡爆裂。請勿將投影機放置在靠近空調設備、電暖器或除濕機，以避免熱氣或濕氣進入投影機的排氣及通風孔。符合 FCC 規則本裝置已按 FCC 規則第 15 部分的規定檢測，符合 B 級數位設備的限制。這些限制是為提供適當的保護以避免在住宅區使用時發生有害干擾而制定的。本裝置會產生、使用並放射無線電頻率能量，若不按照說明書中的方法安裝和使用，則可能會對無線通訊產生有害的干擾。但是，並不保證使用特殊的安裝方式就不會產生干擾。如果本裝置確實對收音機或電視機的訊號接收造成有害的干擾(可透過開、關本機來加以確認)，建議使用者試採用下列某種或數種措施來消除干擾：將接收天線重新定向或定位。增大本裝置與接收機之間的間隔。將本裝置連接至非接收機所連接電路上的電源輸出插座。請求經銷商或有經驗的收音機/電視機技術人員給予幫助。未經 Mitsubishi 公司的特別許可而擅自對本裝置進行更改或改造，會導致使用者喪失使用本裝置的權利。符合加拿大工業規則本 B 級數位設備符合加拿大 ICES-003 規則。 CH-5

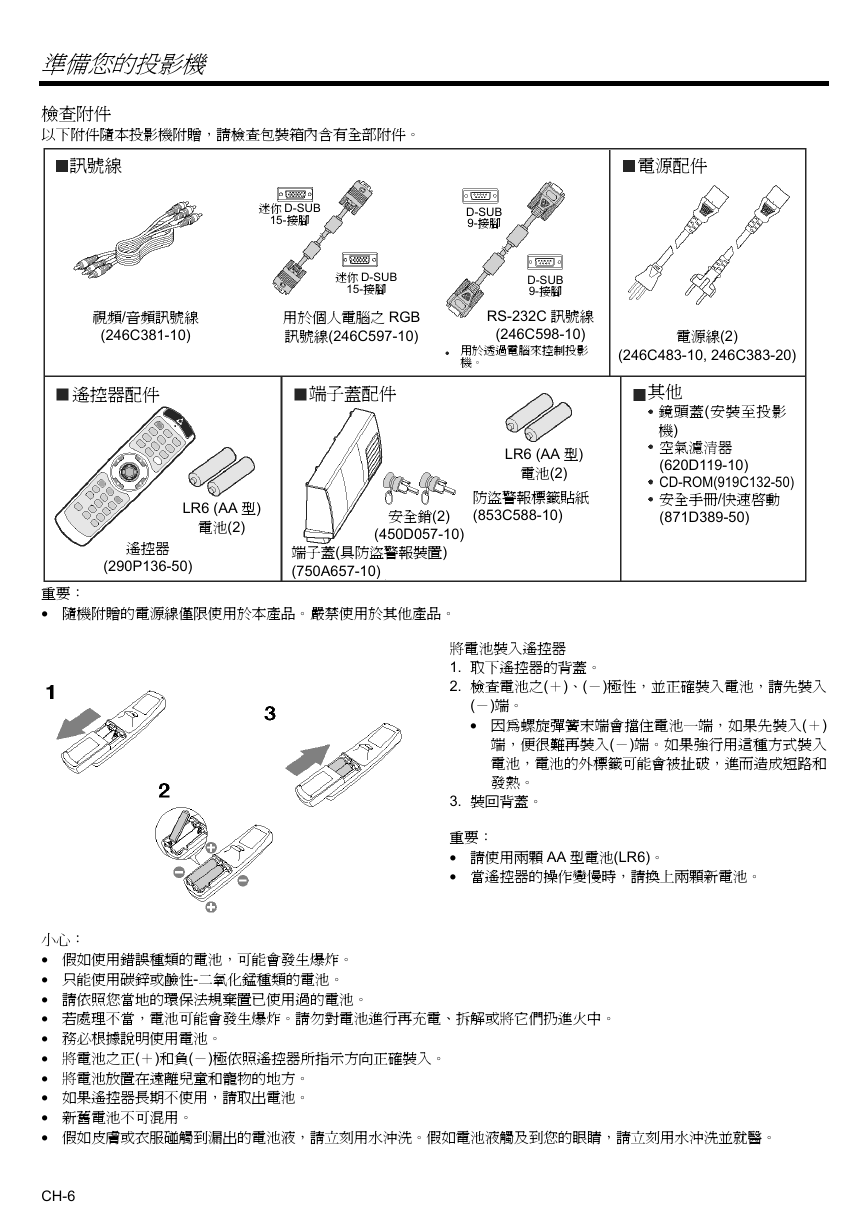

準備您的投影機檢查附件以下附件隨本投影機附贈，請檢查包裝箱內含有全部附件。訊號線迷你 D-SUB 15-接腳 D-SUB 9-接腳視頻/音頻訊號線 (246C381-10) 迷你 D-SUB 15-接腳用於個人電腦之 RGB 訊號線(246C597-10) D-SUB 9-接腳 RS-232C 訊號線 (246C598-10) 用於透過電腦來控制投影機。遙控器配件端子蓋配件 LR6 (AA 型) 電池(2) 遙控器 (290P136-50) 安全銷(2) (450D057-10) 端子蓋(具防盜警報裝置) (750A657-10) LR6 (AA 型) 電池(2) 防盜警報標籤貼紙 (853C588-10) 重要： • 隨機附贈的電源線僅限使用於本產品。嚴禁使用於其他產品。電源配件電源線(2) (246C483-10, 246C383-20) 其他鏡頭蓋(安裝至投影機) 空氣濾清器 (620D119-10) CD-ROM(919C132-50) 安全手冊/快速啟動 (871D389-50) 將電池裝入遙控器 1. 取下遙控器的背蓋。 2. 檢查電池之(＋)、(－)極性，並正確裝入電池，請先裝入 (－)端。 • 因為螺旋彈簧末端會擋住電池一端，如果先裝入(＋) 端，便很難再裝入(－)端。如果強行用這種方式裝入電池，電池的外標籤可能會被扯破，進而造成短路和發熱。 3. 裝回背蓋。重要： • 請使用兩顆 AA 型電池(LR6)。 • 當遙控器的操作變慢時，請換上兩顆新電池。小心： • 假如使用錯誤種類的電池，可能會發生爆炸。 • 只能使用碳鋅或鹼性-二氧化錳種類的電池。 • 請依照您當地的環保法規棄置已使用過的電池。 • 若處理不當，電池可能會發生爆炸。請勿對電池進行再充電、拆解或將它們扔進火中。 • 務必根據說明使用電池。 • 將電池之正(＋)和負(－)極依照遙控器所指示方向正確裝入。 • 將電池放置在遠離兒童和寵物的地方。 • 如果遙控器長期不使用，請取出電池。 • 新舊電池不可混用。 • 假如皮膚或衣服碰觸到漏出的電池液，請立刻用水沖洗。假如電池液觸及到您的眼睛，請立刻用水沖洗並就醫。 CH-6

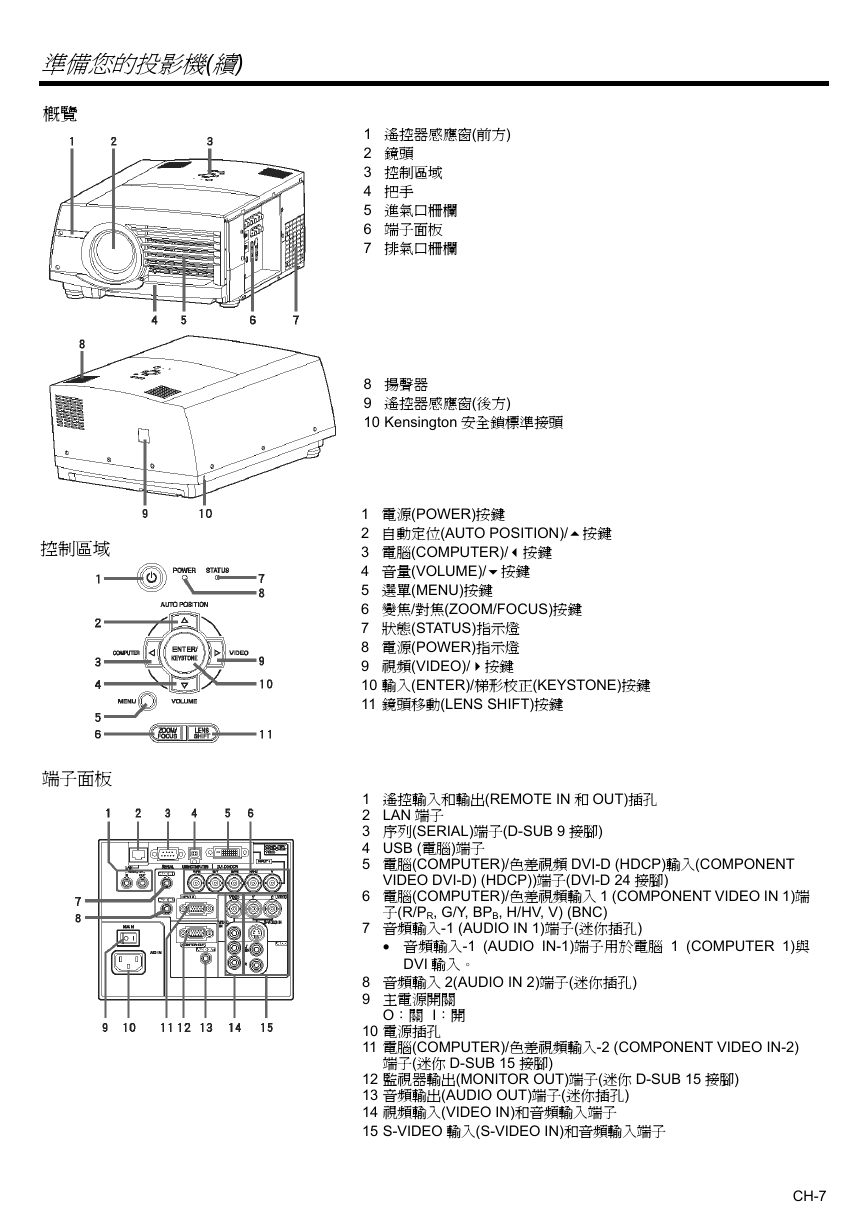

準備您的投影機(續) 概覽控制區域端子面板 1 遙控器感應窗(前方) 2 鏡頭 3 控制區域 4 把手 5 進氣口柵欄 6 端子面板 7 排氣口柵欄 8 揚聲器 9 遙控器感應窗(後方) 10 Kensington 安全鎖標準接頭 1 電源(POWER)按鍵 2 自動定位(AUTO POSITION)/按鍵 3 電腦(COMPUTER)/按鍵 4 音量(VOLUME)/按鍵 5 選單(MENU)按鍵 6 變焦/對焦(ZOOM/FOCUS)按鍵 7 狀態(STATUS)指示燈 8 電源(POWER)指示燈 9 視頻(VIDEO)/按鍵 10 輸入(ENTER)/梯形校正(KEYSTONE)按鍵 11 鏡頭移動(LENS SHIFT)按鍵 1 遙控輸入和輸出(REMOTE IN 和 OUT)插孔 2 LAN 端子 3 序列(SERIAL)端子(D-SUB 9 接腳) 4 USB (電腦)端子 5 電腦(COMPUTER)/色差視頻 DVI-D (HDCP)輸入(COMPONENT VIDEO DVI-D) (HDCP))端子(DVI-D 24 接腳) 6 電腦(COMPUTER)/色差視頻輸入 1 (COMPONENT VIDEO IN 1)端子(R/PR, G/Y, BPB, H/HV, V) (BNC) 7 音頻輸入-1 (AUDIO IN 1)端子(迷你插孔) • 音頻輸入-1 (AUDIO IN-1)端子用於電腦 1 (COMPUTER 1)與 DVI 輸入。 8 音頻輸入 2(AUDIO IN 2)端子(迷你插孔) 9 主電源開關 O：關 I：開 10 電源插孔 11 電腦(COMPUTER)/色差視頻輸入-2 (COMPONENT VIDEO IN-2) 端子(迷你 D-SUB 15 接腳) 12 監視器輸出(MONITOR OUT)端子(迷你 D-SUB 15 接腳) 13 音頻輸出(AUDIO OUT)端子(迷你插孔) 14 視頻輸入(VIDEO IN)和音頻輸入端子 15 S-VIDEO 輸入(S-VIDEO IN)和音頻輸入端子 CH-7

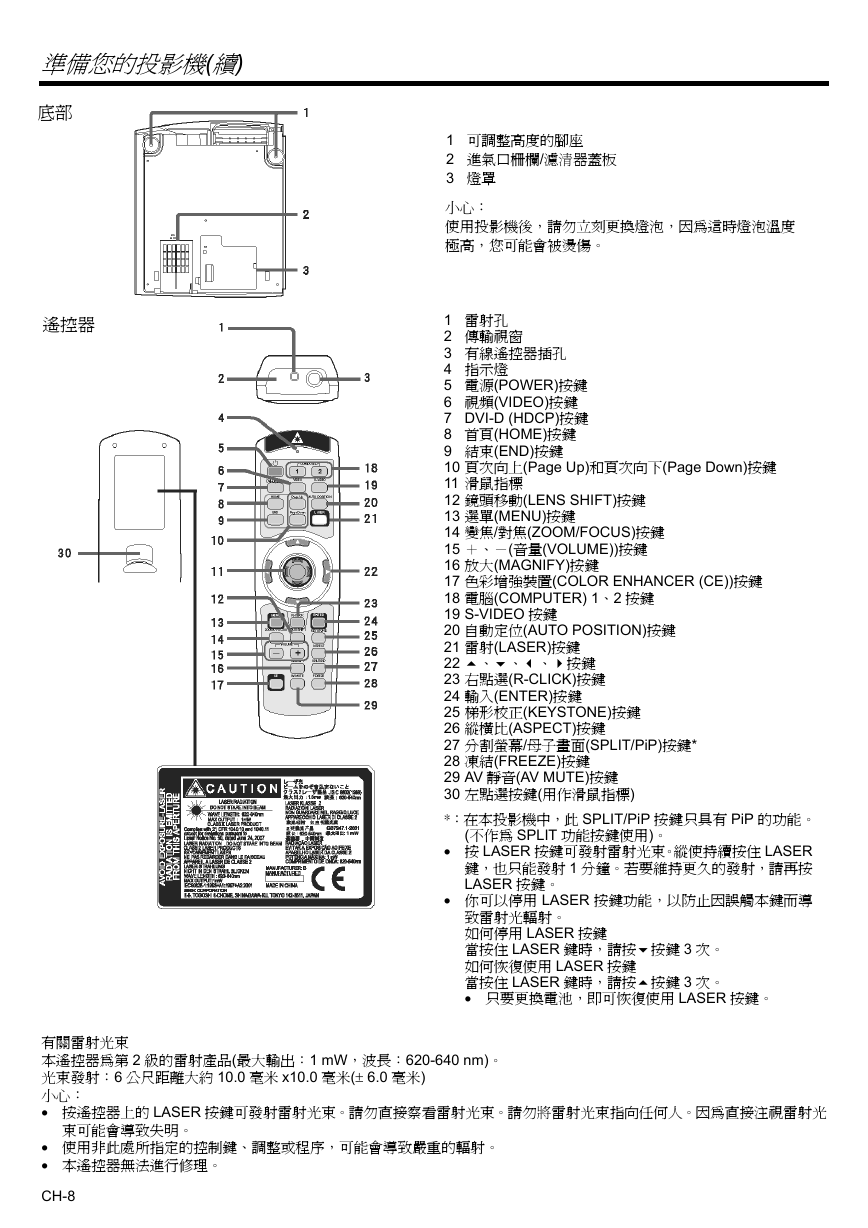

準備您的投影機(續) 底部遙控器 1 可調整高度的腳座 2 進氣口柵欄/濾清器蓋板 3 燈罩小心：使用投影機後，請勿立刻更換燈泡，因為這時燈泡溫度極高，您可能會被燙傷。 1 雷射孔 2 傳輸視窗 3 有線遙控器插孔 4 指示燈 5 電源(POWER)按鍵 6 視頻(VIDEO)按鍵 7 DVI-D (HDCP)按鍵 8 首頁(HOME)按鍵 9 結束(END)按鍵 10 頁次向上(Page Up)和頁次向下(Page Down)按鍵 11 滑鼠指標 12 鏡頭移動(LENS SHIFT)按鍵 13 選單(MENU)按鍵 14 變焦/對焦(ZOOM/FOCUS)按鍵 15 ＋、－(音量(VOLUME))按鍵 16 放大(MAGNIFY)按鍵 17 色彩增強裝置(COLOR ENHANCER (CE))按鍵 18 電腦(COMPUTER) 1、2 按鍵 19 S-VIDEO 按鍵 20 自動定位(AUTO POSITION)按鍵 21 雷射(LASER)按鍵 22 、、、按鍵 23 右點選(R-CLICK)按鍵 24 輸入(ENTER)按鍵 25 梯形校正(KEYSTONE)按鍵 26 縱橫比(ASPECT)按鍵 27 分割螢幕/母子畫面(SPLIT/PiP)按鍵* 28 凍結(FREEZE)按鍵 29 AV 靜音(AV MUTE)按鍵 30 左點選按鍵(用作滑鼠指標) *：在本投影機中，此 SPLIT/PiP 按鍵只具有 PiP 的功能。 (不作為 SPLIT 功能按鍵使用)。 • 按 LASER 按鍵可發射雷射光束。縱使持續按住 LASER 鍵，也只能發射 1 分鐘。若要維持更久的發射，請再按 LASER 按鍵。 • 你可以停用 LASER 按鍵功能，以防止因誤觸本鍵而導致雷射光輻射。如何停用 LASER 按鍵當按住 LASER 鍵時，請按按鍵 3 次。如何恢復使用 LASER 按鍵當按住 LASER 鍵時，請按按鍵 3 次。 • 只要更換電池，即可恢復使用 LASER 按鍵。有關雷射光束本遙控器為第 2 級的雷射產品(最大輸出：1 mW，波長：620-640 nm)。光束發射：6 公尺距離大約 10.0 毫米 x10.0 毫米(± 6.0 毫米) 小心： • 按遙控器上的 LASER 按鍵可發射雷射光束。請勿直接察看雷射光束。請勿將雷射光束指向任何人。因為直接注視雷射光束可能會導致失明。 • 使用非此處所指定的控制鍵、調整或程序，可能會導致嚴重的輻射。 • 本遙控器無法進行修理。 CH-8
