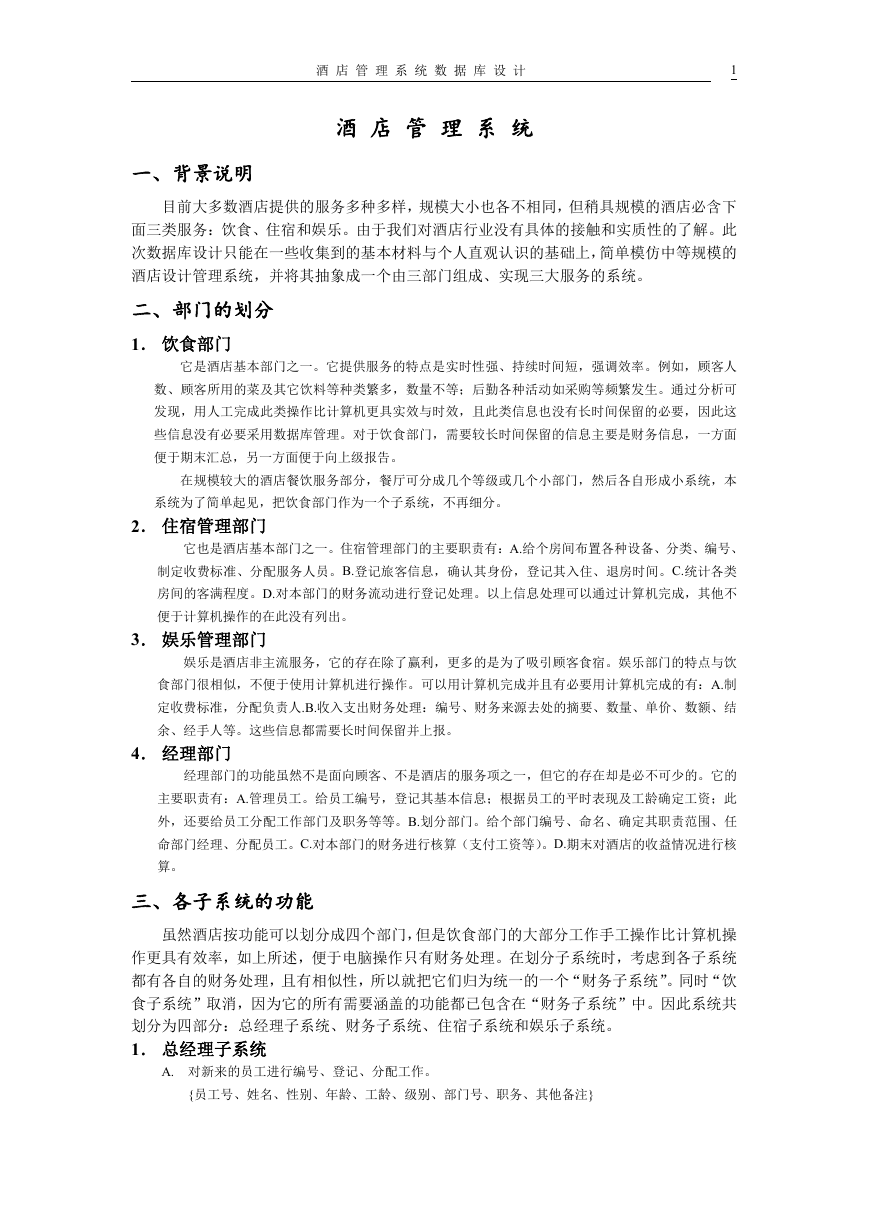

酒店管理系统数据库设计 1 酒店管理系统一、背景说明目前大多数酒店提供的服务多种多样，规模大小也各不相同，但稍具规模的酒店必含下面三类服务：饮食、住宿和娱乐。由于我们对酒店行业没有具体的接触和实质性的了解。此次数据库设计只能在一些收集到的基本材料与个人直观认识的基础上，简单模仿中等规模的酒店设计管理系统，并将其抽象成一个由三部门组成、实现三大服务的系统。二、部门的划分 1．饮食部门它是酒店基本部门之一。它提供服务的特点是实时性强、持续时间短，强调效率。例如，顾客人数、顾客所用的菜及其它饮料等种类繁多，数量不等；后勤各种活动如采购等频繁发生。通过分析可发现，用人工完成此类操作比计算机更具实效与时效，且此类信息也没有长时间保留的必要，因此这些信息没有必要采用数据库管理。对于饮食部门，需要较长时间保留的信息主要是财务信息，一方面便于期末汇总，另一方面便于向上级报告。在规模较大的酒店餐饮服务部分，餐厅可分成几个等级或几个小部门，然后各自形成小系统，本系统为了简单起见，把饮食部门作为一个子系统，不再细分。 2．住宿管理部门它也是酒店基本部门之一。住宿管理部门的主要职责有：A.给个房间布置各种设备、分类、编号、制定收费标准、分配服务人员。B.登记旅客信息，确认其身份，登记其入住、退房时间。C.统计各类房间的客满程度。D.对本部门的财务流动进行登记处理。以上信息处理可以通过计算机完成，其他不便于计算机操作的在此没有列出。 3．娱乐管理部门娱乐是酒店非主流服务，它的存在除了赢利，更多的是为了吸引顾客食宿。娱乐部门的特点与饮食部门很相似，不便于使用计算机进行操作。可以用计算机完成并且有必要用计算机完成的有：A.制定收费标准，分配负责人.B.收入支出财务处理：编号、财务来源去处的摘要、数量、单价、数额、结余、经手人等。这些信息都需要长时间保留并上报。 4．经理部门经理部门的功能虽然不是面向顾客、不是酒店的服务项之一，但它的存在却是必不可少的。它的主要职责有：A.管理员工。给员工编号，登记其基本信息；根据员工的平时表现及工龄确定工资；此外，还要给员工分配工作部门及职务等等。B.划分部门。给个部门编号、命名、确定其职责范围、任命部门经理、分配员工。C.对本部门的财务进行核算（支付工资等）。D.期末对酒店的收益情况进行核算。三、各子系统的功能虽然酒店按功能可以划分成四个部门，但是饮食部门的大部分工作手工操作比计算机操作更具有效率，如上所述，便于电脑操作只有财务处理。在划分子系统时，考虑到各子系统都有各自的财务处理，且有相似性，所以就把它们归为统一的一个“财务子系统”。同时“饮食子系统”取消，因为它的所有需要涵盖的功能都已包含在“财务子系统”中。因此系统共划分为四部分：总经理子系统、财务子系统、住宿子系统和娱乐子系统。 1．总经理子系统 A. 对新来的员工进行编号、登记、分配工作。 {员工号、姓名、性别、年龄、工龄、级别、部门号、职务、其他备注}

酒店管理系统数据库设计 2 B. 对于被辞退的员工从系统中级联删除其信息，如从员工表中删除其基本信息，从它所服务的工作部门中删除该员工的工作名额，结算支付其工资、奖金；同时补充新的员工，代替它的工作。 C. 对新增部门作各种初始工作。如编号、命名、任命经理等。 {部门号、名称、部门经理、员工数量} D. 取消某个部门时，核算该部门的财务情况，并作备份；同时对该部门的员工重新分配工作。 E. 其他情况的处理。 2．财务子系统 A. 每天的收入、支出登记 {编号、发票号、摘要、数量、单位、数额、经手人、日期} B. 期末各子系统的财务汇总 {编号、上月余额、总收入、总支出、余额、经手人、日期} C. 期末酒店汇总个部门的财务报表，结算本酒店收益 (编号、部门号、部门名称、收入、支出、净收入、经手人、日期)

酒店管理系统数据库设计 3 3．住宿子系统 A. 来客登记若多人住同一房间，只作一个记录。客人信息{房间号、房间类别、客人数量、联系人名、身份、证件名称（类型）、证件号码、入住时间、退出时间} B. 房间管理旅客入住（旅客退出）除了登记（删除）客人信息之外，还应对相关的记录进行修改，如房间的状态等。房间类别{类别号、名称、设备、收费标准、总数量、剩余量、管理人员} 房间{房间号，房间类型、状态} ( 该部门的财务处理与饮食子系统同，归到财务子系统) 4．娱乐子系统 A. 添加新的娱乐项目娱乐项目{娱乐项目号、名称、收费标准、负责人} B. 取消某娱乐项目（财务处理（同饮食子系统）归到财务子系统 )

酒店管理系统数据库设计 4 四、数据字典 1．数据项数据项有待按各子系统分类列表。数据项名称编号 1 员工号 3 性别 5 工龄 7 名称 9 级别号 11 工资 13 负责人 15 员工数量 17 设备 19 总数量 21 房间号 23 客人数量 25 证件类型 27 入住时间 29 编号 31 摘要 33 单价 35 日期数据项名称姓名年龄部门号职务说明部分编号 2 4 6 8 10 级别名 12 部门经理 14 经手人 16 房间类型 18 收费标准 20 剩余量 22 状态 24 身份 26 证件号码 28 退出时间整数类型；有唯一性枚举类型：男、女整数类型 0…100 文本类型整数类型整数类型参照“员工号“ 整数类型文本说明设备情况某一等级的房间的数量数字串类型有唯一性某一房间所住的人数文本类型格式：**/** 在各系统有不同意义，唯一 30 发票号收入支出来源去向的摘要不同的系统有不同的单位格式：**/** 32 数量 34 备注说明部分文本类型长度为 10 字符整数类型 18…100 数字串类型；有唯一性枚举类型；根据公司的制定而定文本参照“员工号“ 参照“员工号“ 枚举类型如单人、双人标准间等不同的实体有不同的单位某一等级房的尚可用数该房是否已被入住枚举类型登记旅客的目前住址整数类型格式：**/** 按固定格式输入整数类型文本类型员工信息 2．数据结构编号数据结构名 1 2 3 4 5 6 7 房间类别客人信息房间部门酒店财务总汇部门营业情况 8 娱乐项目属性员工号、姓名、性别、年龄、工龄、级别、部门、职务、备注部门号、名称、部门经理、员工数量编号、部门号、名称、收入、支出、净利、日期、经手人、备注编号、发票号、摘要、单价、数量、数额、日期、经手人、备注类别号、名称、设备、收费标准、总数量、剩余量、管理人员房间号、房间类别、状态房间号、客人数量、联系人名、身份、证件类型、证件号码、入住时间、退出时间、备注编号、名称、收费标准、负责人数据流名员工基本信息 3．数据流编号 1 2 3 4 5 6 7 8 9 10 11 12 13 工资结算当前员工工作员工新工作 “辞工”信息部门基本信息更新后的部门信息新部门基本信息老部门信息顾客基本信息顾客需求满足顾客要求顾客住房信息输入输出招新员工员工信息员工信息调配工作辞老员工部门信息调配工作新增部门取消老部门来客登记住房登记调配住房顾客信息员工信息总经理处财务支出调配工作员工信息调配工作调配工作部门信息调配工作调配工作顾客信息调配住房顾客信息调配住房

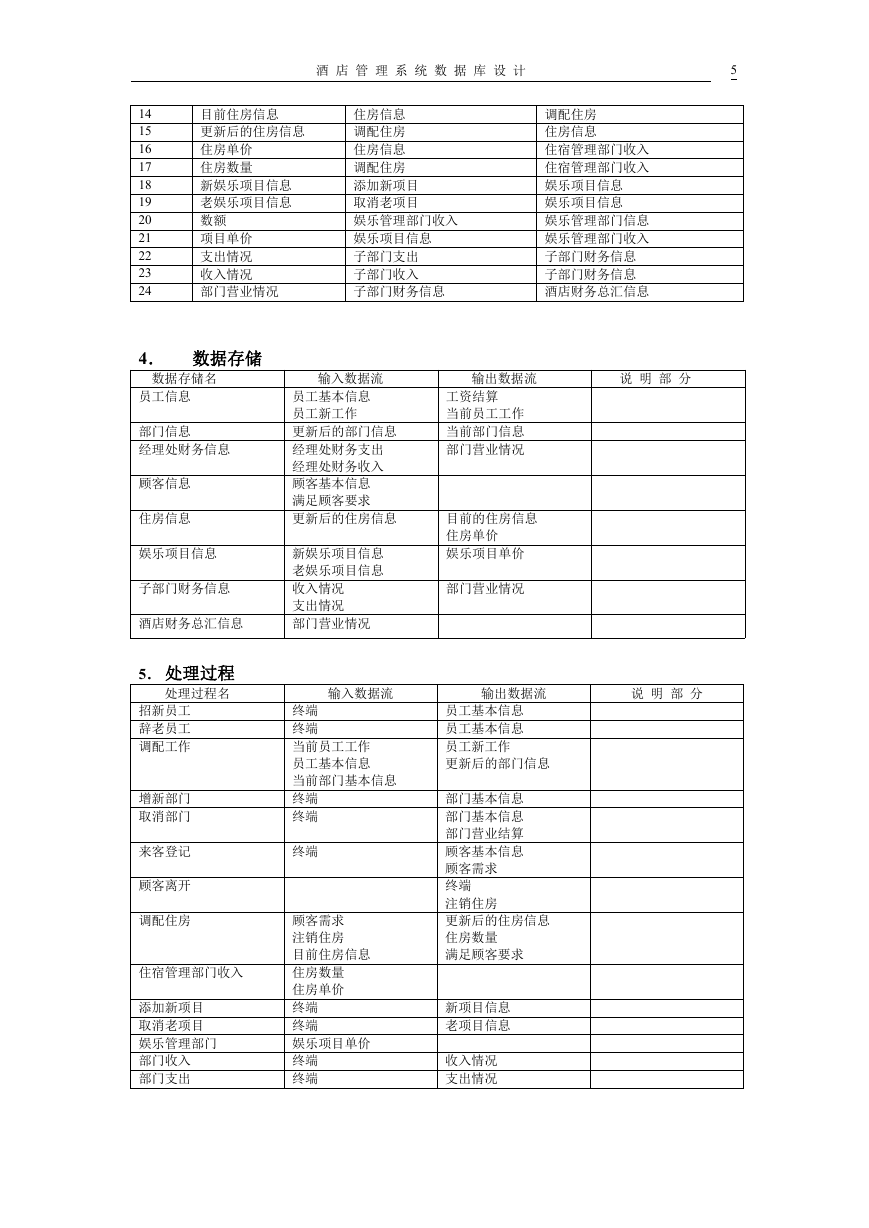

酒店管理系统数据库设计 5 14 15 16 17 18 19 20 21 22 23 24 目前住房信息更新后的住房信息住房单价住房数量新娱乐项目信息老娱乐项目信息数额项目单价支出情况收入情况部门营业情况住房信息调配住房住房信息调配住房添加新项目取消老项目娱乐管理部门收入娱乐项目信息子部门支出子部门收入子部门财务信息调配住房住房信息住宿管理部门收入住宿管理部门收入娱乐项目信息娱乐项目信息娱乐管理部门信息娱乐管理部门收入子部门财务信息子部门财务信息酒店财务总汇信息 4．数据存储数据存储名员工信息部门信息经理处财务信息顾客信息住房信息娱乐项目信息子部门财务信息酒店财务总汇信息 5．处理过程处理过程名招新员工辞老员工调配工作增新部门取消部门来客登记顾客离开调配住房住宿管理部门收入添加新项目取消老项目娱乐管理部门部门收入部门支出输入数据流员工基本信息员工新工作更新后的部门信息经理处财务支出经理处财务收入顾客基本信息满足顾客要求更新后的住房信息新娱乐项目信息老娱乐项目信息收入情况支出情况部门营业情况输入数据流终端终端当前员工工作员工基本信息当前部门基本信息终端终端终端顾客需求注销住房目前住房信息住房数量住房单价终端终端娱乐项目单价终端终端输出数据流说明部分说明部分工资结算当前员工工作当前部门信息部门营业情况目前的住房信息住房单价娱乐项目单价部门营业情况输出数据流员工基本信息员工基本信息员工新工作更新后的部门信息部门基本信息部门基本信息部门营业结算顾客基本信息顾客需求终端注销住房更新后的住房信息住房数量满足顾客要求新项目信息老项目信息收入情况支出情况

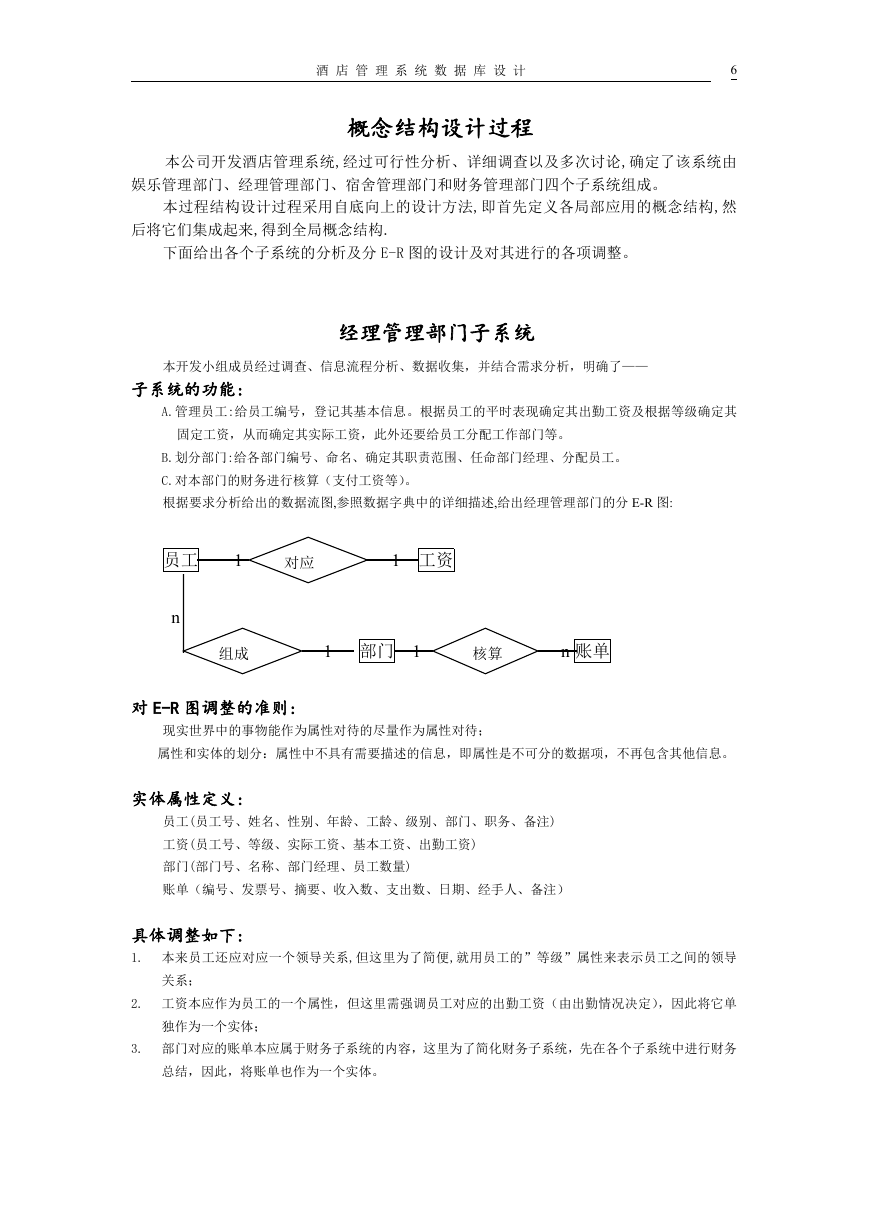

酒店管理系统数据库设计 6 概念结构设计过程本公司开发酒店管理系统,经过可行性分析、详细调查以及多次讨论,确定了该系统由娱乐管理部门、经理管理部门、宿舍管理部门和财务管理部门四个子系统组成。本过程结构设计过程采用自底向上的设计方法,即首先定义各局部应用的概念结构,然后将它们集成起来,得到全局概念结构. 下面给出各个子系统的分析及分 E-R 图的设计及对其进行的各项调整。经理管理部门子系统本开发小组成员经过调查、信息流程分析、数据收集，并结合需求分析，明确了—— 子系统的功能: A.管理员工:给员工编号，登记其基本信息。根据员工的平时表现确定其出勤工资及根据等级确定其固定工资，从而确定其实际工资，此外还要给员工分配工作部门等。 B.划分部门:给各部门编号、命名、确定其职责范围、任命部门经理、分配员工。 C.对本部门的财务进行核算（支付工资等）。根据要求分析给出的数据流图,参照数据字典中的详细描述,给出经理管理部门的分 E-R 图: 员工 1 对应 1 工资 n 组成 1 部门 1 核算 n 账单对 E-R 图调整的准则: 现实世界中的事物能作为属性对待的尽量作为属性对待；属性和实体的划分：属性中不具有需要描述的信息，即属性是不可分的数据项，不再包含其他信息。实体属性定义: 员工(员工号、姓名、性别、年龄、工龄、级别、部门、职务、备注) 工资(员工号、等级、实际工资、基本工资、出勤工资) 部门(部门号、名称、部门经理、员工数量) 账单（编号、发票号、摘要、收入数、支出数、日期、经手人、备注）具体调整如下: 1. 本来员工还应对应一个领导关系,但这里为了简便,就用员工的”等级”属性来表示员工之间的领导关系； 2. 工资本应作为员工的一个属性，但这里需强调员工对应的出勤工资（由出勤情况决定），因此将它单独作为一个实体； 3. 部门对应的账单本应属于财务子系统的内容，这里为了简化财务子系统，先在各个子系统中进行财务总结，因此，将账单也作为一个实体。

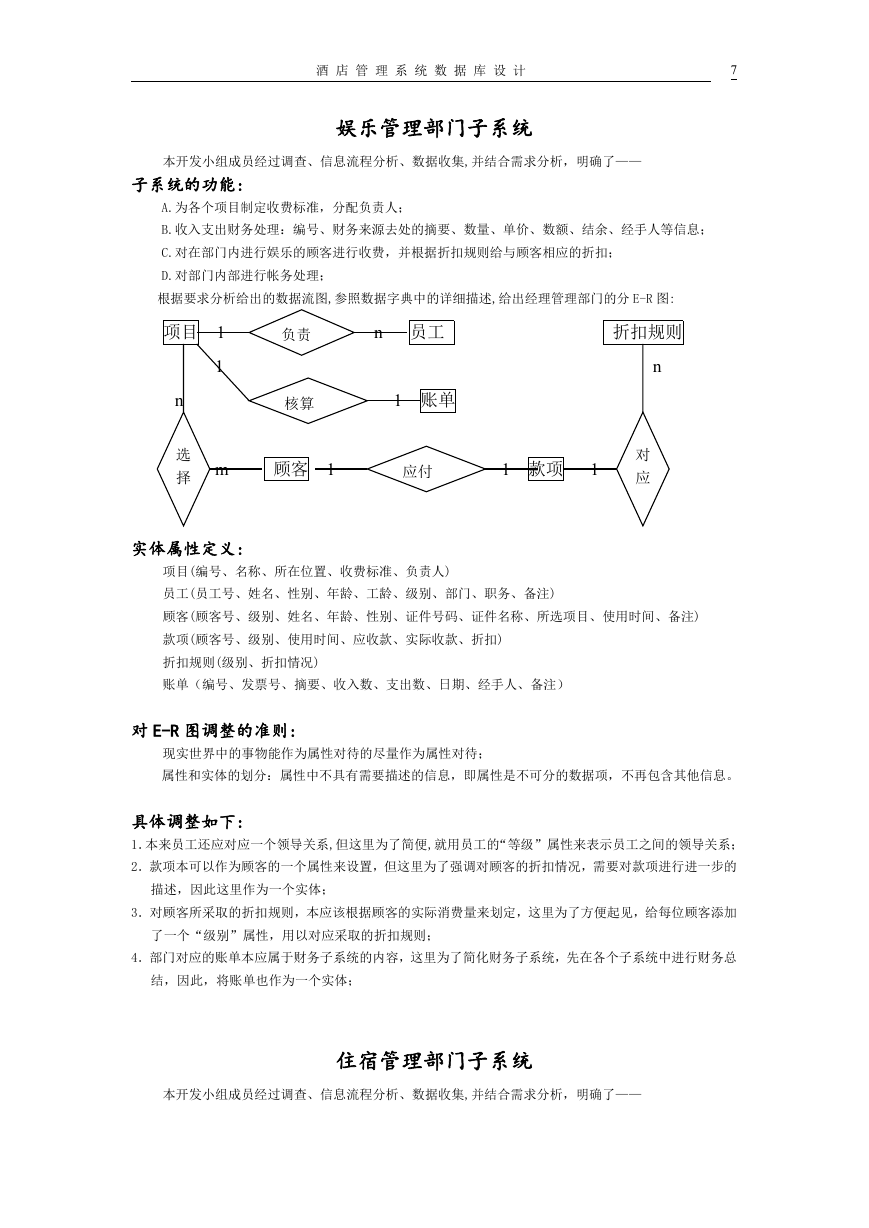

酒店管理系统数据库设计 7 娱乐管理部门子系统本开发小组成员经过调查、信息流程分析、数据收集,并结合需求分析，明确了—— 子系统的功能: A.为各个项目制定收费标准，分配负责人； B.收入支出财务处理：编号、财务来源去处的摘要、数量、单价、数额、结余、经手人等信息； C.对在部门内进行娱乐的顾客进行收费，并根据折扣规则给与顾客相应的折扣； D.对部门内部进行帐务处理；根据要求分析给出的数据流图,参照数据字典中的详细描述,给出经理管理部门的分 E-R 图: 项目 1 1 n 选择负责 n 员工核算 1 账单折扣规则 n m 顾客 1 应付 1 款项 1 对应实体属性定义: 项目(编号、名称、所在位置、收费标准、负责人) 员工(员工号、姓名、性别、年龄、工龄、级别、部门、职务、备注) 顾客(顾客号、级别、姓名、年龄、性别、证件号码、证件名称、所选项目、使用时间、备注) 款项(顾客号、级别、使用时间、应收款、实际收款、折扣) 折扣规则(级别、折扣情况) 账单（编号、发票号、摘要、收入数、支出数、日期、经手人、备注）对 E-R 图调整的准则: 现实世界中的事物能作为属性对待的尽量作为属性对待；属性和实体的划分：属性中不具有需要描述的信息，即属性是不可分的数据项，不再包含其他信息。具体调整如下: 1．本来员工还应对应一个领导关系,但这里为了简便,就用员工的“等级”属性来表示员工之间的领导关系； 2．款项本可以作为顾客的一个属性来设置，但这里为了强调对顾客的折扣情况，需要对款项进行进一步的描述，因此这里作为一个实体； 3．对顾客所采取的折扣规则，本应该根据顾客的实际消费量来划定，这里为了方便起见，给每位顾客添加了一个“级别”属性，用以对应采取的折扣规则； 4．部门对应的账单本应属于财务子系统的内容，这里为了简化财务子系统，先在各个子系统中进行财务总结，因此，将账单也作为一个实体；住宿管理部门子系统本开发小组成员经过调查、信息流程分析、数据收集,并结合需求分析，明确了——

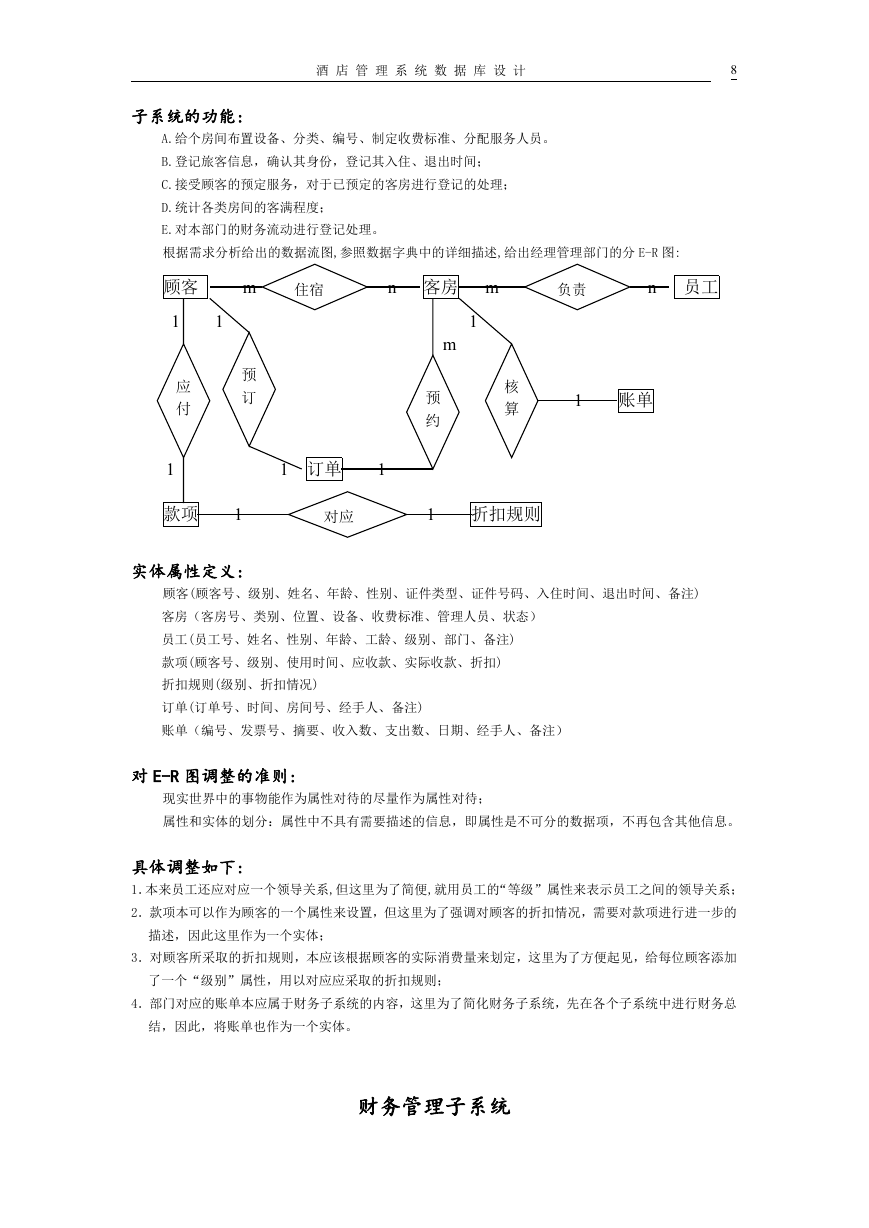

酒店管理系统数据库设计 8 子系统的功能: A.给个房间布置设备、分类、编号、制定收费标准、分配服务人员。 B.登记旅客信息，确认其身份，登记其入住、退出时间； C.接受顾客的预定服务，对于已预定的客房进行登记的处理； D.统计各类房间的客满程度； E.对本部门的财务流动进行登记处理。根据需求分析给出的数据流图,参照数据字典中的详细描述,给出经理管理部门的分 E-R 图: m 预订顾客 1 1 应付 1 住宿 n 客房 m 负责 n 员工 1 m 预约核算 1 账单 1 订单 1 款项 1 对应 1 折扣规则实体属性定义: 顾客(顾客号、级别、姓名、年龄、性别、证件类型、证件号码、入住时间、退出时间、备注) 客房（客房号、类别、位置、设备、收费标准、管理人员、状态）员工(员工号、姓名、性别、年龄、工龄、级别、部门、备注) 款项(顾客号、级别、使用时间、应收款、实际收款、折扣) 折扣规则(级别、折扣情况) 订单(订单号、时间、房间号、经手人、备注) 账单（编号、发票号、摘要、收入数、支出数、日期、经手人、备注）对 E-R 图调整的准则: 现实世界中的事物能作为属性对待的尽量作为属性对待；属性和实体的划分：属性中不具有需要描述的信息，即属性是不可分的数据项，不再包含其他信息。具体调整如下: 1．本来员工还应对应一个领导关系,但这里为了简便,就用员工的“等级”属性来表示员工之间的领导关系； 2．款项本可以作为顾客的一个属性来设置，但这里为了强调对顾客的折扣情况，需要对款项进行进一步的描述，因此这里作为一个实体； 3．对顾客所采取的折扣规则，本应该根据顾客的实际消费量来划定，这里为了方便起见，给每位顾客添加了一个“级别”属性，用以对应应采取的折扣规则； 4．部门对应的账单本应属于财务子系统的内容，这里为了简化财务子系统，先在各个子系统中进行财务总结，因此，将账单也作为一个实体。财务管理子系统
