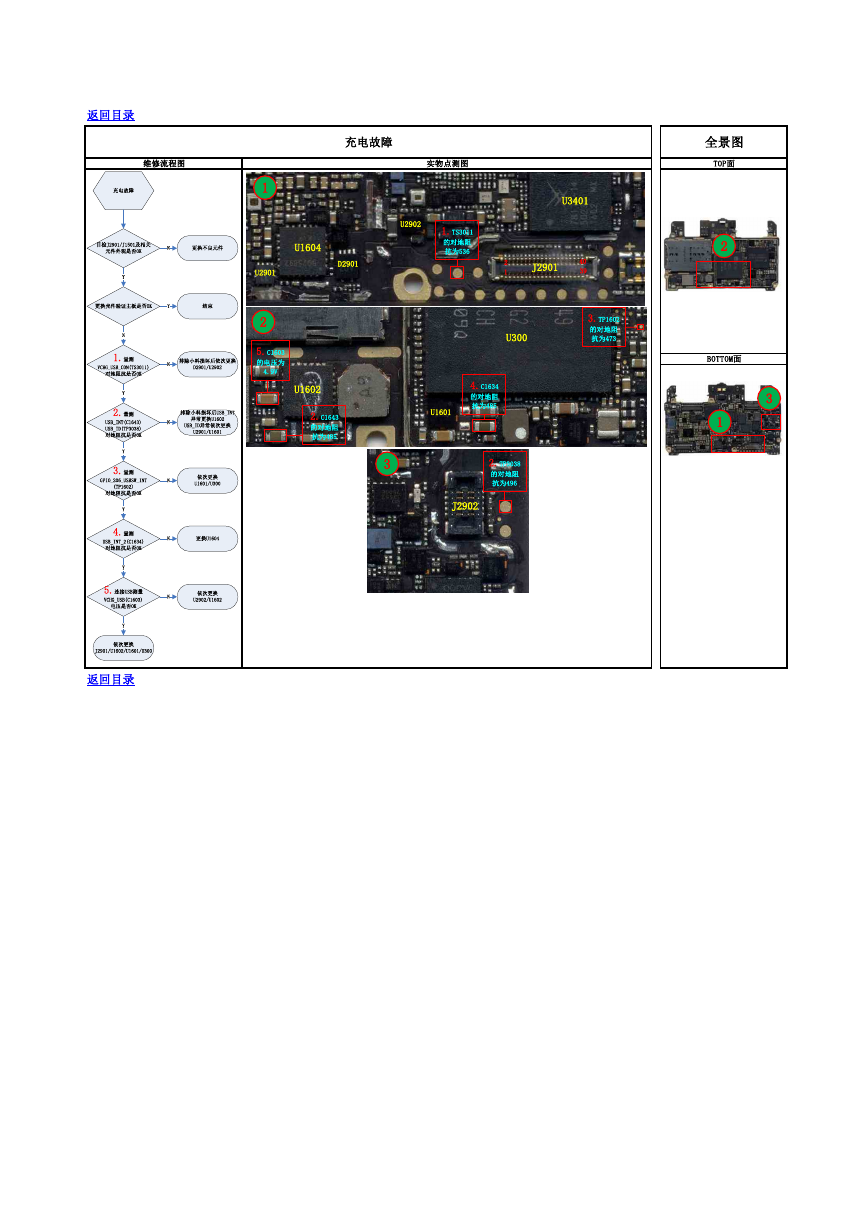

返回目录 维修流程图 实物点测图 充电故障 U1604 D2901 U2902 1.TS3011 的对地阻 抗为536 U3401 2 1 J2901 40 39 U300 3.TP1602 的对地阻 抗为473 1 U2901 2 5.C1603 的电压为 4.9V U1602 2.C1643 的对地阻 抗为485 4.C1634 的对地阻 抗为485 U1601 3 2.TP3038 的对地阻 抗为496 J2902 全景图 TOP面 2 BOTTOM面 3 1 返回目录 充电故障目检J2901/J1501及相关元件外观是否OK更换不良元件NY更换壳件验证主板是否OK结束YN1.量测VCHG_USB_CON(TS3011)对地阻抗是否OK排除小料损坏后依次更换D2901/U2902NY5.连接USB测量VCHG_USB(C1603)电压是否OK依次更换U2902/U1602N依次更换J2901/U1602/U1601/U300Y2.量测USB_INT(C1643)USB_ID(TP3038)对地阻抗是否OK排除小料损坏后USB_INT异常更换U1602USB_ID异常依次更换U2901/U1601YN3.量测GPIO_206_USBSW_INT(TP1602)对地阻抗是否OK依次更换U1601/U300N4.量测USB_INT_2(C1634)对地阻抗是否OK更换U1604YNY
