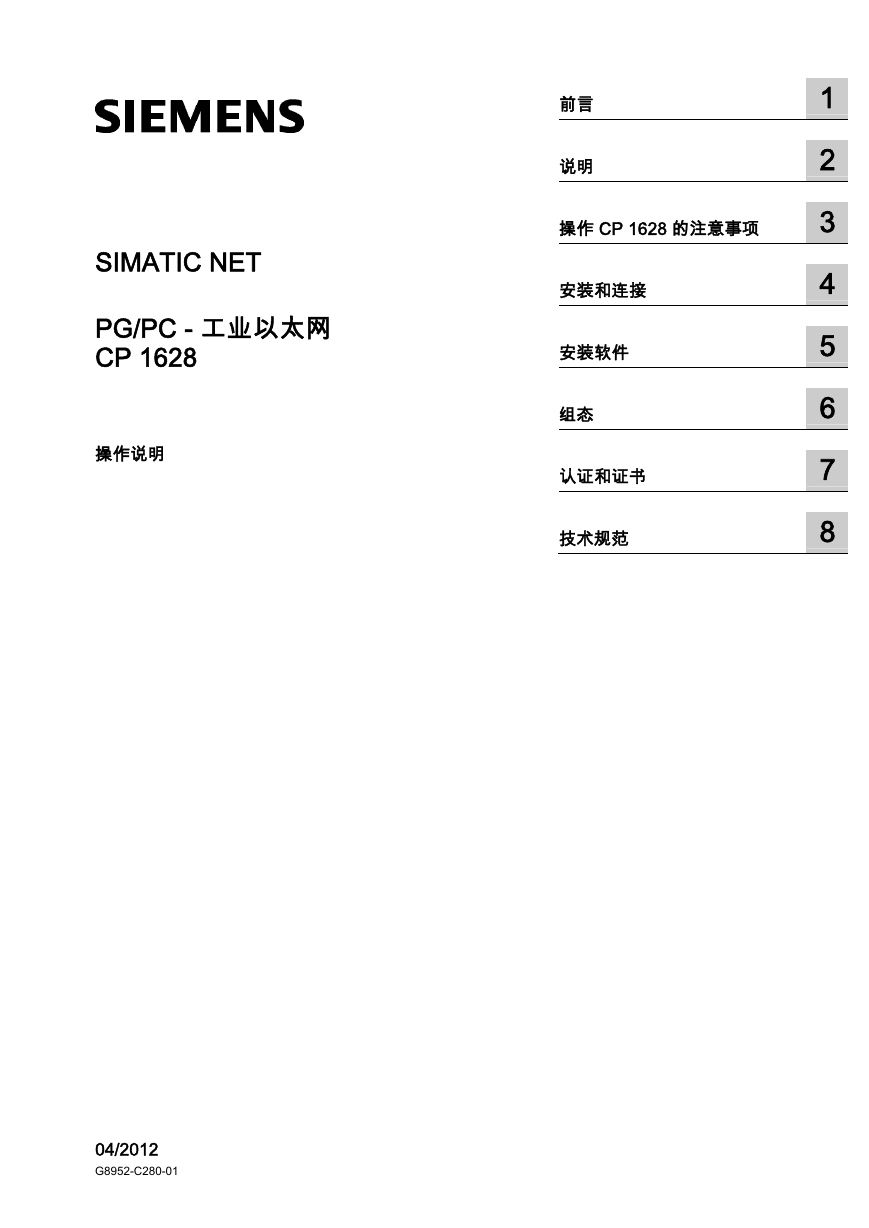

___________________ 1 前言 ___________________ 2 说明 ___________________ 3 操作 CP 1628 的注意事项 ___________________ 4 安装和连接 ___________________ 5 安装软件 ___________________ 6 组态 ___________________ 7 认证和证书 ___________________ 8 技术规范 CP 1628 SIMATIC NET PG/PC - 工业以太网 CP 1628 操作说明 04/2012 G8952-C280-01

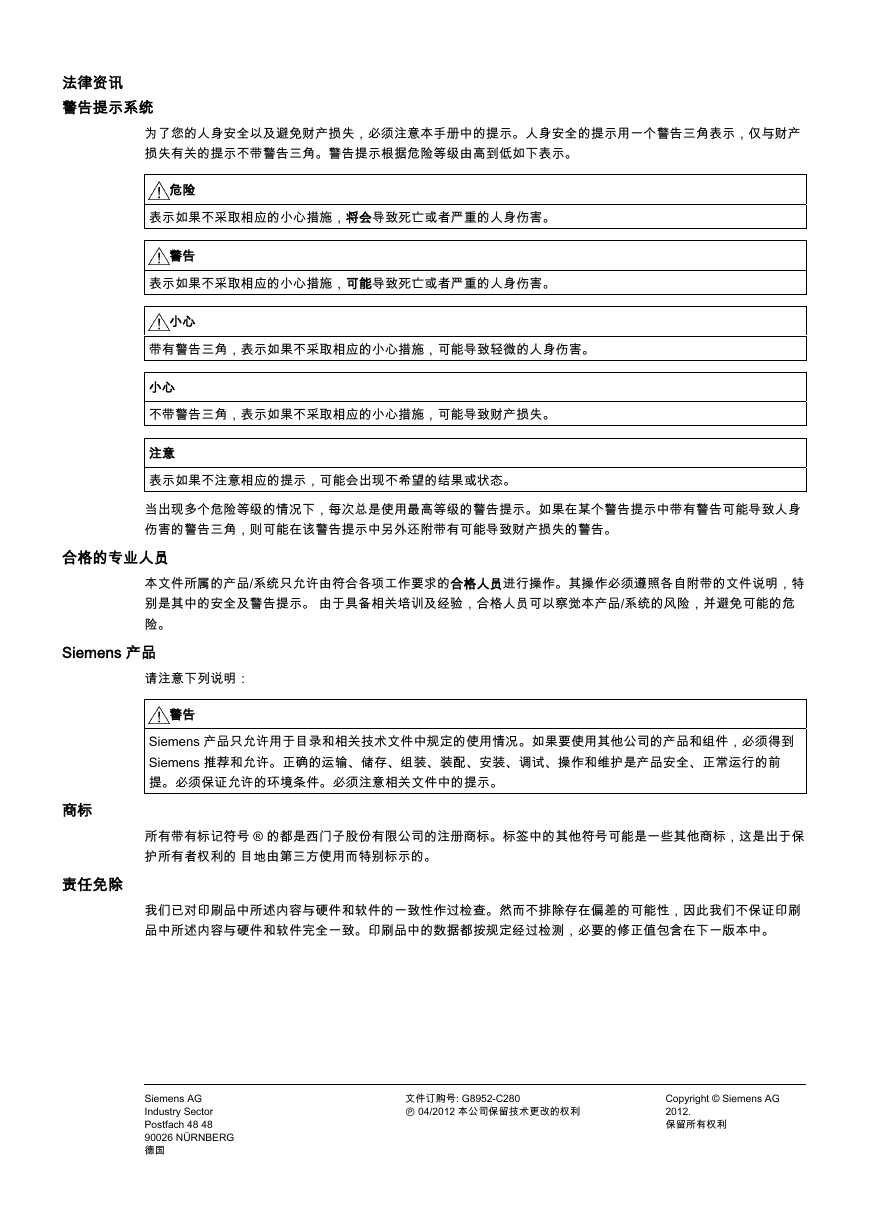

法律资讯法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。 Siemens 产品请注意下列说明：警告 Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环境条件。必须注意相关文件中的提示。所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。我们已对印刷品中所述内容与硬件和软件的一致性作过检查。然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国文件订购号: G8952-C280 Ⓟ 04/2012 本公司保留技术更改的权利 Copyright © Siemens AG 2012. 保留所有权利商标责任免除

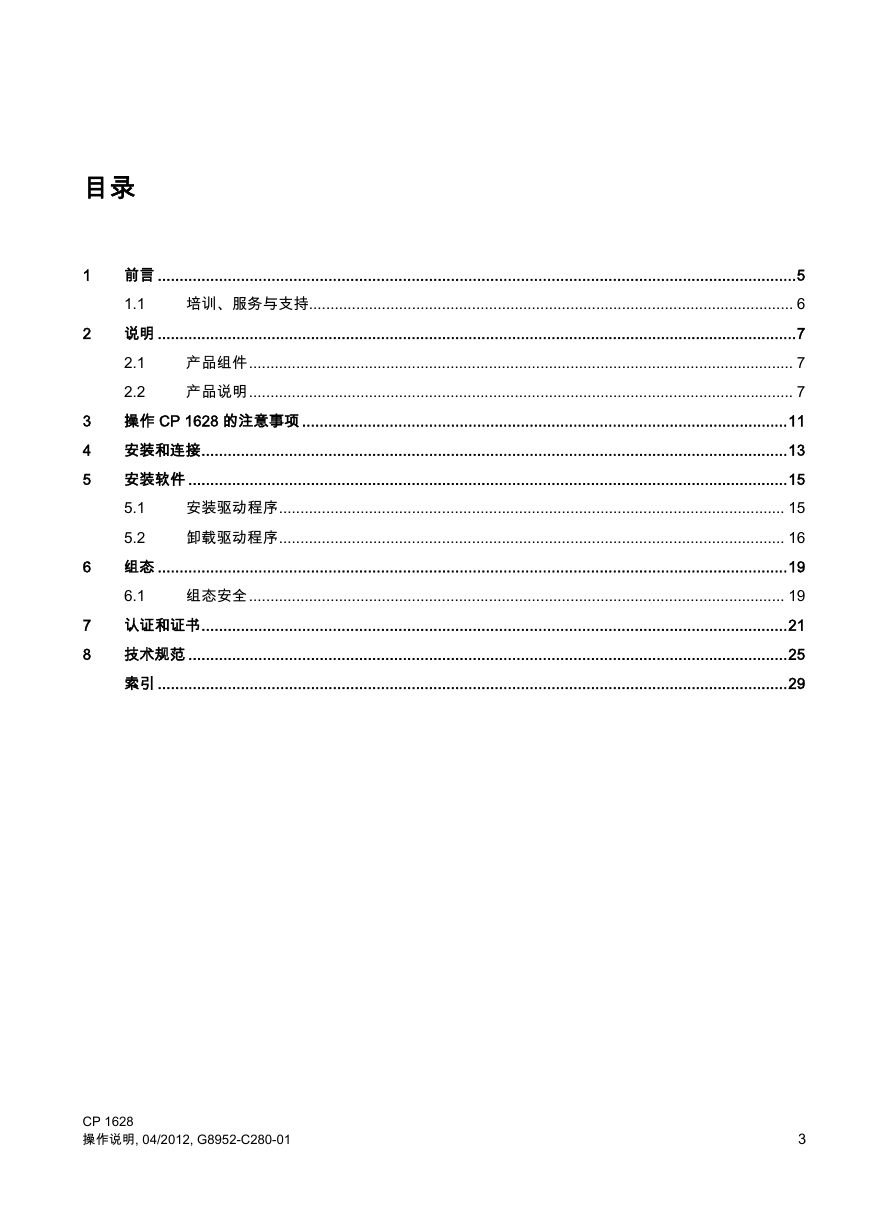

目录 1.1 2.1 2.2 1 前言 ..................................................................................................................................................5 培训、服务与支持................................................................................................................. 6 2 说明 ..................................................................................................................................................7 产品组件............................................................................................................................... 7 产品说明............................................................................................................................... 7 3 操作 CP 1628 的注意事项 ...............................................................................................................11 4 安装和连接......................................................................................................................................13 5 安装软件 .........................................................................................................................................15 安装驱动程序...................................................................................................................... 15 卸载驱动程序...................................................................................................................... 16 6 组态 ................................................................................................................................................19 组态安全............................................................................................................................. 19 7 认证和证书......................................................................................................................................21 8 技术规范 .........................................................................................................................................25 索引 ................................................................................................................................................29 5.1 5.2 6.1 CP 1628 操作说明, 04/2012, G8952-C280-01 3

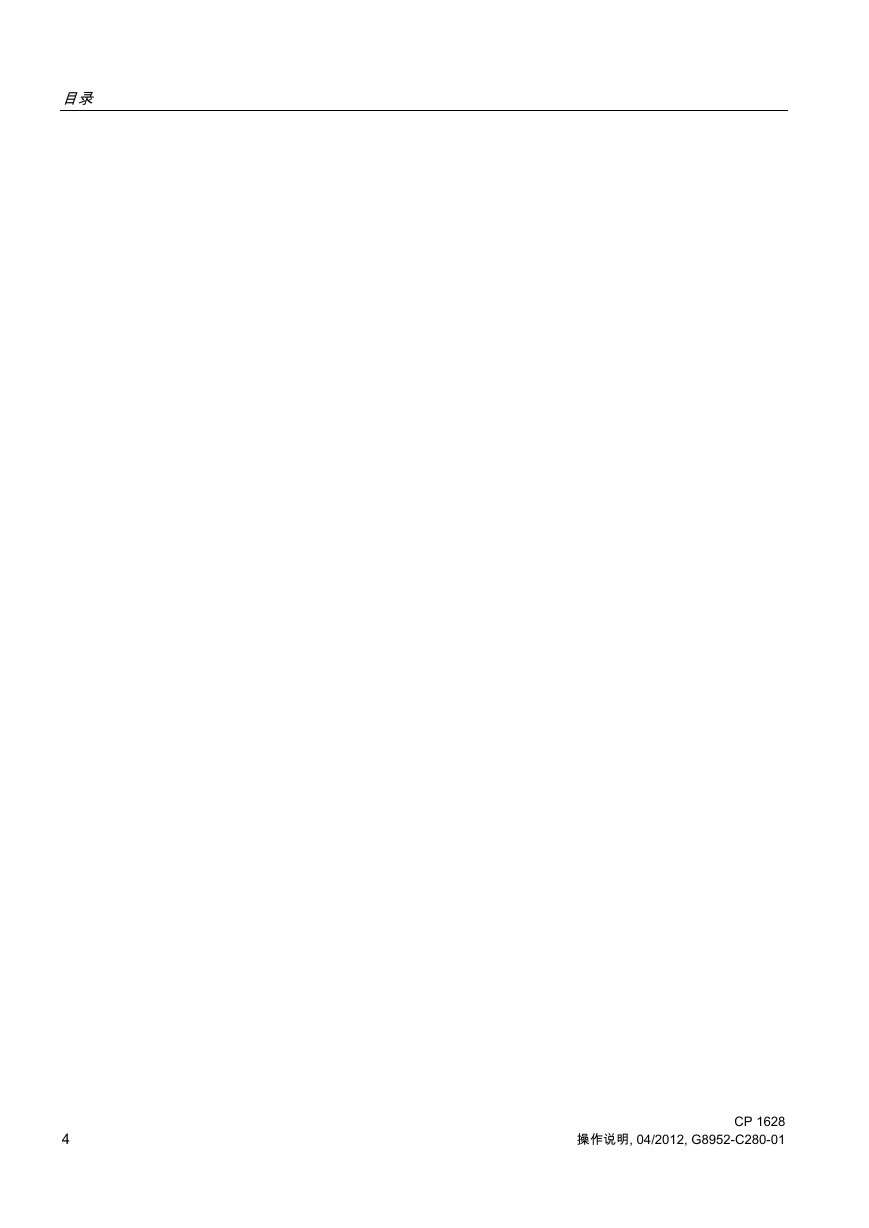

目录 4 CP 1628 操作说明, 04/2012, G8952-C280-01

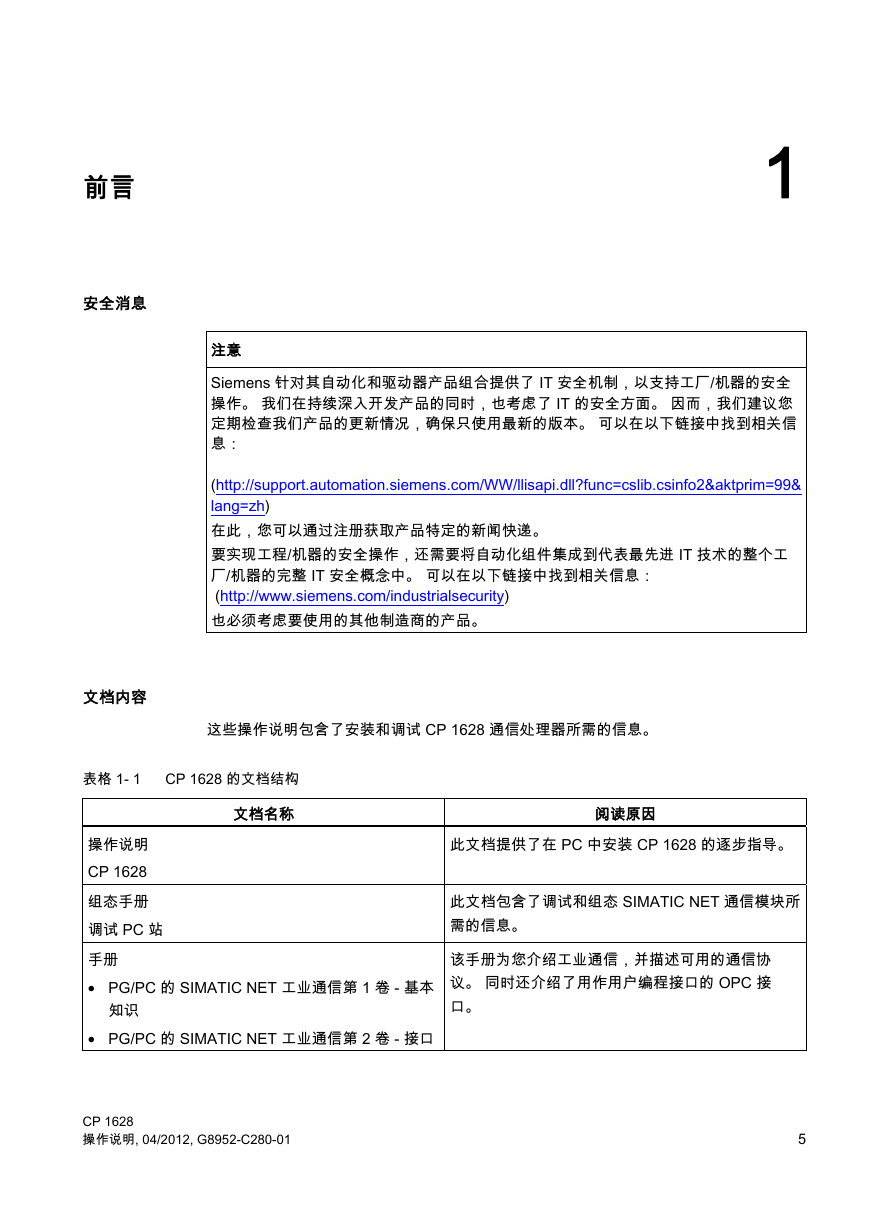

前言安全消息注意 1 Siemens 针对其自动化和驱动器产品组合提供了 IT 安全机制，以支持工厂/机器的安全操作。我们在持续深入开发产品的同时，也考虑了 IT 的安全方面。因而，我们建议您定期检查我们产品的更新情况，确保只使用最新的版本。可以在以下链接中找到相关信息： (http://support.automation.siemens.com/WW/llisapi.dll?func=cslib.csinfo2&aktprim=99& lang=zh) 在此，您可以通过注册获取产品特定的新闻快递。要实现工程/机器的安全操作，还需要将自动化组件集成到代表最先进 IT 技术的整个工厂/机器的完整 IT 安全概念中。可以在以下链接中找到相关信息： (http://www.siemens.com/industrialsecurity) 也必须考虑要使用的其他制造商的产品。文档内容这些操作说明包含了安装和调试 CP 1628 通信处理器所需的信息。表格 1- 1 CP 1628 的文档结构文档名称操作说明 CP 1628 组态手册调试 PC 站手册 • PG/PC 的 SIMATIC NET 工业通信第 1 卷 - 基本知识 • PG/PC 的 SIMATIC NET 工业通信第 2 卷 - 接口阅读原因此文档提供了在 PC 中安装 CP 1628 的逐步指导。此文档包含了调试和组态 SIMATIC NET 通信模块所需的信息。该手册为您介绍工业通信，并描述可用的通信协议。同时还介绍了用作用户编程接口的 OPC 接口。 CP 1628 操作说明, 04/2012, G8952-C280-01 5

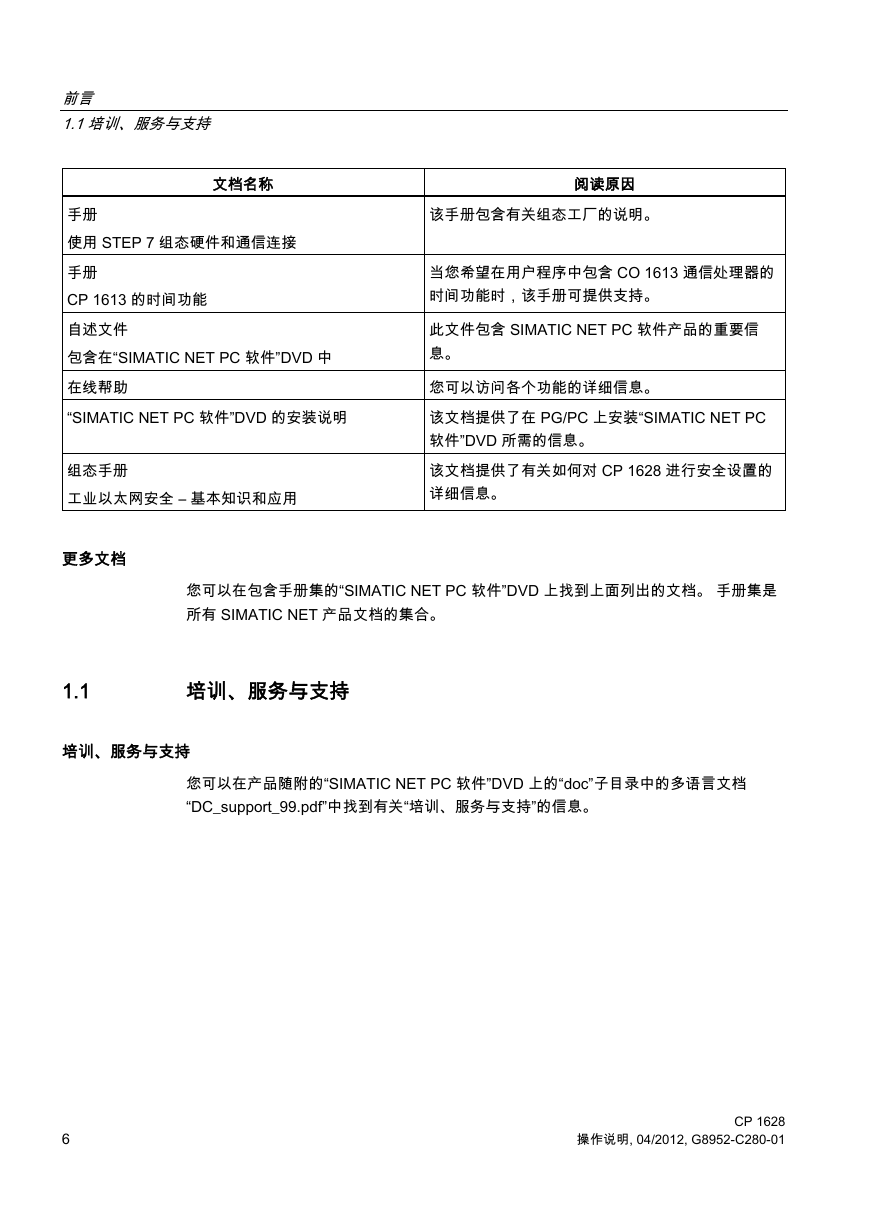

前言 1.1 培训、服务与支持文档名称手册使用 STEP 7 组态硬件和通信连接手册 CP 1613 的时间功能自述文件包含在“SIMATIC NET PC 软件”DVD 中在线帮助 “SIMATIC NET PC 软件”DVD 的安装说明组态手册工业以太网安全 – 基本知识和应用更多文档阅读原因该手册包含有关组态工厂的说明。当您希望在用户程序中包含 CO 1613 通信处理器的时间功能时，该手册可提供支持。此文件包含 SIMATIC NET PC 软件产品的重要信息。您可以访问各个功能的详细信息。该文档提供了在 PG/PC 上安装“SIMATIC NET PC 软件”DVD 所需的信息。该文档提供了有关如何对 CP 1628 进行安全设置的详细信息。您可以在包含手册集的“SIMATIC NET PC 软件”DVD 上找到上面列出的文档。手册集是所有 SIMATIC NET 产品文档的集合。 1.1 培训、服务与支持培训、服务与支持您可以在产品随附的“SIMATIC NET PC 软件”DVD 上的“doc”子目录中的多语言文档 “DC_support_99.pdf”中找到有关“培训、服务与支持”的信息。 6 CP 1628 操作说明, 04/2012, G8952-C280-01

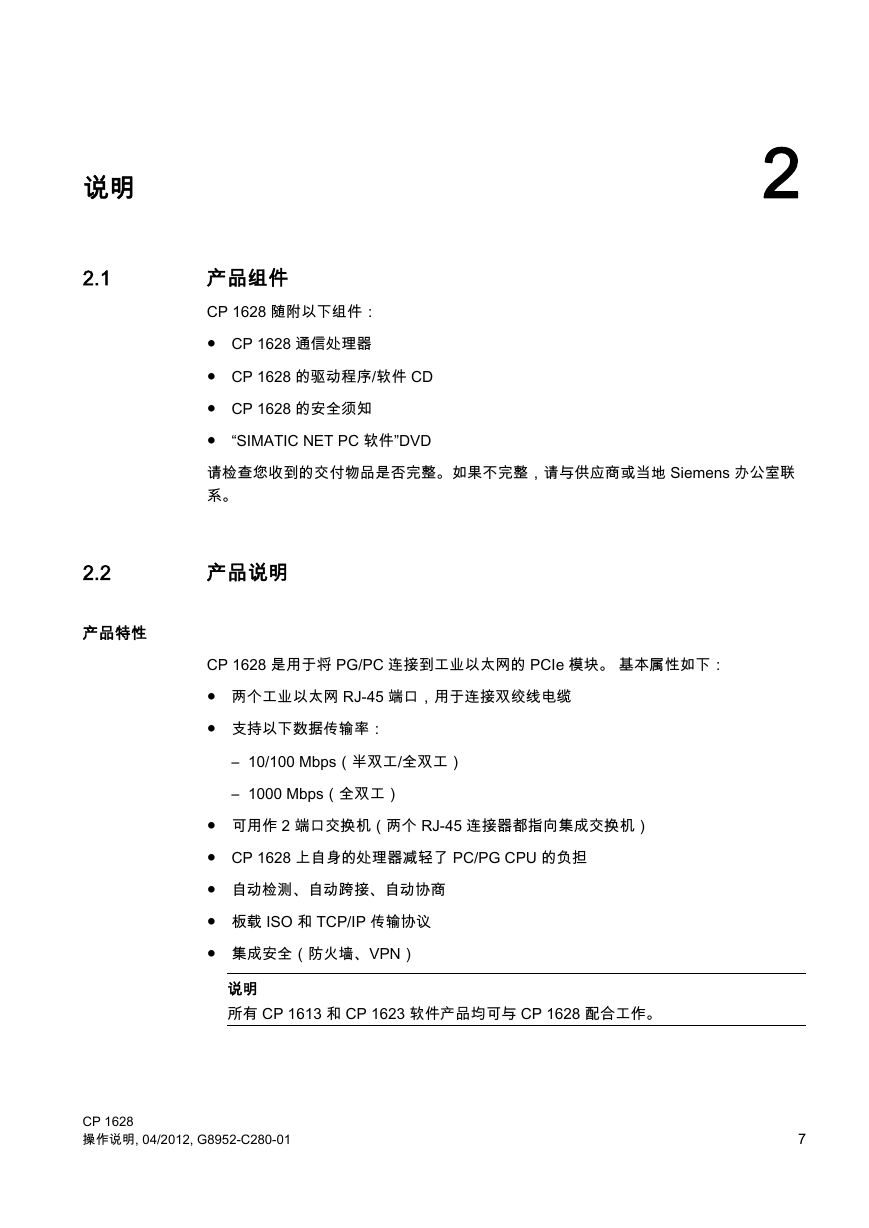

说明 2.1 2 产品组件 CP 1628 随附以下组件： ● CP 1628 通信处理器 ● CP 1628 的驱动程序/软件 CD ● CP 1628 的安全须知 ● 请检查您收到的交付物品是否完整。如果不完整，请与供应商或当地 Siemens 办公室联系。 “SIMATIC NET PC 软件”DVD 2.2 产品说明产品特性 CP 1628 是用于将 PG/PC 连接到工业以太网的 PCIe 模块。基本属性如下： ● 两个工业以太网 RJ-45 端口，用于连接双绞线电缆 ● 支持以下数据传输率： – 10/100 Mbps（半双工/全双工） – 1000 Mbps（全双工） ● 可用作 2 端口交换机（两个 RJ-45 连接器都指向集成交换机） ● CP 1628 上自身的处理器减轻了 PC/PG CPU 的负担 ● 自动检测、自动跨接、自动协商 ● 板载 ISO 和 TCP/IP 传输协议 ● 集成安全（防火墙、VPN）说明所有 CP 1613 和 CP 1623 软件产品均可与 CP 1628 配合工作。 CP 1628 操作说明, 04/2012, G8952-C280-01 7

说明 2.2 产品说明硬件要求 LED 指示灯 CP 1628 需要一个 PCIe 插槽（PCI express x1；也可以在 x4、x8 或 x16 插槽中工作）。下图显示了 CP 1628 通信处理器的前面板。 A 外部电源插口 B 端口 1 C 端口 2 D 电源/故障 LED E 端口 1 的 2 端口 LED F 端口 2 的 2 端口 LED G 用于显示端口 1 和端口 2 传输速度的 LED 8 CP 1628 操作说明, 04/2012, G8952-C280-01
