佳能一体机-PIXMA MG5180入门指南说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：4.07M 资料格式：pdf 举报版权申诉

第1页 / 共24页

第2页 / 共24页

第3页 / 共24页

第4页 / 共24页

第5页 / 共24页

第6页 / 共24页

第7页 / 共24页

第8页 / 共24页

准备工作

安装墨水盒

装入纸张

安装软件

尝试使用本机

从存储卡打印照片

尝试复印

从计算机打印照片

规格

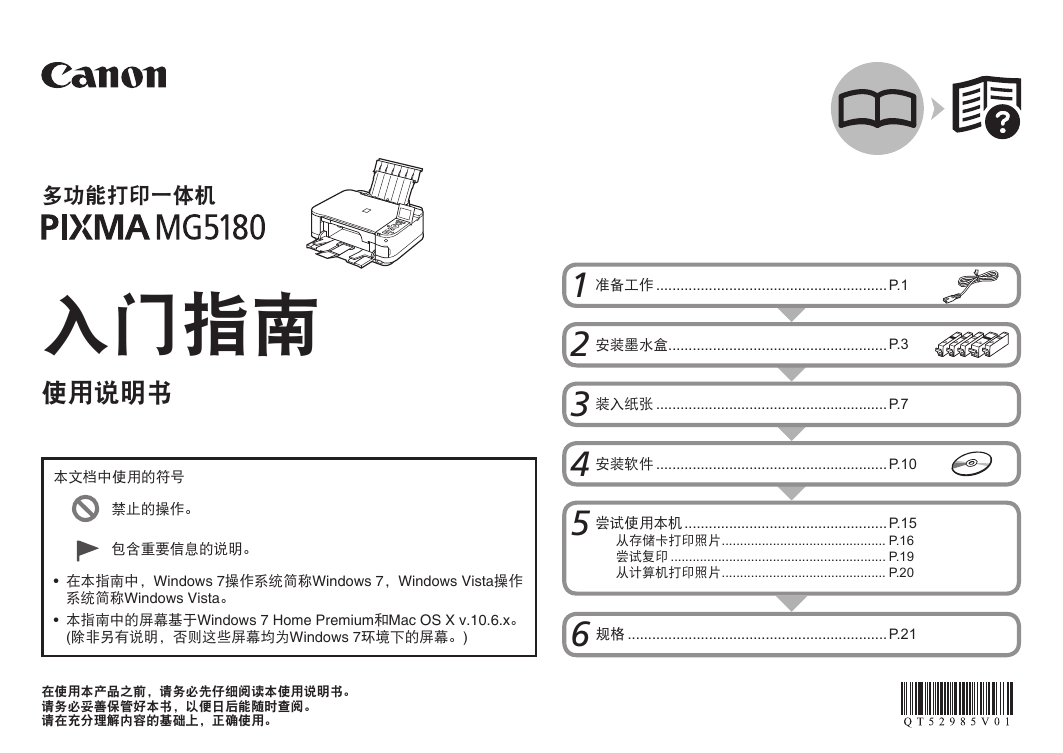

多功能打印一体机入门指南使用说明书本文档中使用的符号禁止的操作。包含重要信息的说明。 • • 在本指南中，Windows 7操作系统简称Windows 7，Windows Vista操作系统简称Windows Vista。本指南中的屏幕基于Windows 7 Home Premium和Mac OS X v.10.6.x。 (除非另有说明，否则这些屏幕均为Windows 7环境下的屏幕。) 在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅。请在充分理解内容的基础上，正确使用。 1 2 3 4 5 6 准备工作 .........................................................P.1 安装墨水盒 ...................................................... P.3 装入纸张 ......................................................... P.7 安装软件 ......................................................... P.10 尝试使用本机 .................................................. 从存储卡打印照片 ............................................. 尝试复印 ........................................................... 从计算机打印照片 ............................................. P.15 P.16 P.19 P.20 规格 ................................................................ P.21

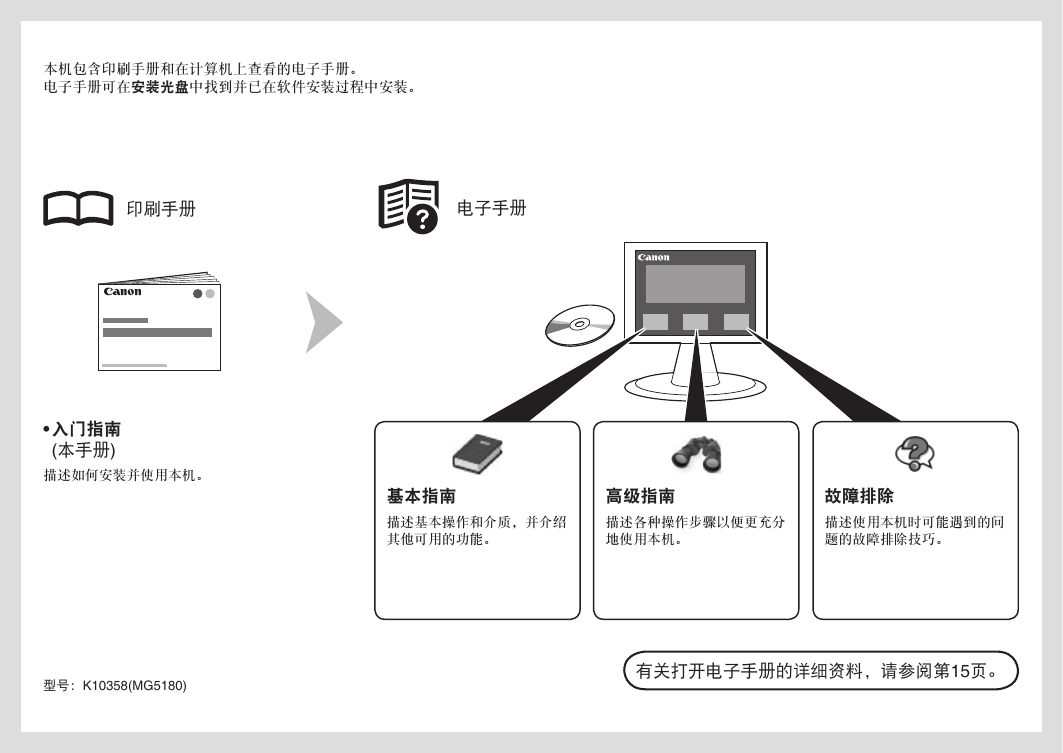

本机包含印刷手册和在计算机上查看的电子手册。电子手册可在安装光盘中找到并已在软件安装过程中安装。印刷手册电子手册 • 入门指南 (本手册) 描述如何安装并使用本机。基本指南高级指南故障排除描述基本操作和介质，并介绍其他可用的功能。描述各种操作步骤以便更充分地使用本机。描述使用本机时可能遇到的问题的故障排除技巧。型号：K10358(MG5180) 有关打开电子手册的详细资料，请参阅第15页。

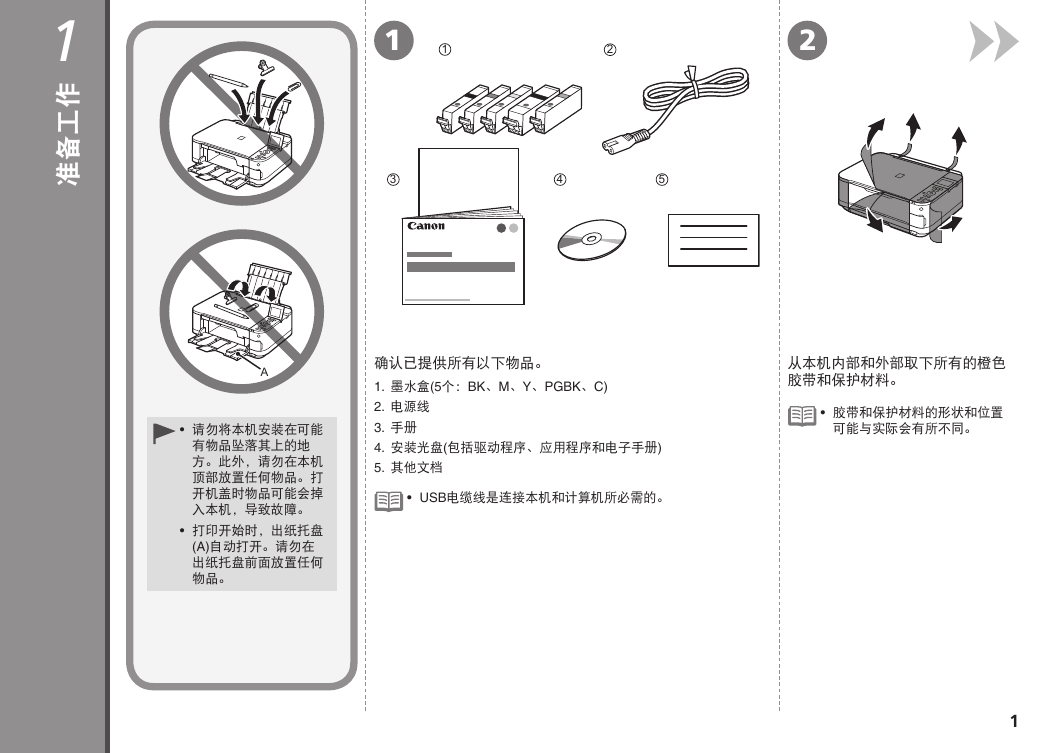

1 作工备准 1 1 2 2 3 4 5 确认已提供所有以下物品。 1. 墨水盒(5个：BK、M、Y、PGBK、C) 2. 电源线 3. 手册 4. 安装光盘(包括驱动程序、应用程序和电子手册) 5. 其他文档 • USB电缆线是连接本机和计算机所必需的。从本机内部和外部取下所有的橙色胶带和保护材料。 • 胶带和保护材料的形状和位置可能与实际会有所不同。 A • • 请勿将本机安装在可能有物品坠落其上的地方。此外，请勿在本机顶部放置任何物品。打开机盖时物品可能会掉入本机，导致故障。打印开始时，出纸托盘 (A)自动打开。请勿在出纸托盘前面放置任何物品。

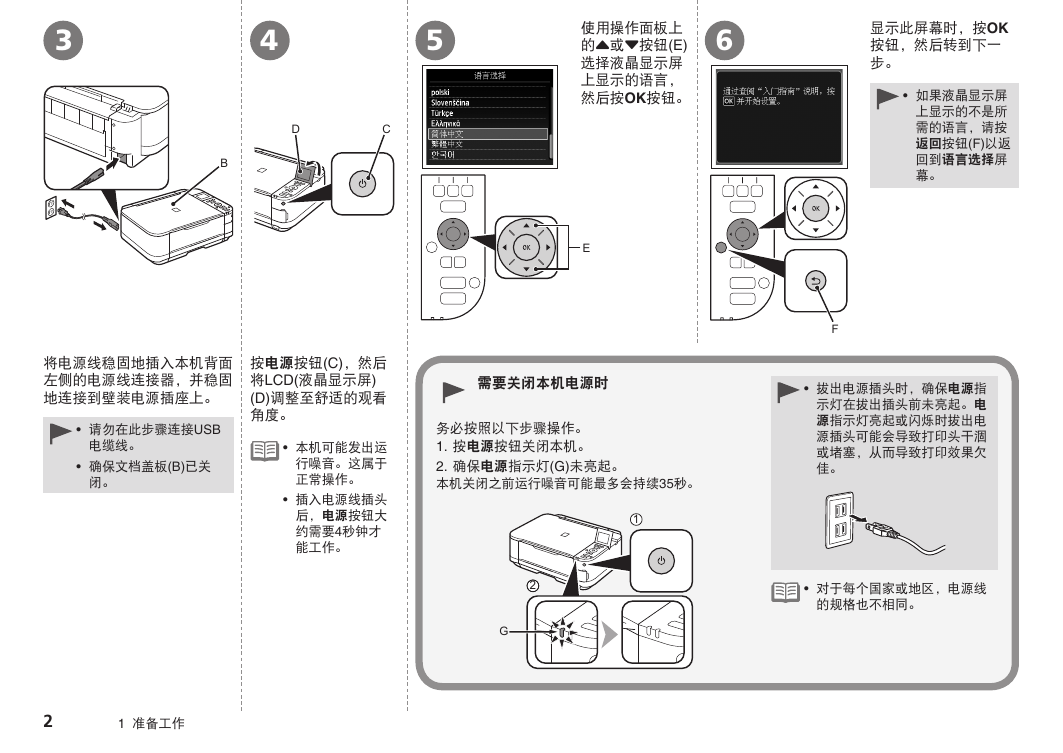

3 4 5 D C B 6 使用操作面板上的{或}按钮(E) 选择液晶显示屏上显示的语言，然后按OK按钮。 E 显示此屏幕时，按OK 按钮，然后转到下一步。 • 如果液晶显示屏上显示的不是所需的语言，请按返回按钮(F)以返回到语言选择屏幕。将电源线稳固地插入本机背面左侧的电源线连接器，并稳固地连接到壁装电源插座上。按电源按钮(C)，然后将LCD(液晶显示屏) (D)调整至舒适的观看角度。 • • 请勿在此步骤连接USB 电缆线。确保文档盖板(B)已关闭。 • • 本机可能发出运行噪音。这属于正常操作。插入电源线插头后，电源按钮大约需要4秒钟才能工作。需要关闭本机电源时务必按照以下步骤操作。 1. 按电源按钮关闭本机。 2. 确保电源指示灯(G)未亮起。本机关闭之前运行噪音可能最多会持续35秒。 1 2 G 1 准备工作 F • 拔出电源插头时，确保电源指示灯在拔出插头前未亮起。电源指示灯亮起或闪烁时拔出电源插头可能会导致打印头干涸或堵塞，从而导致打印效果欠佳。 • 对于每个国家或地区，电源线的规格也不相同。

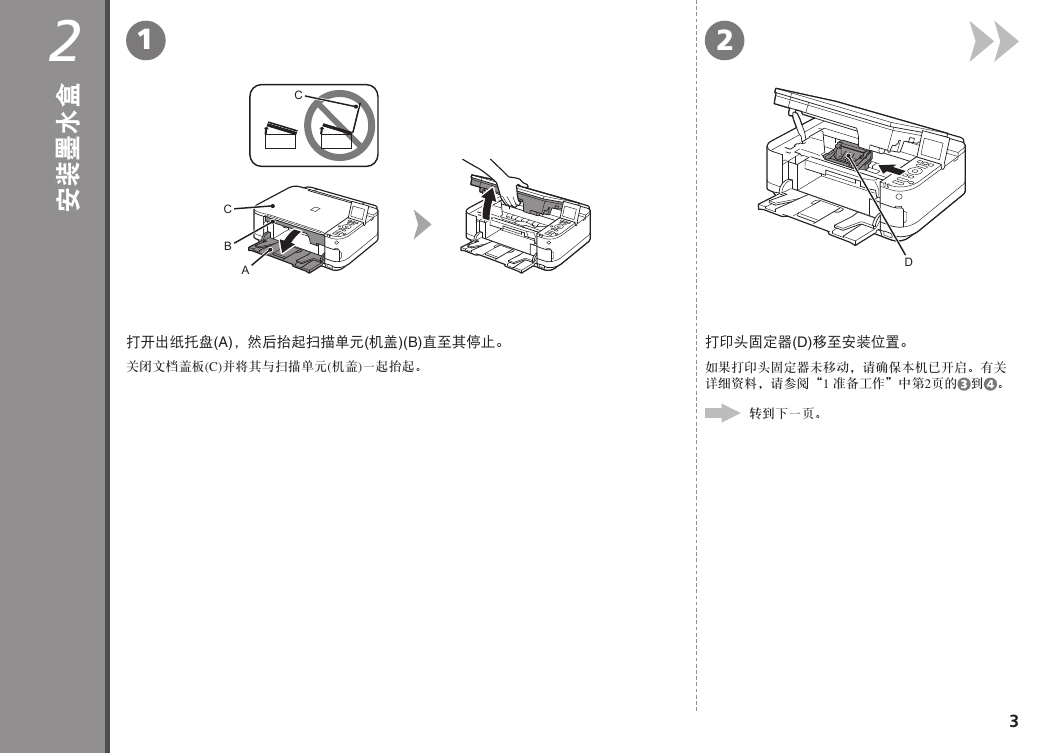

2 盒水墨装安 1 C C B A 打开出纸托盘(A)，然后抬起扫描单元(机盖)(B)直至其停止。关闭文档盖板(C)并将其与扫描单元(机盖)一起抬起。 2 D 打印头固定器(D)移至安装位置。如果打印头固定器未移动，请确保本机已开启。有关详细资料，请参阅“1 准备工作”中第2页的到。转到下一页。

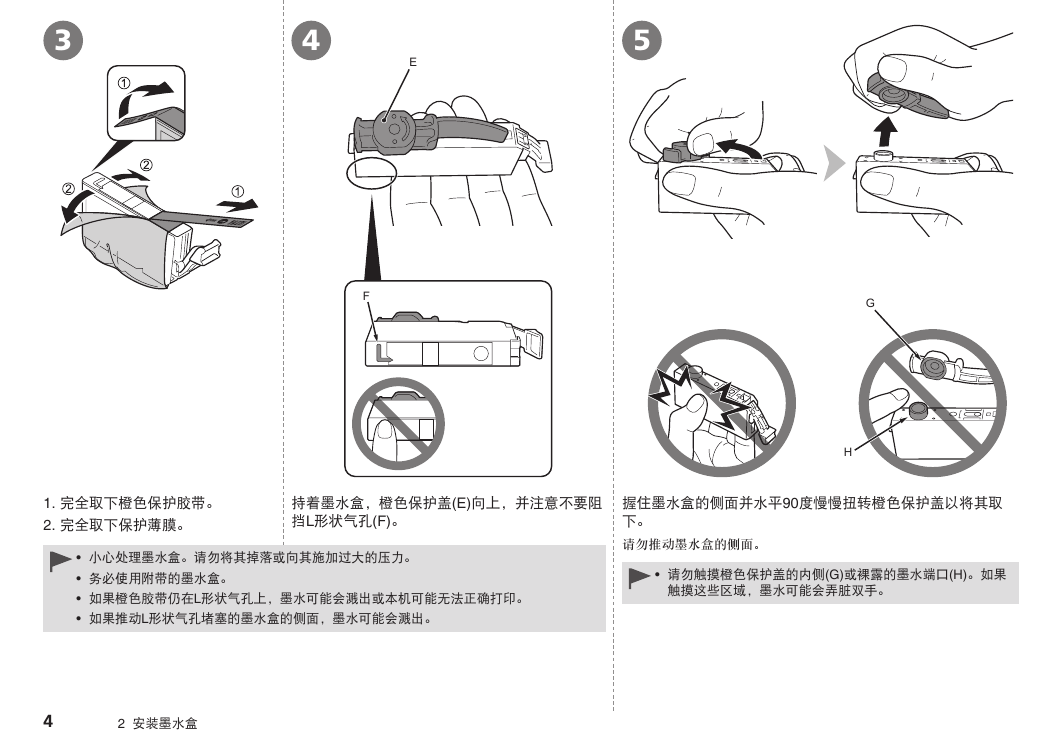

3 4 E 5 F G H 1. 完全取下橙色保护胶带。 2. 完全取下保护薄膜。持着墨水盒，橙色保护盖(E)向上，并注意不要阻挡L形状气孔(F)。握住墨水盒的侧面并水平90度慢慢扭转橙色保护盖以将其取下。 • • • • 小心处理墨水盒。请勿将其掉落或向其施加过大的压力。务必使用附带的墨水盒。如果橙色胶带仍在L形状气孔上，墨水可能会溅出或本机可能无法正确打印。如果推动L形状气孔堵塞的墨水盒的侧面，墨水可能会溅出。请勿推动墨水盒的侧面。 • 请勿触摸橙色保护盖的内侧(G)或裸露的墨水端口(H)。如果触摸这些区域，墨水可能会弄脏双手。 2 安装墨水盒

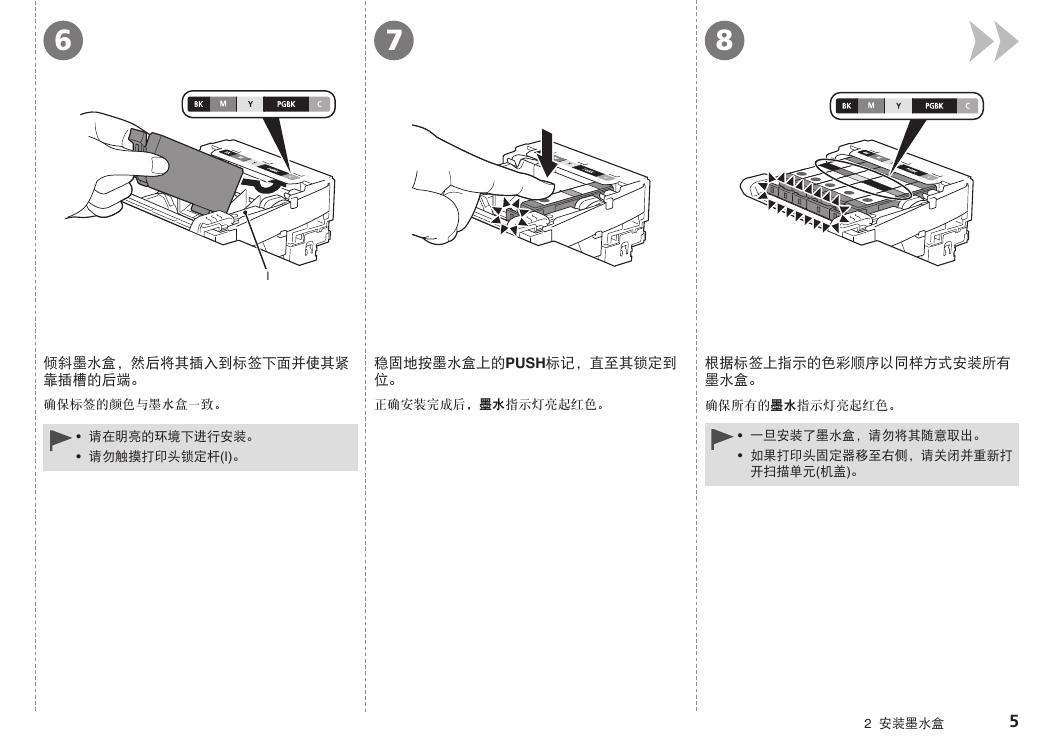

6 7 8 I 倾斜墨水盒，然后将其插入到标签下面并使其紧靠插槽的后端。稳固地按墨水盒上的PUSH标记，直至其锁定到位。根据标签上指示的色彩顺序以同样方式安装所有墨水盒。确保标签的颜色与墨水盒一致。正确安装完成后，墨水指示灯亮起红色。确保所有的墨水指示灯亮起红色。 • • 请在明亮的环境下进行安装。请勿触摸打印头锁定杆(I)。 • • 一旦安装了墨水盒，请勿将其随意取出。如果打印头固定器移至右侧，请关闭并重新打开扫描单元(机盖)。 2 安装墨水盒

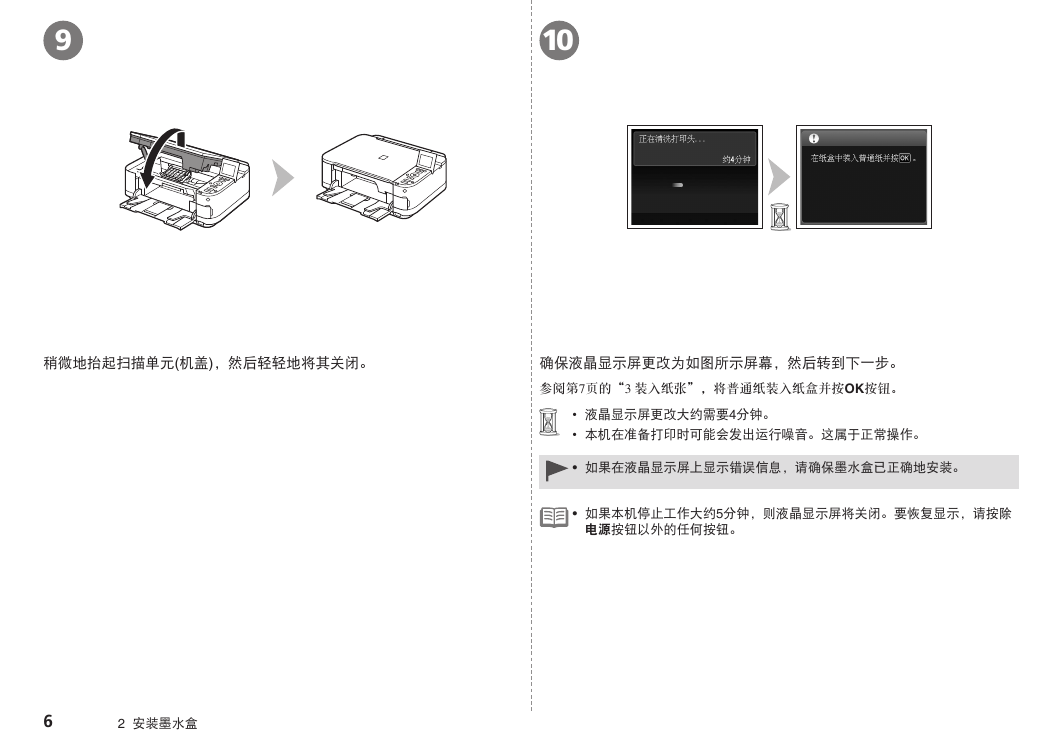

9 10 稍微地抬起扫描单元(机盖)，然后轻轻地将其关闭。确保液晶显示屏更改为如图所示屏幕，然后转到下一步。参阅第7页的“3 装入纸张”，将普通纸装入纸盒并按OK按钮。 • • • • 液晶显示屏更改大约需要4分钟。本机在准备打印时可能会发出运行噪音。这属于正常操作。如果在液晶显示屏上显示错误信息，请确保墨水盒已正确地安装。如果本机停止工作大约5分钟，则液晶显示屏将关闭。要恢复显示，请按除电源按钮以外的任何按钮。 2 安装墨水盒
